Установка поршневых колец Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Инструмент для снятия-установки поршневых колец (экспандер)
  • Насадка на вороток 10 мм
  • Ключ торцевой
  • Развертка
  • Отвертка плоская средняя
  • Электробокс
  • Молоток малый
  • Латунный стержень

Детали и расходники:

  • Расширитель маслосъемного кольца
  • Маслосъемные кольца
  • Компрессионые кольца

Примечание:

Как снять поршневые кольца можно прочитать здесь.

1. Установите расширитель и два скребка маслосъемного кольца. Экспандером для монтажа поршневых колец установите два компрессионных кольца. Метки колец должны быть обращены вверх.

Экспандер для снятия-установки поршневых колец

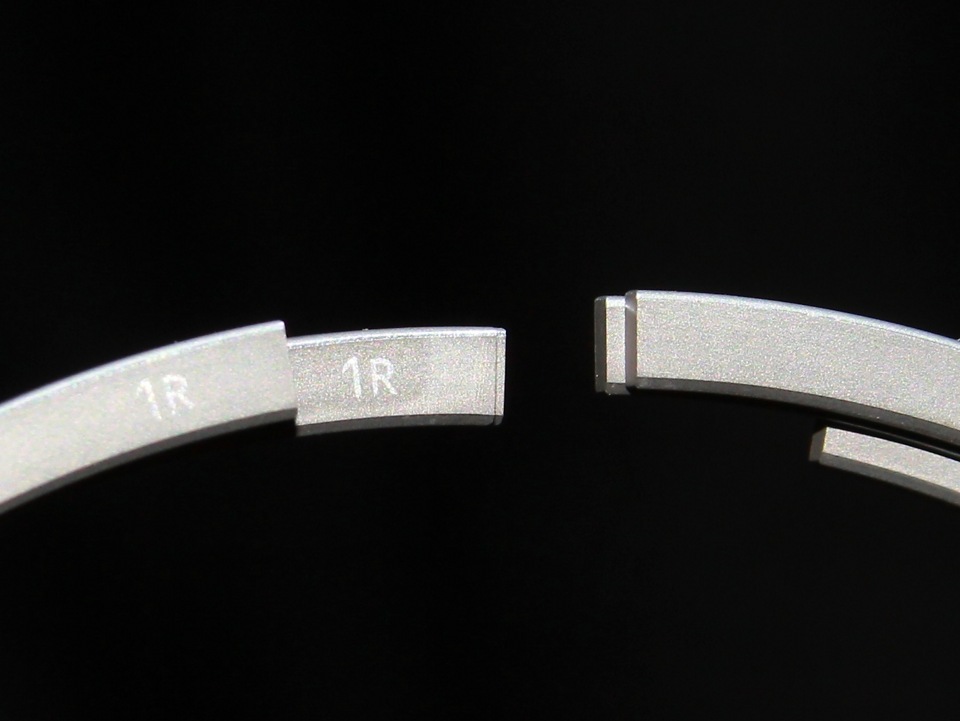

 Метки компрессионных колец Toyota Camry

2. Установите поршневые кольца в канавках таким образом, чтобы их замки располагались, как показано на рисунке.

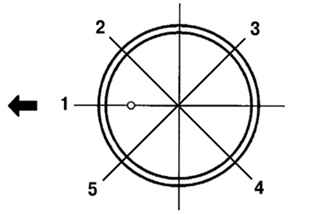

Правильное расположение замков поршневых колец Toyota Camry

Правильное расположение замков поршневых колец:

1 – метка «перед»;

2 – компрессионное кольцо №1 (верхнее) и расширитель;

3 – нижний скребок маслосъемного кольца;

4 – компрессионное кольцо №2 (нижнее);

5 – верхний скребок маслосъемного кольца.

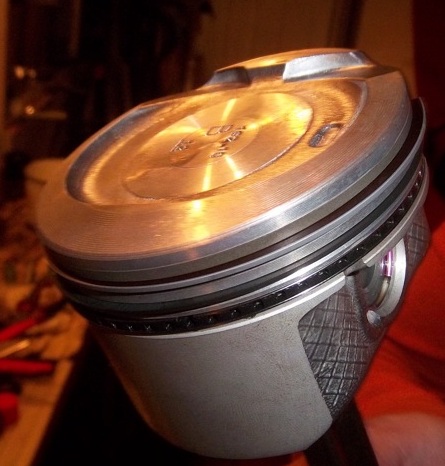

Поршень Toyota Camry с установленными поршневыми кольцами
