Привод газораспределительного механизма:
1 - натяжитель цепи;

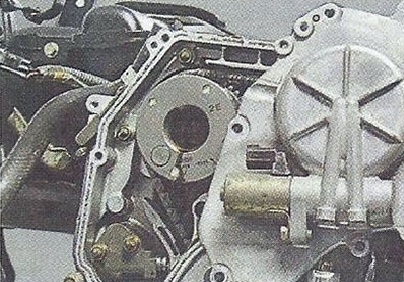

2 - звездочка привода распределительного вала впускных клапанов с механизмом изменения фаз газораспределения;
3 - звездочка привода распределительного вала выпускных клапанов;
4 - успокоитель цепи;
5 - цепь привода газораспределительного механизма;
6 - звездочка привода цепей газораспределительного механизма и балансирных валов;
7 - башмак натяжителя цепи;
Примечание:
При установке поршня 1 -го цилиндра в положение ВМТ такта сжатия должны также совместиться метки г на звездочке б коленчатого вала и д на блоке цилиндров. При этом метка в на звездочке должна совпасть с оранжевым звеном цепи привода.
Для выставления меток проверните коленчатый вал на необходимое число оборотов, так как количество звеньев цепи не кратно количеству зубьев на звездочках привода газораспределительного механизма. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительных валов и провернуть коленчатый вал до совмещения меток.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

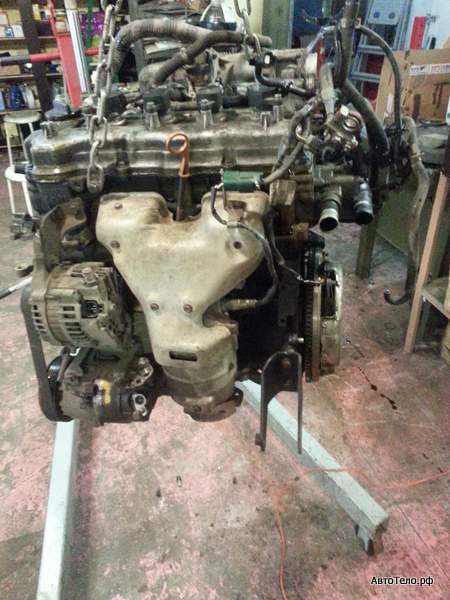

2. Снимите двигатель с автомобиля.
З. Снимите переднюю крышку привода вспомогательных агрегатов.

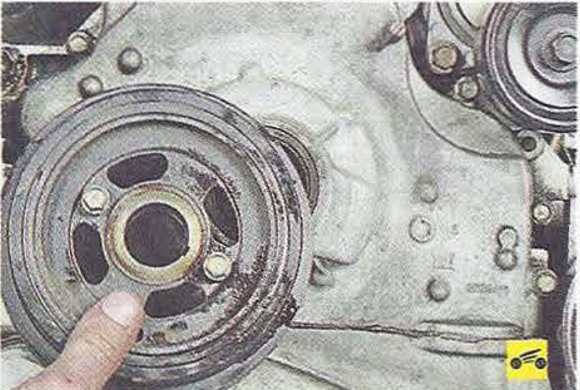

4. Снимите с коленчатого вала шкив привода вспомогательных агрегатов.

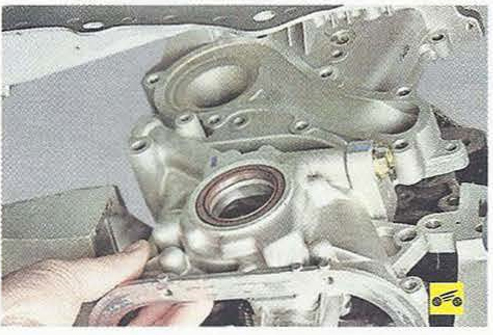

5. Снимите крышку привода газораспределительного механизма, ослабьте натяжение цепи, снимите цепь со звездочки коленчатого вала.
6. Вверните болт крепления шкива привода вспомогательных агрегатов, не устанавливая - шкив, и проверните коленчатый вал до совмещения меток.
7. Установите снятые детали в порядке, обратном снятию.
