Установка противотуманных фар Toyota Corolla

Сегодня занимался установкой ПТФ.

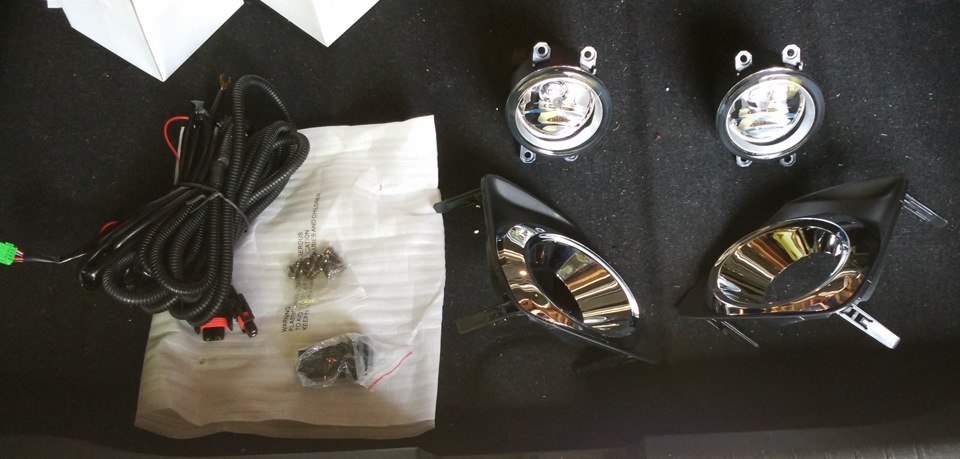

Вот так он выглядит распакованный.

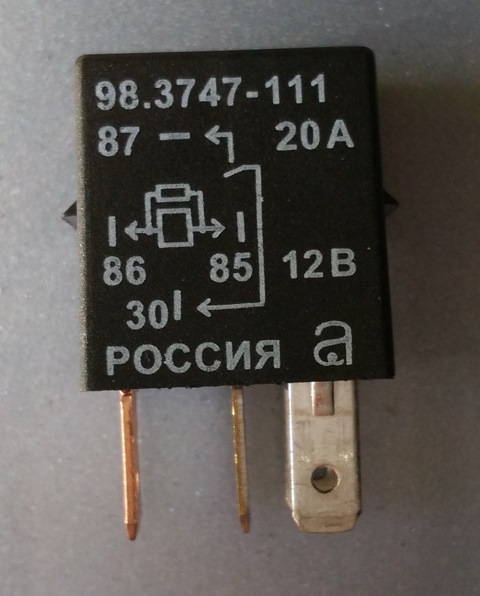

По сути из него мне нужны только накладки в бампер, сами фары, кнопка и кусок проводов с разъёмом для кнопки на конце. Помимо этого, ещё нужно реле, оригинальное стоит 1300 руб, но идеально подходит обычное реле от Калины за 150 руб.

В установке фар нет ничего сложного. Открутить пару болтов в подкрылке, чуть чуть отжать бампер и места на всё хватает. Фотографии самой установки не делал.

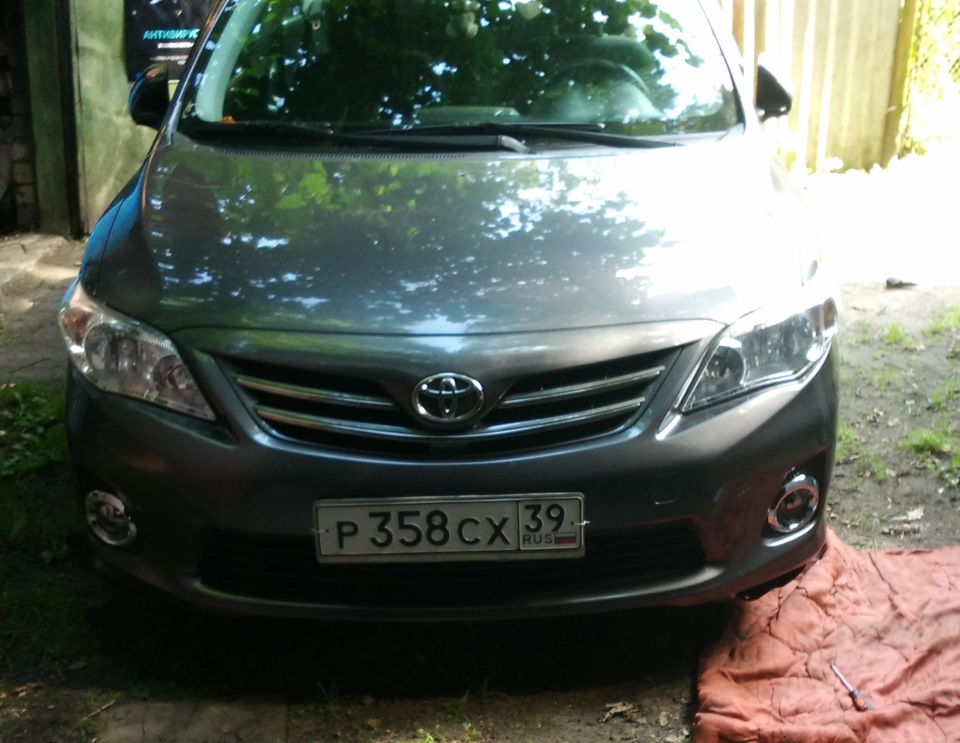

Вот такой промежуточный вид машины, ПТФ стоят, но ещё не подключены.

Единственный момент, встретил несколько записей, что лампы которые идут в комплекте (H11), очень сильно нагревают фару и бывает лопается стекло. Поэтому сразу заменил лампы на H8, их мощность 35 Ватт против 55 Ватт родных, не должны так сильно нагреваться.

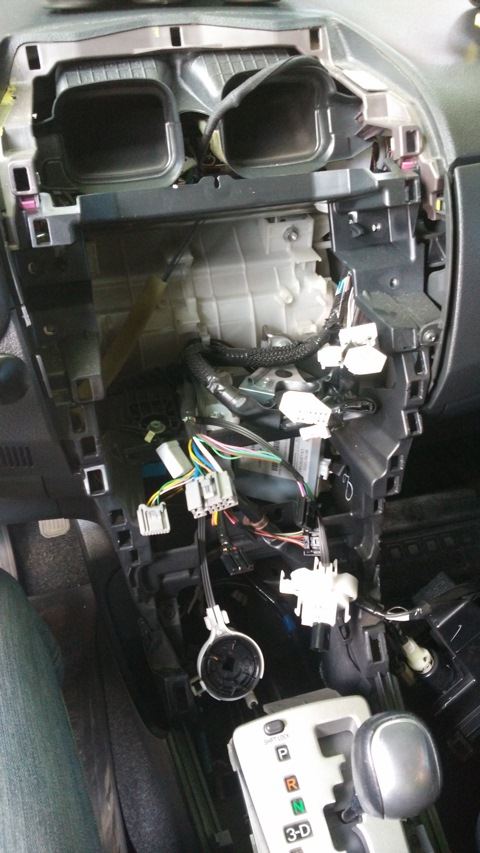

Начинаю подключать электрическую часть в салоне. Нужно установить реле в свободную колодку, для этого нужно разобрать всю центральную консоль. Консоль разбиратся сверху вниз (предварительно сняв серебристые накладки по краям). Никакого хитрого инструмента не нужно, только трещётка с удлинителем и головка на 10, что бы открутить четыре болта крепления магнитолы. Всё остальное на защёлках.

Колодка под реле находится за переключателями печки. К сожалению фотографию сделать забыл. Но её достаточно просто опознать, это большая белая пластмасска прикрученая одним болтом к металлической перекладине внутри консоли. Ошибиться там сложно.

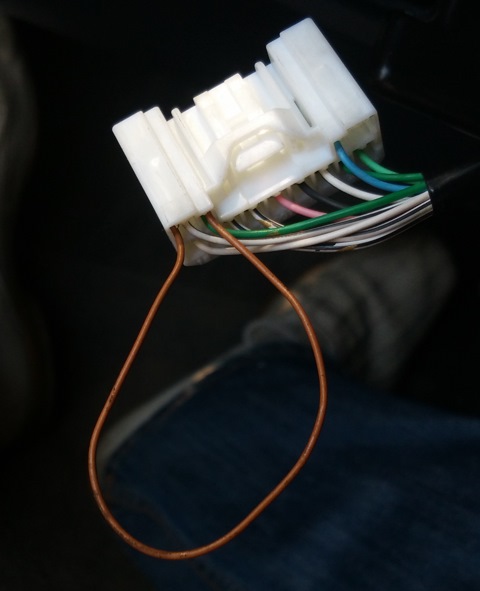

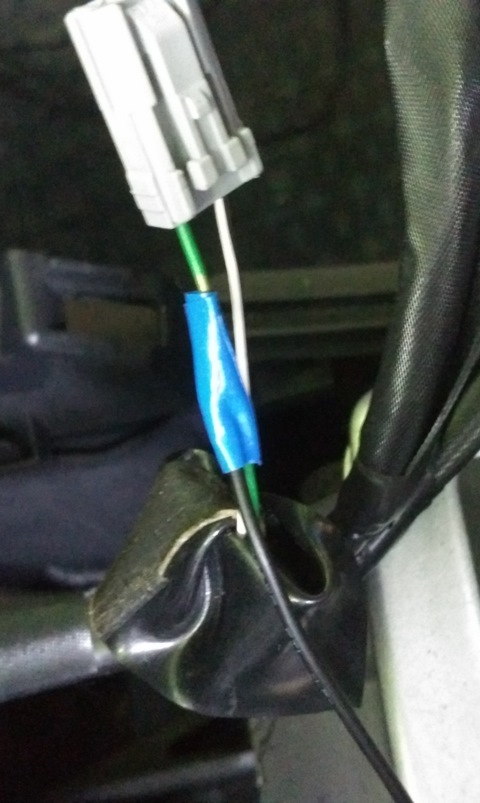

Теперь снимаю нижнюю часть подрулевого кожуха. Снимает элементарно, болтов нет, просто тянуть аккуратно вниз. Необходим разъём который приходить на левый подрулевой переключатель. Что бы проверить работоспособность всей системы, я сначала напрямую замкнул два провода, иммитировав работу кнопки. Нужные провода на фото. Зелёный провод это собственно провод для включения ПТФ, бело-черный это масса.

Замыкаю провода чем нибудь и включаю габариты. Должны включиться ПТФ и на приборке загорется характерный символ. Если не включились, значит что то не так. Но у меня всё заработало нормально.

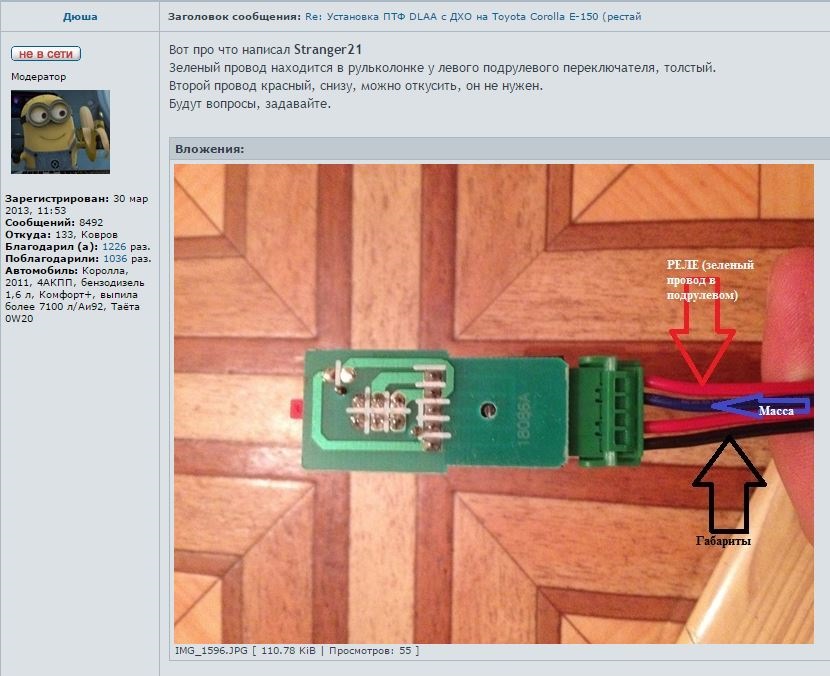

Подключаю кнопку, схема проводов кнопки подходит только для комплекта DLAA.

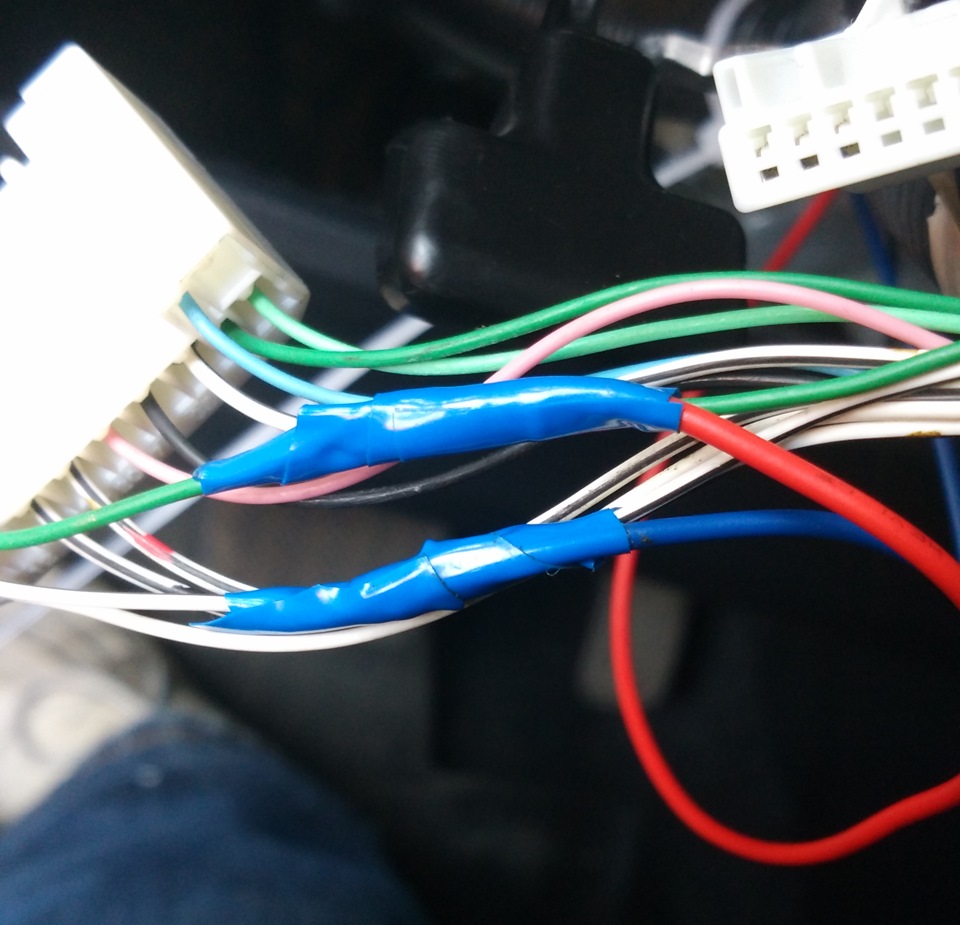

Красный провод (в моём случае два красных спаянных в один) подключаю к зелёному проводу подрулевого разъёма. Синий провод подключаю на массу (я подключился на бело-черный провод разъёма, мне так было удобнее).

Черный провод (подсветка кнопки) я подключил к подсветке пепельницы (зелёный провод лампочки).

Собственно монтаж завершён. Проверил в разобранном виде что всё работает и собрал обратно салон.

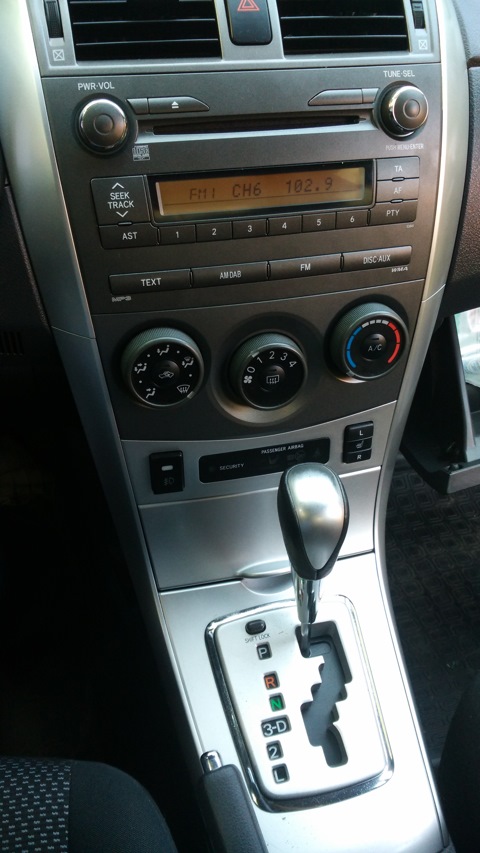

Вот так это выглядит в итоге в салоне

А вот так теперь выглядит машина в тёмное время суток.

Цена вопроса: 2 300 рублей
