Установка ремня ГРМ Citroen Jumper 1994 - 2006 2.5D (DJ5)

Инструмент:

  • Рычаг натяжителя ремня
  • Динамометрический ключ
  • Измеритель натяжения

Детали и расходники:

  • Ремень ГРМ (0816.68)

Примечания:

Данное руководство по установке ремня ГРМ актуально также для автомобилей Fiat Ducato и Peugeot Boxer с таким же двигателем.

Схема установки ремня ГРМ на дизельный двигатель 2.5d Citroen Jumper I 1994 - 2006

Схема установки ремня ГРМ

1. Наденьте ремень против часовой стрелки начиная с коленчатого вала.

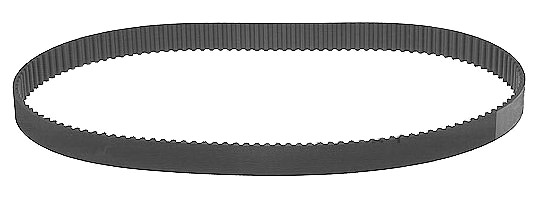

Ремень ГРМ (0816.68) на дизельный двигатель 2.5d Citroen Jumper I 1994 - 2006

Ремень ГРМ Ситроен Джампер

Примечание:

При необходимости нужно довернуть зубчатый шкив до совпадения ближайшего зуба с выемкой ремня.

2. Установите измеритель натяжения (10) на ремень в месте, показанном стрелкой.

3. Установите рычаг натяжителя (11) в квадрат натяжителя.

4. Натяните ремень до усилия 107 единиц SEEM. Затяните гайку (9) моментом 45 Н·м.

5. Снимите измеритель натяжения.

6. Затяните болты (7) и (8) крепления зубчатых шкивов распределительного вала и ТНВД моментом 10 Н·м затем дотяните их до момента 25 Н·м.

7. Снимите пальцы (4) или (12), (5) и (6).

8. Проверните коленвал по часовой стрелке, чтобы можно было установить палец маховика.

Предупреждение:

Запрещено вращать коленчатый вал против часовой стрелки.

9. Установите палец маховика.

10. Ослабьте болты крепления (7) и (8) зубчатых шкивов распредвала и ТНВД. Затяните болты от руки.

11. Ослабьте гайку натяжителя для сброса натяга ремня.

12. Установите пальцы (5) и (6) в зубчатые шкивы.

Примечание:

При необходимости можно ключом провернуть зубчатые шкивы.

13. Установите рычаг натяжителя (11) и натяните ремень до усилия 58 единиц SEEM. Затяните гайку (9) моментом в 45 Н·м.

14. Затяните болты крепления (7) и (8) моментом 10 Н·м, а затем дотяните до момента 25 Н·м.

15. Удалите фиксирующие пальцы (4) или (12). (5) и (6). И проверните коленвал по часовой стрелке на 2 оборота.

16. Проверьте возможность свободной установки пальца (4) или (12), (5) и (6).

17. Проверьте и отрегулируйте угол опережения впрыска.

18. Установите шкив (2) коленчатого вала. Затяните болты крепления моментом 20 Н·м.
