Устройство автомобиля Chevrolet Lanos 2005 - 2009

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Не обозначено
Автосервисы рядом

Общие сведения об автомобиле

Автомобиль -  малого среднего класса Chevrolet Lanos (класс С по международной классификации) последнего поколения (Т200) выпускался с декабря 2004 года на ЗАО «ЗАЗ» (Украина). Он представляет собой рестайлинговую версию корейского автомобиля Daewoo Lanos, который, в свою очередь, разработан на платформе автомобиля Daewoo Nexia. С 2006 года началась поставка в Россию автомобилей Chevrolet Lanos в трех комплектациях: S, SE и SX.

Габаритные размеры автомобиля

Длина автомобиля Chevrolet Lanos

Высота автомобиля Chevrolet Lanos

Ширина автомобиля Chevrolet Lanos

Комплекции автомобиля

Комплектация S - базовая, с минимально необходимым уровнем оснащения, полноразмерным запасным колесом и аудиоподготовкой (динамики, антенна и вся необходимая проводка).

На автомобили в комплектации SE дополнительно устанавливают гидроусилитель рулевого управления и подушку безопасности водителя.

Комплектация SХ помимо перечисленного, включает в себя кондиционер и электростеклоподъемники передних дверей.

Оснащения комплектиации автомобиля

Автомобили - Chevrolet Lanos всех комплектаций оснащают расположенным поперек моторного отсека четырехцилиндровым бензиновым инжекторным двигателем рабочим объемом 1,5 л, типа SOHC (с одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с). Двигатель разработан на базе двигателя G15MF (SOHC) автомобиля Daewoo Nexia рабочим объемом 1,5 л, но имеет некоторые конструктивные отличия в системах зажигания и питания. Дополнительно для снижения токсичности отработавших газов двигатель оборудован системой их рециркуляции. Для выполнения норм Евро-2 по токсичности система выпуска отработавших газов оснащена каталитическим нейтрализатором отработавших газов.

Тип кузова

Кузов Шевроле Ланос, типа четырехдверный седан, несущий, цельнометаллический, сварной конструкции с навесными передними дверьми, капотом и крышкой багажника.

Ветровое и заднее стекла вклеенные.

Сиденье водителя и переднего пассажира регулируемые в продольном направлении и по наклону спинки, оснащены подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60.

Трансмиссия

Трансмиссия выполнена по переднеприводной схеме с приводами передних колес разной длины. Автомобили оснащены механической пятиступенчатой коробкой передач.

Подвеска автомобиля и тормозные механизмы

Передняя подвеска Шевроле Ланос типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес - дисковые, с плавающей скобой, задних - барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена
вакуумным усилителем и регуляторами тормозных сил в гидроприводе.

Рулевое управление

Рулевое управление Шевроле Ланос - травмобезопасное, с рулевым механизмом типа шестерня-рейка, на часть автомобилей устанавливают гидравлический усилитель. В ступице рулевого колеса в зависимости от комплектации может быть установлена фронтальная надувная подушка безопасности.

Безопасность автомобиля

Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень.

Общие технические характеристики:

Число мест, включая место водителя - 5

Снаряженная Масса, кг - 1036

Полная масса, кг - 1595

Дорожный просвет, мм - 160

Минимальный радиус поворота, м максимальный - 4.9

Минимальный радиус поворота, м - 4,9

Максимальный преодолеваемый уклон, % - 50

Максимальная скорость, км/ч - 172

Время разгона автомобиля с места до скорости 100 км/ч, с - 12,5

Расход топлива, л/100 км;

при скорости 90 км/ч - 5,2

при скорости 120 км/ч - 6,7

в городском цикле 10,4.

Октановое число бензина - Не менее 92

Двигатель

Тип - Четырехтактный, бензиновый с одним верхним распределительным валом (SOHC)

Число, расположение цилиндров - Четыре, вертикально в ряд

Рабочий объем, см3 - 1498

Диаметр цилиндра х ход поршня, мм - 76,5*81,5

Степень сжатия - 9.5

Максимальная мощность, кВт (л.с) - 63(85,7)

Частота вращения коленчатого вала, соответствующая максимальной 5800

Максимальный крутящий момент, Н-м - 130

Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, мин-1 - 3400

Трансмиссия

Сцепление - однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа.

Привод выключения сцепления - гидравлический.

Коробка передач - механическая 5-ти ступенчатая с синхронизаторами на всех передачах переднего хода

I передача - 3.545

II передача - 2,048

III передача - 1,346

IV передача - 0,971

V передача - 0,763

Передача заднего хода - 3,333

Главная передача - одинарная цилиндрическая, косозубая

Передаточное число главной передачи - 4,176

Дифференциал - конический, двухсателлитный

Привод колес - открытый, валами с шарнирами равных угловых скоростей

Ходовая часть

Передняя подвеска - независимая, пружинная, с гидравлическими амортизаторными стойками и стабилизатором поперечной устойчивости торсионного типа

Задняя подвеска - полунезависимая, с витыми пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости торсионного типа

Колеса - стальные, дисковые, штампованные

Шины - радиальные, бескамерные

Размер шин - 175/70 R13

Рулевое управление

Рулевое управление - травмобезопасное, с гидравлическим усилителем

Рулевой механизм - шестерня-рейка

Тормоза

Рабочие:

Передние - дисковые, с одноцилиндровой плавающей скобой

Задние - барабанные, с автоматической регулировкой зазора

Привод рабочих тормозов - гидравлический, двухконтурный раздельный, выполненный по диагональной схеме, с вакуумным усилителем и регуляторами давления

Стояночный тормоз - с механическим приводом на задние колеса oт напольного рычага, с сигнализацией включения

Электрооборудование

Схема электропроводки - однопроводная, отрицательный полюс соединен с «массой»

Номинальное напряжение, В - 12

Аккумуляторная батарея - стартерная, необслуживаемая, емкостью 55 А-ч

Генератор - переменного тока, со встроенным выпрямителем и электронным регулятором напряжения

Стартер - со смешанным возбуждением, дистанционным управлением с электромагнитным включением и муфтой свободного хода

Кузов

Тип - седан, цельнометаллический, несущий, четырехдверный, трехобъемный.

Элементы автомобиля, расположенные под капотом

 Элементы автомобиля под капотом Chevrolet Lanos

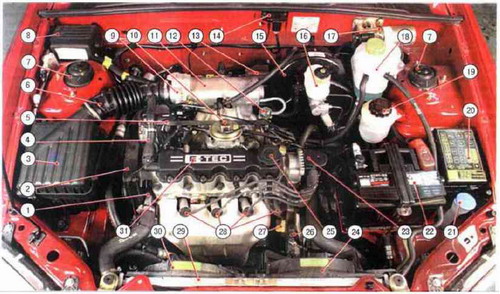

Подкапотное пространство автомобиля (вид сверху):

1 - Крышка гнезда термостата;

2 - Крышка привода газораспределительного механизма;

3 - Воздушный фильтр;

4 - Шланг системы вентиляции картера двигателя;

5 - Топливная рампа;

6 - Воздухоподводящий рукав;

7 - Верхняя опора амортизаторной стойки;

8 - Защитная крышка колодок жгута проводов моторного отсека;

9 - Дроссельный узел;

10 - Клапан рециркуляции отработавших газов;

11 - Впускная труба;

12 - Регулятор давления топлива;

13 -Топливный фильтр;

14 - Датчик абсолютного давления воздуха во впускной трубе;

15 - Вакуумный усилитель тормозов;

16 - Бачок главного тормозного цилиндра;

17 - Моторедуктор стеклоочистителя;

18 - Расширительный бачок системы охлаждения двигателя;

19 - Бачок системы гидравлического усилителя рулевого управления;

20 - Монтажный блок реле и предохранителей;

21 - Наливная горловина бачка омывателя ветрового стекла;

22 - Аккумуляторная батарея;

23 - Катушка зажигания;

24 - Кожух основного электровентилятора системы охлаждения;

25 - Пробка маслоналивной горловины;

26 - Рабочий цилиндр гидропривода выключения сцепления;

27 - Указатель (щуп) уровня масла в системе смазки двигателя;

28 - Свечи зажигания;

29 - Радиатор системы охлаждения двигатели;

30 - Кожух дополнительного электровентилятора системы охлаждения;

31 - Двигатель.

 Подкапотное пространство и детали автомобиля Chevrolet Lanos

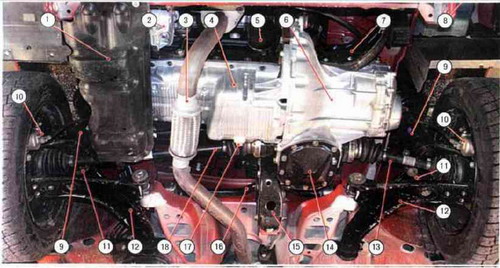

Подкапотное пространство (вид снизу) и основные агрегаты автомобиля:

1 - Правый брызговик двигателя;

2 - Компрессор кондиционера (если установлен);

3 - Приемная труба с сильфоном;

4 - Двигатель;

5 - Масляный фильтр;

6 - Коробка передач;

7 - Левая передняя опора подвески силового агрегата;

8 - Бачок омывателя ветрового стекла;

9 - Амортизаторная стойка передней подвески;

10 - Тормозные механизмы передних колес;

11 - Стойка переднего стабилизатора поперечной устойчивости;

12 - Рычаг передней подвески;

13 - Привод левого переднего колеса;

14 - Нижняя крышка коробки передач;

15 - Задняя опора силового агрегата;

16 - Стабилизатор поперечной устойчивости;

17 - Пробка маслосливного отверстия;

18 - Привод правого переднего колеса.

 Основные агрегаты автомобиля Chevrolet Lanos

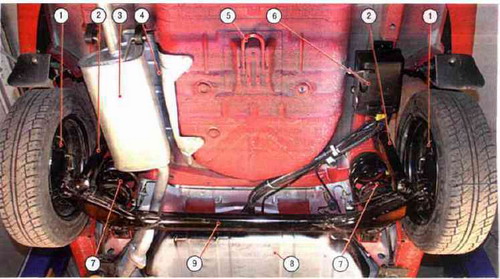

Основные агрегаты автомобиля (вид снизу сзади):

1 - Тормозной механизм заднего колесо;

2 - Амортизатор;

3 - Основной глушитель:

4 - Термоэкран основного глушителя;

5 - Буксирная проушина:

6 - Угольный адсорбер системы улавливания паров топлива;

7 - Пружина задней подвески;

8 - Топливный бак;

9 - Балка задней подвески.
