Устройство системы охлаждения двигателя Renault Duster

Термостат, размещенный в корпусе и запертый крышкой, содействует убыстрению прогрева двигателя, механическому поддержанию его теплового порядка в заданных пределах и настраивает количество жидкости, проходящей через радиатор системы охлаждения. Внутри термостата размещен металлический баллон с термочувствительным наполнителем (воском). Баллон герметично закрыт резиновой вставкой. При нагревании наполнитель расплавляется и повышает свой размер, сдавливая вставку. Резиновая вставка деформируется, при этом мембрана прогибается и передвигает шток, координирующий клапаном термостата.
На непрогретом двигателе клапан термостата закрыт и перекрывает патрубок крышки термостата, ведущий к радиатору системы охлаждения.

Термостат автомобиля Renault Duster: 1 - уплотнительное кольцо; 2 - термостат
При этом каждая жидкость через основание термостата попадает в радиатор отопителя, минуя радиатор системы охлаждения, и возвращается к насосу - малый круг циркуляции. Через радиатор отопителя и теплообменник (силовой агрегат 2,0) жидкость проходит непрерывно и не зависит от состояния клапана термостата. По мере прогрева двигателя, при температуре жидкости около 89 °C клапан термостата приступает передвигаться, пропуская поток жидкости в радиатор системы охлаждения. При температуре 95±2 °C клапан термостата целиком отпирается, и жидкость подается в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Перемещение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. На отводящем шланге радиатора отопителя присутствует штуцер, а на корпусе термостата - резьбовая пробка для выпуска воздуха из системы охлаждения при ее заправке жидкостью. Штуцер на шланге закрыт колпачком. На двигателе 2,0 посредством 2-х трубопроводов, подсоединенных к патрубкам пластмассового разветвителя (соединяющего также наливной трубопровод, отводящий трубопровод радиатора и трубопровод подачи жидкости к трубе насоса) гарантируется циркуляция жидкости через теплообменник двигателя.

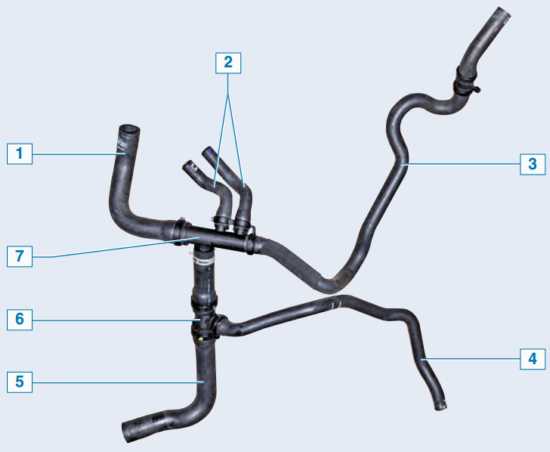

Соединение трубопроводов системы охлаждения двигателя 2,0 автомобиля Рено Дастер: 1 - трубопровод подводящей трубы насоса охлаждающей жидкости; 2 - трубопроводы теплообменника; 3 - отводящий трубопровод радиатора отопителя; 4 - наливной трубопровод расширительного бака; 5 - отводящий трубопровод радиатора; 6 - тройник; 7 - разветвитель

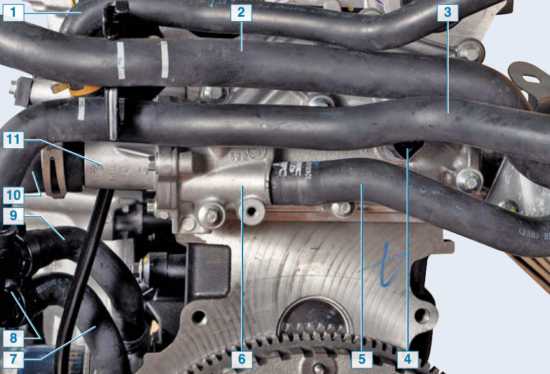

Детали системы охлаждения двигателя 2,0 автомобиля Renault Duster (вид на двигатель с левой стороны по направлению пеpедвижения автомобиля, для наглядности изображено на демонтированном двигателе): 1 - пароотводящий трубопровод; 2 - отводящий трубопровод радиатора отопителя; 3 - наливной трубопровод; 4 - датчик температуры охлаждающей жидкости; 5 - подводящий трубопровод радиатора отопителя; 6 - основание термостата; 7 - отводящий трубопровод теплообменника; 8 - разветвитель; 9 - подводящий трубопровод теплообменника; 10 - подводящий трубопровод радиатора; 11 - крышка термостата

Штуцер (для выпуска воздуха из системы охлаждения) на отводящем шланге радиатора отопителя
Пробка на корпусе термостата для выпуска воздуха из системы охлаждения (для наглядности изображено на демонтированном двигателе)

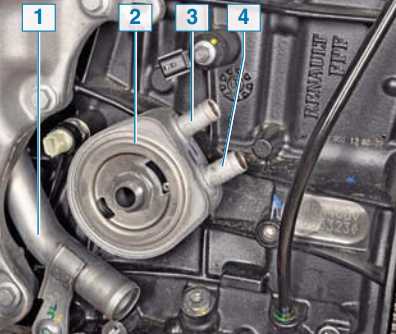

Детали системы охлаждения двигателя 2,0, расположенные на передней стенке блока цилиндров автомобиля Рено Дастер (масляный фильтрующий элемент снят): 1 - подводящая труба насоса охлаждающей жидкости; 2 - теплообменник; 3 - патрубок подачи жидкости; 4 - патрубок отвода жидкости
Радиатор системы охлаждения прикрепляется к кожуху вентилятора. Радиатор состоит из 2-х вертикально размещенных пластмассовых
бачков, объединенных алюминиевыми трубками с охлаждающими пластинами.

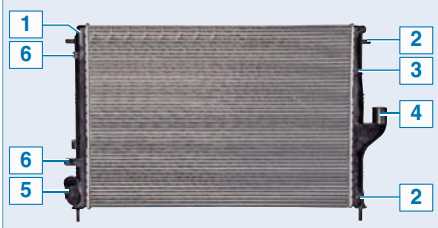

Радиатор системы охлаждения автомобиля Renault Duster: 1 - левый бак; 2 - точки крепления правого бака к кожуху вентилятора; 3 - правый бак; 4 - подводящий патрубок радиатора; 5 - отводящий патрубок радиатора; 6 - точки крепления левого бака к кожуху вентилятора
Жидкость подается в радиатор через верхний патрубок в правом бачке, а отводится через нижний патрубок в левом бачке. В радиаторе отсутствует сливное отверстие. Электрический вентилятор размещен в кожухе, который прикрепляется сверху к верхней поперечине рамки радиатора, а снизу - к подрамнику передней подвески. С возрастанием температуры охлаждающей жидкости вентилятор запускается по команде электронного блока управления (ЭБУ) двигателем через реле.

Вентилятор радиатора с кожухом в сборе автомобиля Рено Дастер: 1 - отверстия для крепления правого бака радиатора; 2 - кронштейн наружнего крепления кожуха; 3 - кожух; 4 - хомут крепления бака гидроусилителя рулевого управления; 5 - отверстия для крепления левого бака радиатора; 6 - добавочный резистор; 7 - палец нижней опоры кожуха; 8 - крыльчатка; 9 - вал электродвигателя

На кожухе вентилятора размещен добавочный резистор. При достижении температуры охлаждающей жидкости 99 °C ЭБУ включает электродвигатель вентилятора через добавочный резистор, и вентилятор прокручивается с малой скоростью. Когда температура жидкости снизится до 96 °C, вентилятор выключится. При достижении температуры охлаждающей жидкости 102 °C ЭБУ включает электродвигатель, минуя резистор, и вентилятор прокручивается с большой скоростью. Если температура охлаждающей жидкости преувеличивает 118 °C, то в комбинации приборов загорается сигнализатор перегрева двигателя. Датчик температуры охлаждающей жидкости вкручен в резьбовое отверстие основания термостата (см. «Демонтаж датчика температуры охлаждающей жидкости автомобиля Renault Duster»). Датчик предоставляет сведения на индикатор температуры в комбинации приборов, сигнализатор перегрева двигателя и электронный блок системы управления двигателем.
Датчик температуры охлаждающей жидкости.
