Выведение радиатора вперед из моторного отсека Volkswagen Transporter T4 1990 - 2003

Инструменты:

• Отвертка крестовая средняя
• Специальный инструмент Matra 3370 / Hazet 2520-1 (или отвертка плоская средняя)
• Пневмогайковерт
• Головка на 10 мм

Детали и расходники:

• Крепящий зажим 701805163 - 4 шт. (при необходимости)

Примечания:

Вывести радиатор вперед на автомобиле Фольксваген Транспортер Т4 необходимо для увеличения рабочего пространства и доступа к деталям, размещенным с левой части двигателя, во время ремонта или обслуживания двигателя.

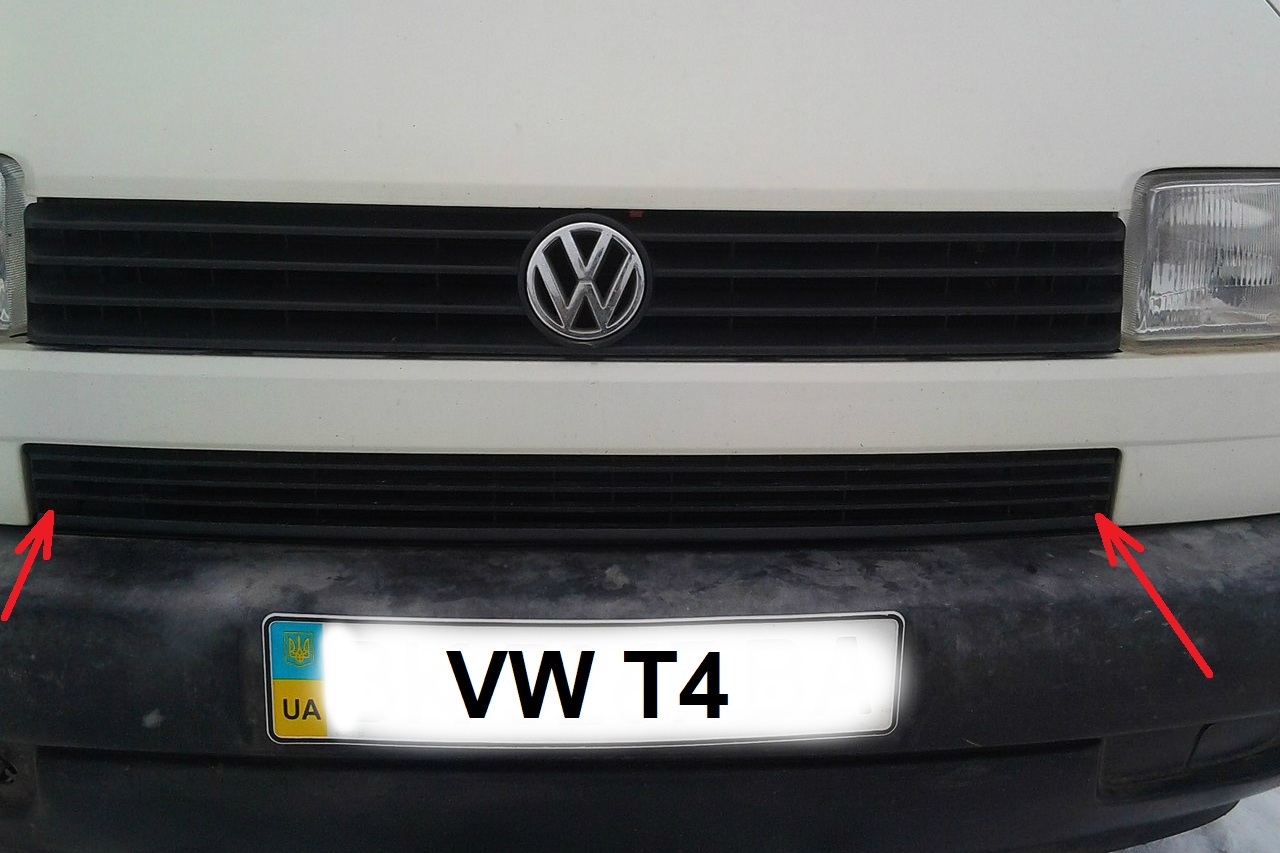

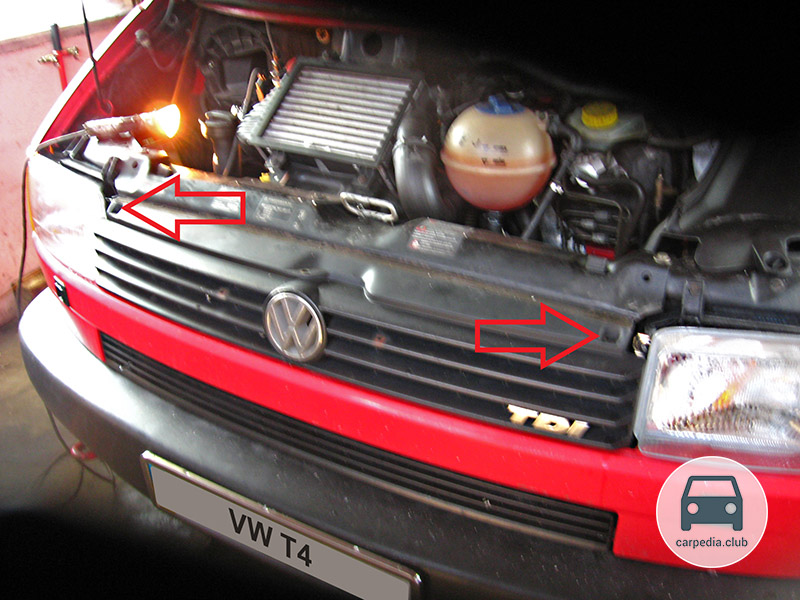

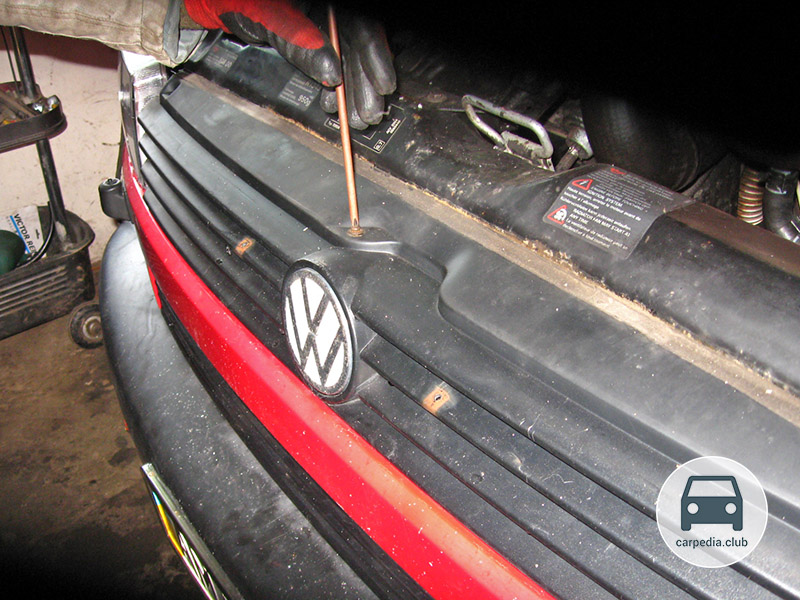

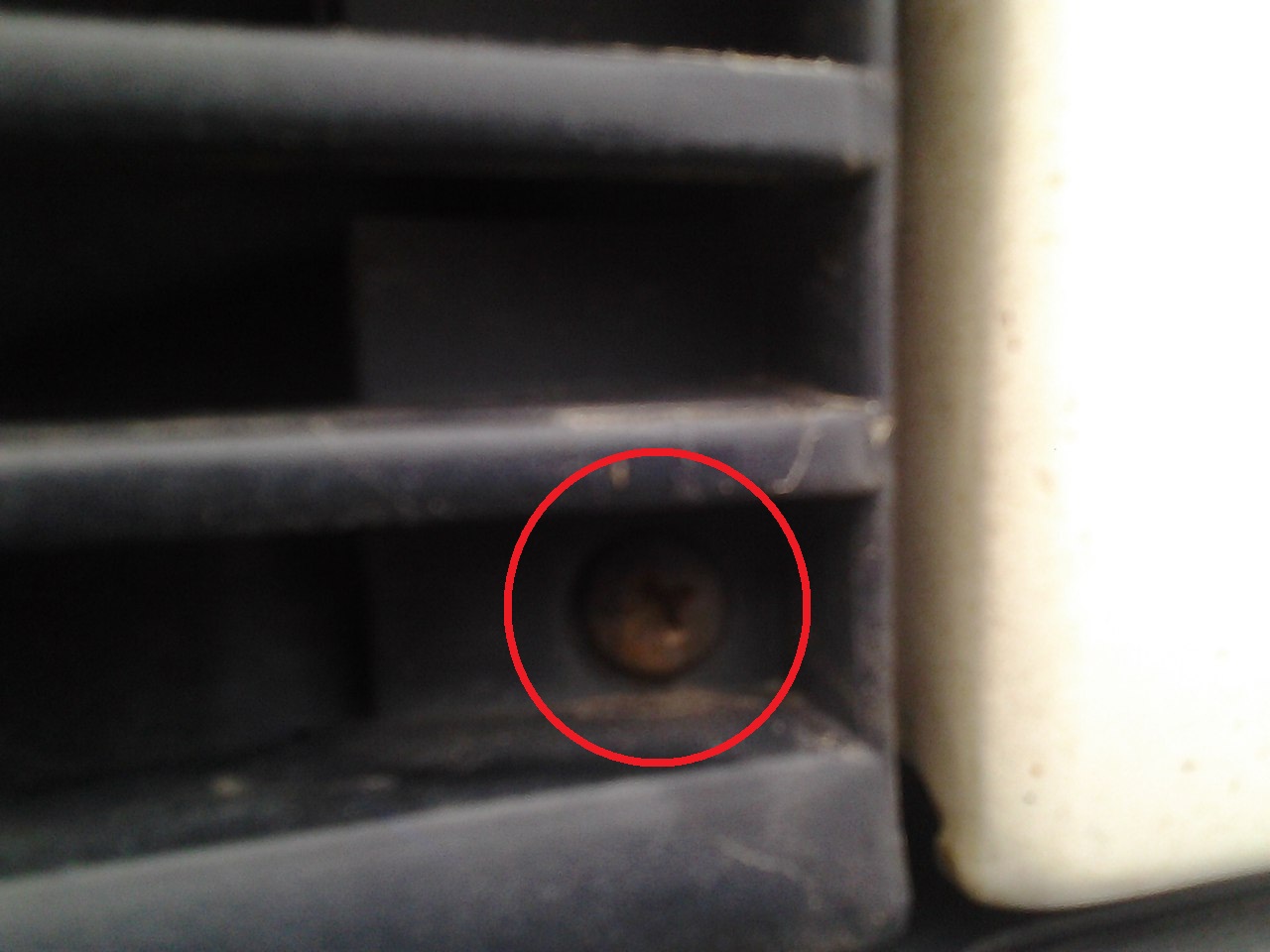

1. Крестовой отверткой выверните три винта крепления верхней решетки радиатора и два – нижней.

2. Снимите, если есть, форсунки омывателей фар с левой и правой стороны.

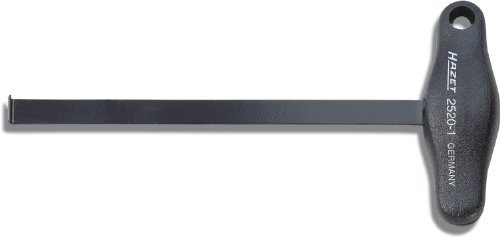

3. Вставьте под главную фару специальный инструмент (3370) или отвертку.

4. С левой и с правой стороны снимите решетку радиатора вместе с декоративной рамой с Т-образных пальцев, откиньте решетку вперед вверх и выньте из отверстий внизу.

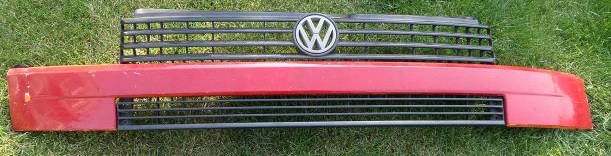

Снятая решетка радиатора Т4

Примечание:

Если при этом будут повреждены пистоны, то при установке замените их.

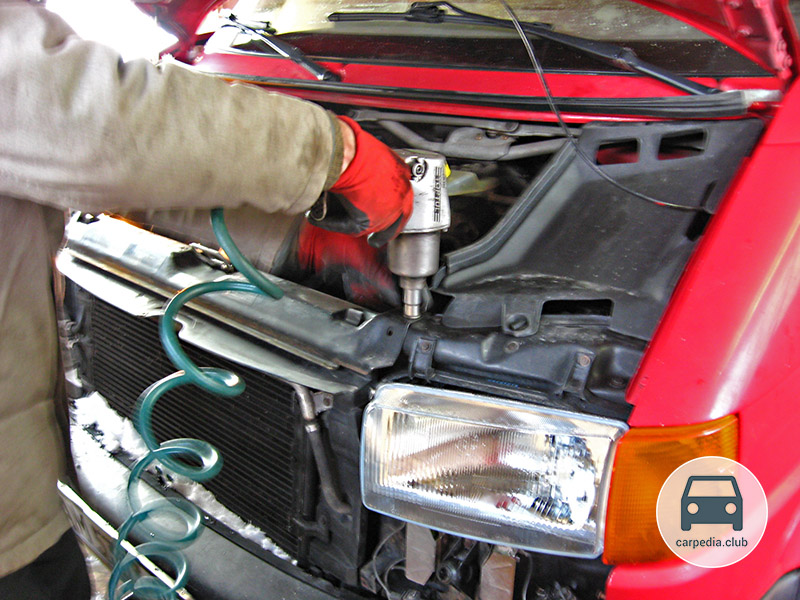

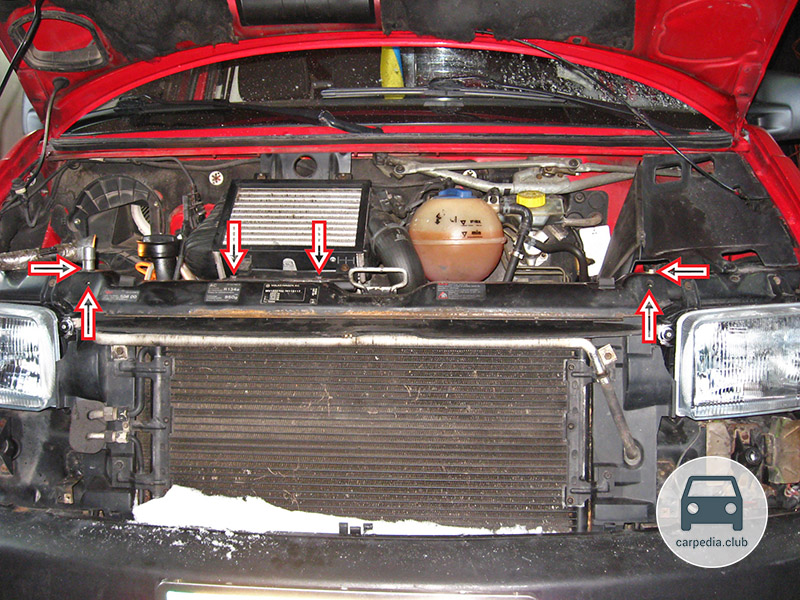

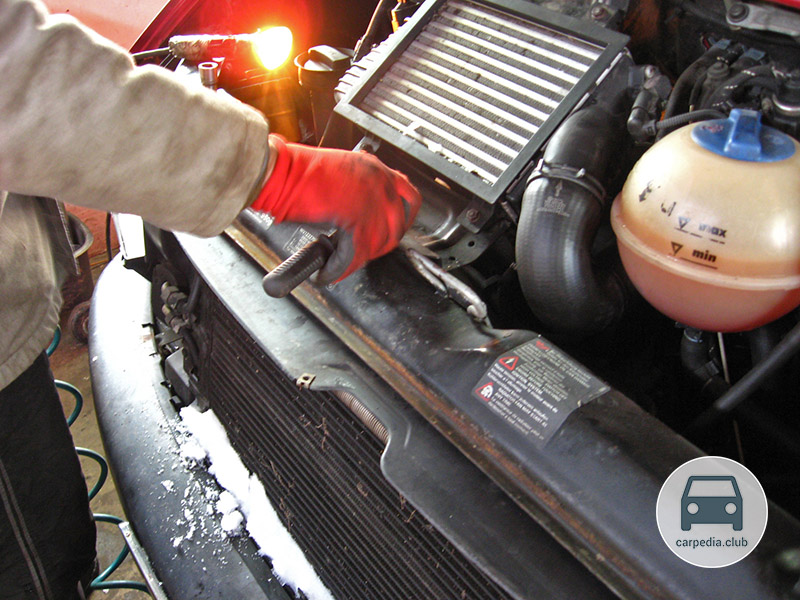

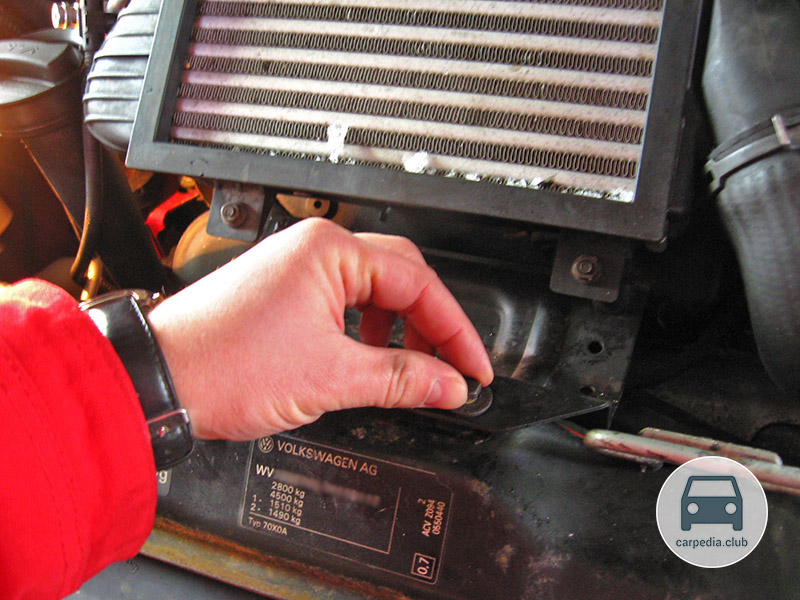

5. Отверните с левой и правой стороны болты, которыми верхняя планка радиатора крепится к кузову (см. первое и второе фото), а также болты крепления пластины охладителя воздуха к планке радиатора (см. первое и последние фото).

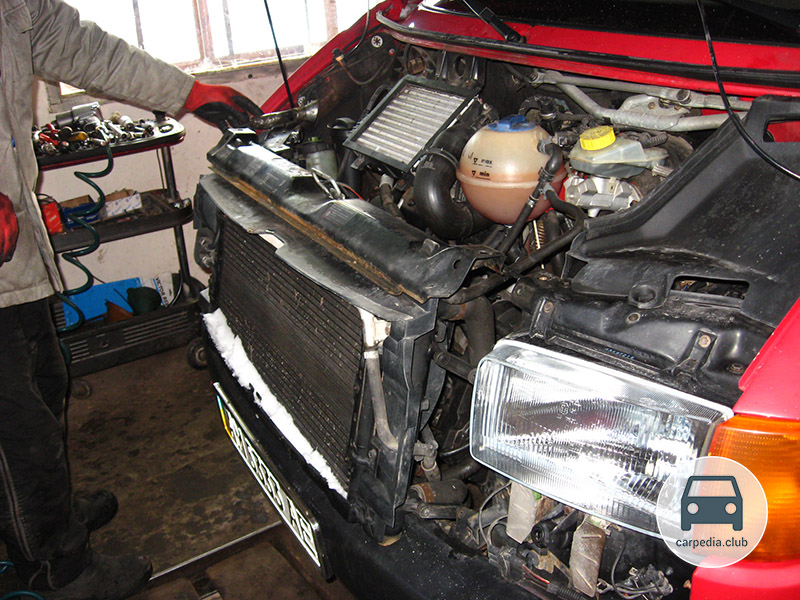

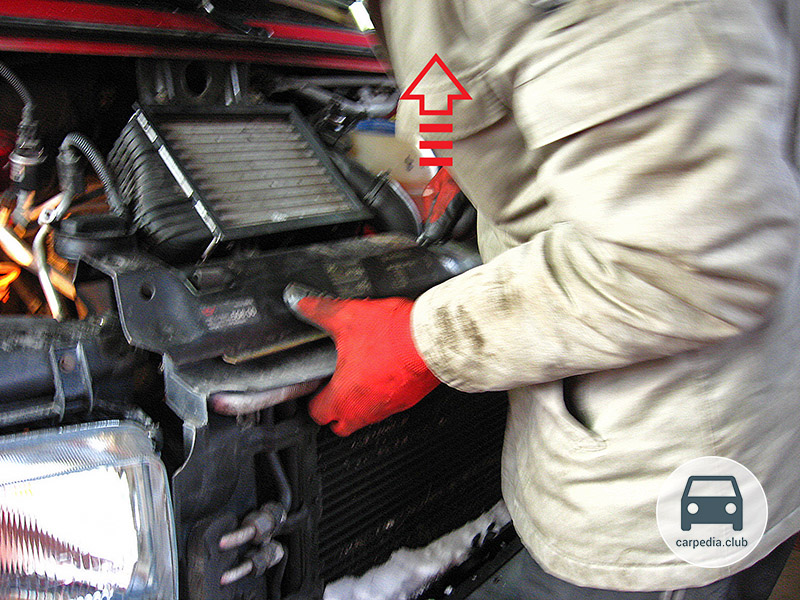

6. Радиатор за скобу в средней части потяните сначала вверх (см. первое фото ниже), а затем вперед (см. второе фото ниже). Таким способом можно на Фольксваген Транспортер Т4 снять радиатор вперед из моторного отсека без отсоединения шлангов от него.

7. Установку производите в обратной последовательности.
