Задний редуктор Ниссан Х-Трейл

Описание заднего редуктора Ниссан Х-Трейл

Задний редуктор состоит из главной передачи с дифференциалом и электромагнитной муфты. Редуктор на Ниссан Х-Трейл установлен на заднем подрамнике.

Он предназначен передавать крутящий момент от карданного вала на приводы задних колес. Крутящий момент поступает от двигателя через раздаточную коробку. Электромагнитная муфта служит для отключения заднего привода.

Главная передача редуктора — гипоидного типа, собранная в алюминиевом картере вместе с дифференциалом.

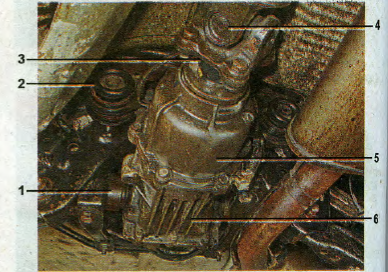

Задний редуктор Ниссан Х-Трейл:

1 - привод заднего колеса;

2 - задний подрамник;

3 - фланец хвостовика;

4 - карданная передача;

5 - электромагнитная муфта;

6 - картер.

Назначение муфты — перераспределять крутящий момент от мотора к задним колесам, в соответствии с выбранным режимом привода. Муфта позволяет разъединять и соединять вал ведущей шестерни главной передачи редуктора Ниссан Х-Трейл с карданной передачей. Блокировка происходит с помощью соленоида (электромагнита).

3 цикла работы заднего редуктора Ниссан Х-Трейл:

1. В режиме 2WD, напряжение питания на соленоид не поступает. Муфта разблокирована и крутящий момент на задние колеса не передается. Трансмиссия работает, как на переднеприводном автомобиле.

2. В режиме AUTO, в зависимости от разности вращения колес, блокировка муфты происходит автоматически. При движении транспорта в обычных условиях, когда задние и передние колеса вращаются с одинаковой скоростью, муфта разблокирована. Весь крутящий момент поступает на передние колеса. Если переднее колесо, или колеса, начнут вращаться быстрее, по команде электронного блока управления, в течении 0,1 сек. на соленоид поступит напряжение питания. Он блокирует муфту, и, как следствие, крутящий момент распределяется между задними и передними колесами в соотношении 50/50. Как только сцепление всех колес с дорогой станет одинаковым, вся мощность вновь начнет передаваться на передние колеса.

3. В режиме LOCK, муфта постоянно находится в заблокированном состоянии,  поэтому постоянно задействуется задний привод. Этот режим используйте только на бездорожье, так как на автомобиле отсутствует межосевой дифференциал.

Для исключения дополнительной нагрузки на детали трансмиссии, при увеличении скорости выше 10 км/ч, режим LOCK выключится автоматически и система перейдет в режим AUTO.

Весь механизм электромагнитной муфты закрыт алюминиевым кожухом и крепится болтами к картеру главной передачи и дифференциала. В случае неисправности муфты, такая конструкция позволяет ее заменить, при этом не снимая картер редуктора с автомобиля.

В процессе использования Ниссан Х-Трейл, необходимо регулярно проверять уровень масла в картере заднего редуктора, и заменять масло в соответствии с плановым ТО.

Признаки неисправности редуктора Ниссан Х-Трейл:

• ошибка на приборной панели;
• посторонний шум со стороны задней оси, который может иметь самую разнообразную частоту и тональность;
• рывки автомобиля при движении на небольшой скорости;
• наличие масляных пятен на месте стоянки автомобиля и на корпусе редуктора;
• несвоевременное включение и отключение заднего привода, вызывающее дискомфорт в процессе движения;
• невозможность подключения задней оси в работу даже в режим LOCK.

Примечание:

Эти симптомы не всегда бывают вызваны механическим повреждением деталей редуктора. Иногда подобные признаки характерны для сбоя в управляющей цепи электромагнитной муфты редуктора.

Масло в редуктор Ниссан Х-Трейл

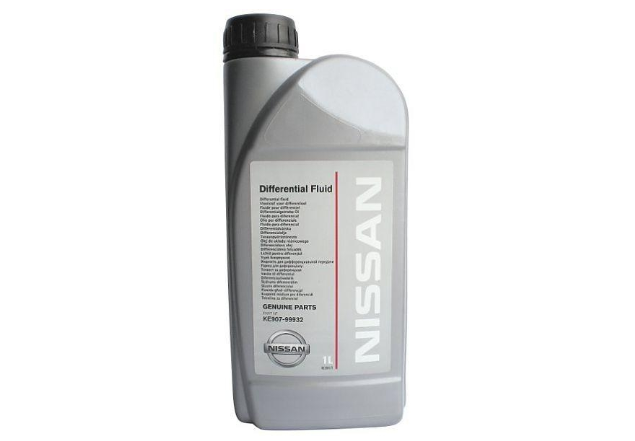

Маcло для гипоидных передач Nissan Differential Oil Hypoid Super GL-5 80W-90.

При отсутствии рекомендуемого оригинального масла, допускается использование трансмиссионного масла для гипоидных передач качеством по API GL-5 и вязкостью SAE 80W-90.

Заправочный объем масла в редукторе — 0, 55 л.

Примечание:

Как заменить масло в заднем редукторе Ниссан Х-Трейл, смотрите здесь.
