Замена башмака натяжителя цепи, нижнее расположение генератора Chevrolet Niva

Инструменты:

• Храповичный ключ
• Отвёртка плоская
• Монтажная лопатка
• Молоток
• Бородок
• Ключ на 10
• Ключ на 13
• Ключ на 17
• Торцовый вороток
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 17

Детали и расходники:

• Башмака натяжителя цепи
• Прокладка передней крышки двс

При верхнем расположении генератора, воспользуйтесь инструкцией, как описано здесь.

Примечания:
При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Примечание:
Заменить башмак успокоителя без демонтажа радиатора можно только при достаточном навыке исполнителя, так как пространство между двигателем и радиатором очень мало. Если нет опыта подобной работы, рекомендуем снять радиатор.
Кроме того, для удобства работы рекомендуем снять защиту масляного картера и брызговик двигателя, так как три болта крепления масляного картера, одновременно крепящие и крышку привода газораспределительного механизма, труднодоступны сверху из моторного отсека.

1. Снимаем брызговики моторного отсека, как описано здесь.

2. Ослабьте натяжение ремня привода насоса гидроусилителя рулевого управления и снимите ремень.

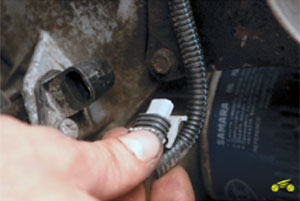

3. Отсоедините колодку проводов от датчика положения коленчатого вала.

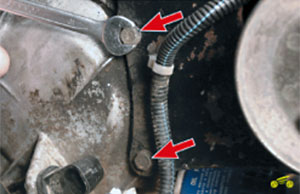

4. Отсоедините от двигателя насос гидроусилителя рулевого управления, для чего выверните два передних болта крепления кронштейна насоса.

Примечание:

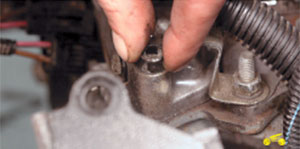

Обратите внимание: под верхним передним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место.

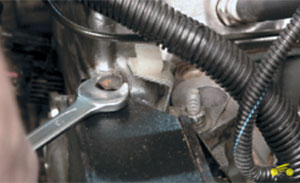

5. Выверните задний болт крепления кронштейна насоса.

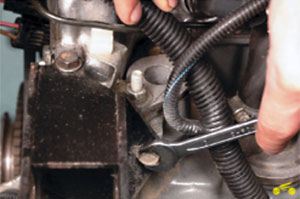

6. Выверните верхний болт и отведите насос в сторону, вместе с кронштейном и шлангами.

Примечание:
Обратите внимание: под верхним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место.

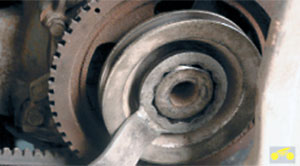

7. Отверните гайку крепления шкивов и снимите шкивы.

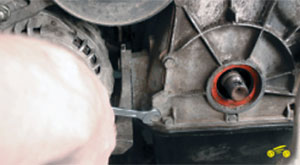

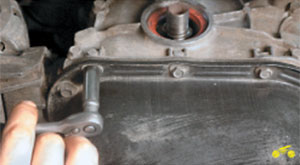

8. Отверните три болта крепления поддона к крышке привода распределительного вала и ослабьте (отвернув на 2-3 оборота) затяжку двух соседних с ними болтов крепления поддона к картеру двигателя.

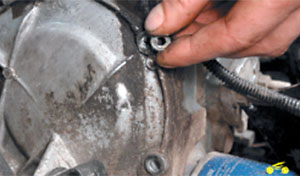

9. Отверните остальные болты и гайки крепления крышки привода распределительного вала.

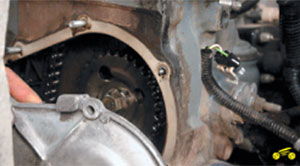

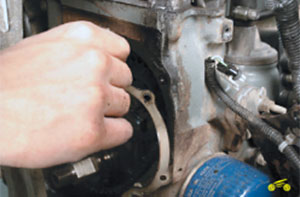

10. Поддев отверткой, снимите крышку.

11. Снимите её прокладку.

Полезный совет:
При каждом снятии крышки заменяйте ее прокладку новой, даже если прежняя прокладка осталась целой. Новую прокладку перед установкой смажьте с обеих сторон тонким слоем герметика.

12. Снимите натяжитель цепи привода распределительного вала, как описано здесь.

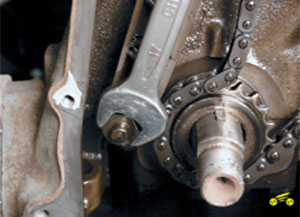

13. Выверните болт крепления башмака натяжителя.

Примечание:
Обратите внимание на оригинальную форму башмака - он отличается от башмаков, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же башмак.

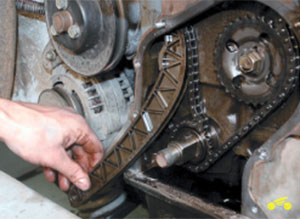

14. Снимите башмак.

15. Установите новый башмак натяжителя и снятые детали в порядке, обратном снятию.

Элементы механизма натяжения цепи:
1 – цепь;
2 – башмак натяжителя;
3 – трубка подвода масла к натяжителю (вариант 2);
4 – трубка подвода масла к натяжителю (вариант 1);
5 – болт крепления трубки;
6 – натяжитель цепи;
7 – звездочка распределительного вала;
8 – успокоитель;
9 – переходник;
10 – болт крепления трубки;
11 – датчик контрольной лампы давления масла;
12 – звездочка валика привода масляного насоса;
13 – звездочка коленчатого вала.

В статье не хватает:

• Качественных фото ремонта
