Замена чехла шарнира штока переключателя передач и сальника штока Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной на 10 мм
  • Отвертка плоская большая
  • Молоток средний
  • Оправка для запрессовки сальника (или торцевая головка подходящего размера)

Детали и расходники:

  • Сальник переключателя передач
  • Чехол (пыльник) шарнира переключателя передач
  • Герметик
  • Герметик фиксирующий
  • Моторное масло
  • Обезжириватель типа ацетон или бензин

Примечания:

Чехол шарнира меняйте при разрывах, растрескивании или потере эластичности. Чехол снимайте также для замены сальника шарнира.

Работу проводите на смотровой канаве или эстакаде.

1. Сдвиньте защитный чехол с шарнира штока переключателя передач.

Сдвигание защитного чехла с шарнира штока переключателя передач Лада Гранта (ВАЗ 2190)

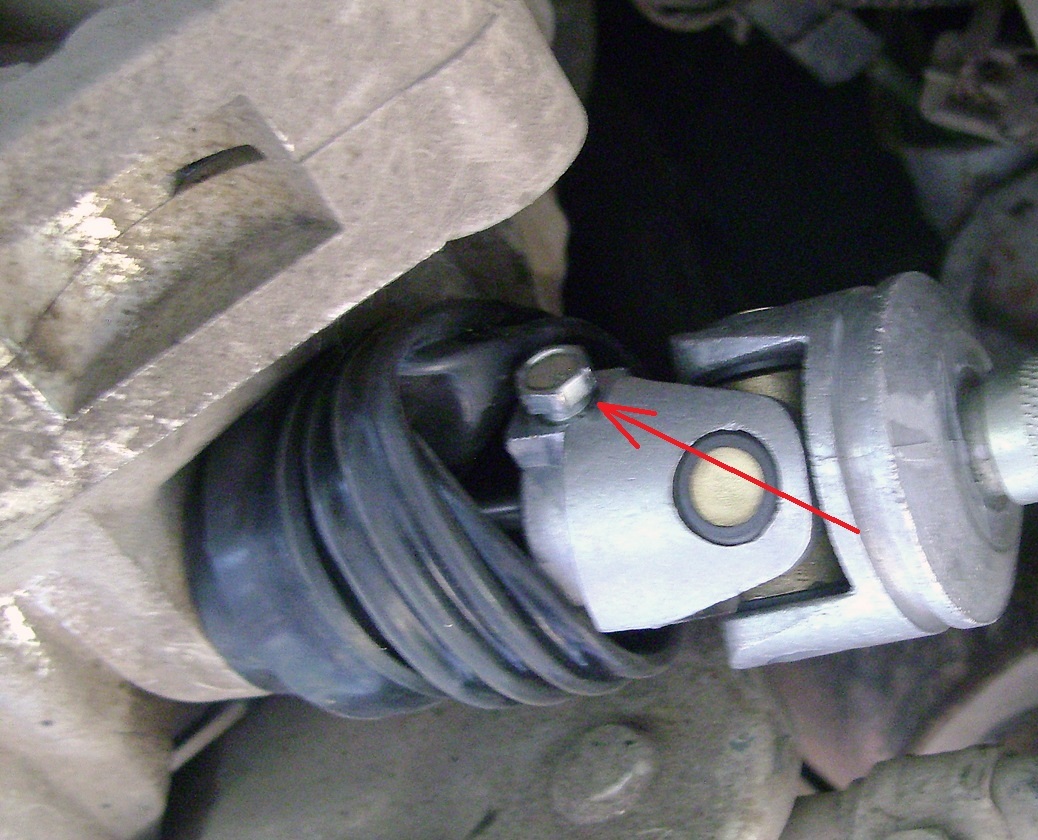

2. Накидным ключом на 10 мм отверните стопорный винт шарнира и достаньте его.

Размещение стопорного винта шарнира штока переключателя передач Лада Гранта (ВАЗ 2190)

Примечание:

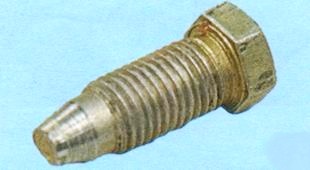

Болт крепления шарнира к штоку отличается по длине и цвету от аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Этот болт кадмирован (покрытие золотистого цвета), остальные болты фосфатированы (покрытие темного цвета). Не заменяйте этот болт другими.

Болт крепления шарнира к штоку переключателя передач Лада Гранта (ВАЗ 2190)

3. Снимите со штока переключателя передач шарнир в сборе с тягой управления.

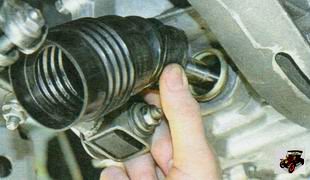

4. Снимите защитный чехол шарнира со штока переключателя.

Снятие защитного чехла шарнира со штока переключателя коробки передач Лада Гранта (ВАЗ 2190)

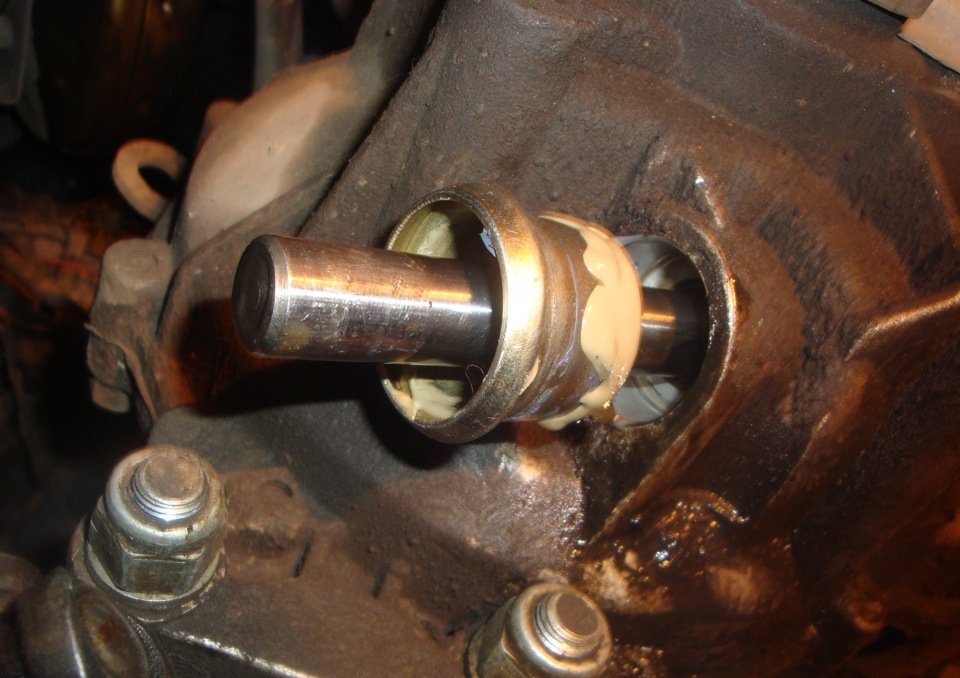

5. Большой отверткой равномерно (с разных сторон) подденьте за буртик обойму сальника и снимите их со штока.

Снятие обоймы с сальником со штока переключателя передач Лада Гранта (ВАЗ 2190)

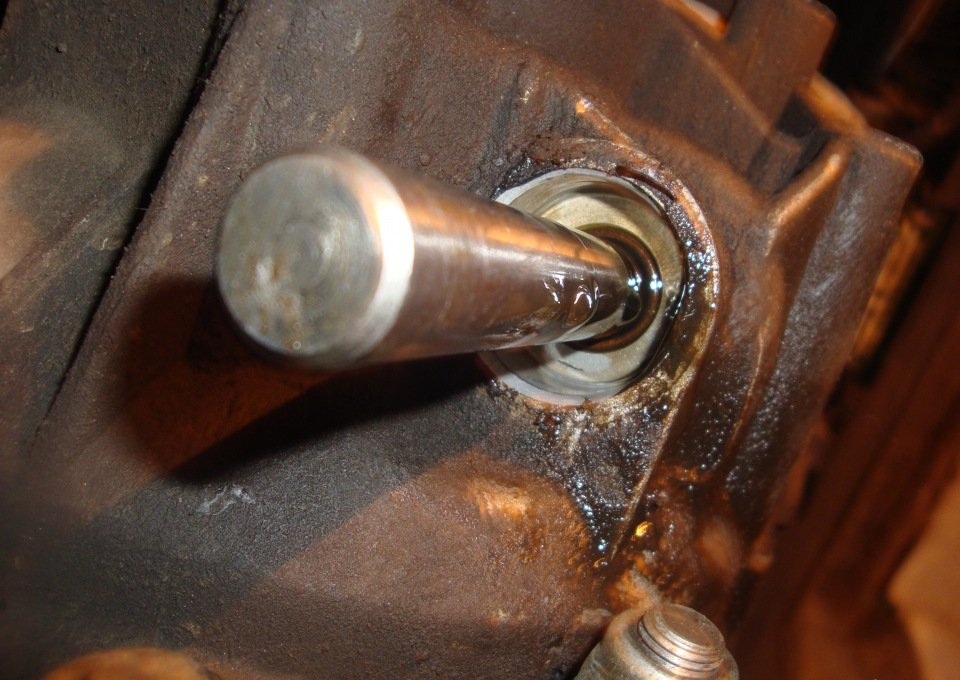

Шток переключателя коробки передач Лада Гранта (ВАЗ 2190)

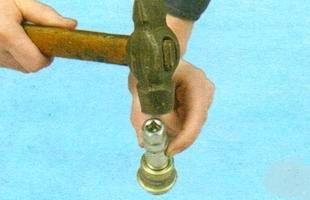

6. Оправкой подходящего размера (можно использовать головку из набора инструментов) выпрессуйте сальник из обоймы.

Выпрессовка оправкой из обоймы сальника штока переключателя передач Лада Гранта (ВАЗ 2190)

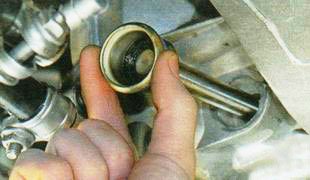

7. Удалите негодный сальник из обоймы, очистите обойму и гнездо под нее в картере сцепления от старого герметика.

Снятие сальника из обоймы штока переключателя передач Лада Гранта (ВАЗ 2190)

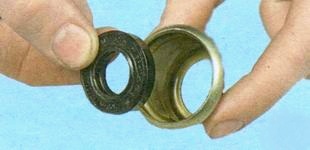

8. Подобрав оправку (например, головку), по диаметру близкую к наружному диаметру сальника, запрессуйте сальник в обойму до упора (рабочая кромка сальника должна быть обращена к картеру сцепления).

Запрессовка сальника в обойму штока переключателя передач Лада Гранта (ВАЗ 2190)

9. Нанесите на рабочую кромку сальника трансмиссионное масло, а на наружную поверхность обоймы – герметик и наденьте обойму на шток переключателя.

Герметик на внешней стороне обоймы штока переключателя передач Лада Гранта (ВАЗ 2190)

10. Запрессуйте обойму в гнездо картера сцепления, опираясь оправкой подходящего размера на буртик обоймы сальника. Дальнейшую сборку проводите в обратной последовательности.

Примечание:

Поврежденный чехол необходимо заменить.

11. Перед сборкой очистите, обезжирьте резьбу стопорного винта шарнира и нанесите на резьбу фиксирующий (резьбовой) герметик.

Примечание:

Перед заворачиванием винта добейтесь совпадения отверстий в шарнире и штоке переключателя передач.
