Инструмент:
- Отвёртка с наконечником Torx (звёздочка) Т25
- Динамометрический ключ
Детали и расходники:
- Топливные фильтры
Бензиновый двигатель 271
Снятие
1. Выверните 6 винтов Torx отвёрткой Т25 и снимите крышку воздушного фильтра.

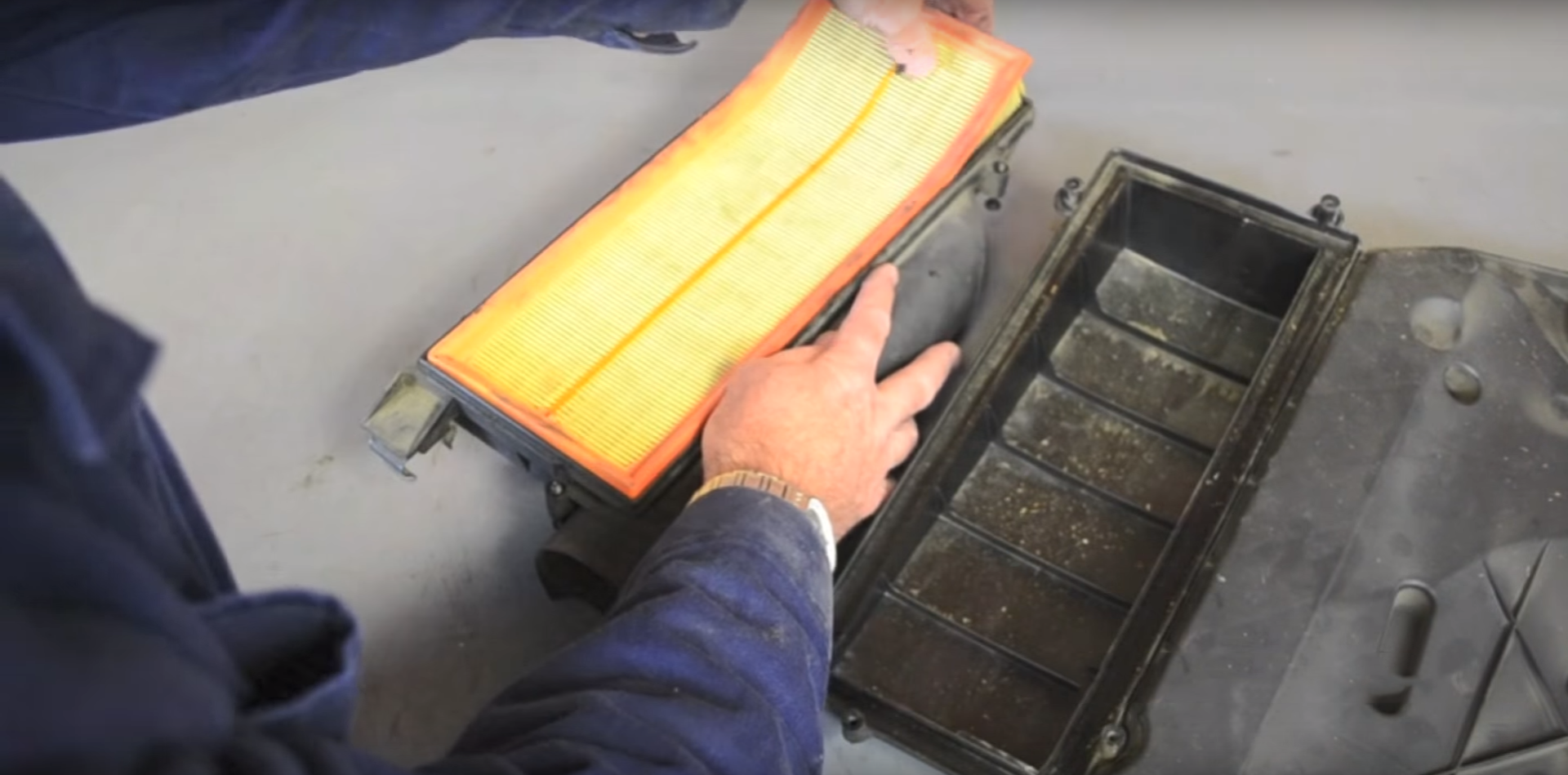

2. Вытяните воздушный фильтр.

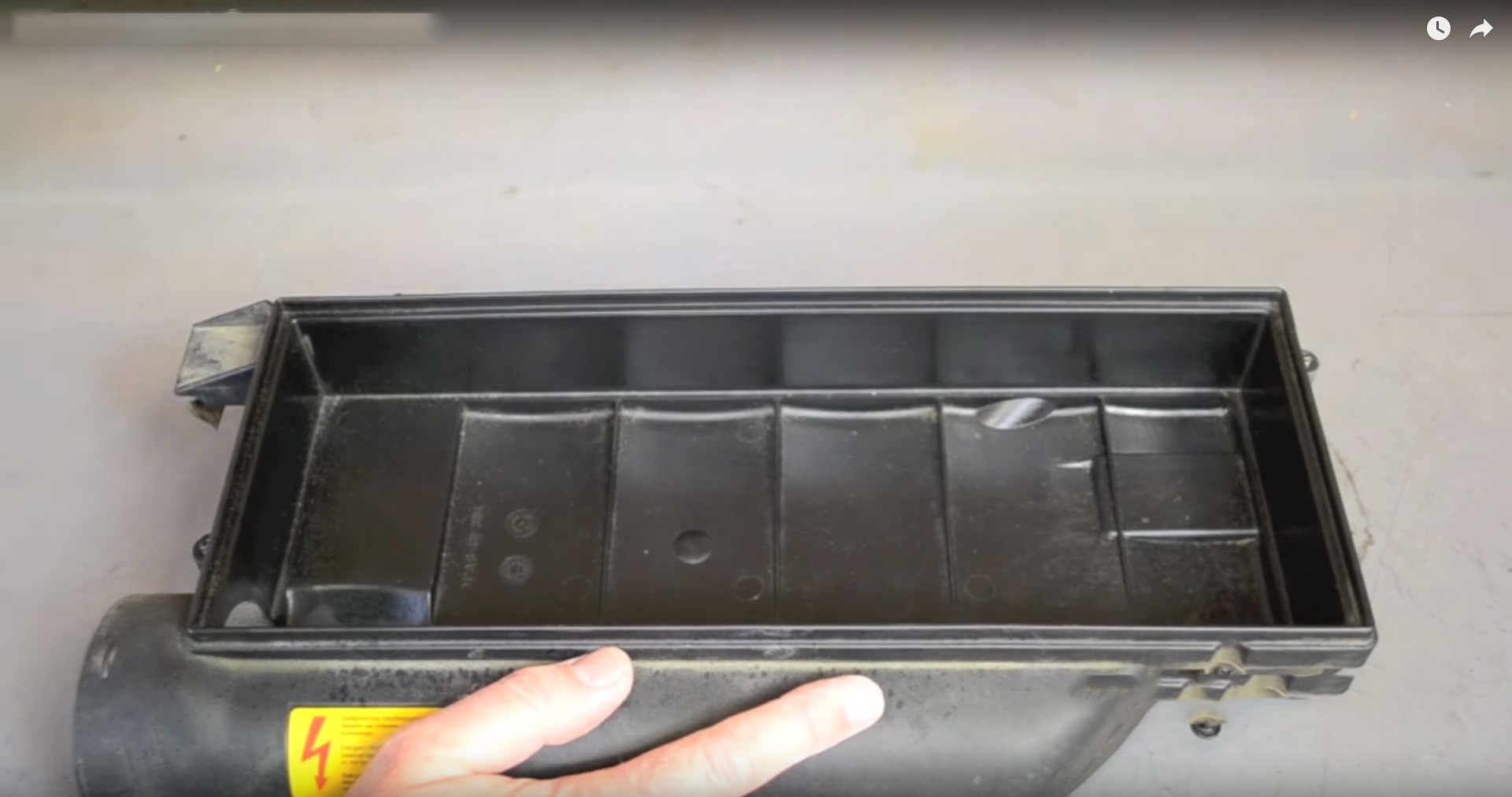

3. Протрите корпус фильтра внутри чистой тряпкой.
Установка
1. Вставьте новый фильтрующий элемент в отверстие в корпусе воздушного фильтра и нажмите ручку в опоре вниз.
2. Положите крышку воздушного фильтра на место и заверните её.
Дизельный двигатель
Снятие
1. Выверните 6 винтов.
1 - винты;
2 - винты;
3 - крышка распределительной трубы;
4 - крышка двигателя;
5 - резиновые зажимы.
2. Выньте сбоку крышку распределительной трубы нагнетаемого воздуха.
3. Снимите крышку двигателя.
4. Отсоедините шланг всасывания воздуха, для чего ослабьте хомут и сдвиньте назад.

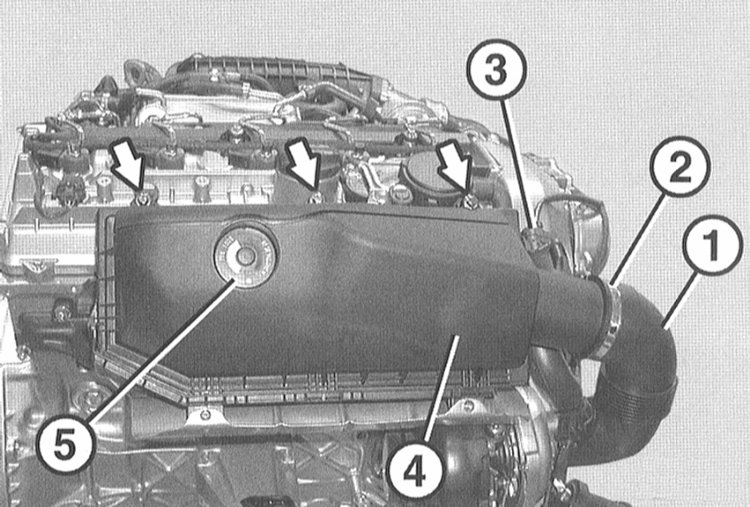

1 - шланг всасывания воздуха;
2 - хомут;
3 - разъём у измерителя массы воздуха;
4 - крышка воздушного фильтра;
5 - индикатор обслуживания.
5. Рассоедините разъём у измерителя массы воздуха.
6. Отверните крышку воздушного фильтра (стрелки на иллюстрации) и снимите её.
7. Выньте фильтрующий элемент из корпуса.
8. Сбросьте индикатор обслуживания, повернув его.
Установка
1. Протрите корпус фильтра тряпкой.
2. Вставьте в корпус фильтра новый фильтрующий элемент. Следите за тем, чтобы прокладка равномерно прилегала по окружности.
3. Установите крышку воздушного фильтра и закрепите её моментом 10Нм.
4. Состыкуйте разъём измерителя массы воздуха и зафиксируйте его. Подвигайте штекер, проверив надёжность его соединения.
5. Наденьте шланг всасывания воздуха и закрепите его хомутом.
6. Установите на место крышку двигателя и наверните её от руки. Следите за тем, чтобы не зажать шланг или провод.
7. Вставьте сбоку крышку распределительной трубы нагнетаемого воздуха. При этом следите за тем, чтобы лапки вошли в резиновые зажимы.
8. Затяните болты крепления моментом 10Нм.
В статье не хватает:
- Качественных фото ремонта
