Замена генератора Nissan Primera 2001 - 2007

Инструменты:

• Гаечный ключ накидной прямой 8 мм
• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 12 мм
• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ накидной прямой 15 мм
• Насадка на вороток 8 мм
• Насадка на вороток 12 мм
• Насадка на вороток 14 мм
• Молоток малый
• Съемник
• Паяльник
• Тиски
• Гаечный ключ рожковый 24 мм

Детали и расходники:

• Щеточный узел
• Подшипник

1. Отключаем аккумулятор.

2. Откручиваем массу с двигателя (провод, притягивающийся винтом на 15).

3. Берем головку на 12 и откручиваем "плюс" с генератора под красным колпачком.

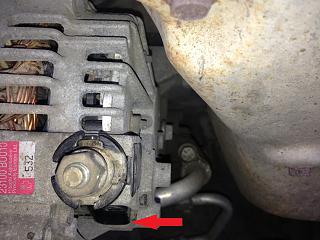

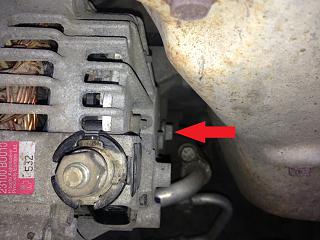

4. Вытаскиваем разъем с генератора, двухконтактный штекер.

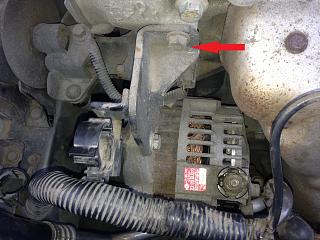

5. Берем ключ на 14 и откручиваем черное крепление генератора. Генератор должен отвалиться в сторону вентиляторов.

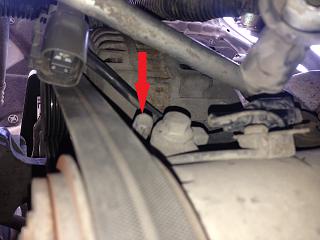

6. Немного откручиваем крепление ролика натяжителя ремня.

7. Ослабляем натяжку ремня при помощи головки на 8.

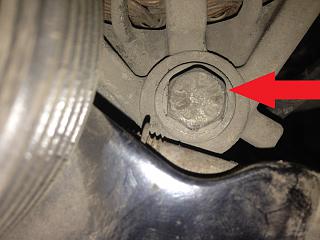

8. Берем ту же головку на 14 и просовываем руки вниз под генератор. С левой и правой стороны два винта. Откручиваем их.

9. Генератор в руках.

Разборка генератора

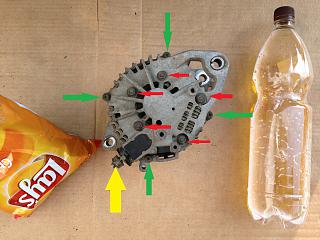

1. Смотрим на генератор сзади. Откручиваем 4 винта, стягивающие кожух генератора и статор. Откручиваем 5 гаек на 8 (стрелки красные), 1 гайка на 10, где "плюсовая" клемма (стрелка желтая).

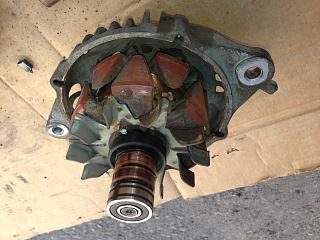

2. Берем в руки молоток и постукиваем. Генератор развалиться на части.

Примечание:

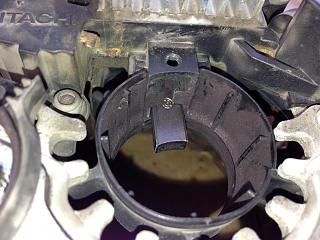

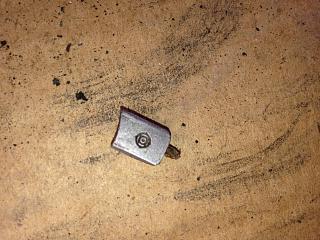

В итоге у меня одна щетка выпала и у неё был большой износ.

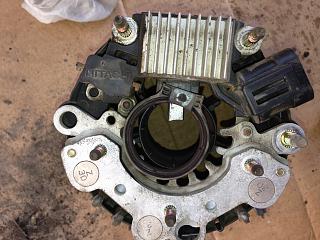

3. Подшипник у щеток генератора снимаем только съемником.

4. Чтобы поменять щетки, нужно снять пластиковую защиту и паяльником выпаять контакты щеток. Более подробно здесь.

5. Чтобы поменять подшипник у шкива, нужны тиски, и ключ на 24.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
• Описания ремонта
