Замена главного тормозного цилиндра Nissan Qashqai 2007 - 2013

Инструменты:

• Специальный ключ для тормозных трубопроводов 11 мм
• Гаечный ключ рожковый 13 мм
• Отвертка плоская средняя
• Пассатижи
• Медицинский шприц

Детали и расходники:

• Главный тормозной цилиндр
• Уплотнительное кольцо главного тормозного цилиндра
• Соединительные втулки главного тормозного цилиндра
• Емкость для слива тормозной жидкости
• Тормозная жидкость
• Защитные колпачки клапанов для выпуска воздуха

Примечание:

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты. При попытке отвернуть их обычным ключом, грани гаек сминаются. Поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

Специальные ключи для тормозных трубопроводов

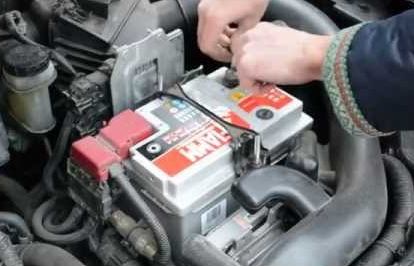

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя, как описано здесь.

3. Снимите пробку бачка и откачайте тормозную жидкость из бачка большим медицинским шприцем. Затем заверните пробку бачка главного тормозного цилиндра, чтобы исключить попадание туда мусора.

4. Для удобства выполнения работ снимите воздухоподводящий рукав.

5. Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жидкости.

6. Отсоедините колодку от датчика.

7. Отверните гайку крепления трубопровода к главному тормозному цилиндру.

8. Отведите трубопровод в сторону.

9. Аналогично отверните гайку крепления второго трубопровода и отведите его от главного тормозного цилиндра.

Примечание:

Гайки крепления трубопроводов расположены с разных сторон главного тормозного цилиндра.

Полезный совет:

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

10. Отсоедините от патрубка бачка шланг гидропривода выключения сцепления.

11. Отверните пластмассовую гайку крепления шумоизоляции.

12. Снимите гайку.

13. Отогните край шумоизоляции в сторону.

14. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

15. Снимите главный тормозной цилиндр в сборе с бачком.

16. Если на новом главном тормозном цилиндре отсутствует бачок или возникла необходимость замены резиновых соединительных втулок бачка, снимите бачок со старого цилиндра и установите его на новый тормозной цилиндр.

17. Подденьте уплотнительное кольцо.

18. Снимите его с корпуса главного тормозного цилиндра.

Предупреждение:

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

19. Установите главный тормозной цилиндр и все снятые детали в порядке, обратном снятию. Залейте тормозную жидкость и удалите воздух из системы.

В статье не хватает:

• Качественных фото ремонта
• Описания ремонта
• Фото инструмента
