Замена колодок Мазда 3 BL 2009 — 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Упор (башмак) противооткатный
  • Опорные стойки
  • Отвертка плоская большая
  • Отвертка плоская средняя
  • Домкрат винтовой
  • Шестигранный ключ 7 мм
  • Балонный ключ
  • Гаечный ключ рожковый 14 мм
  • Щетка металлическая
  • Специальное приспособление для вдавливания поршней — 09581-11000

Детали и расходники:

  • Ветошь
  • Тканевые перчатки
  • Резиновая груша или шприц
  • Медная смазка
  • Очиститель тормозов
  • Тормозная жидкость DOT 3 — Mazda 0000-77-130E10
  • Пружина тормозного суппорта — Mazda BP4K-33-233
  • Втулки направляющих пальцев — Mazda DDY2-33-69X
  • Задние колодки Mazda — C2Y3-26-48ZA (комплект)

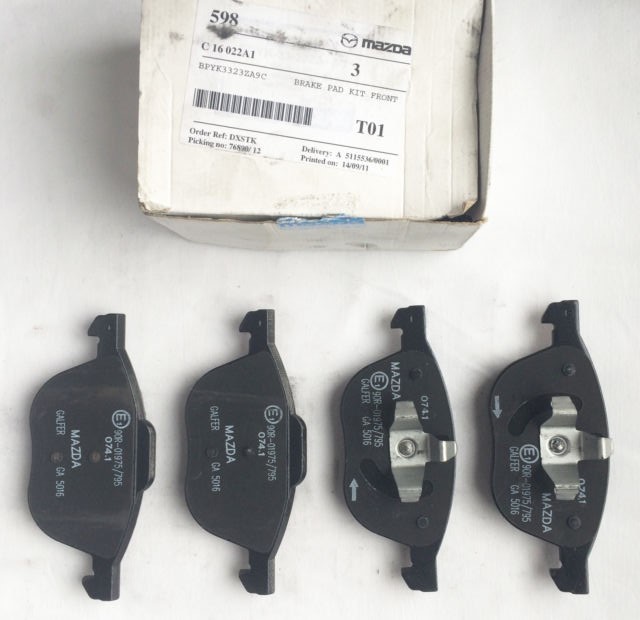

  • Передние колодки Mazda — BPYK-33-23ZC9C (комплект)

Периодичность замены колодок Мазда 3

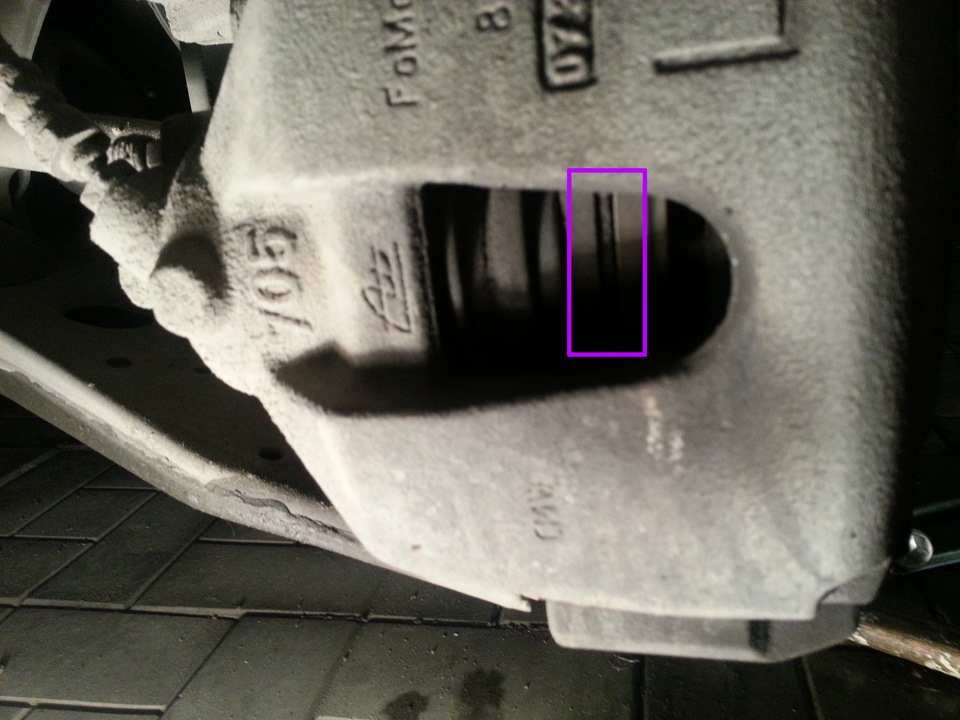

На ресурс передних тормозных элементов влияет не только их качество, но и манера вождения. Задние элементы могут откатать около 50–70 тысяч км., а передние изнашиваются уже к 30-й тысяче. Минимальная толщина фрикционной накладки должна быть не менее 3 мм.

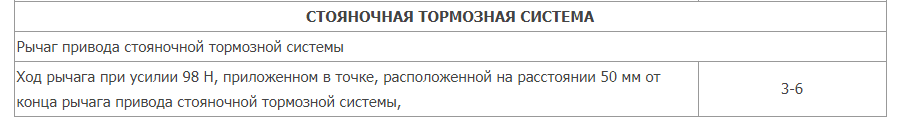

Технические характеристики компонентов тормозной системы

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

Примечание:

Проверять состояние и степень износа колодок следует не реже, чем через 15 тыс. км пробега.

Замена передних или задних колодок Мазда 3 всегда проходит попарно. Чтобы обеспечить хорошую работу механизма и равномерное распределение тормозных усилий, уровень износа должен быть одинаковым. Если диагностика покажет, что детали имеют разный уровень износа, необходимо не только определить и устранить причину этого, но и заменить нерабочие детали.

Принцип замены с левой и правой сторон одинаковый.

Замена передних колодок Мазда 3. Порядок выполнения работ:

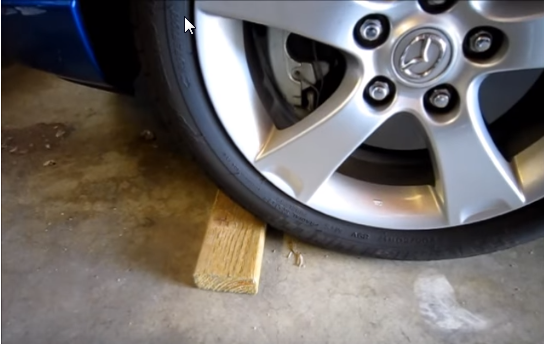

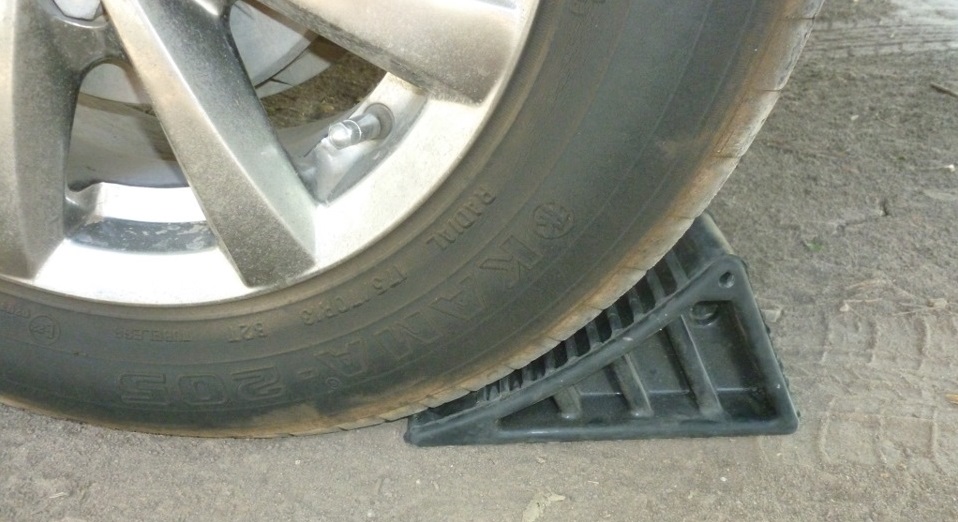

1. Затормозите автомобиль стояночным тормозом. Под колеса положите противооткатные упоры.

Замена колодок Мазда 3 BL

2. Приподнимите домкратом переднюю часть автомобиля. Дополнительно зафиксируйте его надежными опорами.

Замена колодок Мазда 3 BL

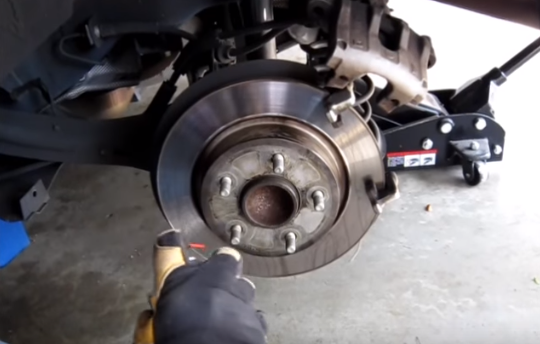

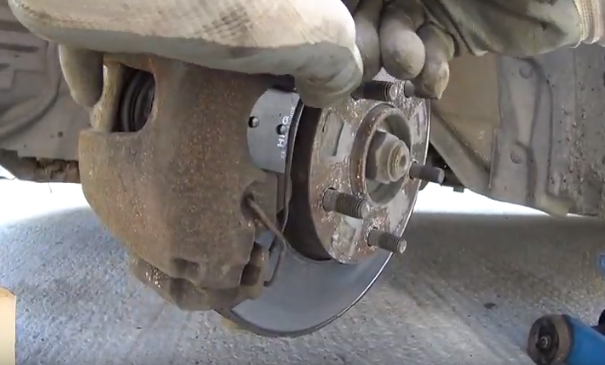

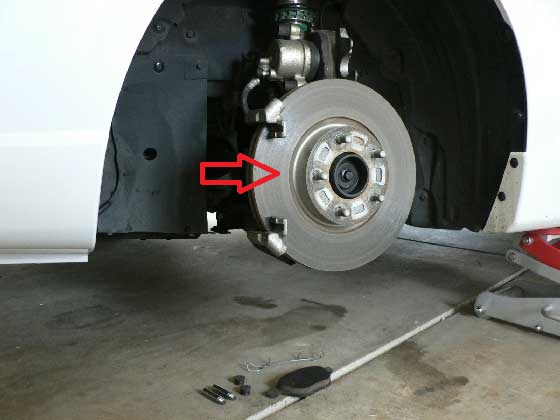

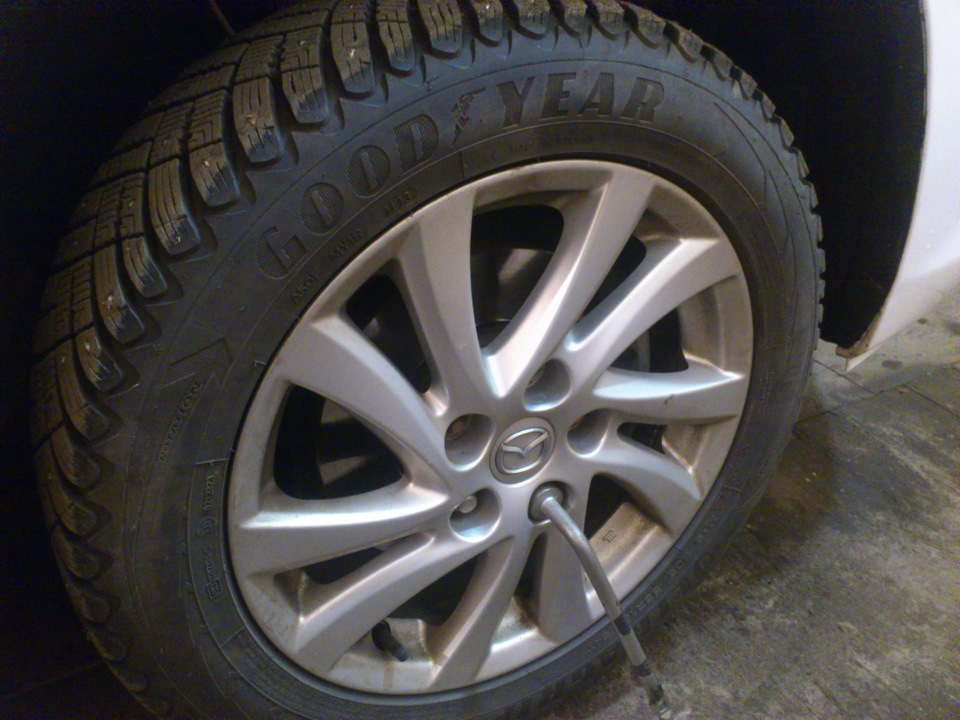

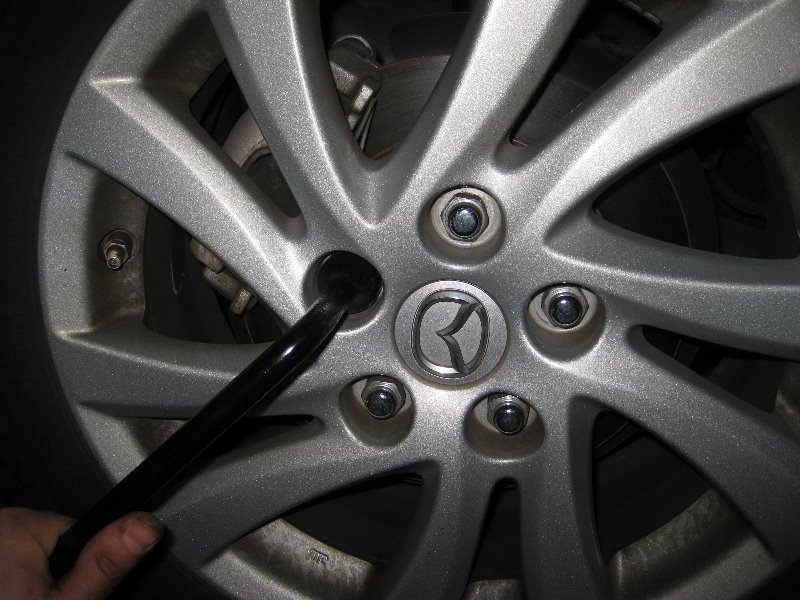

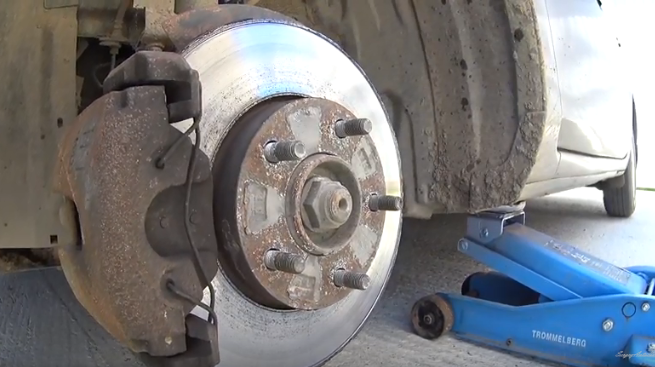

3. Снимите переднее колесо.

Замена колодок Мазда 3 BL

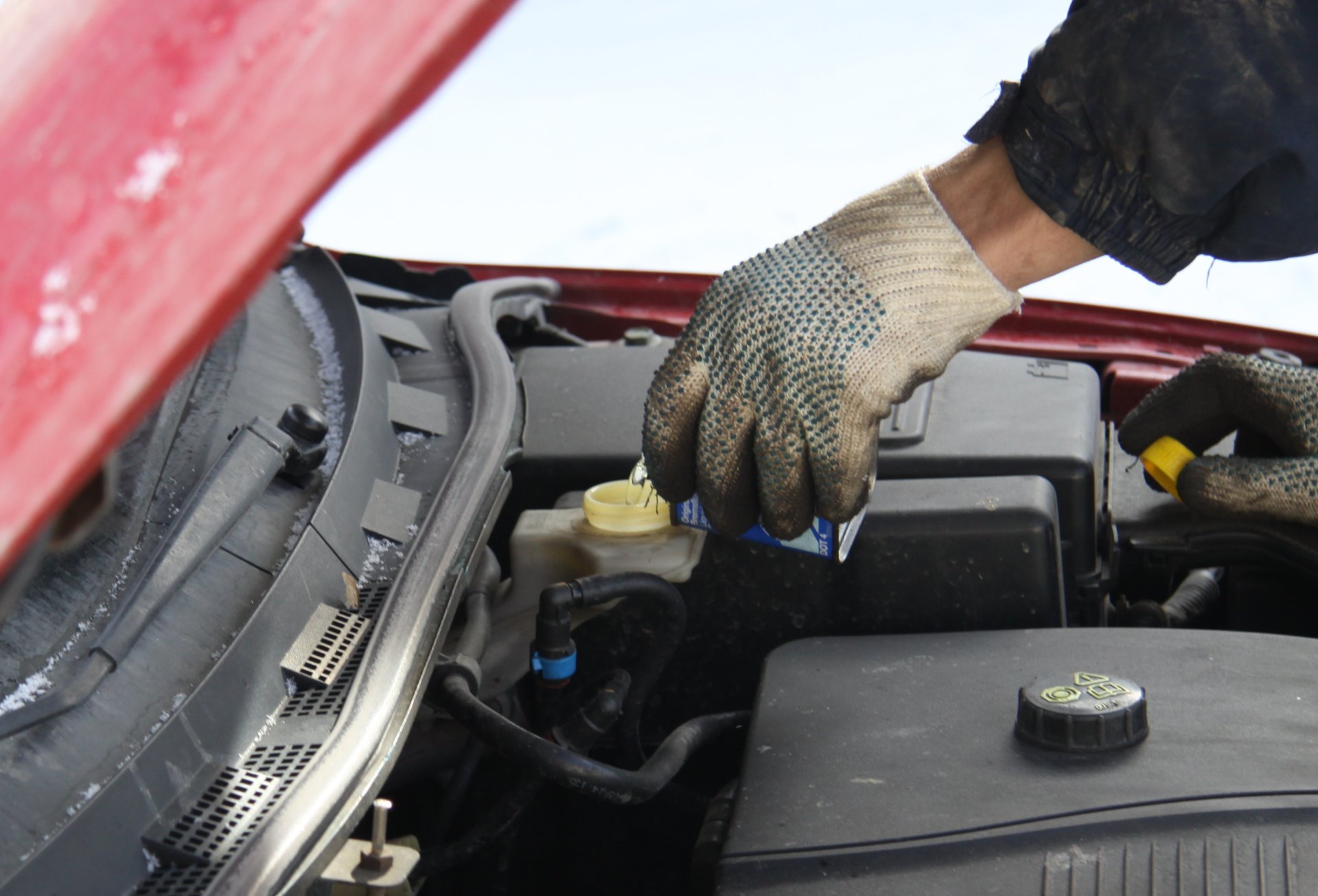

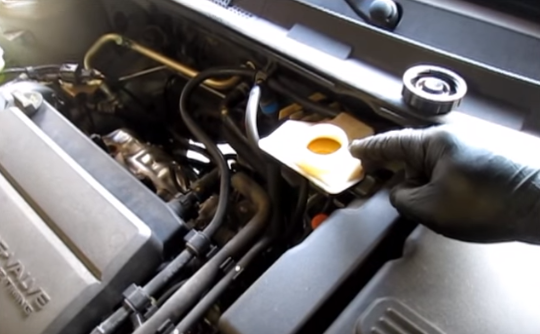

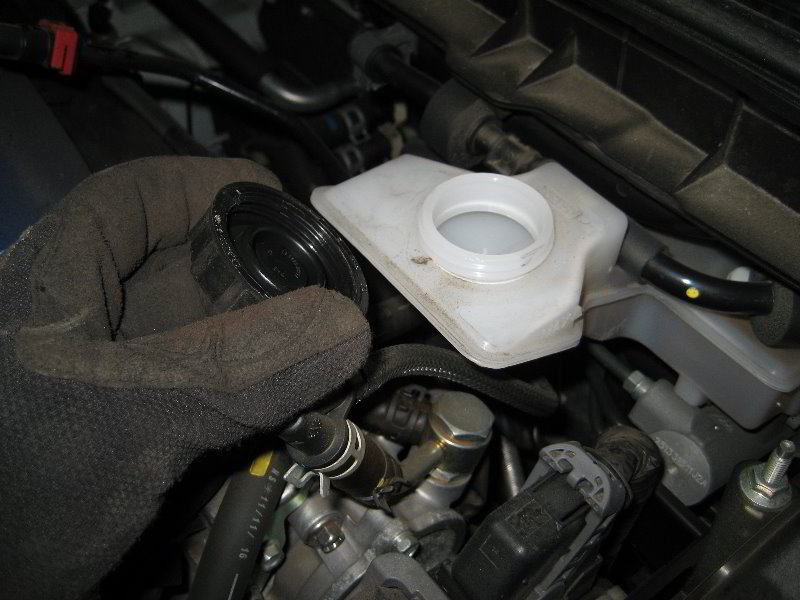

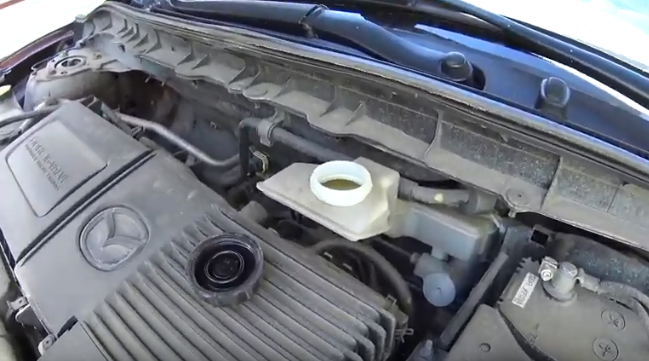

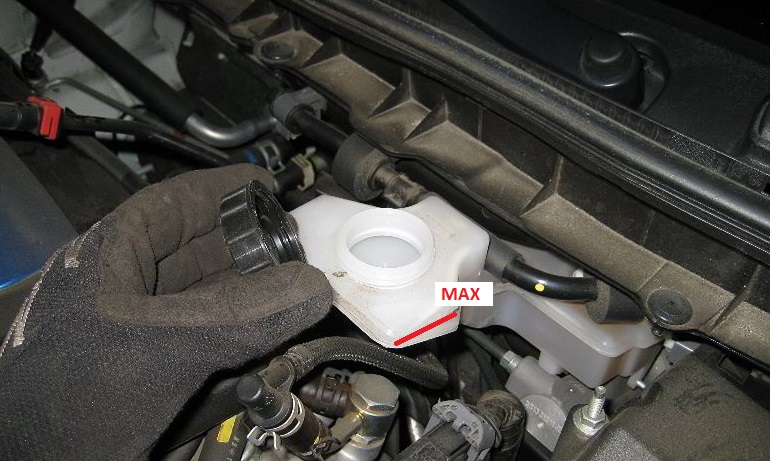

4. Под капотом откройте крышку бачка сцепления и тормозов. Проверьте уровень жидкости. При износе колодок её может оказаться больше верхнего предела, что чревато переливанием во время развода поршней. Если нужно, отберите шприцем лишнее.

Замена колодок Мазда 3 BL

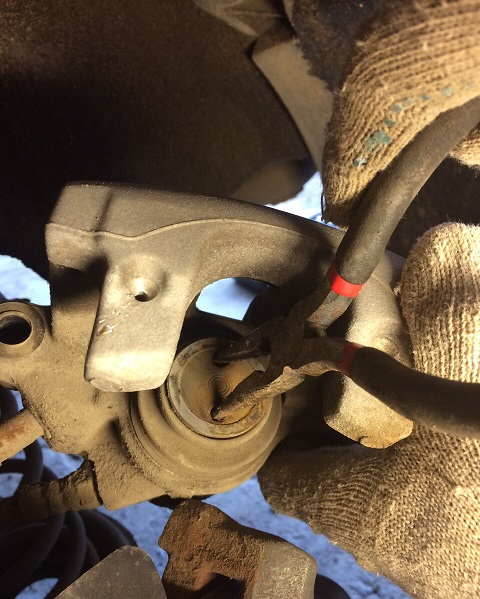

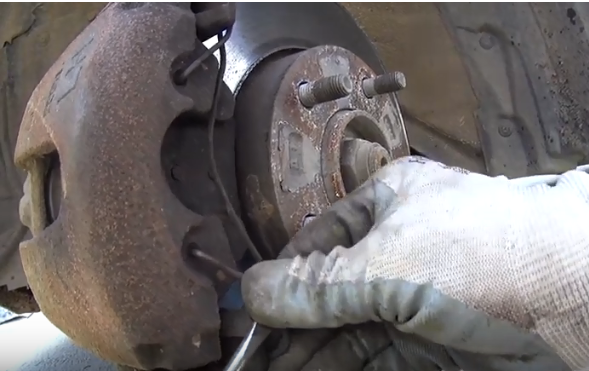

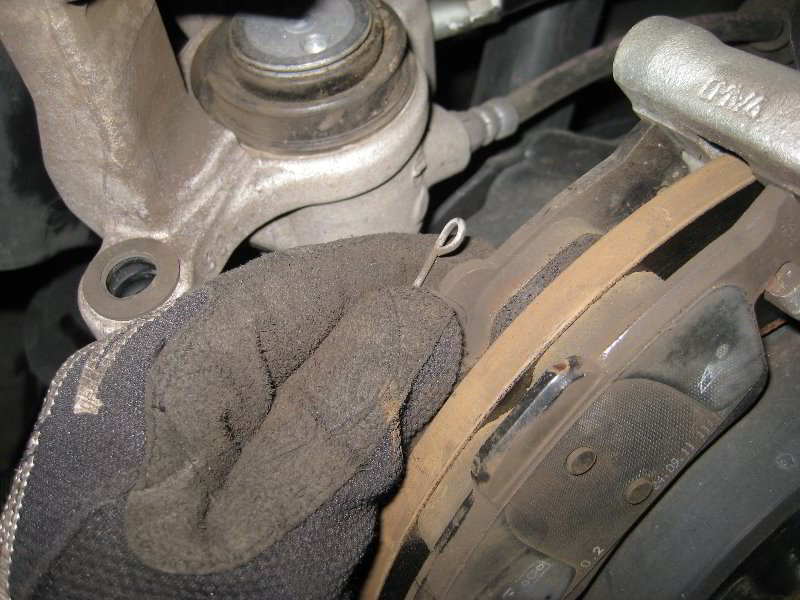

5. Шлицевой отверткой подденьте пружинный фиксатор, выведите его концы из отверстий в суппорте и снимите.

Замена колодок Мазда 3 BL

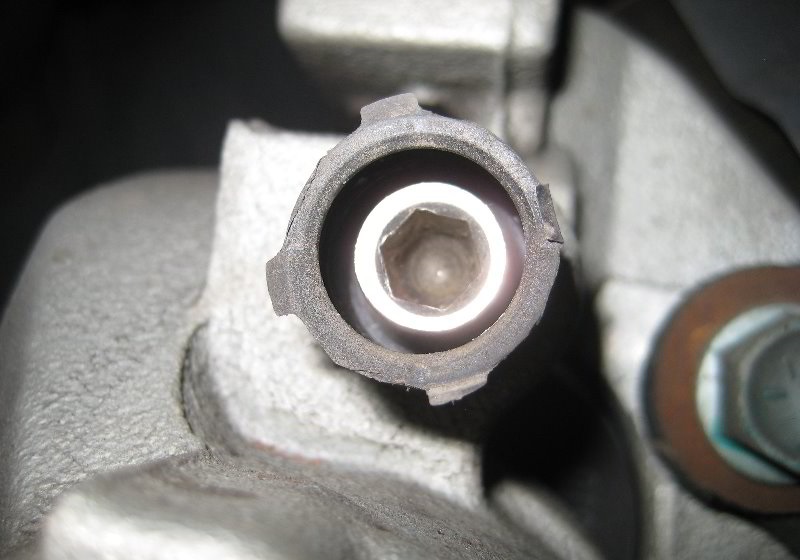

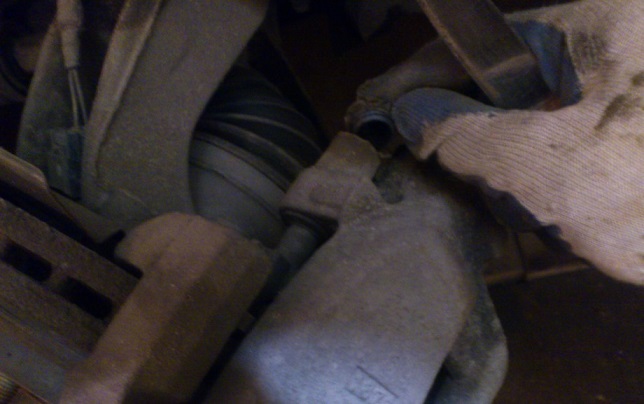

6. Снимите 2 резиновые заглушки защитных чехлов направляющих пальцев суппорта.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

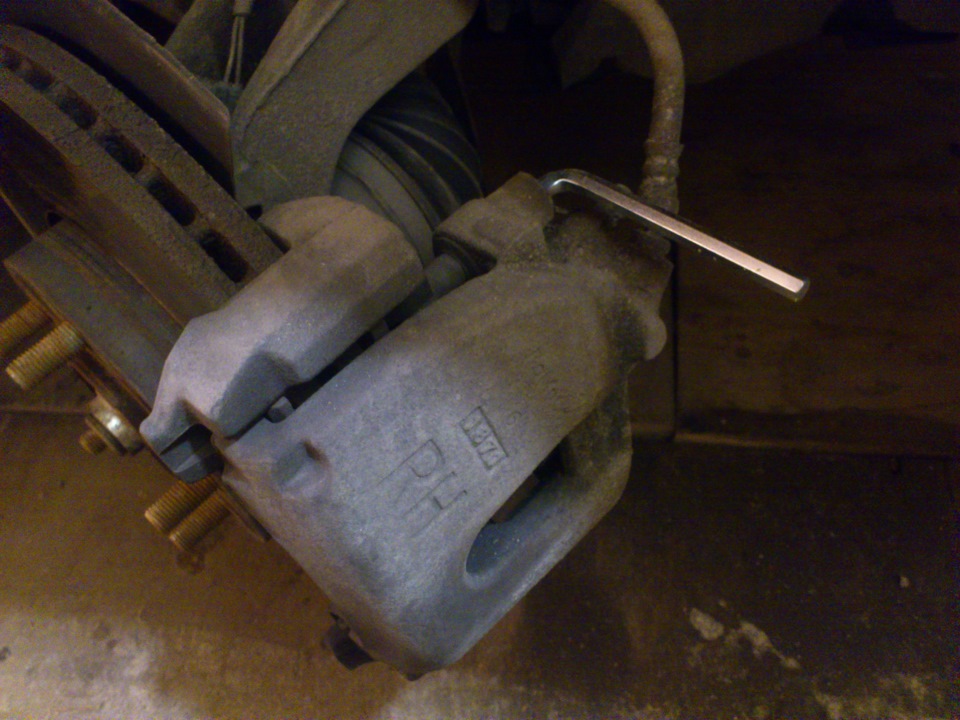

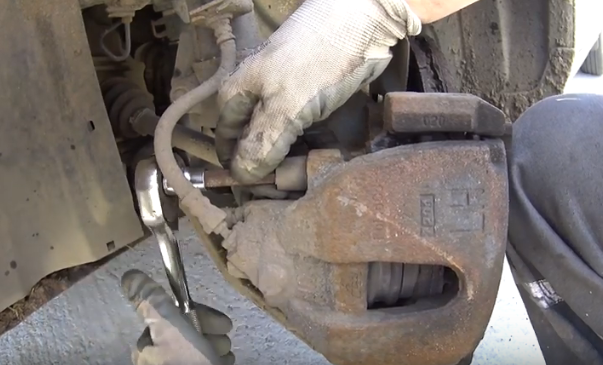

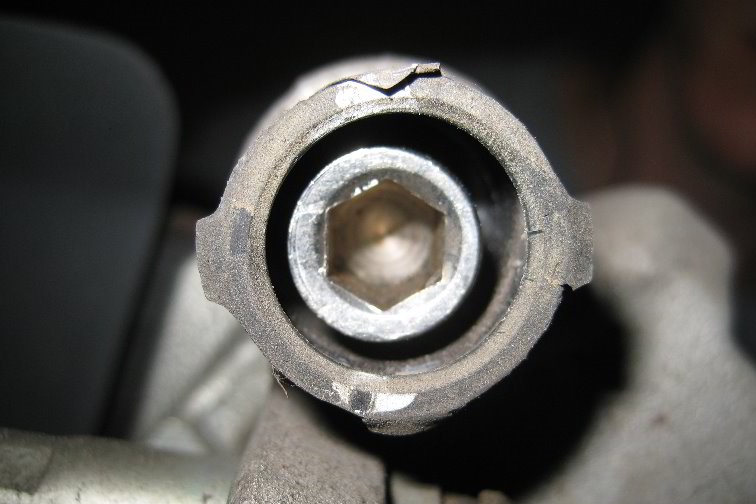

7. Вставьте в отверстие шестигранник на 7. Выкрутите верхний и нижний направляющие пальцы.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

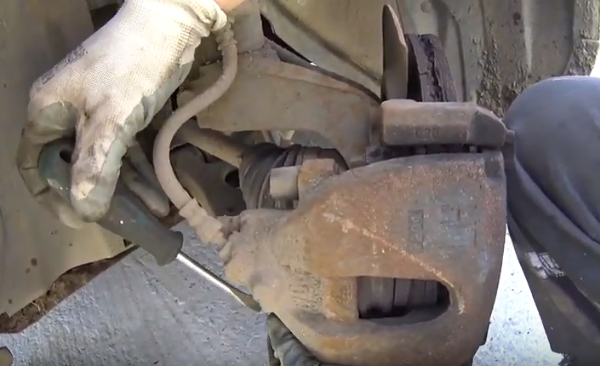

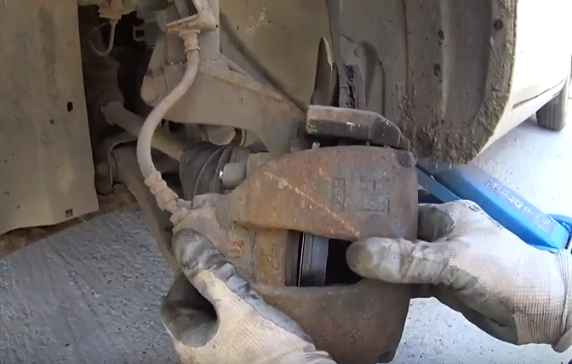

8. Расслабьте тормозной поршень, просовывая отвертку между внутренней колодкой и тормозным диском.

Замена колодок Мазда 3 BL

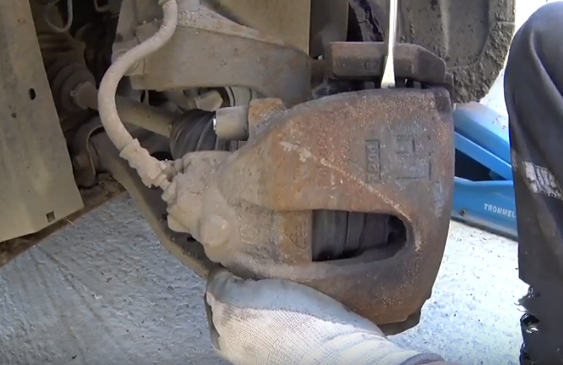

9. Подденьте отверткой и снимите передний суппорт.

Замена колодок Мазда 3 BL

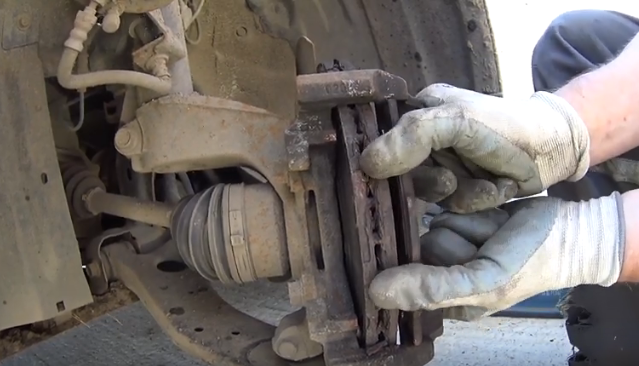

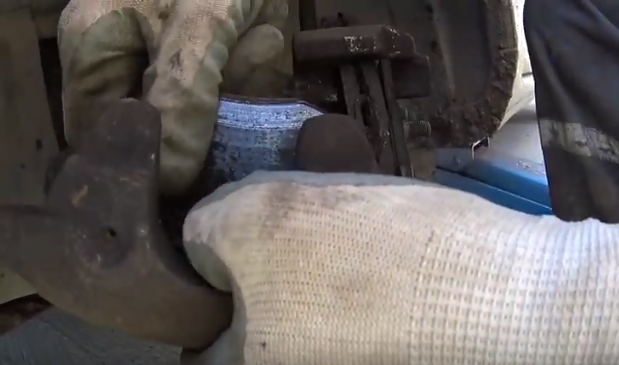

10. Достаньте из направляющей суппорта внешнюю тормозную колодку.

Замена колодок Мазда 3 BL

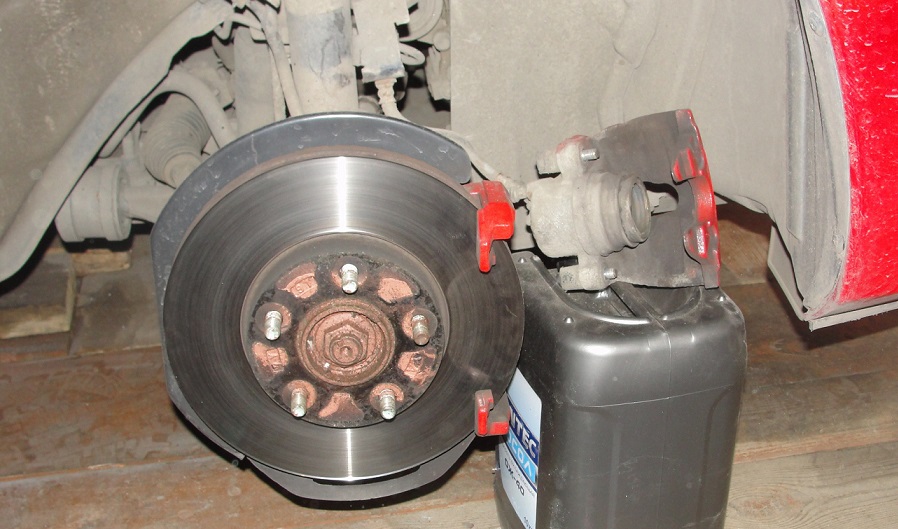

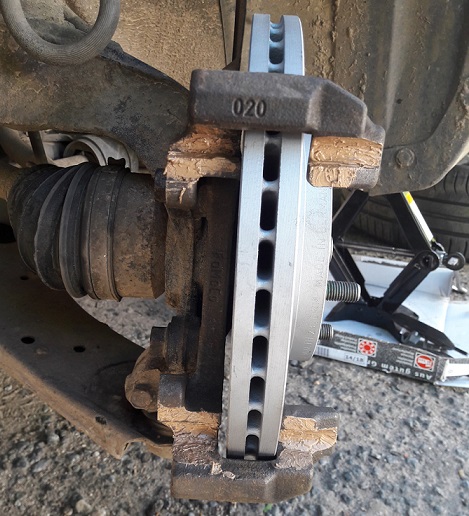

11. Подвяжите снятый суппорт проволокой или шнуром к пружине передней подвески (не оставляйте его висеть на тормозном шланге!)

Замена колодок Мазда 3 BL

Или, как вариант, уложите на подставку.

Замена колодок Мазда 3 BL

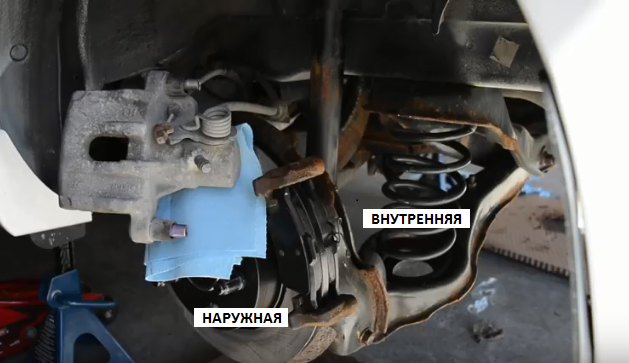

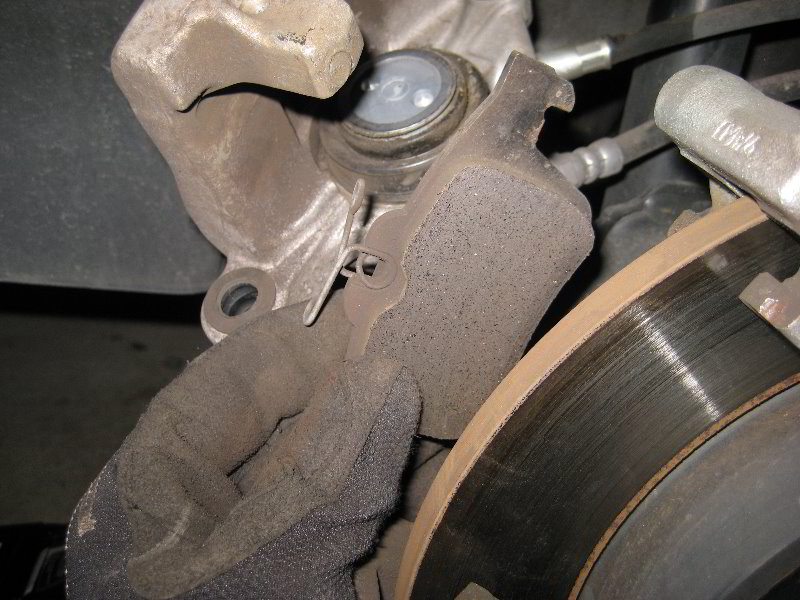

12. Внутренняя колодка имеет фиксатор, с помощью которого она плотно фиксируется в поршне. Для снятия колодки покачиваем ее и выводим фиксатор из углубления в поршне.

Замена колодок Мазда 3 BL

Примечание:

После разборки тормозного механизма нельзя нажимать на педаль тормоза, так как поршень может выйти из тормозного цилиндра, тормозная жидкость вытечет и придется прокачивать тормозную систему.

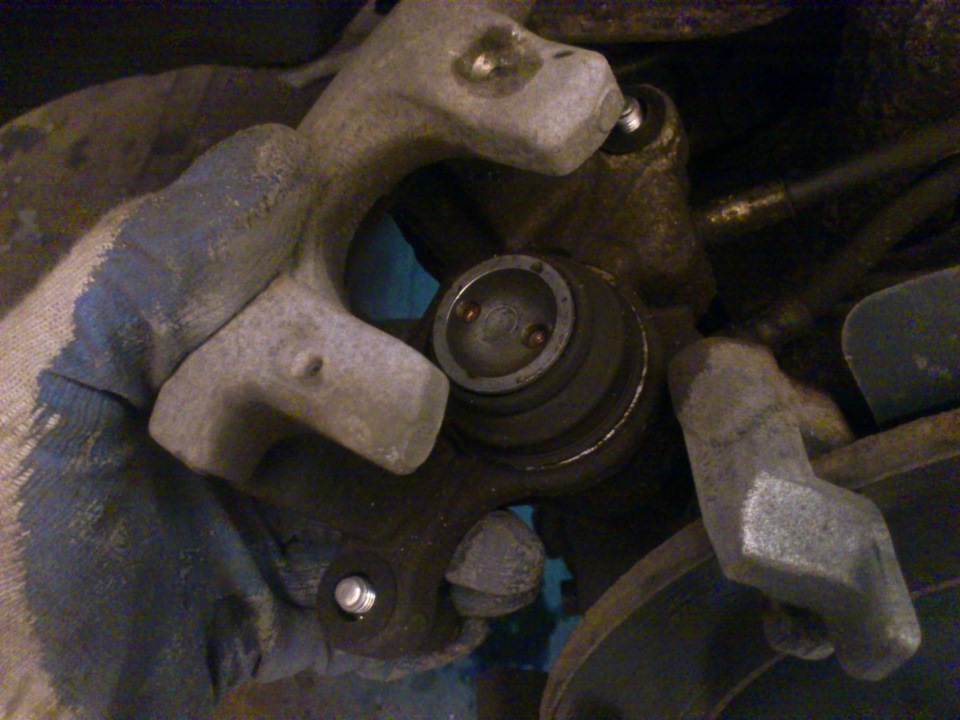

13. Если часть поршня, которая выступает с тормозного цилиндра, мешает установке элемента, нужно утопить поршень обратно в цилиндр.

Замена колодок Мазда 3 BL

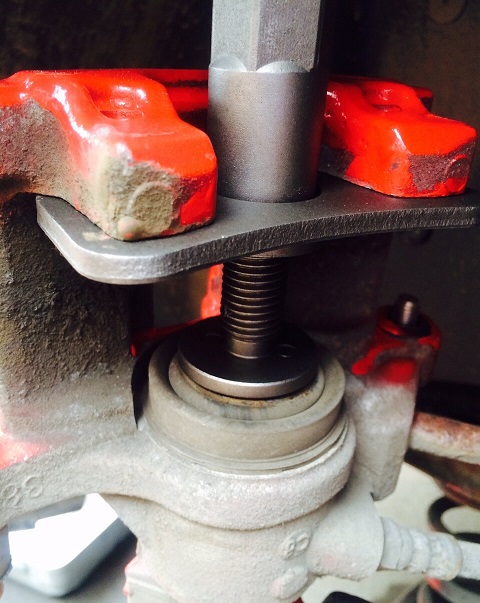

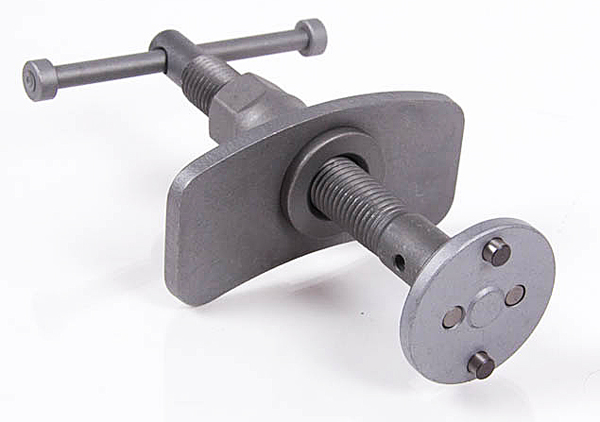

14. Для этого, возьмите специальное приспособление и уприте его на выступы суппорта. Заверните от руки винт до упора в поршень.

Замена колодок Мазда 3 BL

Примечание:

Утапливайте поршень постепенно. Не забывайте контролировать уровень жидкости в тормозном бачке, поскольку при утапливании жидкость поднимается, и может вытекать.

Замена колодок Мазда 3 BL

При необходимости, отберите жидкость резиновой грушей или шприцем.

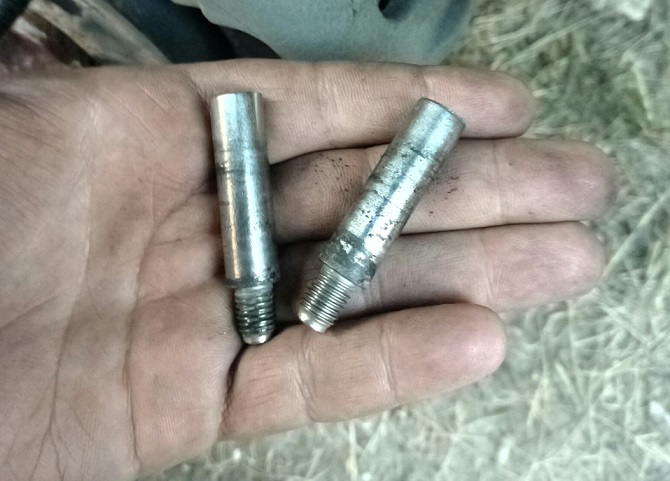

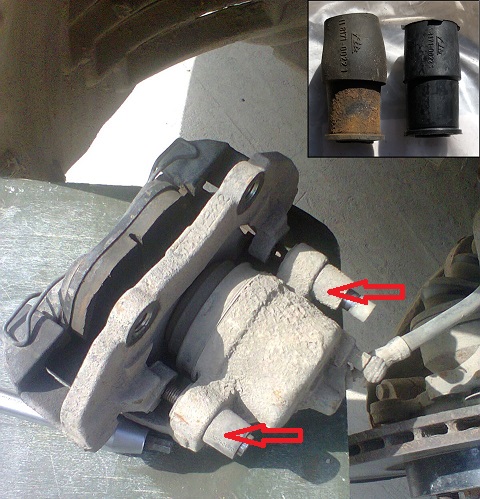

15. Проверьте состояние втулок направляющих пальцев. Если они повреждены, замените их на новые.

Замена колодок Мазда 3 BL

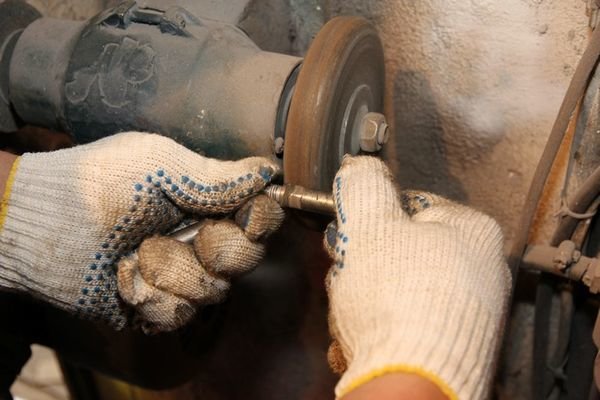

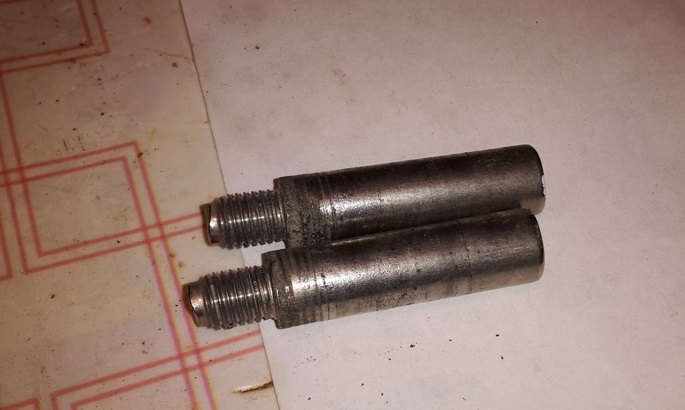

16. Очистите пальцы суппорта от загрязнений.

Замена колодок Мазда 3 BL

17. Если на поверхности пальца заметны продукты окисления, обработайте их очень мелкой наждачкой или на заточном станке с помощью полировального мягкого круга. При наличии следов сильного износа, направляющие пальцы нужно заменить на новые.

Замена колодок Мазда 3 BL

18. Смочите очистителем тормозов направляющие колодок и край тормозного диска. Очистите их металлической щеткой.

Замена колодок Мазда 3 BL

19. Смажьте направляющие медной смазкой.

Замена колодок Мазда 3 BL

20. Специальным очистителем тормозов очистите с обеих сторон поверхность тормозного диска.

Замена колодок Мазда 3 BL

Примечание:

Специальный очиститель отлично устраняет тормозную пыль, грязь, следы масла и нагара. Он восстанавливает работу тормозов и АБС, обеспечивает подвижность деталей и высыхает, не оставляя следов на рабочих поверхностях.

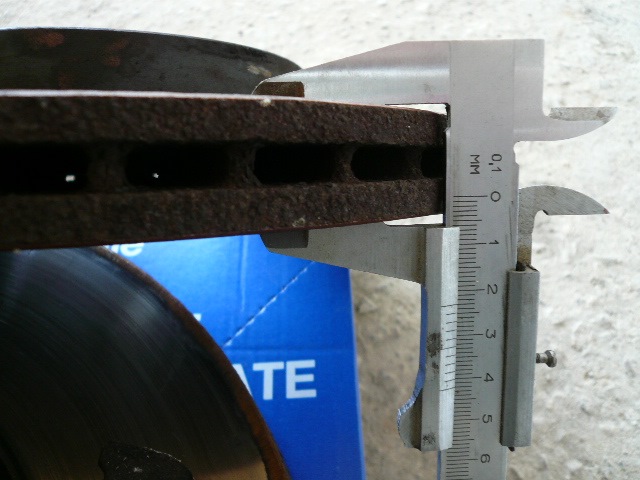

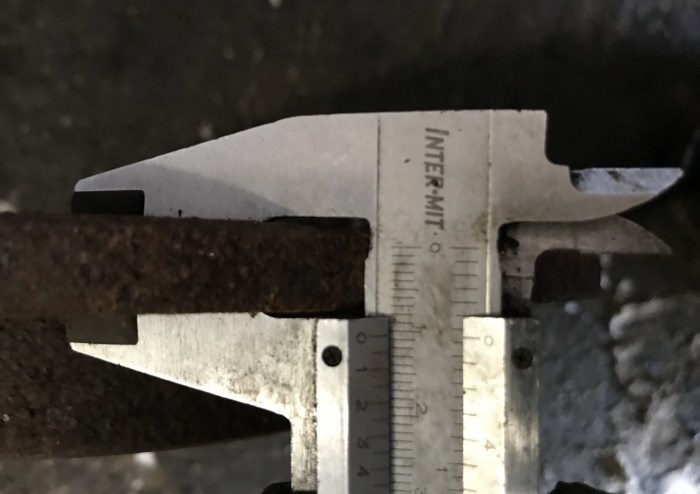

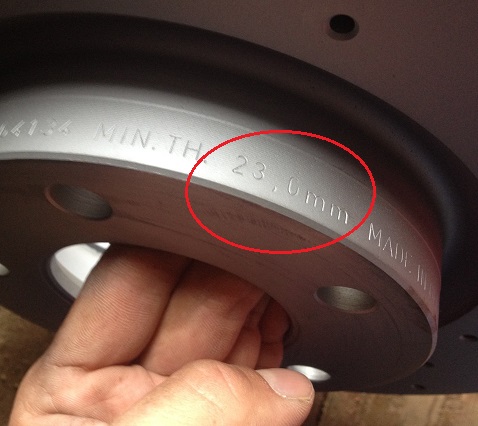

21. Перед заменой передних колодок Мазда 3, замерьте толщину тормозного диска и оцените его состояние. Если толщина меньше 23 мм, — диск придется заменить.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

22. Установите внутреннюю колодку (ее пружины должны плотно войти в поршень).

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

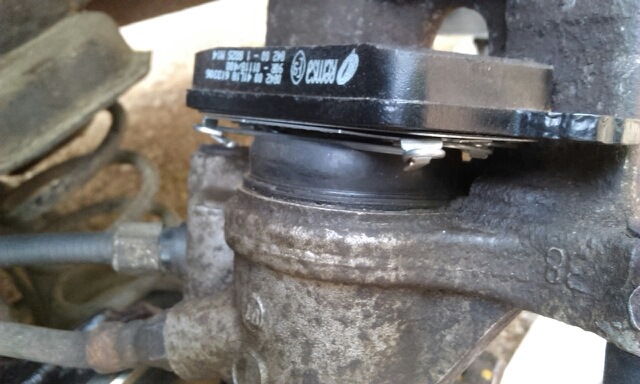

23. Затем установите внешнюю колодку. Она должна зайти в пазы без усилий, поскольку предварительно были очищены посадочные места.

Замена колодок Мазда 3 BL

Примечание:

Перед установкой обязательно сравните новые и изношенные элементы, и их пружинные фиксаторы. Металлические подложки должны быть идентичны по геометрическим размерам.

Замена колодок Мазда 3 BL

24. Установите суппорт на место.

Замена колодок Мазда 3 BL

25. Шестигранником на 7 заверните направляющие пальцы.

Замена колодок Мазда 3 BL

26. Установите резиновые заглушки.

Замена колодок Мазда 3 BL

27. Установите пружинный фиксатор.

Замена колодок Мазда 3 BL

28. Нажмите пару раз на педаль тормоза (это нужно для самоустановки зазоров между тормозными колодками и диском).

29. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

Замена колодок Мазда 3 BL

30. Если будет нужно, долейте жидкость до нормы.

Замена колодок Мазда 3 BL

Примечание:

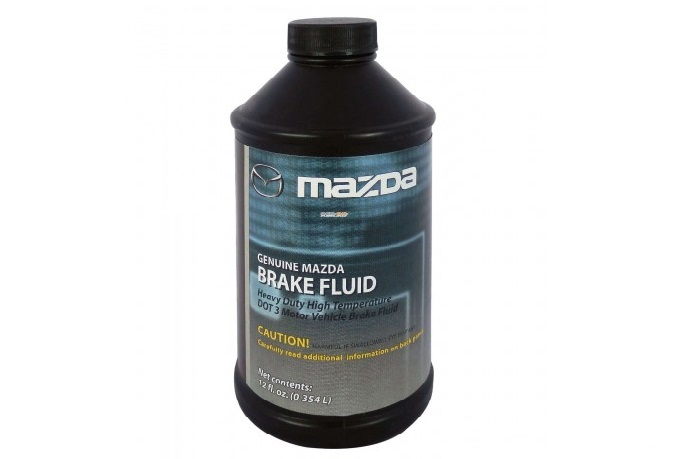

В руководстве по эксплуатации Mazda 3 рекомендуется использовать тормозную жидкость класса SAE J1703, FMVSS 116, DOT 3 и DOT 4.

Тормозная жидкость Mazda 0000-77-130E10

31. Установите обратно колесо.

Замена колодок Мазда 3 BL

32. Проверьте и отрегулируйте стояночную тормозную систему.

33. Аналогично замените колодки с другой стороны транспорта.

Замена колодок Мазда 3 BL

Видео замены передних колодок Мазда 3 BL:

https://www.youtube.com/watch?v=TBrAl74Mxy4

Замена задних колодок Мазда 3. Порядок выполнения работ:

1. Затормозите автомобиль стояночным тормозом. Под передние колеса положите противооткатные упоры.

Замена колодок Мазда 3 BL

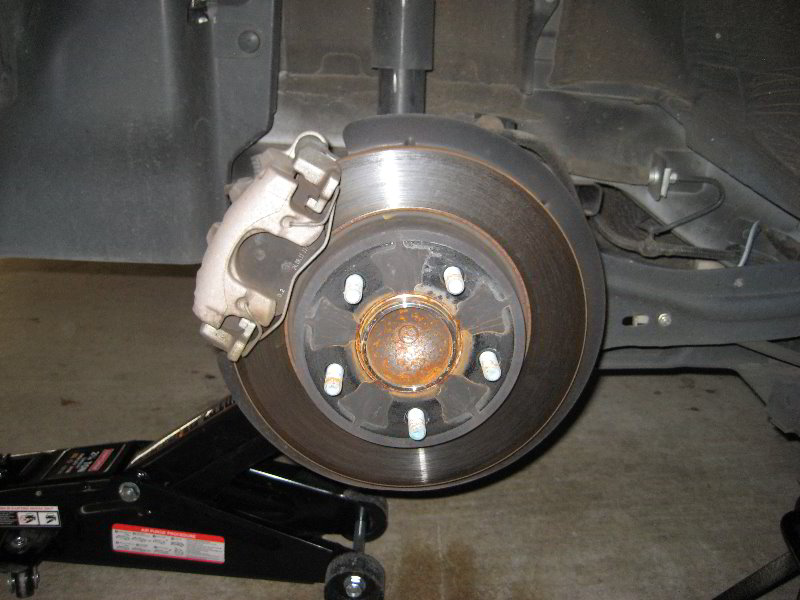

2. Приподнимите домкратом заднюю часть автомобиля. Дополнительно зафиксируйте его надежными опорами.

Замена колодок Мазда 3 BL

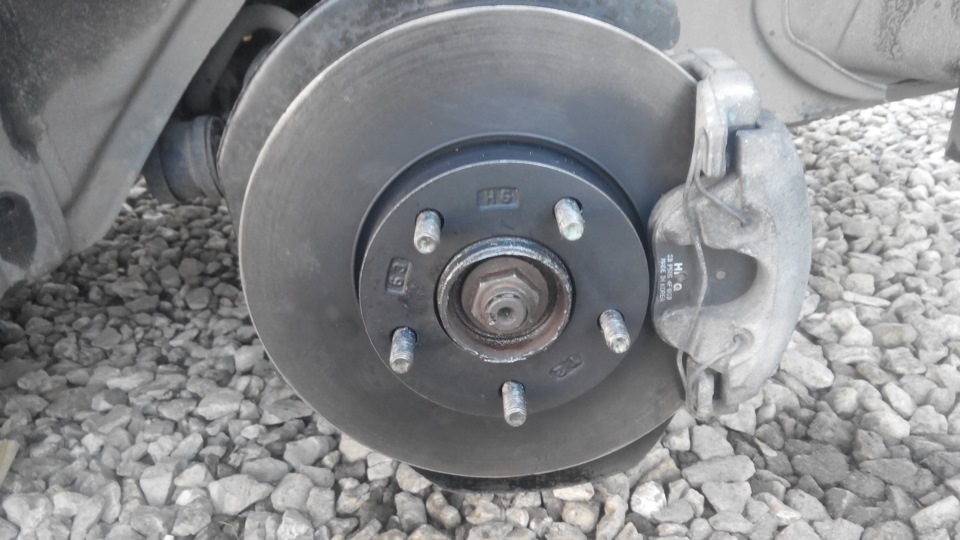

3. Снимите колесо.

Замена колодок Мазда 3 BL

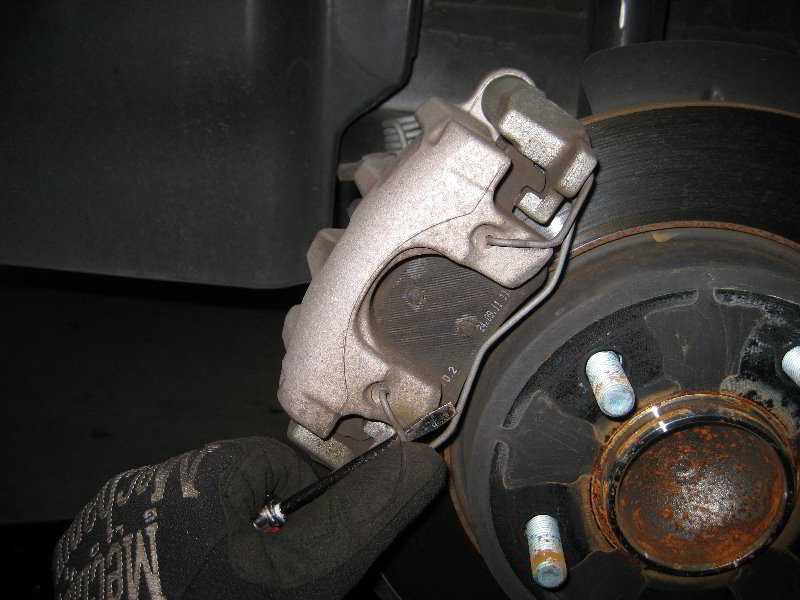

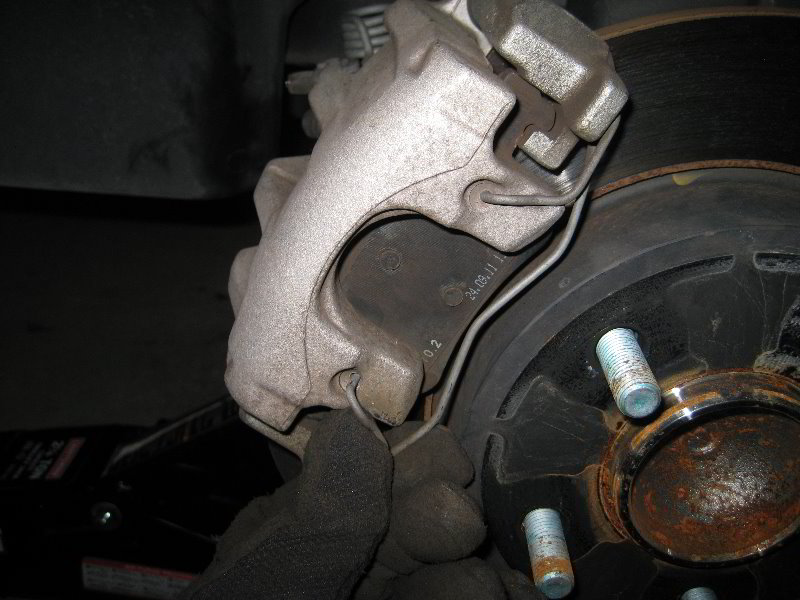

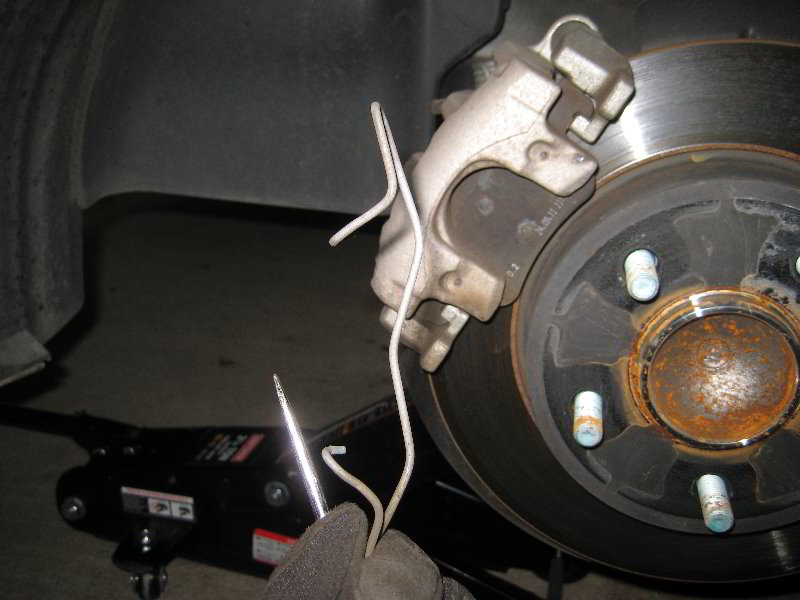

4. Шлицевой отверткой подденьте пружинный фиксатор. Выведите концы фиксатора из отверстий в суппорте и снимите его.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

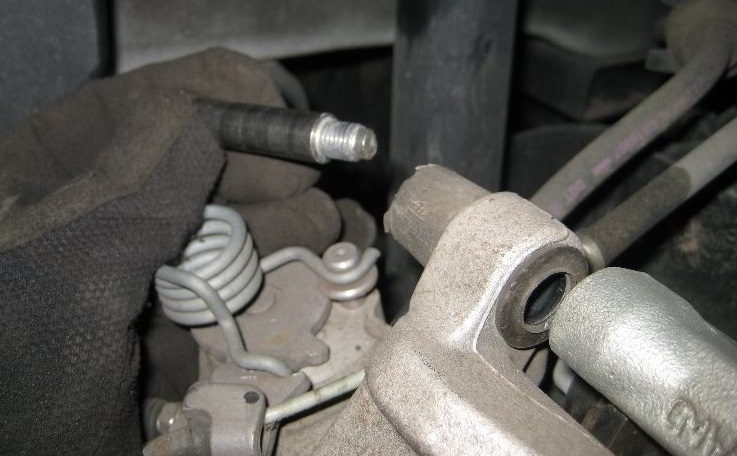

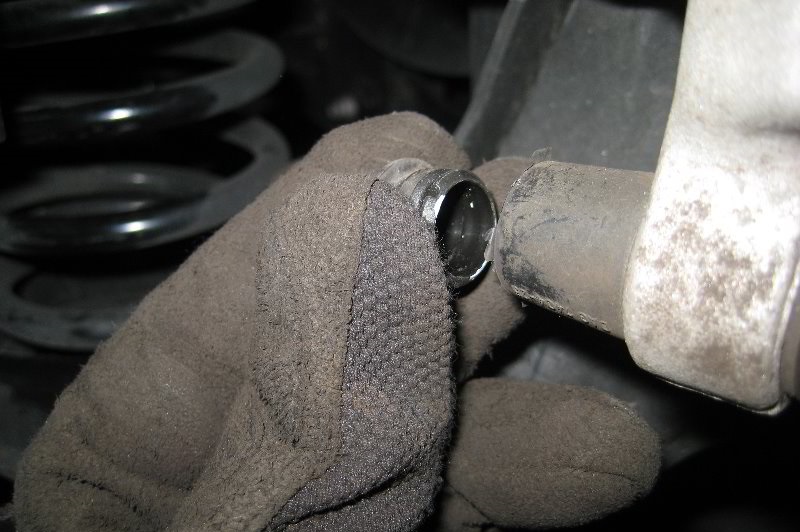

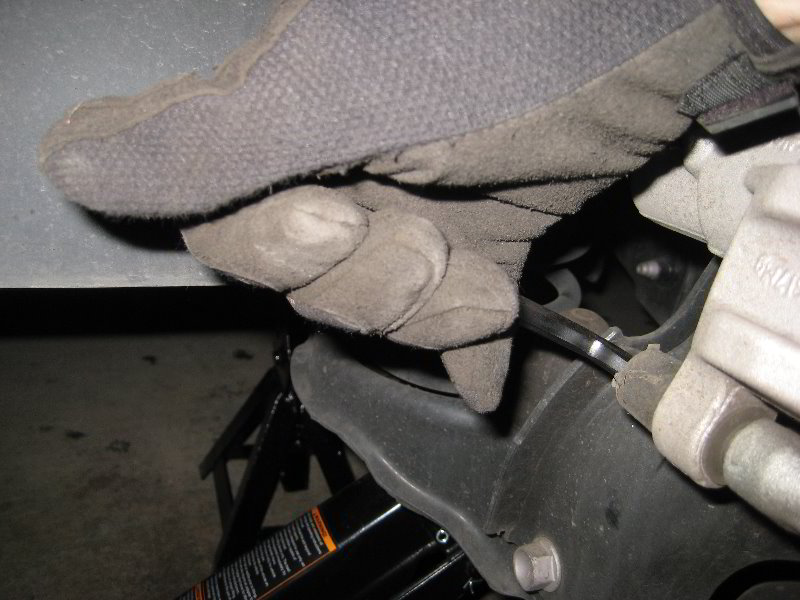

5. Достаньте две резиновые заглушки направляющих пальцев заднего суппорта.

Замена колодок Мазда 3 BL

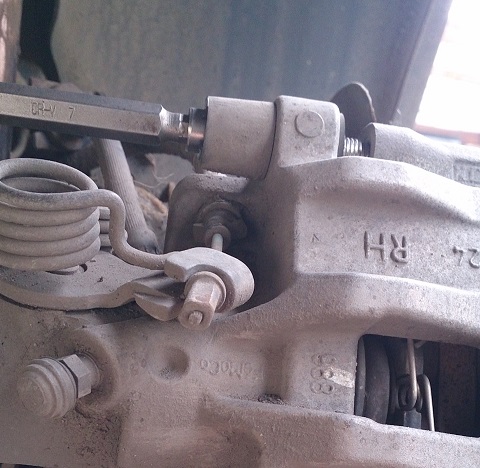

6. Вставьте в отверстие шестигранник на 7. Выкрутите 2 направляющих пальца.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

7. Извлеките направляющие из суппорта.

Замена колодок Мазда 3 BL

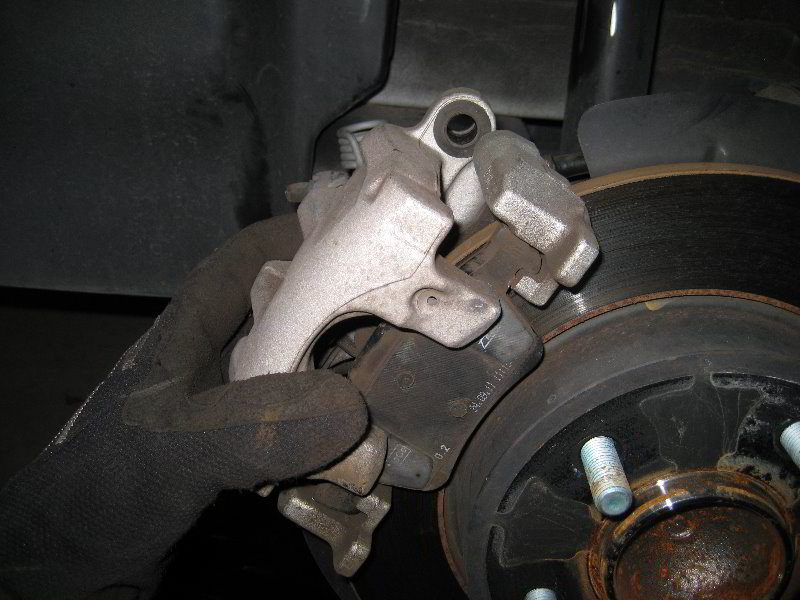

8. Снимите задний суппорт.

Замена колодок Мазда 3 BL

Примечание:

Не нажимайте на педаль тормоза после снятия суппорта, так как поршень может полностью выйти из тормозного цилиндра, тормозная жидкость вытечет и придется снова заполнять тормозную систему жидкостью и прокачивать ее.

9. Подвесьте снятый суппорт на проволоке (не оставляйте его висеть на тормозном шланге!)

10. Выньте внутреннюю тормозную колодку.

Замена колодок Мазда 3 BL

11. Выньте внешнюю колодку.

Замена колодок Мазда 3 BL

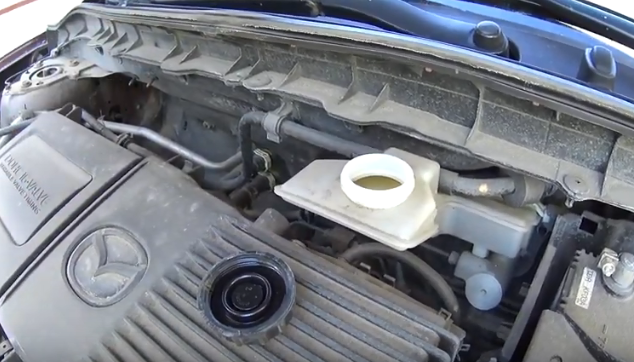

12. Под капотом откройте крышку бачка сцепления и тормозов. Проверьте уровень жидкости. При износе колодок её может оказаться больше верхнего предела, что чревато переливанием во время развода поршней. Если нужно, отберите шприцем лишнее.

Замена колодок Мазда 3 BL

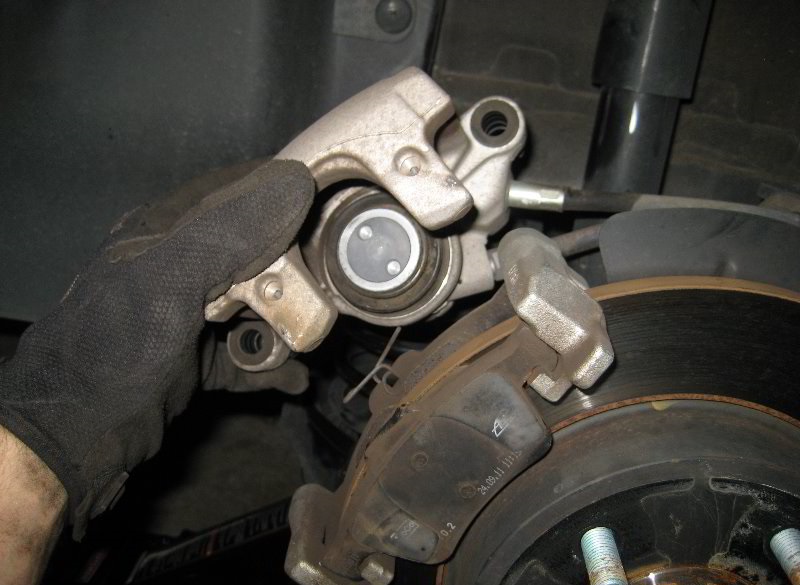

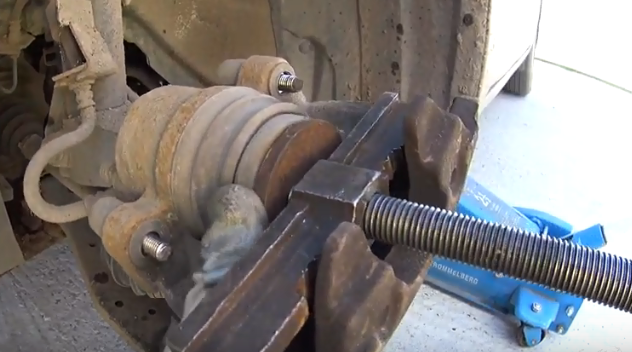

13. Дальше нужно будет утапливать поршень суппорта в цилиндр. Для этого используется специальное приспособление.

Приспособление для вдавливания поршней 09581-11000

Отверстия в поршне совместите с двумя выступами на торце инструмента. Вращайте цилиндр приспособления до упора в суппорт. Для утапливания поршня в тормозной цилиндр заподлицо с пыльником, накидным ключом на 14 поворачивайте стержень инструмента по часовой стрелке.

Замена колодок Мазда 3 BL

Примечание:

При отсутствии специального приспособления, можно воспользоваться пассатижами с узкими губками или другим ключом с подходящими лапками для пазов поршня (концы губок пассатижей необходимо вставить в отверстия в поршне).

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

Примечание:

Утапливать поршень в задний суппорт, как на переднем, недопустимо! Это неизбежно приведёт к его повреждению и последующей замене. На задних тормозных механизмах поршень должен утапливаться с одновременным вращением.

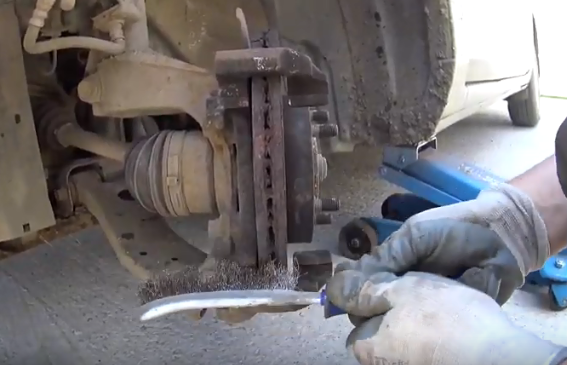

14. Смочив очистителем тормозов, металлической щеткой очистите посадочные места колодок от грязи и ржавчины.

Замена колодок Мазда 3 BL

15. Нанесите специальную высокотемпературную смазку на места контакта задних колодок с направляющей.

Замена колодок Мазда 3 BL

16. Специальным очистителем для тормозов очистите тормозной диск.

Замена колодок Мазда 3 BL

17. Перед заменой тормозных колодок Мазда 3, обязательно проверьте состояние и толщину тормозного диска. Если она меньше 9 мм, — диск придется заменить.

Замена колодок Мазда 3 BL

18. Установите внутреннюю тормозную колодку на место.

Замена колодок Мазда 3 BL

Примечание:

На внутренней колодке установлена пружина.

Замена колодок Мазда 3 BL

19. Затем установите наружную колодку.

Замена колодок Мазда 3 BL

Замена колодок Мазда 3 BL

Примечание:

Перед установкой обязательно сравните новые и изношенные элементы, и их пружинные фиксаторы. Металлические подложки должны быть идентичны по геометрическим размерам.

Замена колодок Мазда 3 BL

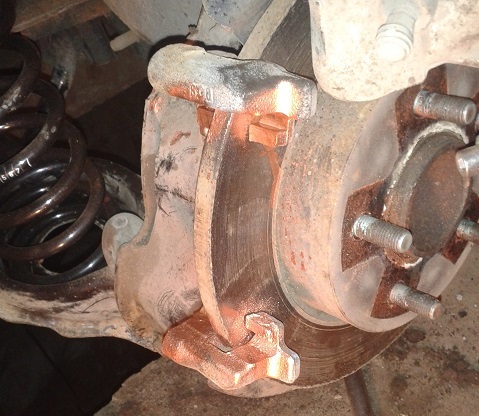

20. Металлической щеткой очистите от загрязнений направляющие пальцы суппорта. При обнаружении следов сильного износа, замените на новые.

Замена колодок Мазда 3 BL

21. Проверьте состояние втулок направляющих пальцев. Если они достаточно повреждены, замените на новые.

Замена колодок Мазда 3 BL

22. Установите задний суппорт.

Замена колодок Мазда 3 BL

23. Возьмите шестигранный ключ на 7. Заверните обратно направляющие пальцы.

Замена колодок Мазда 3 BL

24. Наденьте на направляющие резиновые заглушки.

Замена колодок Мазда 3 BL

25. Установите обратно пружину в отверстия в заднем суппорте.

Замена колодок Мазда 3 BL

26. Для самоустановки колодок, несколько раз нажмите на педаль тормоза.

27. Проверьте уровень жидкости в тормозном бачке. Он должен находится ближе к отметке МАХ.

Замена колодок Мазда 3 BL

28. При необходимости, долейте жидкость до необходимого уровня.

Замена колодок Мазда 3 BL

Примечание:

В руководстве по эксплуатации Mazda 3 рекомендуется использовать тормозную жидкость класса SAE J1703, FMVSS 116, DOT 3 и DOT 4.

 29. Установите обратно заднее колесо.

Замена колодок Мазда 3 BL

30. Проверьте и отрегулируйте стояночную тормозную систему.

31. Аналогично замените задние колодки и с другой стороны.

Видео замены задних колодок Мазда 3 BL:

https://www.youtube.com/watch?v=qKhjsRNplr8

Аналоги других производителей передних колодок Мазда 3 (комплект):

Колодки передние Mazda BPYK-33-23ZC9C

  • Markon 12700175 от 594 руб.;                     Japan Parts P A3-00AF от 1 223 руб.;
  • Fortech FB-1208 F от 744 руб.;                     Valeo 301 649 от 1 290 руб.;
  • Fenox BP43001 от 886 руб.;                          Goodwill 1008 F от 1 391 руб.;
  • Zekkert BS-1599 от 911 руб.;                         Delphi LP 1869 от 1 677 руб.;
  • Hola BD828 от 931 руб.;                                 Ashika 50-03-300 от 1 707 руб.;
  • Kraft KT 091401 от 964 руб.;                         Bosch 0 986 495 023 от 2 024 руб.;
  • Remsa 1082.00 от 1 045 руб.;                       Febi 16479 от 2 137 руб.;
  • LYNXauto BD-3001 от 1 059 руб.;                 TRW GDB 1583 от 2 259 руб.;
  • Stellox 10-93000-SX от 1 131 руб.;               Ate 13.0460-7193.2 от 2 300 руб.;
  • Abe C1G055ABE от 1 132 руб.;                     Mazda BPYK-33-23ZC9C от 2 990 руб.

Аналоги других производителей задних колодок Мазда 3 (комплект):

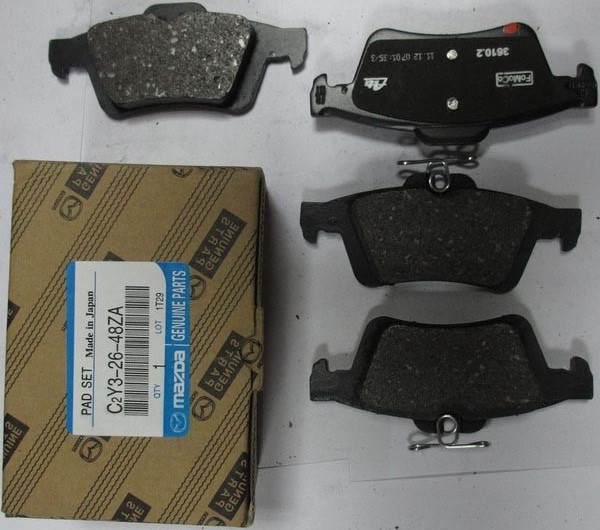

Колодки задние Mazda C2Y3-26-48ZA

  • Amd AMD.BF386 от 534 руб.;                          Kortex KT1621T от 913 руб.;
  • Stellox 853 020-SX от 551 руб.;                       Goodwill 2009 R от 1 053 руб.;
  • Francecar FCR210496 от 609 руб.;                 Jakoparts J3613019 от 1 065 руб.;
  • Fenox BP43028 от 671 руб.;                             Abe C2X013ABE от 1 208 руб.;
  • Zekkert BS-1600 от 690 руб.;                            Delphi LP 1958 от 1 330 руб.;
  • Japan Parts P P0-05AF от 723 руб.;                Bosch 0 986 495 055 от 1 502 руб.;
  • Ashika 51-00-005 от 778 руб.;                          Mazda C2Y3-26-48ZA от 2 182 руб.
  • Goodwill 2045 R от 778 руб.;                            Mazda C2Y3-26-48ZA9A от 2 885 руб.
