Замена кулисы МКПП Хонда Цивик 2005 - 2011

Инструменты:
Отвертка крестовая средняя
1 шт.
Отвертка плоская средняя
1 шт.
Пассатижи
1 шт.
Ключ трещоточный
1 шт.
Торцевая головка 10 мм
1 шт.
Торцевая головка 12 мм
1 шт.
Удлинитель торцевых головок
1 шт.
Торцевая головка 8 мм
1 шт.
Детали и расходники:
Кулиса рычага МКПП Honda 54100SNAA02
1 шт.

Примечание:

Для получения доступа к кулисе КПП Хонда Цивик, сначала нужно будет снять центральный тоннель пола.

Снятие центрального тоннеля пола Хонда Цивик

1. Поднимите крышку капота, и головкой на 10 мм ослабьте гайку «минусовой» клеммы АКБ.

Снятие электронного блока управления двигателем Honda Civic 2005 - 2011

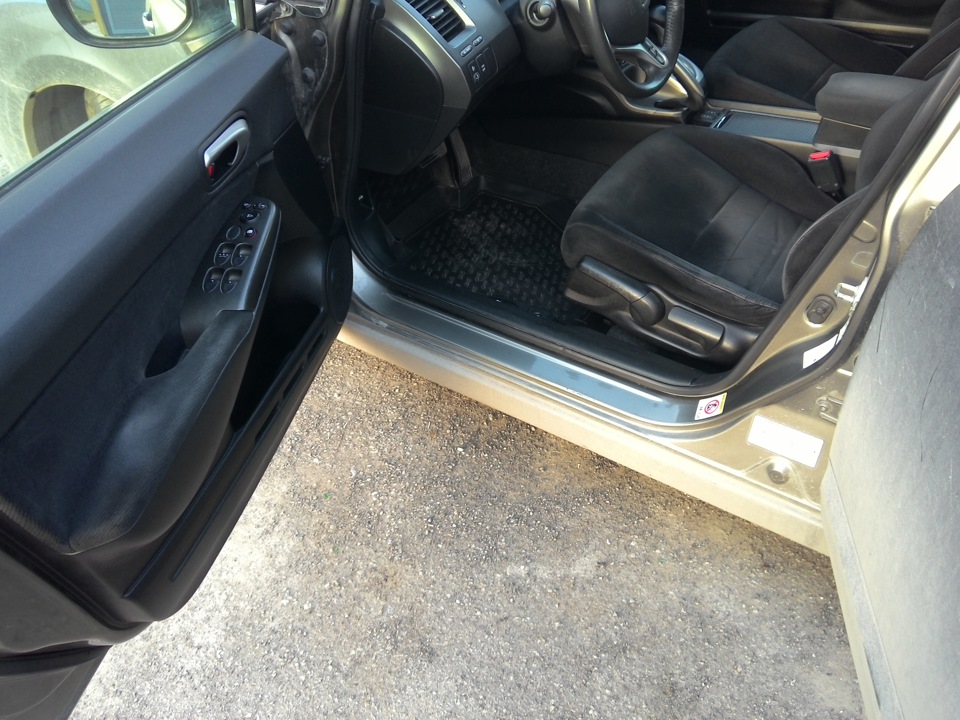

2. Перейдите в салон автомобиля.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

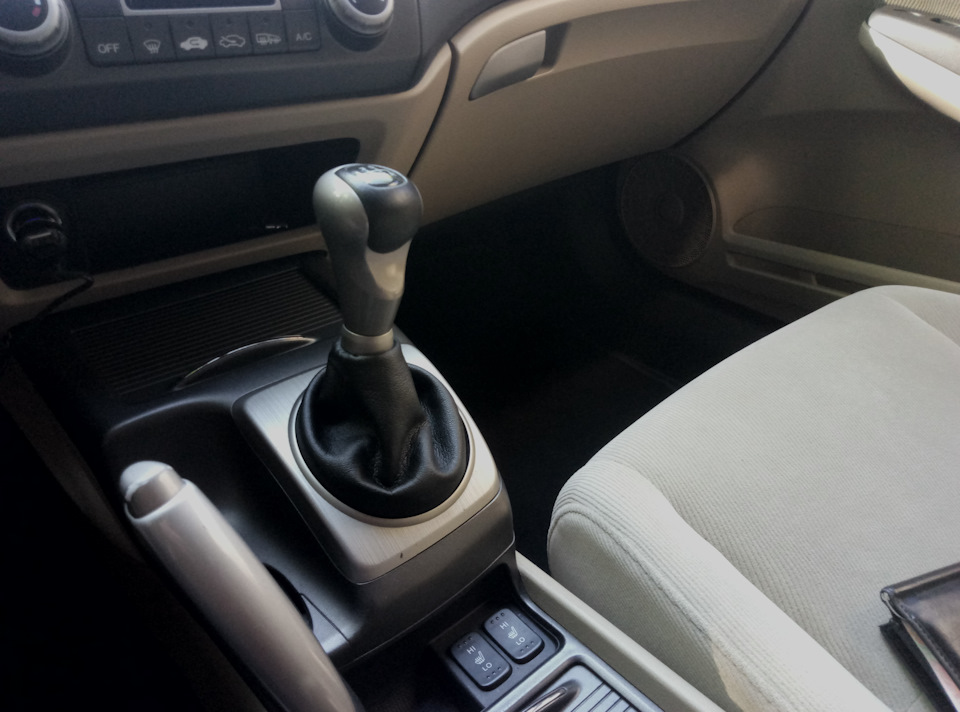

3. Потяните вниз кольцо чехла ручки коробки передач.

Замена чехла ручки МКПП Хонда Цивик 2005 - 2011

4. Преодолевая сопротивление фиксаторов, отсоедините чехол от ручки МКПП.

Замена чехла ручки МКПП Хонда Цивик 2005 - 2011

5. Поверните против часовой стрелки и отверните ручку. Снимите ее с рычага.

Снятие ручки коробки переключения передач Honda Civic 2005 - 2011

6. Подденьте плоской отверткой и вытяните из 4-х фиксаторов и снимите пластиковую накладку селектора КПП вместе с чехлом.

Замена чехла ручки МКПП Хонда Цивик 2005 - 2011

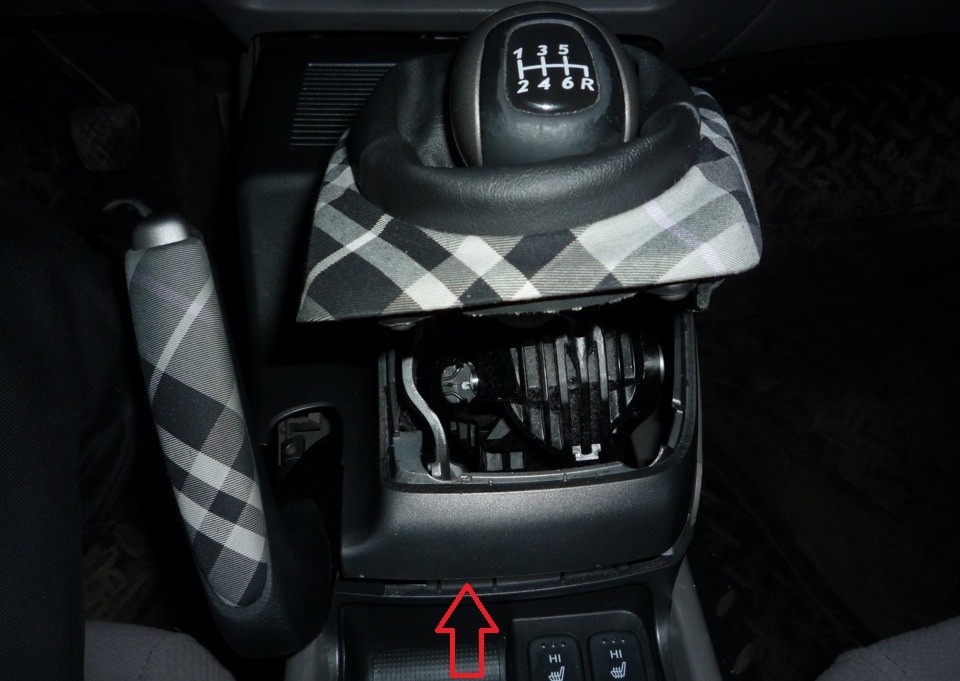

7. Подденьте плоской отверткой и снимите верхнюю часть облицовки тоннеля пола.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

Замена кулисы МКПП Хонда Цивик 2005 - 2011

8. Преодолевая сопротивление фиксаторов, потяните на себя и снимите правую нижнюю облицовку панели приборов.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

9. Подденьте отверткой, отожмите сердечник и снимите пистон переднего правого крепления центрального тоннеля пола.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

10. Аналогично снимите пистон переднего левого крепления центрального тоннеля пола.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

11. Головкой на 8 мм выверните 2 винта крепления центрального тоннеля пола.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

12. Отожмите фиксатор и отсоедините колодку электроподогрева сидений.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

13. Откройте крышку центрального подлокотника и извлеките обивку вещевого ящика.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

14. Головкой на 8 мм с удлинителем выверните 2 винта крепления центрального
тоннеля пола.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

15. Сдвиньте облицовку тоннеля пола назад и вверх, и снимите.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

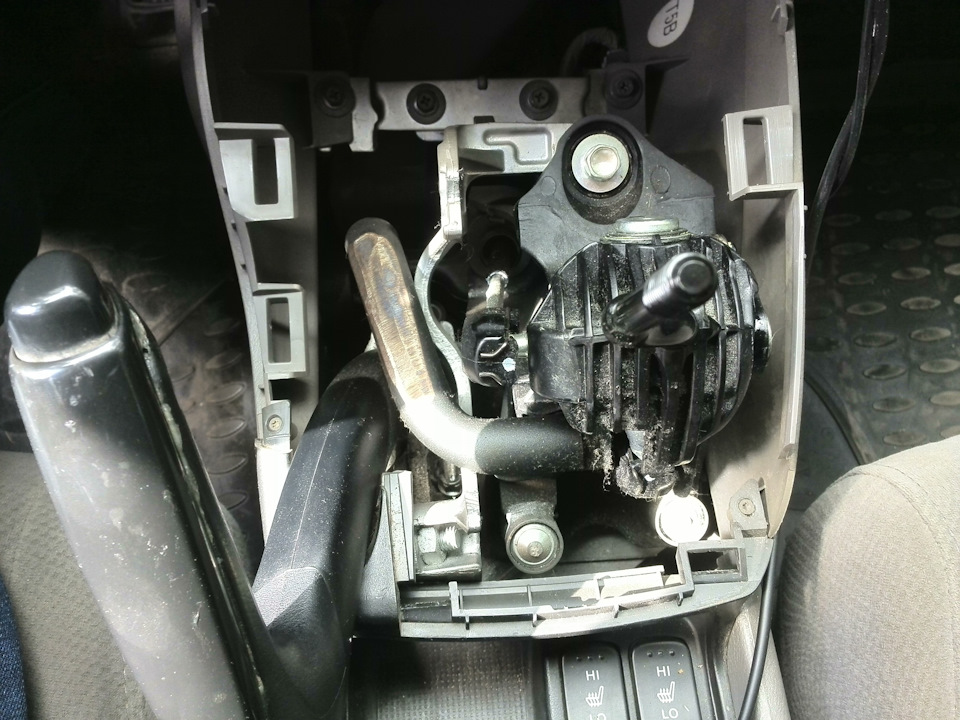

Снятие кулисы МКПП Хонда Цивик

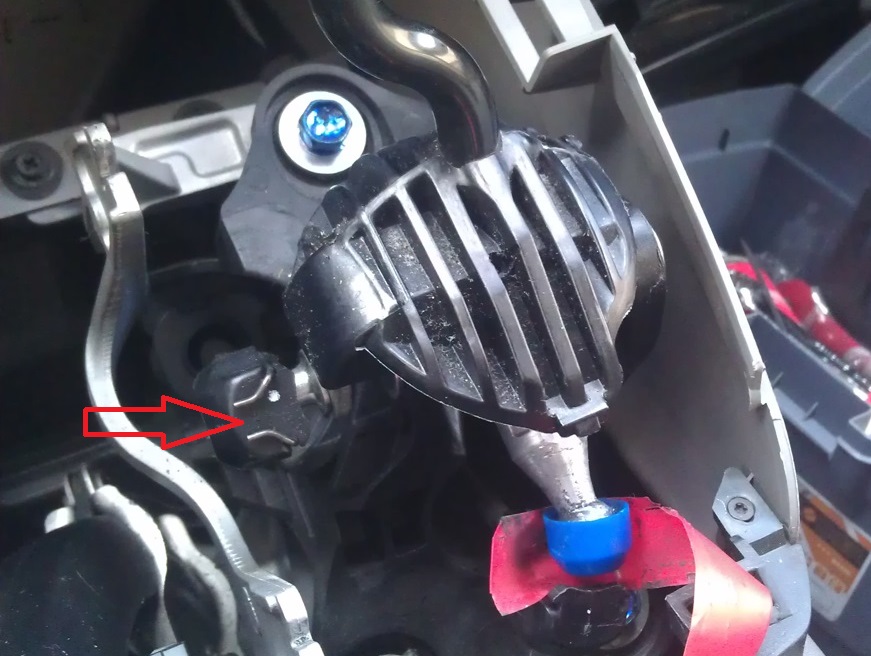

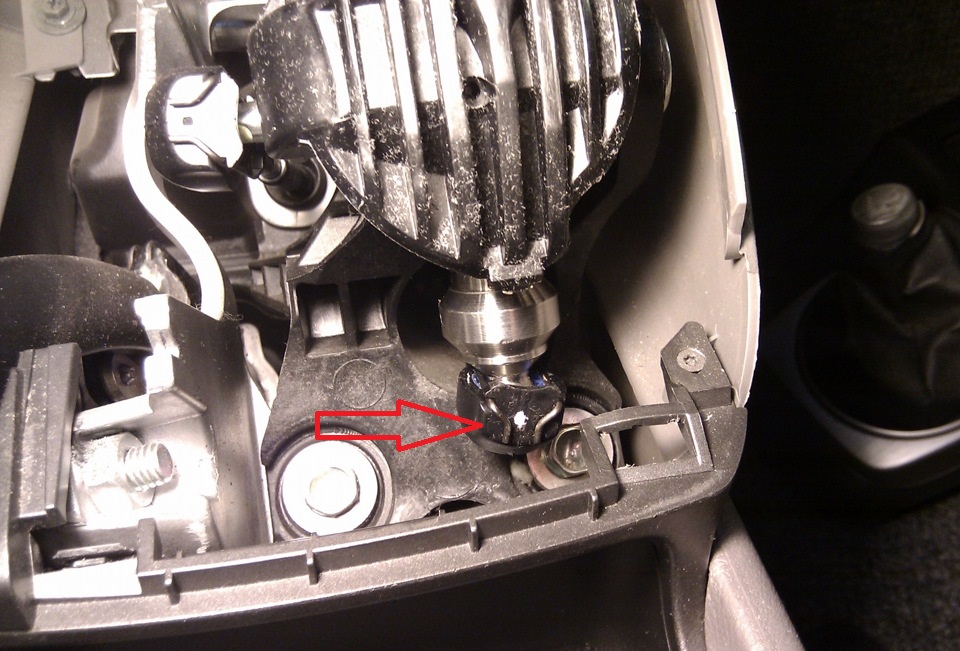

1. Отожмите фиксатор и отсоедините от кулисы МКПП Хонда Цивик наконечник троса переключения передач.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

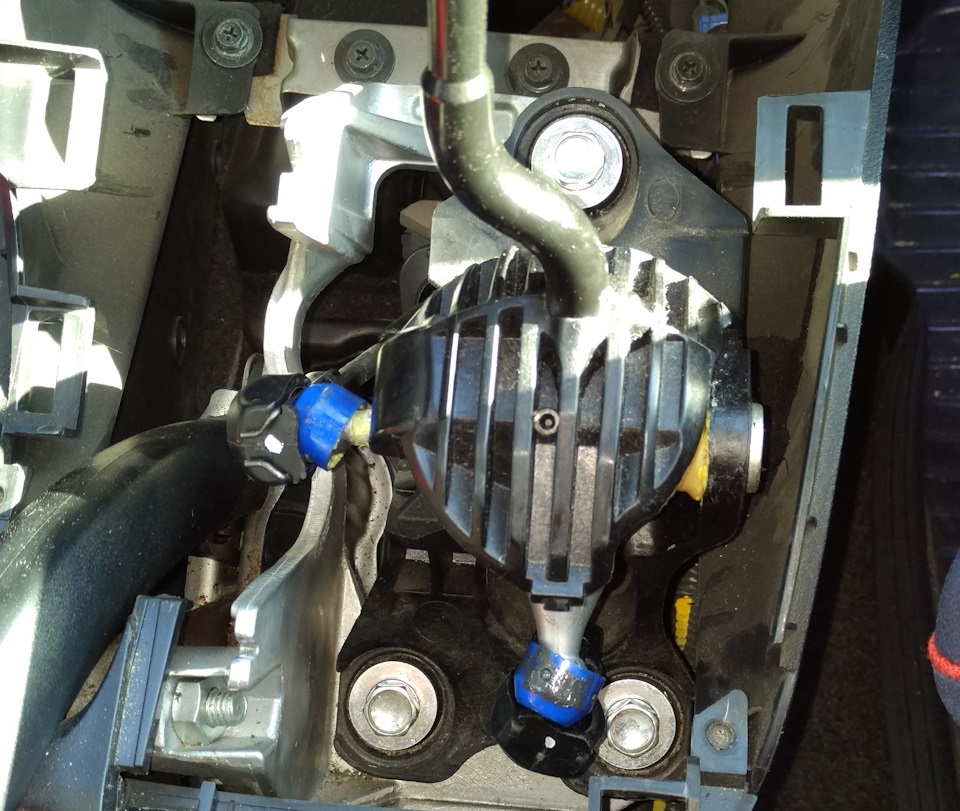

2. Отожмите фиксатор и отсоедините от кулисы наконечник троса выбора передач.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

Замена кулисы МКПП Хонда Цивик 2005 - 2011

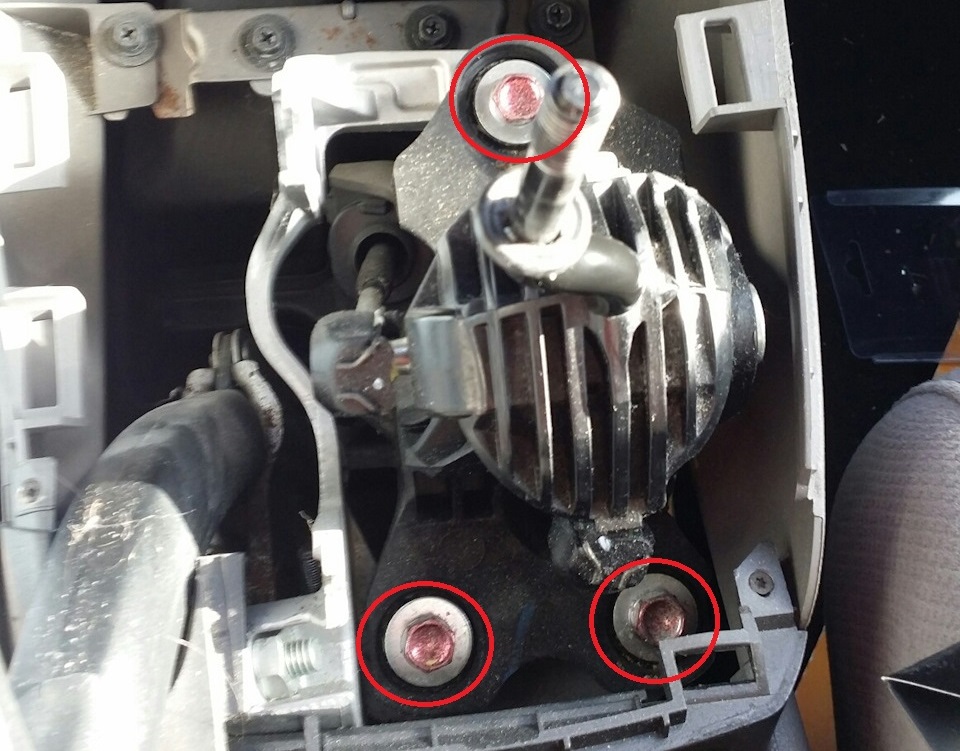

3. Головкой на 12 мм выверните 3 болта крепления корпуса кулисы МКПП Хонда Цивик к основанию кузова.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

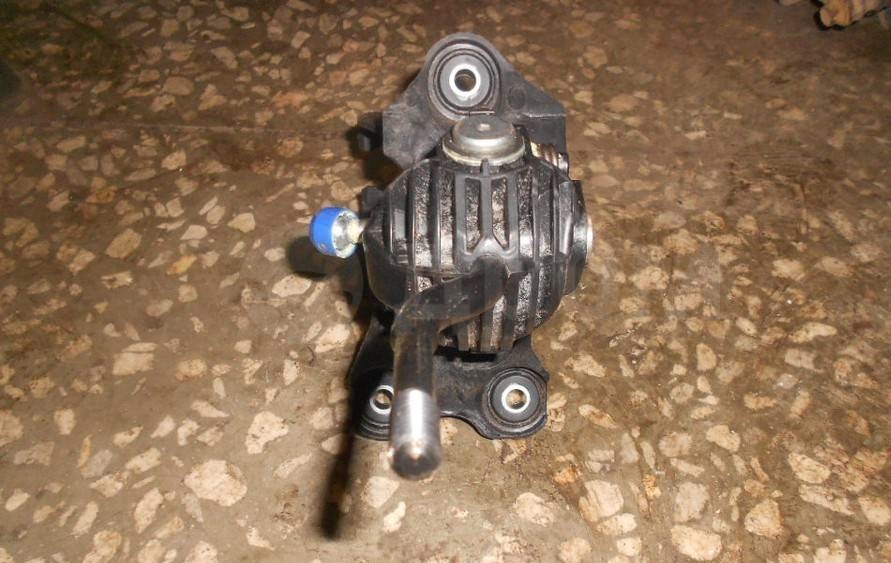

4. Снимите кулису.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

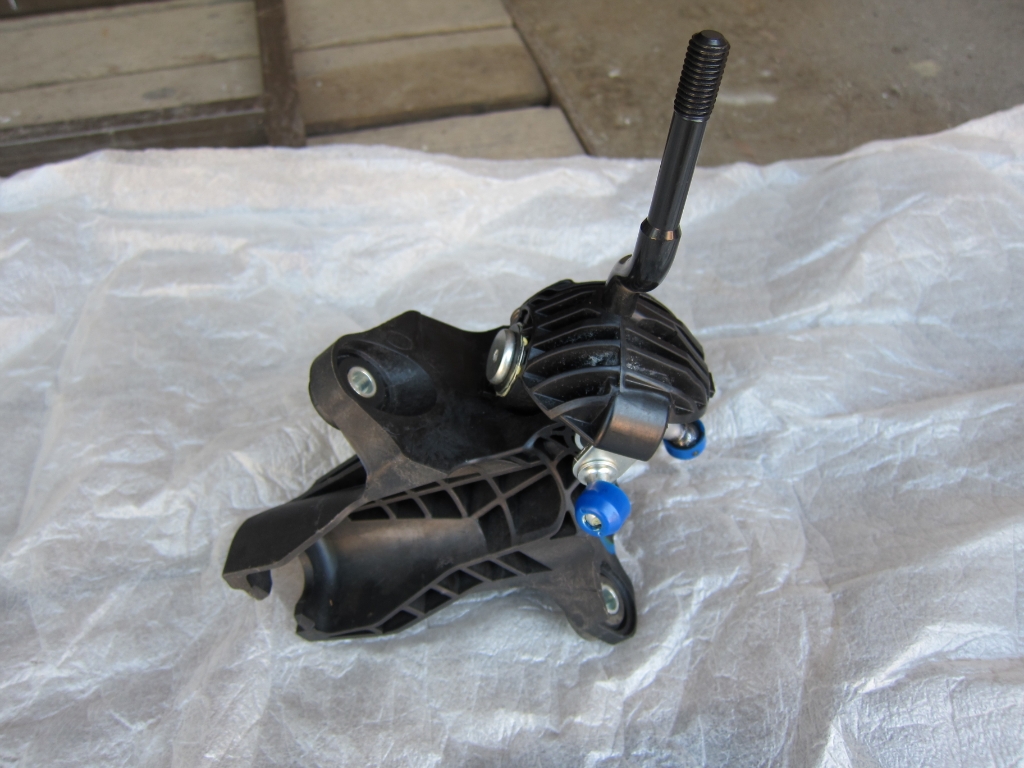

5. При необходимости, замените кулису МКПП Хонда Цивик на новую.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

6. Установите кулису рычага управления механической коробкой передач в обратном порядке.

Замена рычага стояночного тормоза Хонда Цивик 2005 - 2011

7. Установите облицовку тоннеля пола в обратном порядке.

Замена кулисы МКПП Хонда Цивик 2005 - 2011

Источник: carpedia.club
