Замена ламп передней фары Citroen Berlingo II 2012

Детали и расходники:

• Тканевые перчатки
• Ветошь
• Лампа головного света (ближнего и дальнего) — H4 - 55W — 6216.30

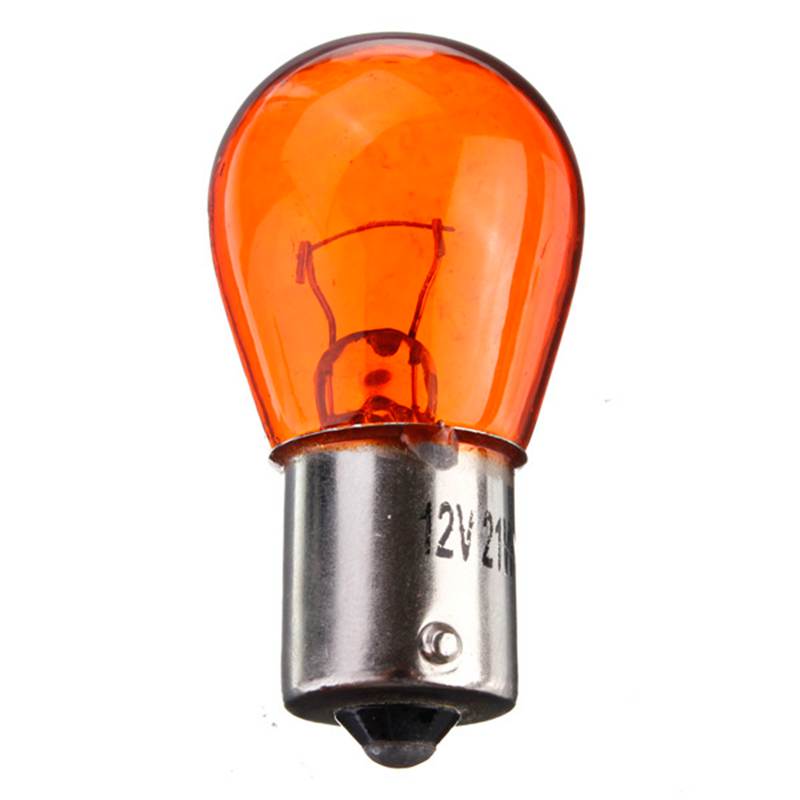

• Лампа указателя поворота — PY21W - 21W (желтая) — 6216.31

• Лампа подсветки габарита — 12V - W5W — 6216.32/6216.A1

Примечания:

Данное руководство подходит также для автомобилей Пежо Партнер.

На Ситроен Берлинго замена ламп производится только при выключенном зажигании либо при отключенной аккумуляторной батарее.

Подождите около трех минут после замены лампы, прежде чем подключить бортовую сеть к аккумуляторной батарее. Установив новую лампу, проверьте ее работу.

На левую и правую передние фары Ситроен Берлинго 2 замена ламп проводятся аналогично.

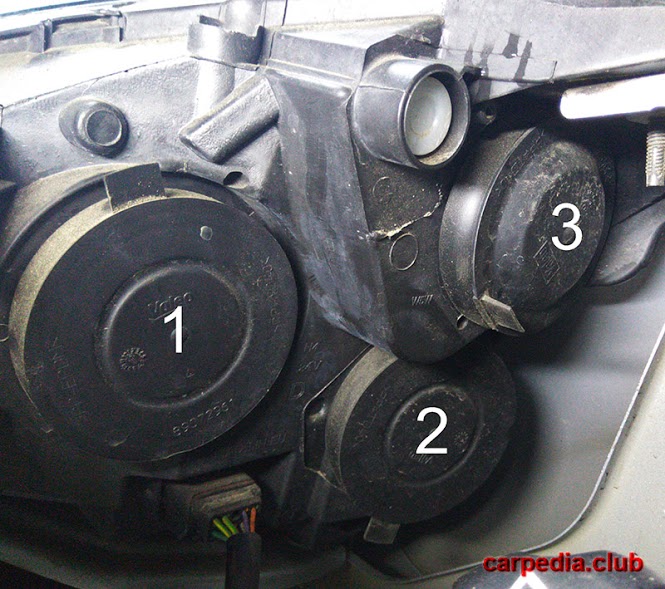

Передняя фара Ситроен Берлинго 2:

1 – Фара ближнего/дальнего света;

2 – Указатель поворотов.

3 – Габаритные огни.

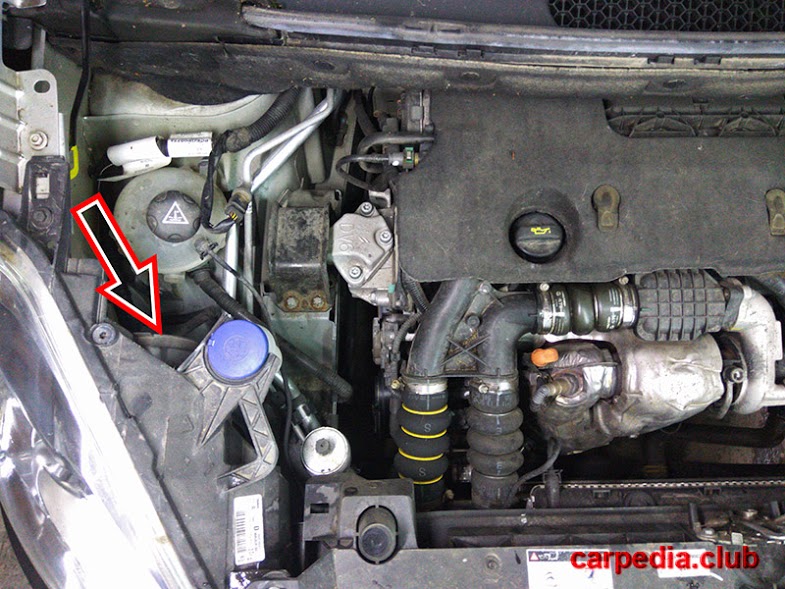

1. Поднимите капот. Чтобы дотянуться до ламп, нужно просунуть руку с задней стороны оптического блока.

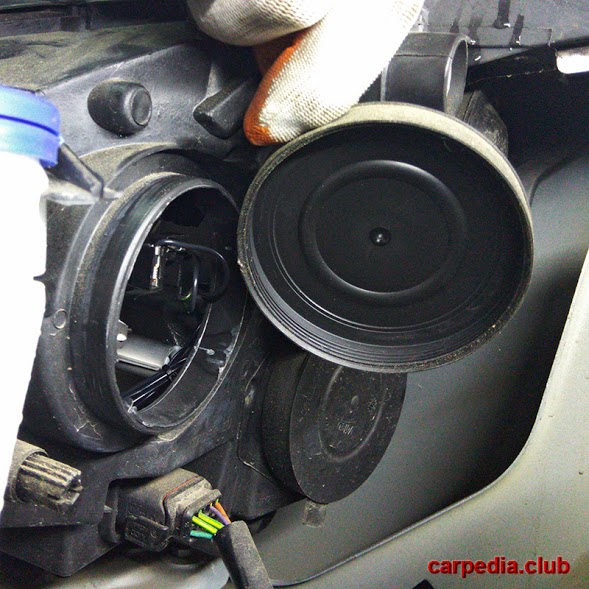

2. Для замены лампы ближнего/дальнего света (1) снимите центральный защитный кожух, потянув за резиновый язычок, закрывающий блок-фару от проникновения влаги.

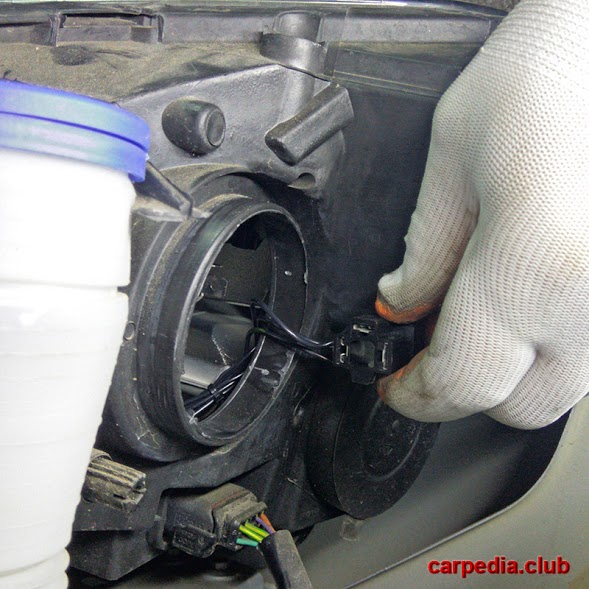

3. Отсоедините колодку электрического разъема.

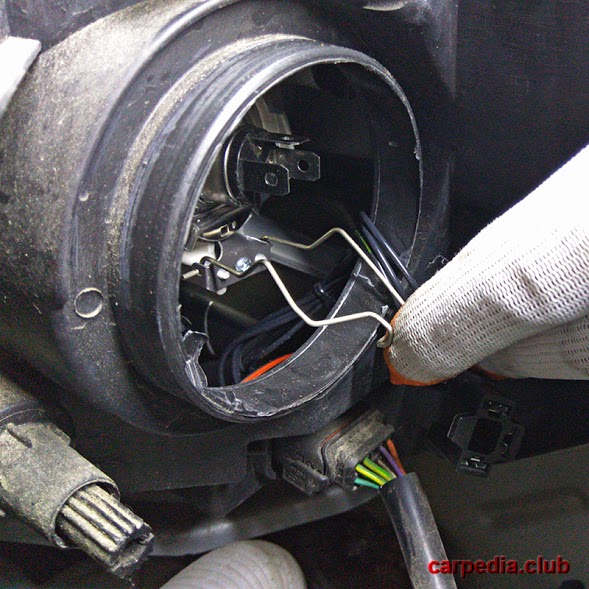

4. Снимите язычок фиксатора.

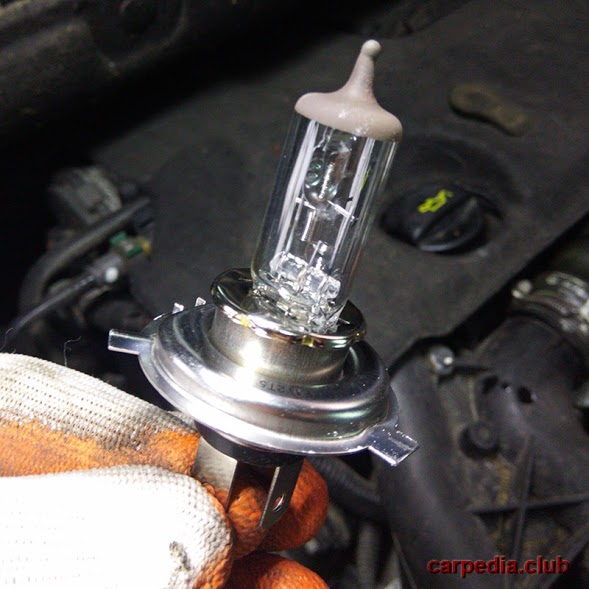

5. Извлеките лампочку.

Предупреждение:

Не касайтесь колбы лампы пальцами, так как галогенная лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой.

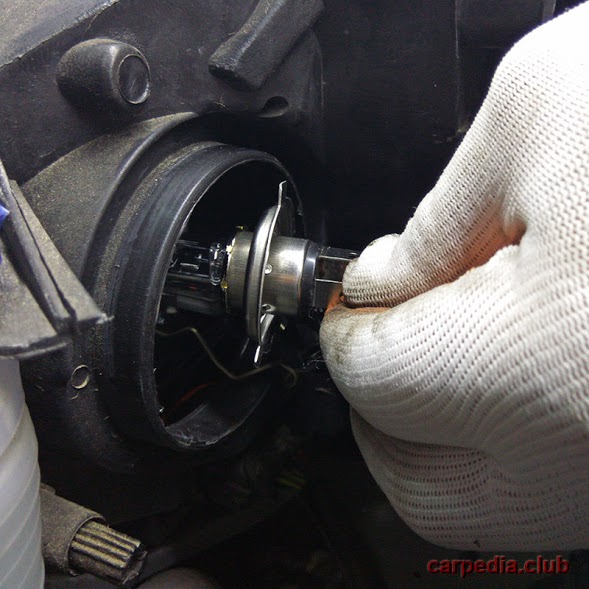

6. Замените лампу, аккуратно совместив ее цоколь с направляющими пазами на блоке.

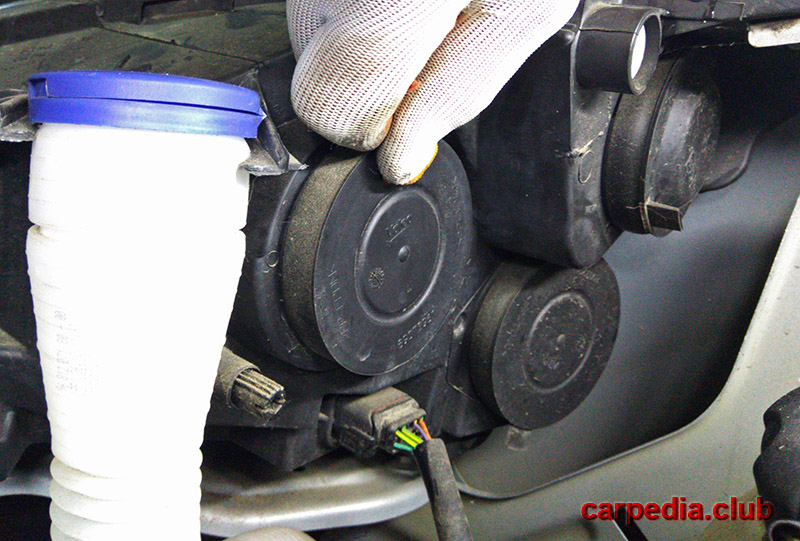

7. Установите на место язычок фиксатора и подсоедините колодку электрического разъёма. Убедитесь в плотной установке кожуха по всему периметру, чтобы обеспечить герметичность.

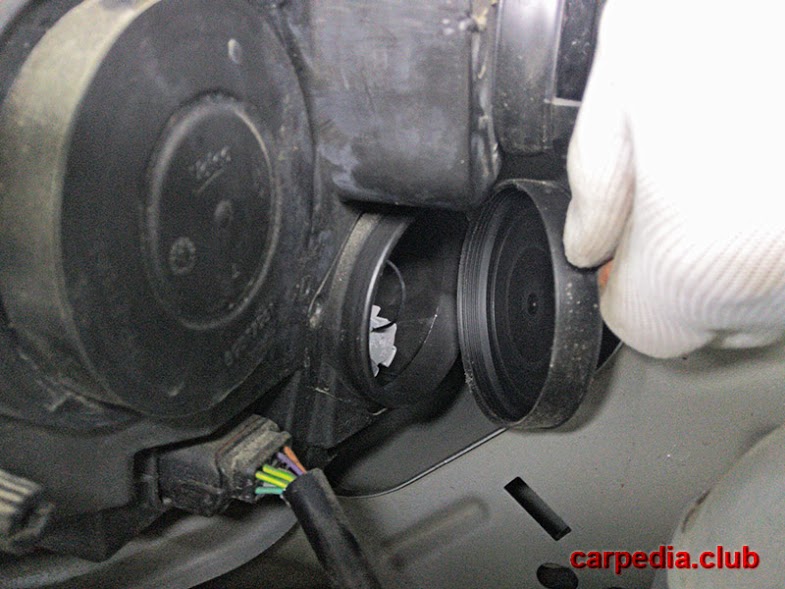

8. Для замены лампы указателя поворота (2) снимите защитный кожух, потянув за резиновый язычок.

9. Извлеките держатель лампы, потянув за колодку разъема.

10. Слегка нажмите на нее и поверните против часовой стрелки. Замените лампу. Установите новую лампу в порядке, обратном процедуре ее снятия.

11. Убедитесь в плотной установке кожуха по всему периметру, чтобы обеспечить герметичность.

12. Лампа подсветки габаритов заменяется схожим образом.

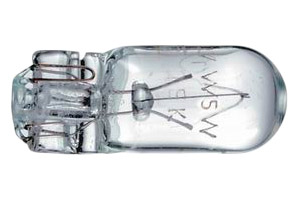

Лампа подсветки габарита
