Замена масла в коробке передач в автомобиле Ford Focus 2

Вам потребуются: торцовые головки.

Примечание:

Конструкция коробки передач Форд Фокус 2 не предусматривает замены масла в течение всего срока службы автомобиля. Однако иногда необходимость замены масла может возникнуть (например, при переходе на масло другой вязкости, при ремонте коробки передач и т.д.).

Сливать масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и обладает хорошей текучестью.

Замена масла в коробке передач Форд Фокус 2

1. Снимите брызговик двигателя и защиту картера двигателя (при ее наличии).

2. Снимите крышку кожуха механизма переключения передач.

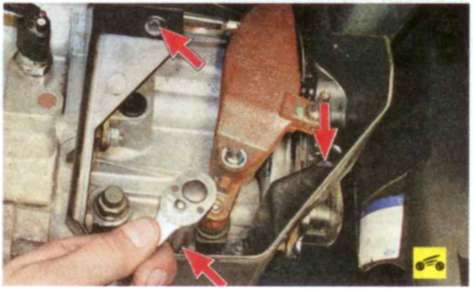

3. Рекомендуем снять кожух механизма переключения передач, так как сливаемое из коробки передач масло будет растекаться внутри кожуха и потом, выливаясь из него, загрязнять рабочую зону. Для этого выверните 3 болта крепления кожуха.

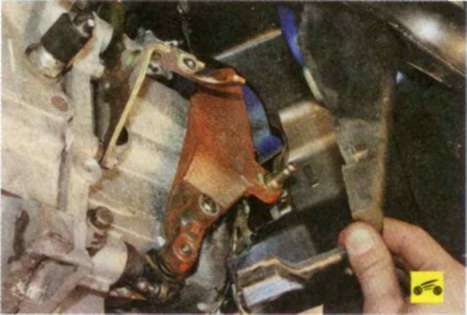

4. Снимите его.

Примечание:

При наличии приспособления для сбора вытекающего масла (например, фигурной воронки), кожух механизма переключения передач можно не снимать.

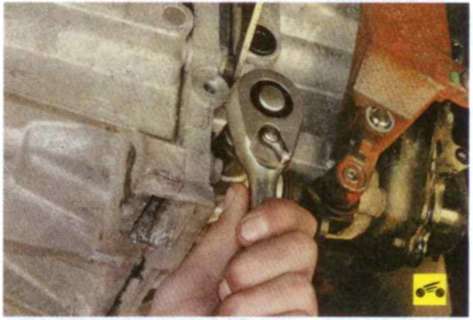

5. Выверните пробку маслосливного отверстия.

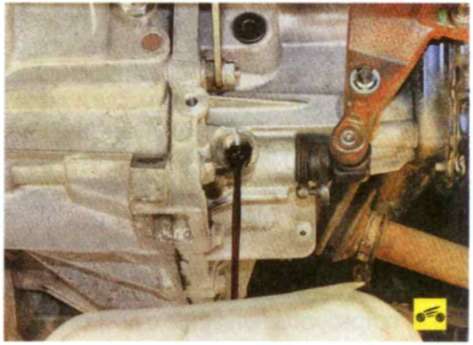

6. Предварительно подставив под отверстие емкость, и слейте в нее масло коробки передач Форд Фокус 2.

7. Подождите, когда масло сольется полностью (не менее 15 мин), и заверните пробку.

Примечание:

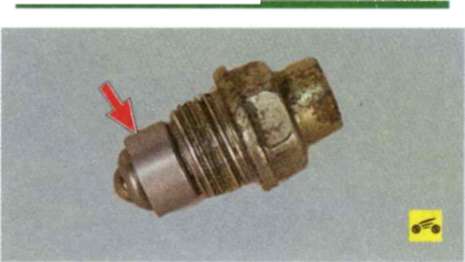

На пробке маслосливного отверстия установлен магнит (показан на фото стрелкой). Осмотрите его и очистите от прилипших металлических частиц и загрязнений.

Наличие на магните большого количества металлических частиц косвенно указывает на какую-либо неисправность коробки передач. В этом случае проверьте и при необходимости отремонтируйте коробку.

8. Вытрите ветошью потеки масла.

9. Установите кожух механизма переключения передач (если его снимали).

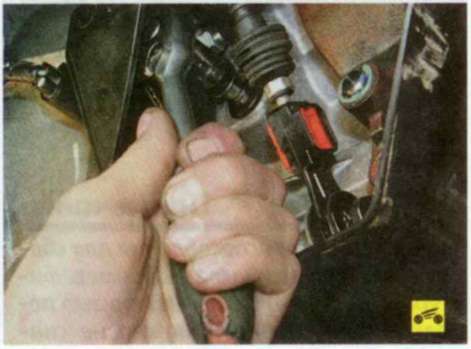

10. Выверните пробку маслоналивного отверстия.

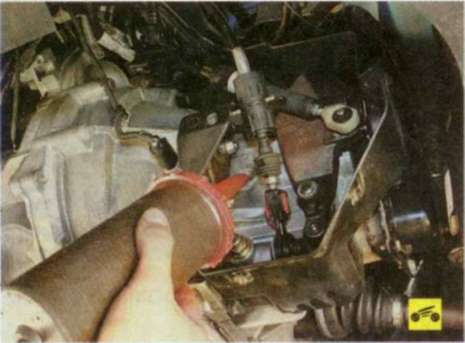

11. Залейте масло в коробку передач Форд Фокус 2 до нижней кромки маслоналивного отверстия (масло начнет вытекать из отверстия).

Примечание:

Заливайте в коробку передач масло, рекомендуемое заводом-изготовителем по спецификации Ford. При его отсутствии в качестве заменителя можно использовать трансмиссионные масла Castrol или Mobil класса качества API GL-4/5 SAE 80W-90.

Если автомобиль длительное время эксплуатируется при температуре окружающего воздуха ниже -30 'С, рекомендуем заменить залитое на заводе масло на трансмиссионное масло SAE 75W.

12. Удалите ветошью потеки масла и заверните пробку маслоналивного отверстия.

13. Установите крышку кожуха механизма переключения передач и брызговик двигателя.

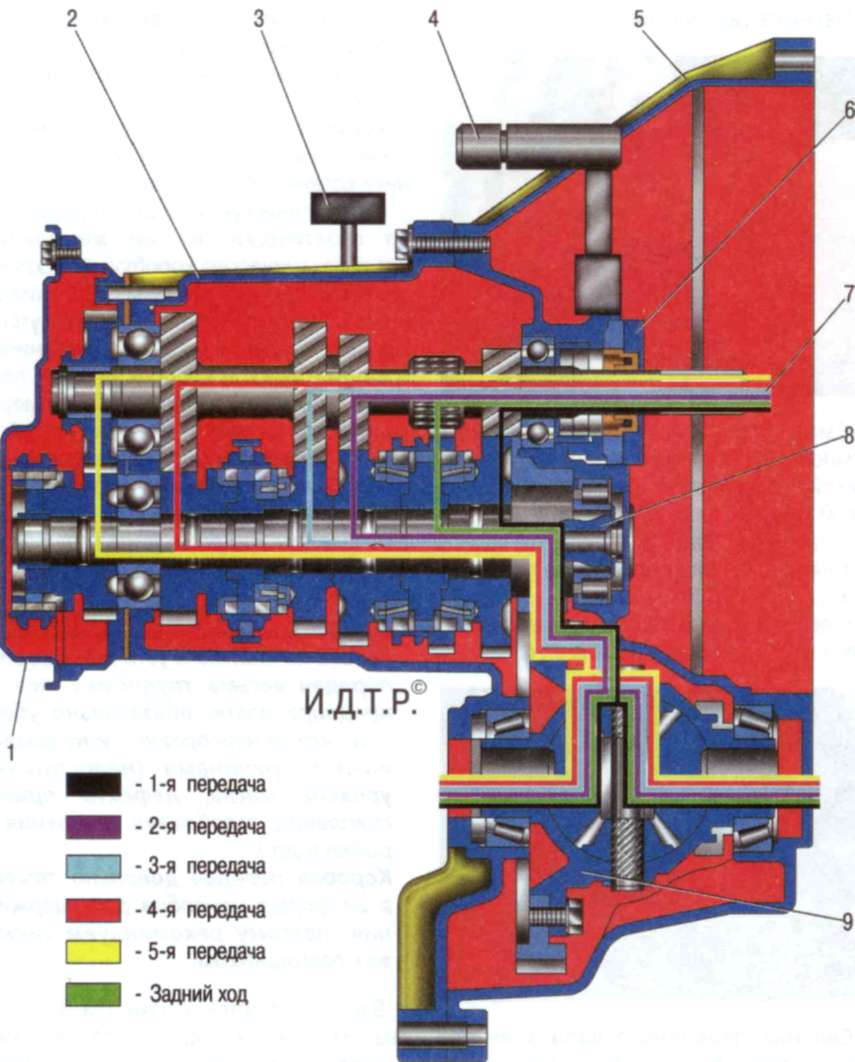

Принципиальная схема пятиступенчатой механической коробки передач Форд Фокус 2:

1 - задняя крышка картера коробки передач;

2 - картер коробки передач;

3 - сапун;

4 - рабочий цилиндр гидропривода выключения сцепления;

5 - картер сцепления;

6 - подшипник выключения сцепления;

7 - первичный вал;

8 - вторичный вал;

9 - главная передача и дифференциал.
