Замена маслосъемных колпачков Toyota Corolla

Примечание:

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки – повышенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Заменить маслосъемные колпачки Toyota Corolla можно без снятия головки блока цилиндров с двигателя.

Вам потребуются: ключи «на 10», «на 12», пассатижи, отвертка с плоским лезвием, ключ «на 12», пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов.

Приспособление для сжатия пружин клапанов.

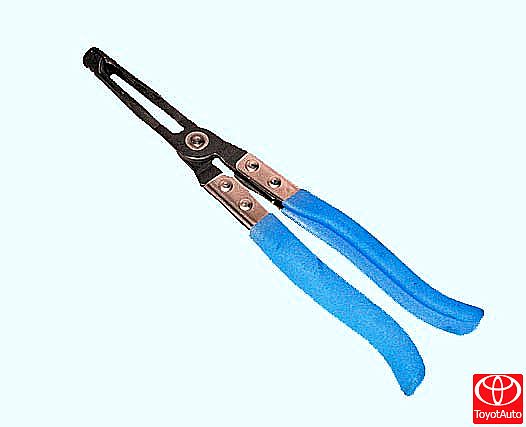

Клещевой съемник.

Или инерционный съемник маслосъемных колпачков.

На другом конце показанного съемника есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.

ПРИМЕЧАНИЕ:

Процедура замены маслосъемных колпачков показана на примере двигателя 1ZRRFE. Маслосъемные колпачки двигателей 1NRRFE и 4ZZZFE заменяют аналогично.

Замена маслосъемных колпачков Toyota Corolla

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

4. Снимите распределительный вал со стороны заменяемого гидрокомпенсатора (см. «Замена распределительного вала») и выверните два болта.

5. Снимите нажимные рычаги клапанов.

6. Извлеките гидрокомпенсаторы.

7. Подденьте отверткой и снимите постель распределительных валов газораспределительного механизма.

8. Снимите чашки клапанов.

9. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления головки блока и зацепив приспособление за этот болт.

10. Сожмите приспособлением пружину клапана, выньте два сухаря из тарелки пружины с помощью пинцета или намагниченной отвертки и снимите приспособление.

11. Снимите тарелку пружины.

12. Снимите пружину клапана.

13. Снимите клапан.

ПРИМЕЧАНИЕ:

Опорную шайбу пружины клапана можно не снимать, так как она не мешает замене маслосъемного колпачка.

14. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите цангу инерционного съемника маслосъемных колпачков на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

15. При отсутствии инерционного съемника колпачков, снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.

16. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.

17. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

18. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовать через нее колпачок легкими ударами молотка по оправке.

ПОЛЕЗНЫЙ СОВЕТ:

В качестве оправки можно использовать длинную головку из набора инструментов. Выберите головку с двенадцатью гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.

19. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.

20. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, что бы сухари сели на место.

ПРЕДУПРЕЖДЕНИЕ:

Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

21. Аналогично замените маслосъемные колпачки других цилиндров.

22. Установите все снятые детали в порядке, обратном снятию.
