Замена наконечника рулевой тяги Хонда Цивик

Инструменты:
Съемник шаровых шарниров
1 шт.
Гаечный ключ рожковый 22 мм
1 шт.
Пассатижи
1 шт.
Гаечный ключ рожковый 20 мм
1 шт.
Домкрат
1 шт.
Щетка металлическая
1 шт.
Баллонный ключ
1 шт.
Гаечный ключ рожковый 17 мм
1 шт.
Опорные стойки
1 шт.
Детали и расходники:
Ветошь
1 шт.
Наконечник рулевой тяги правый Honda 53540-SNA-A01
1 шт.
Гайка крепления рулевой тяги Honda 90301-SEP-003 (14 мм)
1 шт.
Шплинт Honda 94201-30220
1 шт.
Тканевые перчатки
1 шт.
Наконечник рулевой тяги левый Honda 53560-SNA-A01
1 шт.
Аэрозольная смазка типа WD-40
1 шт.
Противооткатные упоры
1 шт.

Примечание:

Работу удобнее выполнять на подъемнике. Если такой возможности нет, установите автомобиль на надежные опоры.

Замена наконечника рулевой тяги Хонда Цивик

1. Затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

2. Баллонным ключом ослабьте затяжку гаек крепления переднего колеса.

3. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры.

Снятие передней амортизаторной стойки Хонда Цивик 2005 - 2011

4. Снимите декоративный колпак и переднее колесо.

Замена наконечника рулевой тяги Хонда Цивик

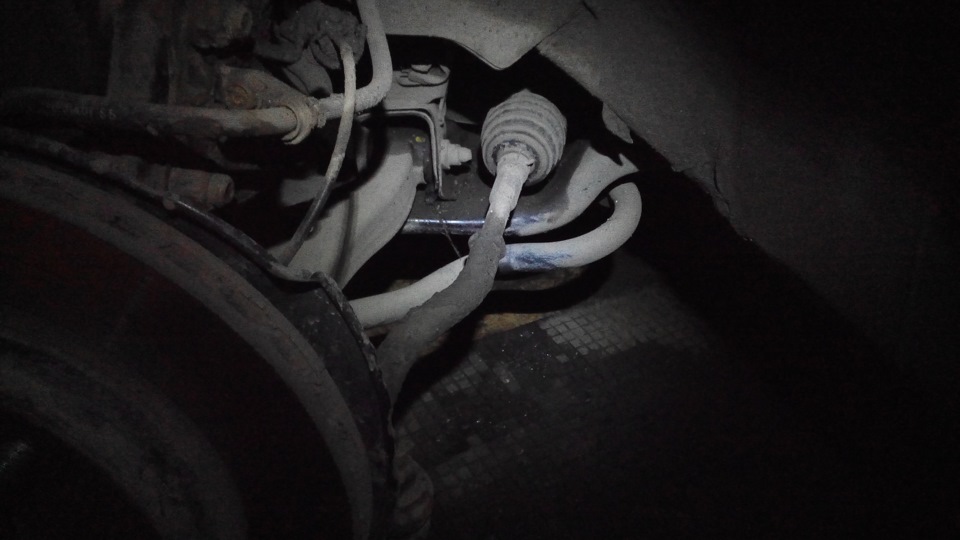

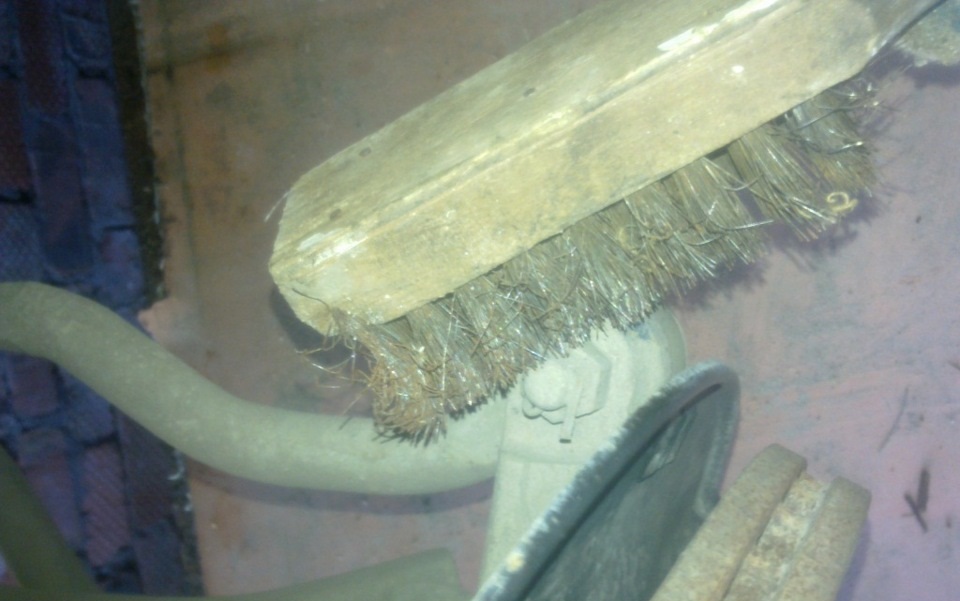

5. Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой.

Замена наконечника рулевой тяги Хонда Цивик

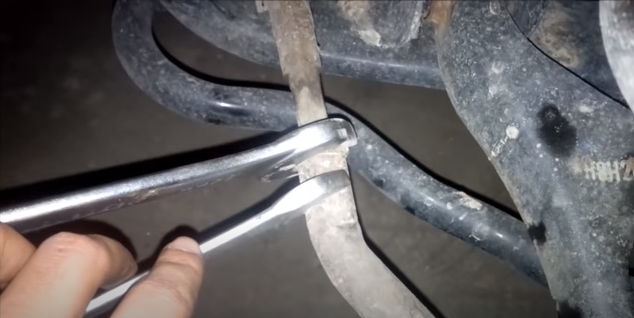

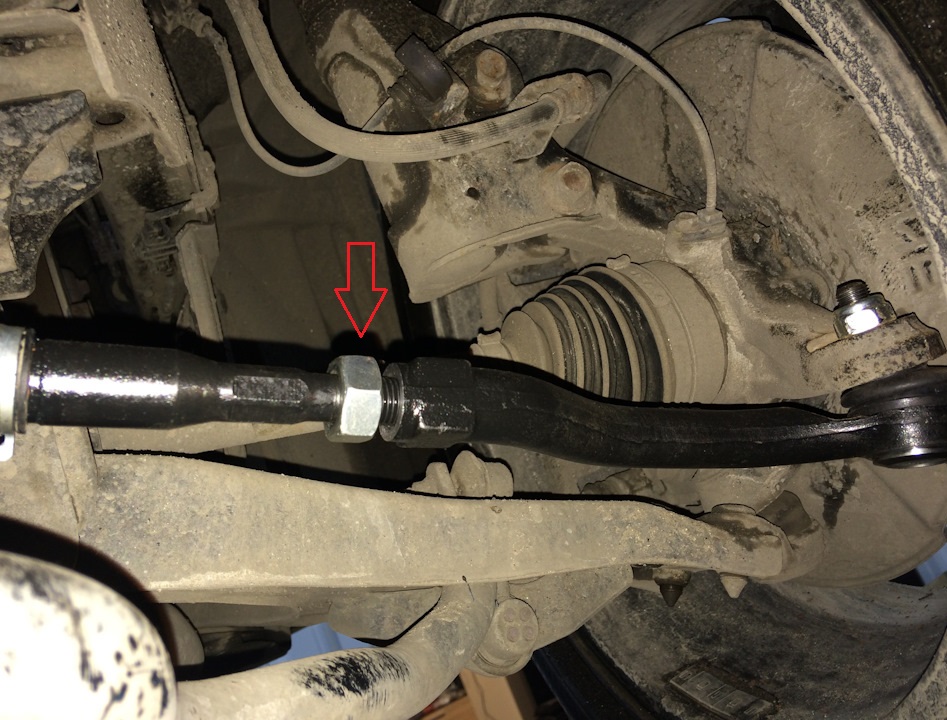

6. Ключом на 20 мм зафиксируйте рулевой наконечник Хонда Цивик от поворачивания. Ключом на 22 мм ослабьте затяжку контргайки наконечника.

Замена наконечника рулевой тяги Хонда Цивик

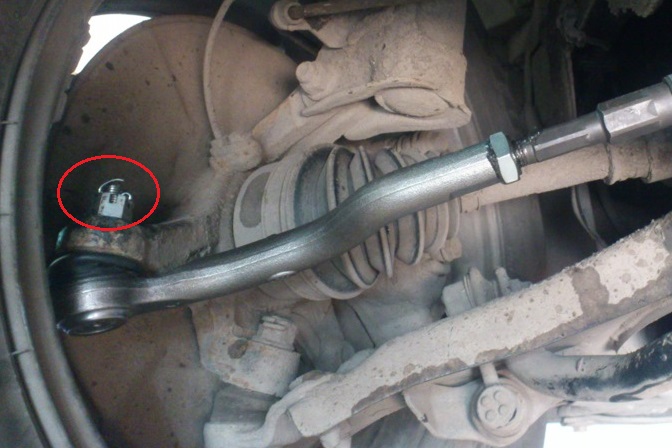

7. Отогните пассатижами загнутые концы и вытяните шплинт.

Замена наконечника рулевой тяги Хонда Цивик

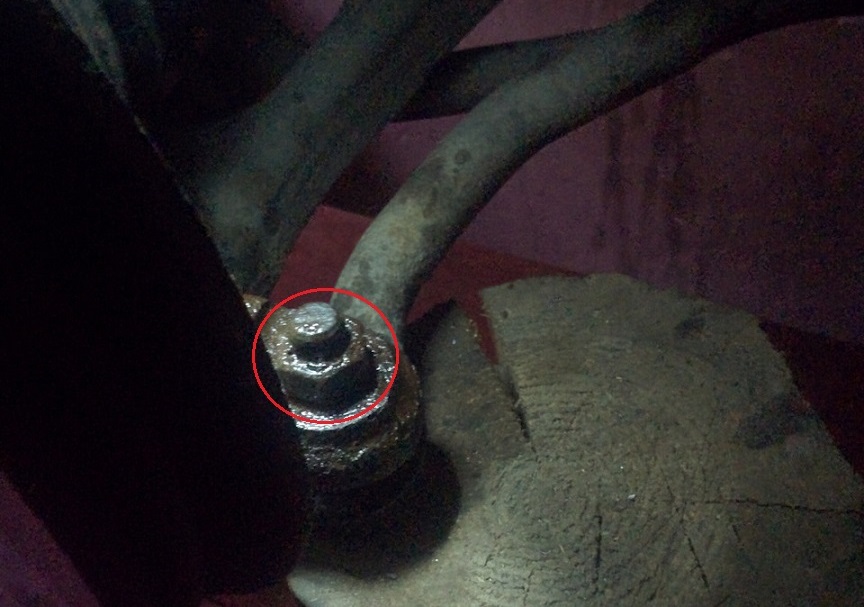

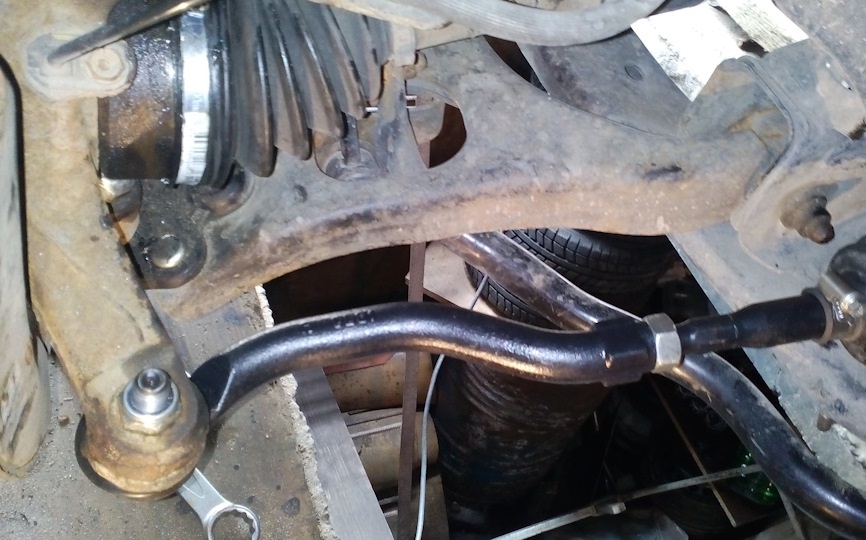

8. Ключом на 20 мм отверните гайку крепления шарового пальца наконечника рулевой тяги Хонда Цивик к рычагу поворотного кулака.

Замена наконечника рулевой тяги Хонда Цивик

Замена наконечника рулевой тяги Хонда Цивик

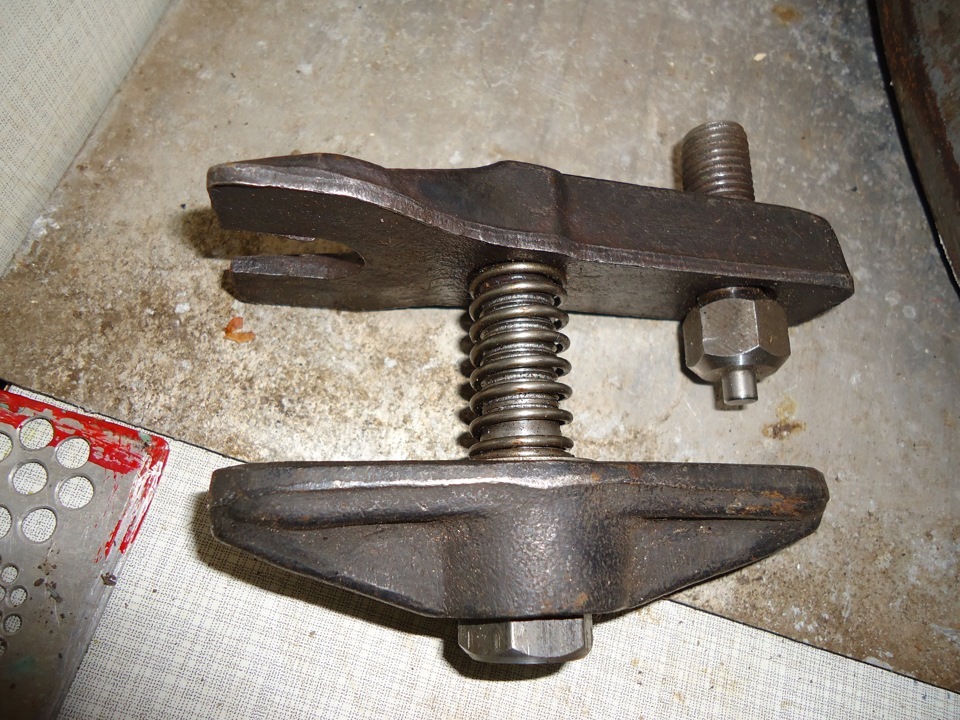

9. Установите съемник шаровых опор, и выпрессуйте палец из бобышки рычага поворотного кулака.

Замена наконечника рулевой тяги Хонда Цивик

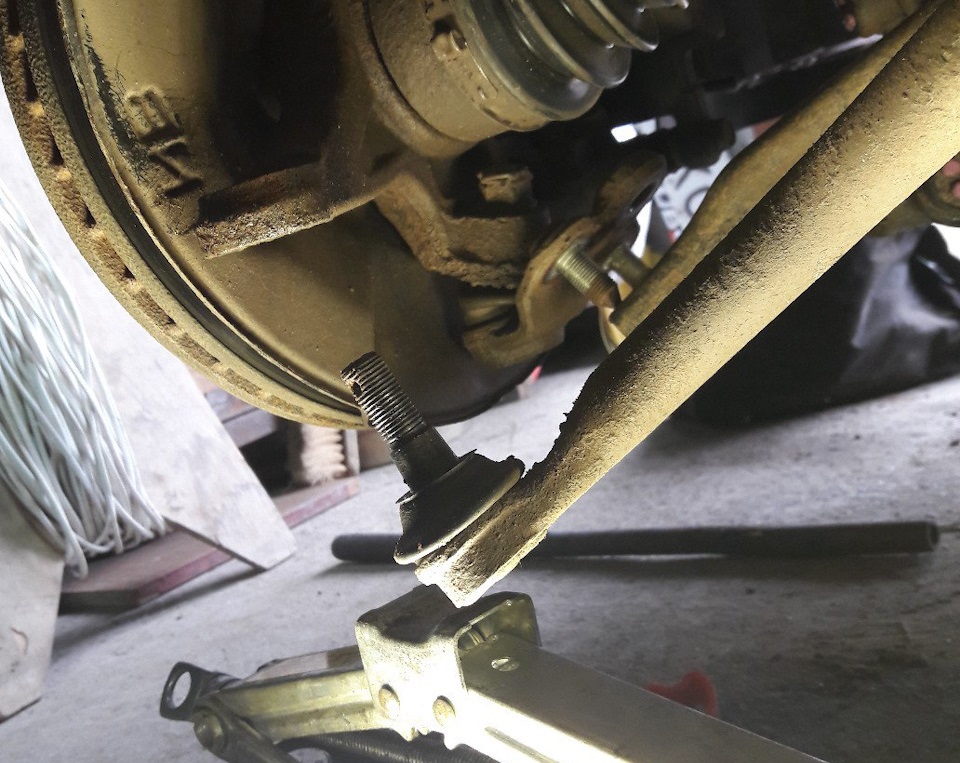

10. Извлеките палец из отверстия в рычаге поворотного кулака.

Замена наконечника рулевой тяги Хонда Цивик

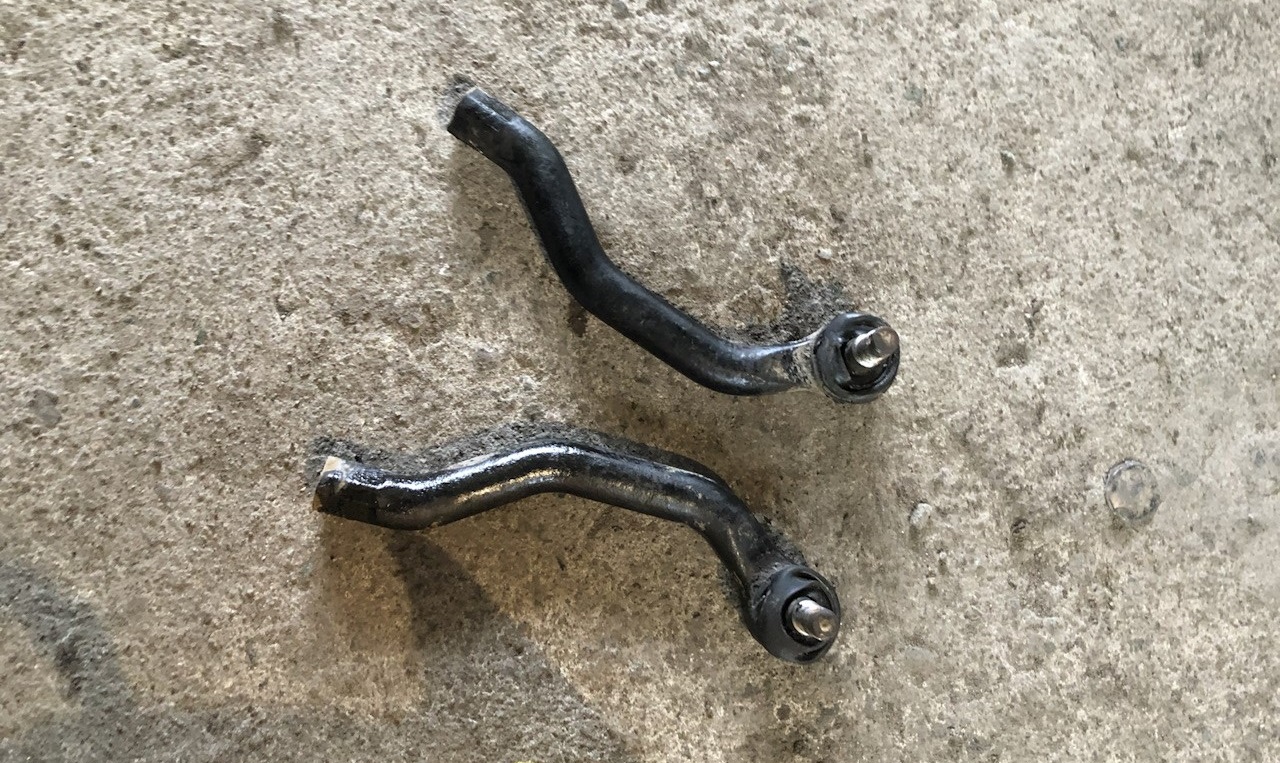

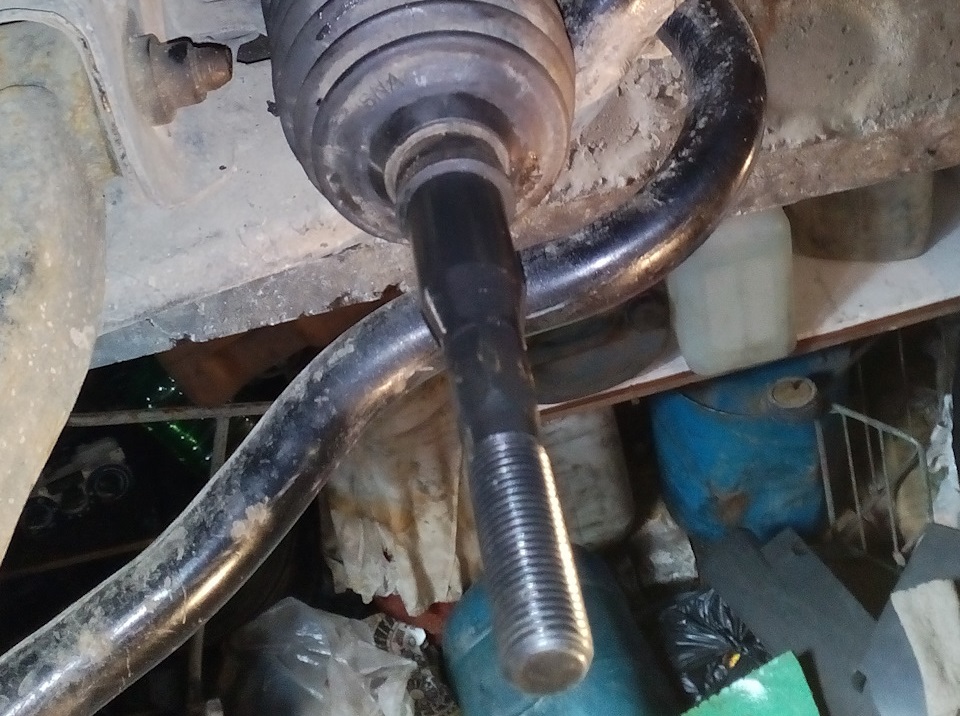

11. Выкрутите наконечник рулевой тяги Хонда Цивик.

Замена наконечника рулевой тяги Хонда Цивик

Замена наконечника рулевой тяги Хонда Цивик

Замена наконечника рулевой тяги Хонда Цивик

Примечание:

Отворачивая рулевой наконечник, подсчитайте количество оборотов, чтобы при установке нового наконечника завернуть его на то же самое количество оборотов. При этом схождение колес изменится незначительно.

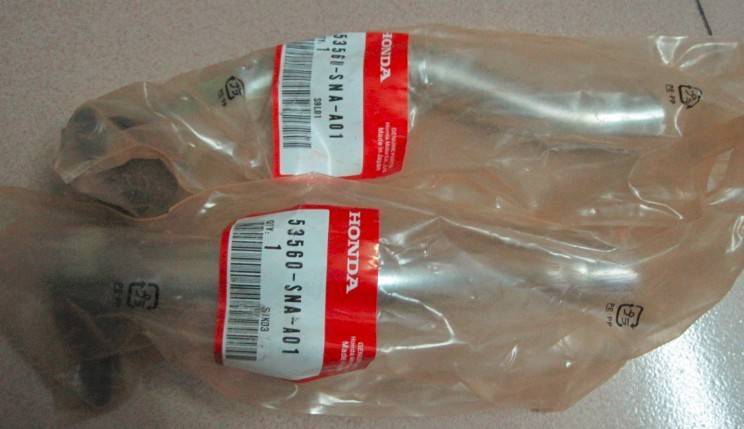

12. Замените наконечник рулевой тяги Хонда Цивик на новый.

Замена наконечника рулевой тяги Хонда Цивик

Примечание:

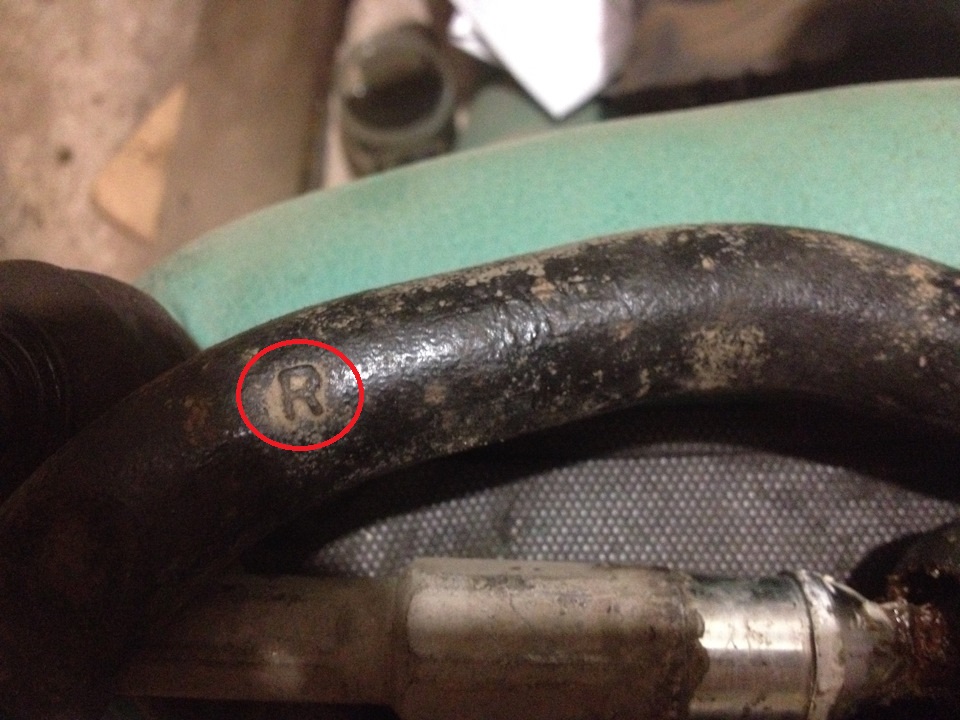

Наконечники рулевых тяг невзаимозаменяемы, поэтому, при установке, обращайте внимание на нанесенную на наконечники маркировку.

Замена наконечника рулевой тяги Хонда Цивик

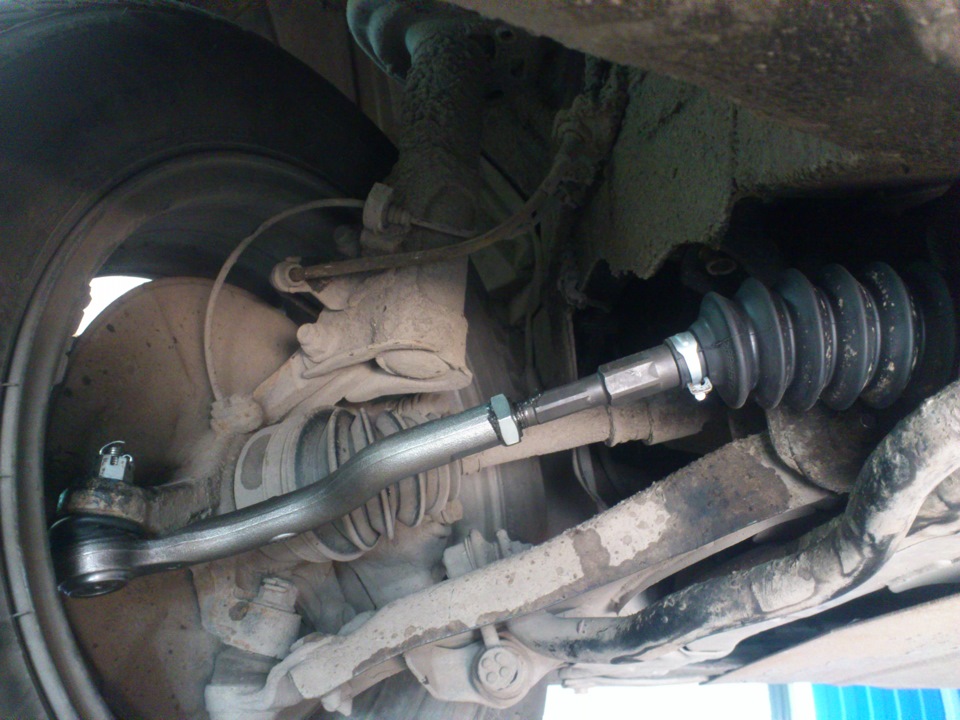

13. Установите новый рулевой наконечник на место и заверните его на то же самое количество оборотов.

Замена наконечника рулевой тяги Хонда Цивик

14. Установите обратно переднее колесо.

Замена наконечника рулевой тяги Хонда Цивик

15. При необходимости, таким самым способом замените наконечник рулевой тяги и с другой стороны автомобиля Хонда Цивик.

16. Проверьте, и при необходимости отрегулируйте на СТО углы установки передних колес.
