Замена насоса гидроусилителя рулевого управления Lancer X

Вышедший из строя насоса заменяйте в сборе, так как ремонт требует специальных инструментов и оборудования

Вам потребуются: ключ «на 22». торцовая головка «на 12», пассатижи.

1. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателей 4В10, 4В11», с. 67).

2. Слейте жидкость из бачка насоса гидроусилителя рулевого управления (см. «Замена бачка гидроусилителя рулевого управления», с. 161).

3. Отсоедините провод от датчика давления в системе гидроусилителя рулевого управления.

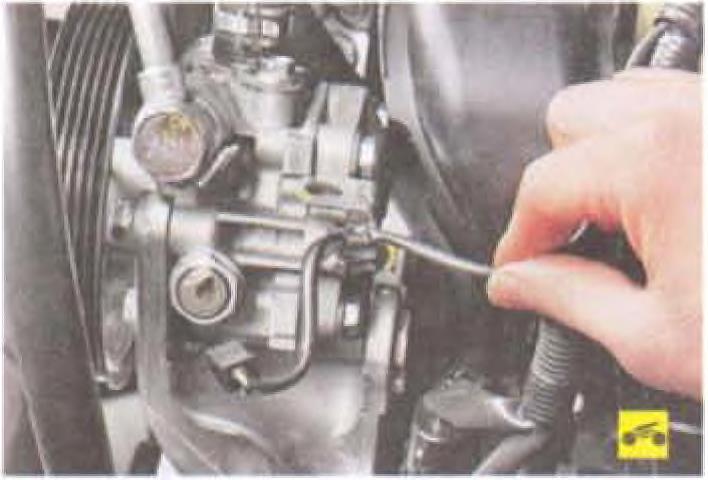

4. Извлеките держатель провода датчика давления из отверстия в кронштейне насоса гидроусилителя и отведите провод в сторону.

Примечание

Датчик давления в системе гидроусилителя рулевого управления практически никогда не выходит из строя. В случае необходимости его замены, отсоединив от датчика провод, выверните датчик из корпуса насоса и вверните новый.

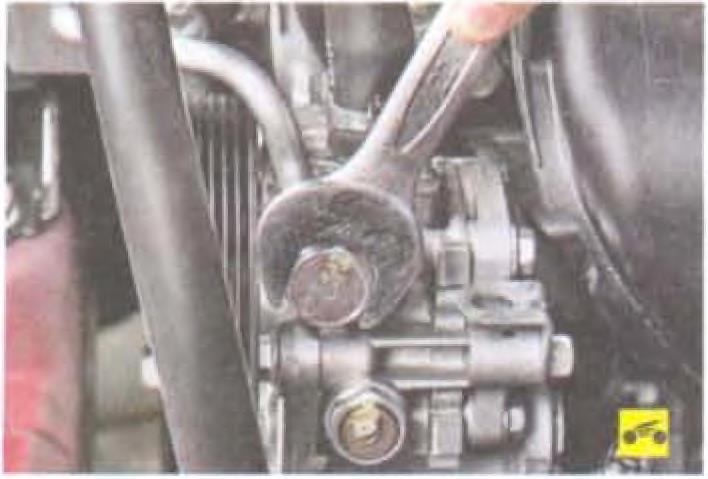

5. Выверните болт-штуцер крепления трубопровода высокого давления к штуцеру насоса гидроусилителя рулевого управления и отсоедините трубопровод.

Примечание

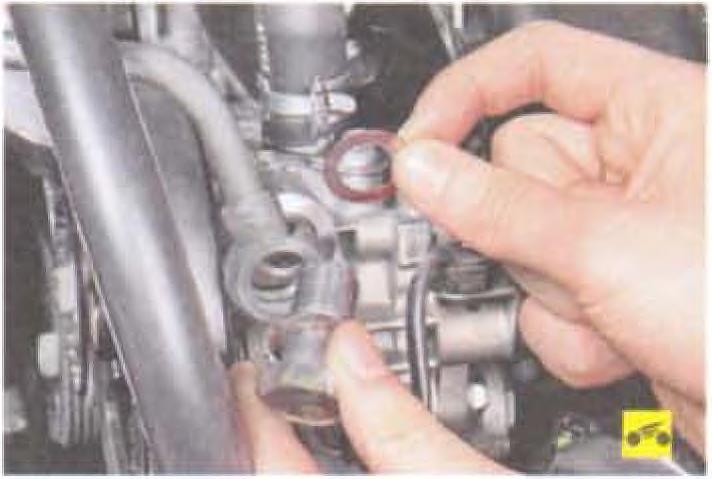

Медные уплотнительные кольца в соединении трубопровода высокого давления с насосом гидроусилителя рулевого управления при сборке замените новыми.

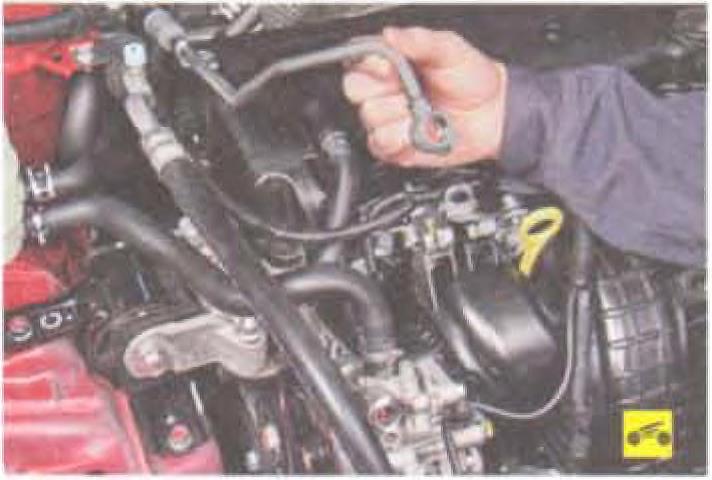

6. Отведите трубопровод в сторону.

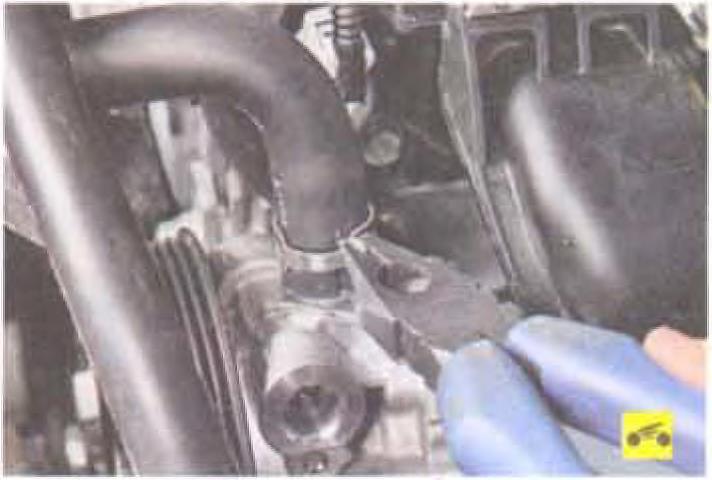

7. Ослабьте хомут крепления шланга подачи жидкости к патрубку насоса гидроусилителя рулевого управления, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...

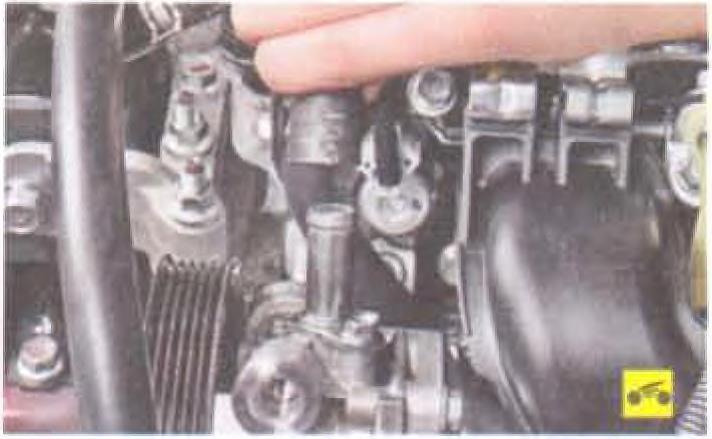

8. ...и отсоедините шланг от патрубка насоса

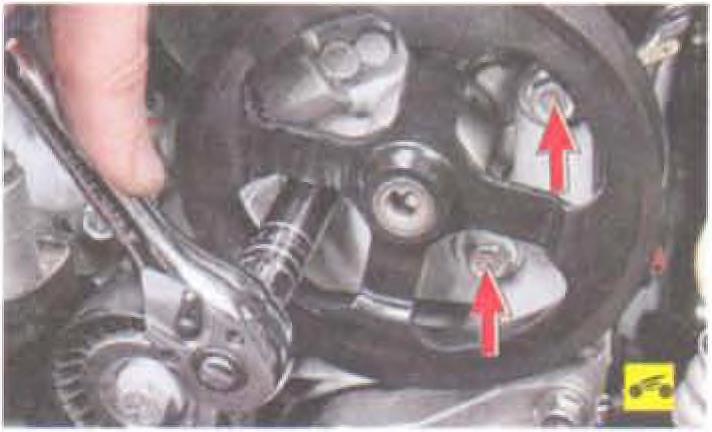

9. Выверните три болта крепления насоса гидроусилителя рулевого управления...

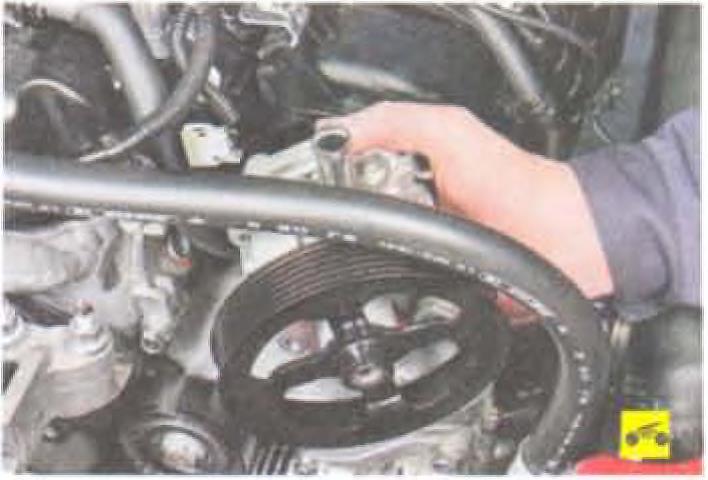

10. ...и снимите насос.

Примечание

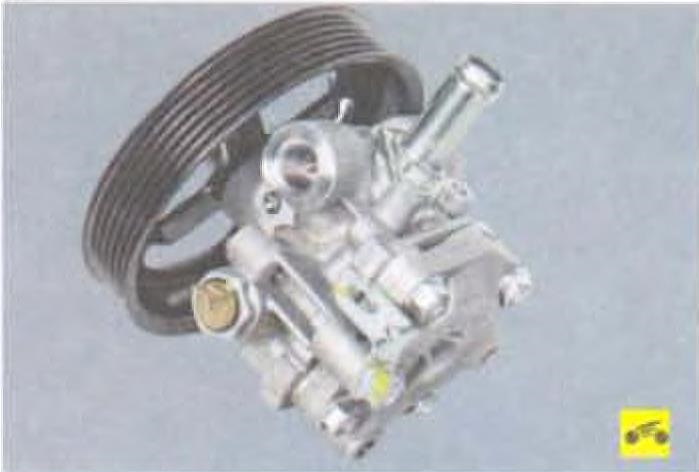

Так выглядит насос гидроусилителя рулевого управления. Для замены насоса приобретайте точно такой же.

11. Установите насос гидроусилителя рулевого управления и ремень привода вспомогательных агрегатов в порядке, обратном снятию.

12. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления», с. 160).

Источник: Руководство по эксплуатации Mitsubishi Lancer X
