Замена переднего тормозного суппорта на Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Динамометрический ключ 1 шт.
Щетка металлическая 1 шт.
Баллонный ключ 1 шт.
Зажим тормозного шланга 1 шт.
Отвертка плоская большая 1 шт.
Домкрат 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 14 мм 1 шт.
Торцевая головка 12 мм 1 шт.
Гаечный ключ накидной прямой 19 мм 1 шт.
Торцевая головка 21 мм 1 шт.
Ключ трещоточный 1 шт.
Торцевая головка 19 мм 1 шт.
Опорные стойки 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.
Тормозная жидкость 1 шт.
Передний суппорт правый Nissan 41001JD00A 1 шт.
Передний суппорт левый Nissan 41011JD00A 1 шт.
Смазка для суппортов 1 шт.
Резиновый шланг 1 шт.
Шнур или проволока 1 шт.
Пустая тара 1 шт.
Шприц или резиновая груша 1 шт.
Противооткатные упоры 1 шт.
Очиститель тормозов 1 шт.
Шайба болта тормозного шланга Nissan 46237-A4600 2 шт.
Аэрозольная смазка типа WD-40 1 шт.

Когда менять передний тормозной суппорт на Ниссан Х-Трейл

Признаком необходимости замены суппорта является появление течи через пыльник поршня цилиндра или при заедании поршня. Если поршень заклинило в цилиндре по причине коррозии и появления окислов, лучше всего суппорт заменить на новый.

Также, необходимость замены может определится на плановому техническому осмотре, который проводится через каждые 2 года или 30 тыс. км пробега или через каждые 15 тыс. км, при тяжелых условиях эксплуатации автомобиля.

Замена переднего тормозного суппорта Ниссан Х-Трейл

1. Установите автомобиль на подъемник, яму или эстакаду.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

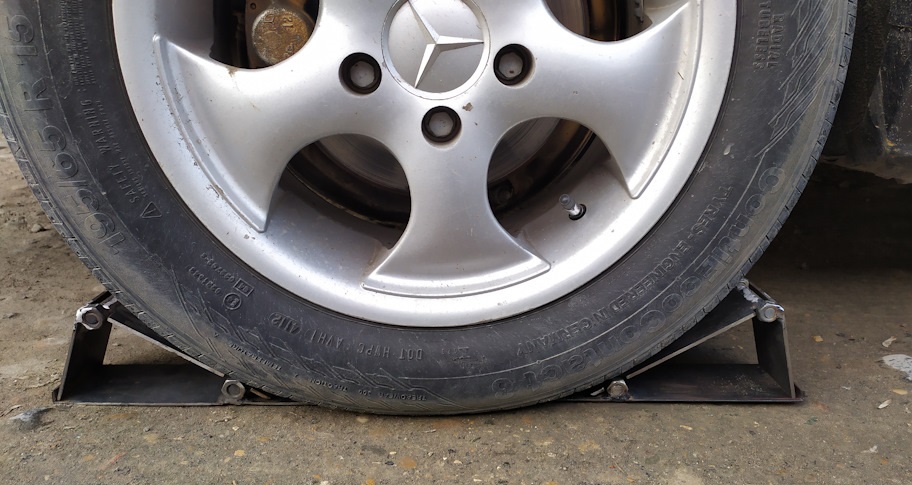

2. Если такой возможности нет, затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

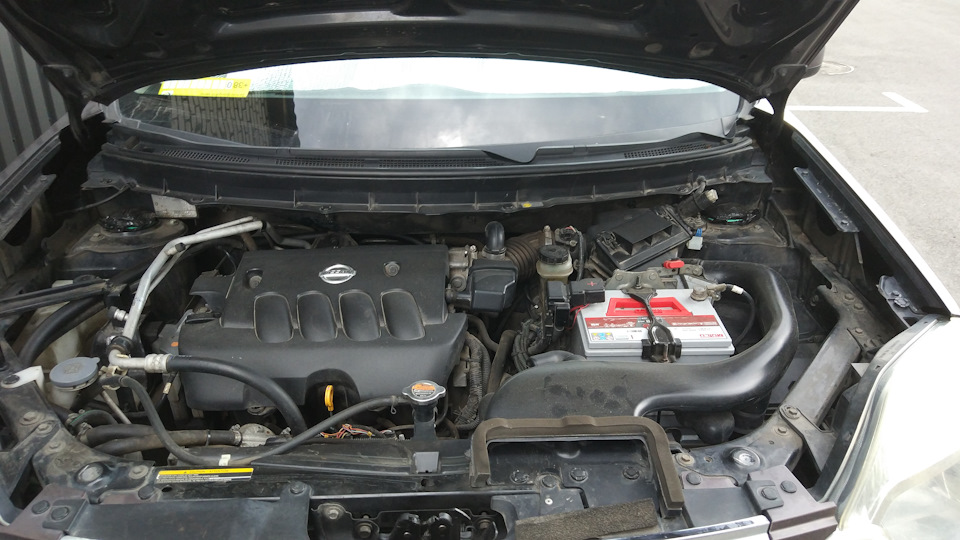

3. Поднимите крышку капота и установите ее на упор.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

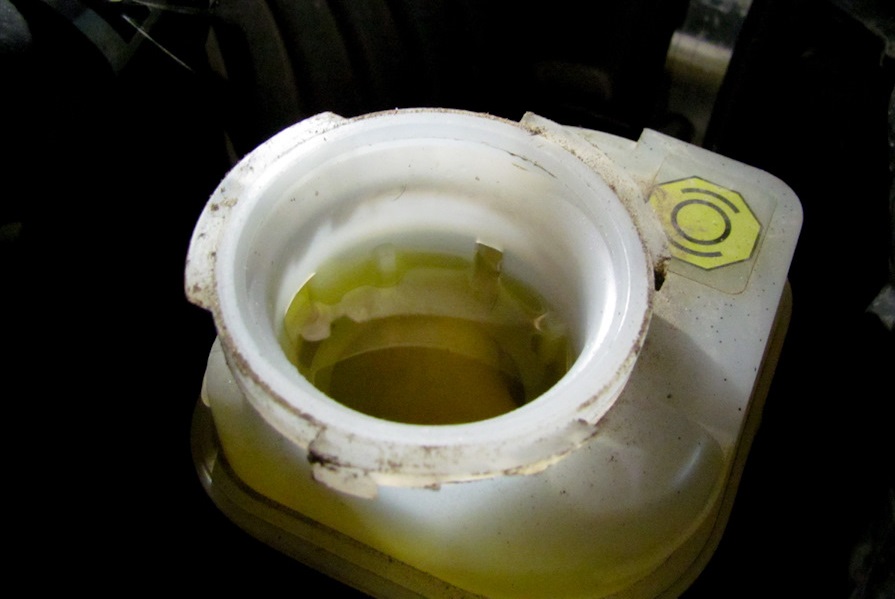

4. Отверните крышку тормозного бачка и проверьте уровень жидкости.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

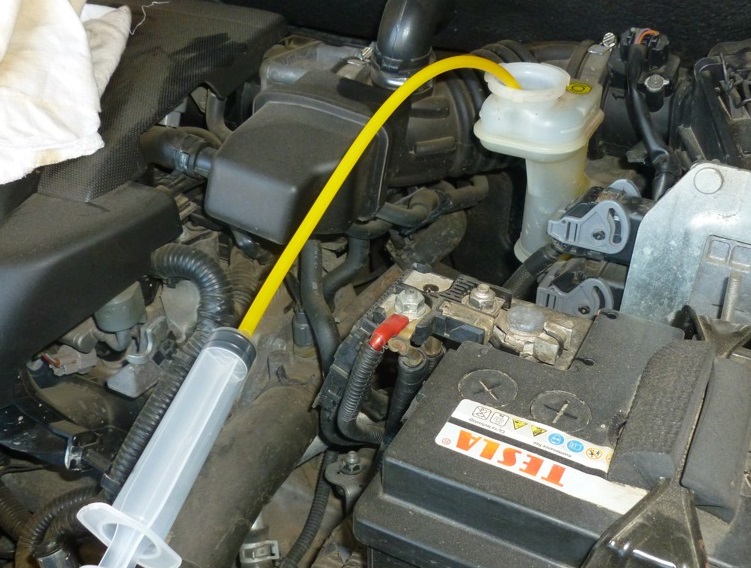

5. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

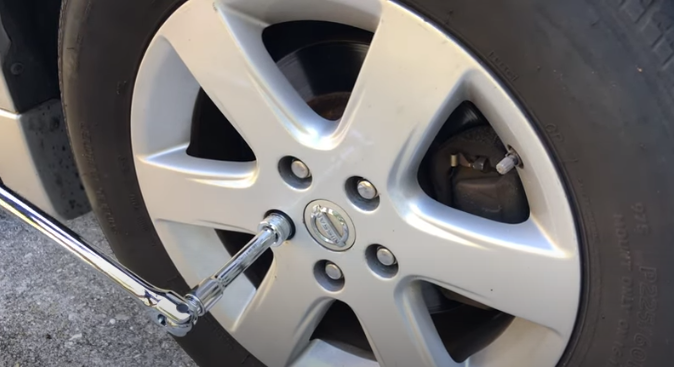

6. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

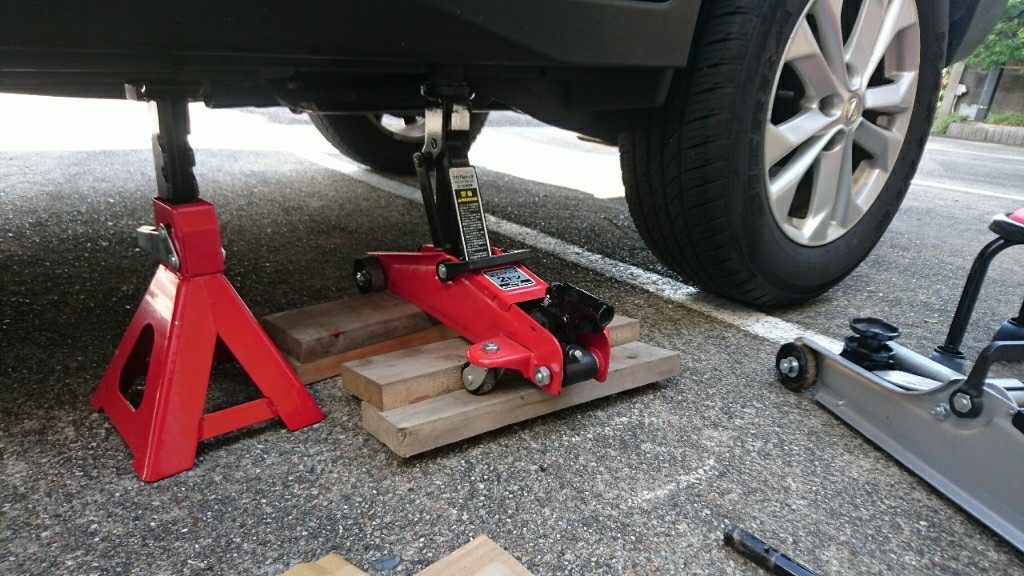

7. Поднимите и установите на опоры переднюю часть автомобиля.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

8. Окончательно отверните гайки крепления, и снимите колесо.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

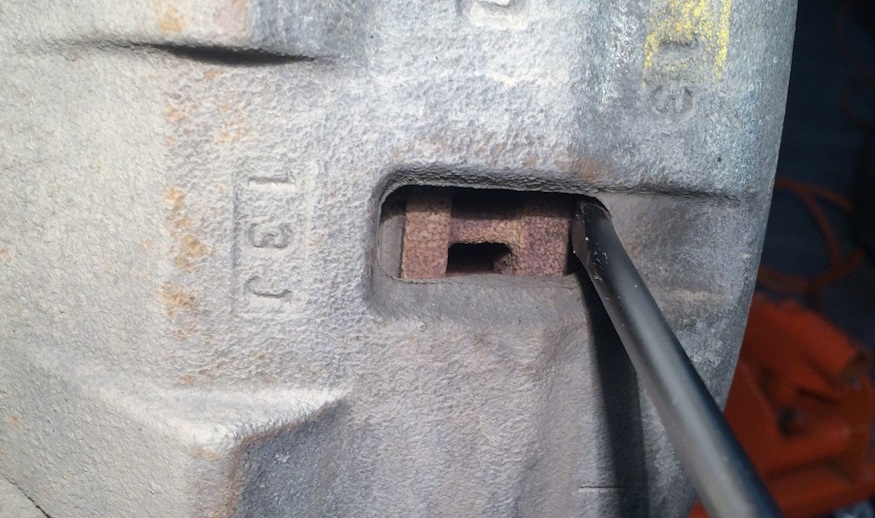

9. Вставьте плоскую отвертку между внутренней тормозной колодкой и утопите поршень в цилиндр.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

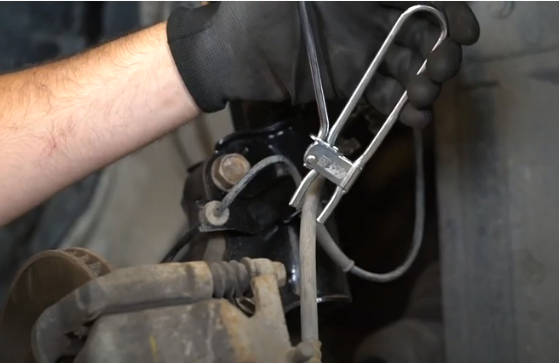

10. Для предотвращения вытекания тормозной жидкости, пережмите тормозной шланг, идущий к переднему суппорту Ниссан Х-Трейл.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

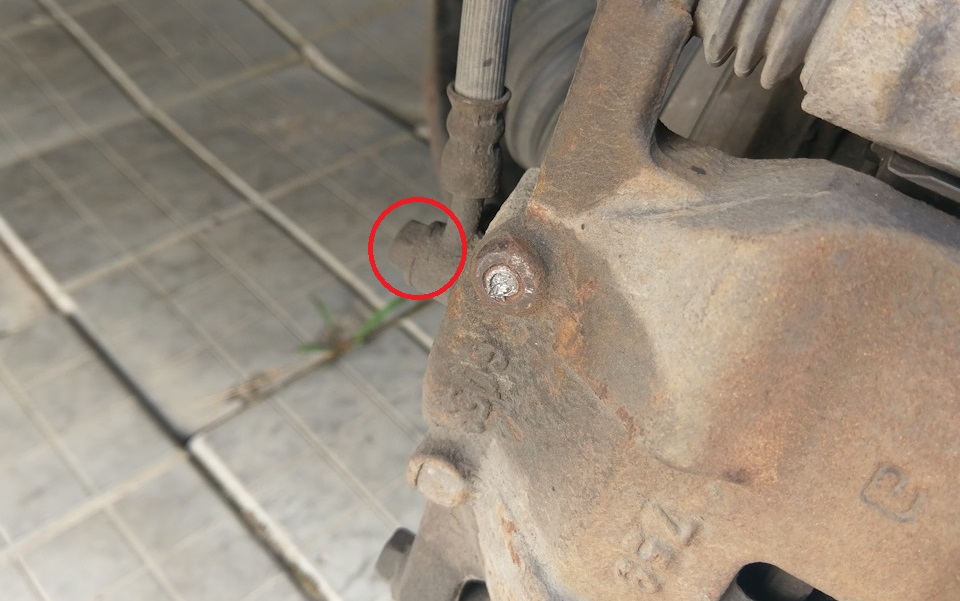

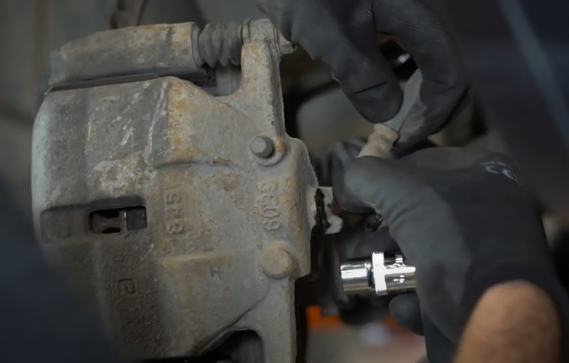

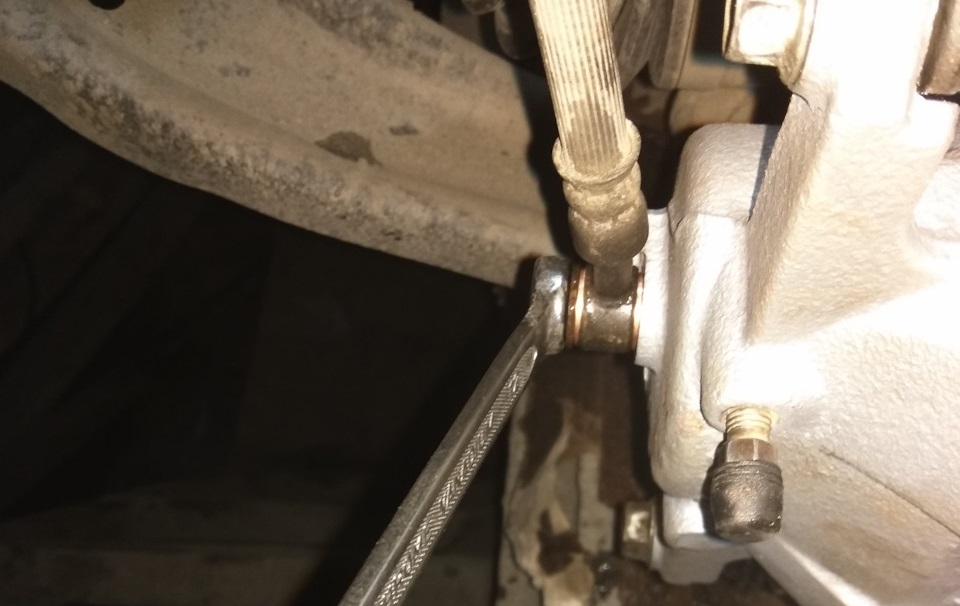

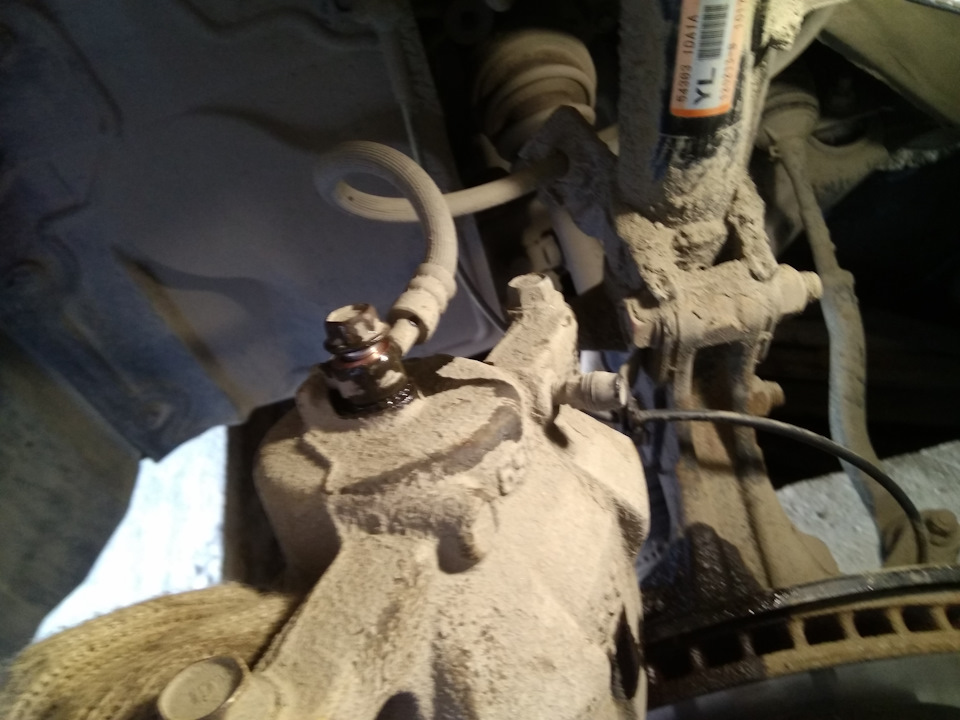

11. Ключом или торцевой головкой на 12 мм выверните болт-штуцер крепления наконечника тормозного шланга.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

12. Подставьте под шланг пустую тару или подложите ветошь, так как может пролиться остаток тормозной жидкости.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

13. Отсоедините тормозной шланг от суппорта.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

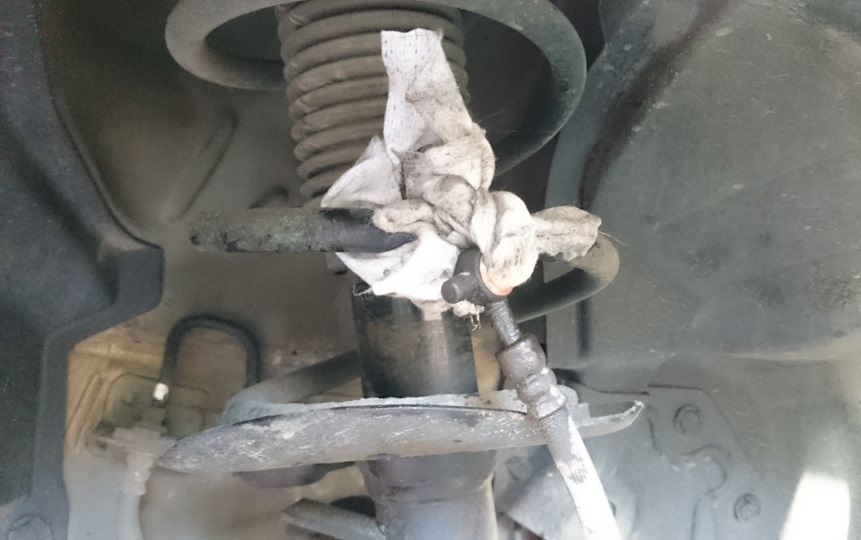

14. Заглушите его отверстие и зафиксируйте на пружине.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

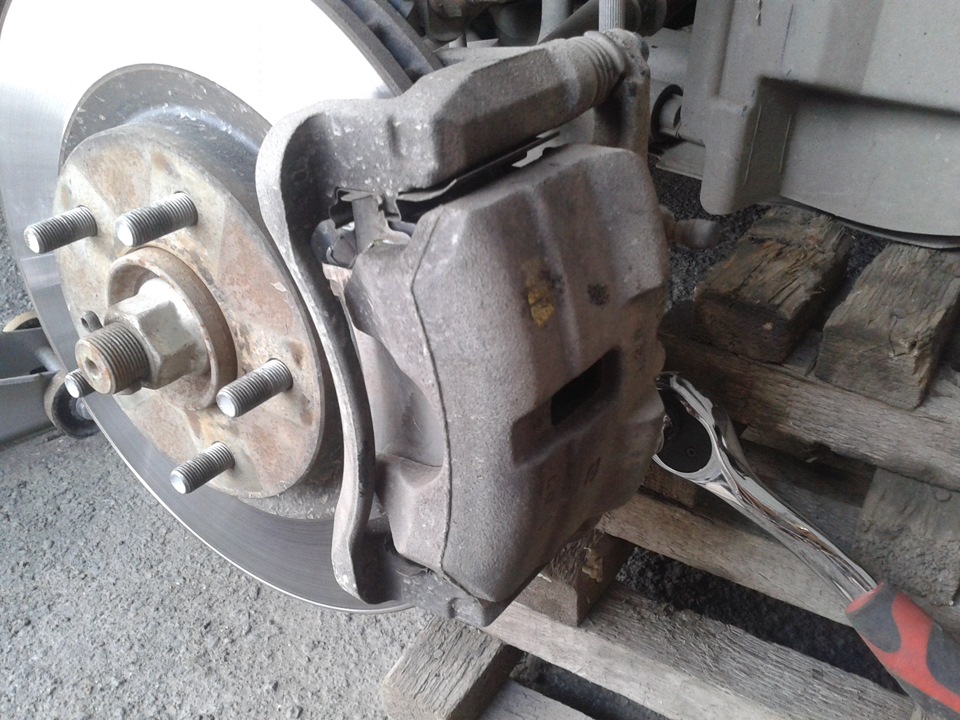

15. Торцевой головкой на 14 мм выверните верхний болт крепления направляющего пальца суппорта.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

16. Таким самым способом выкрутите нижний болт.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

17. Извлеките болты из отверстий в суппорте.

Замена передних тормозных колодок на Ниссан Х-Трейл

18. Снимите передний тормозной суппорт Ниссан Х-Трейл.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

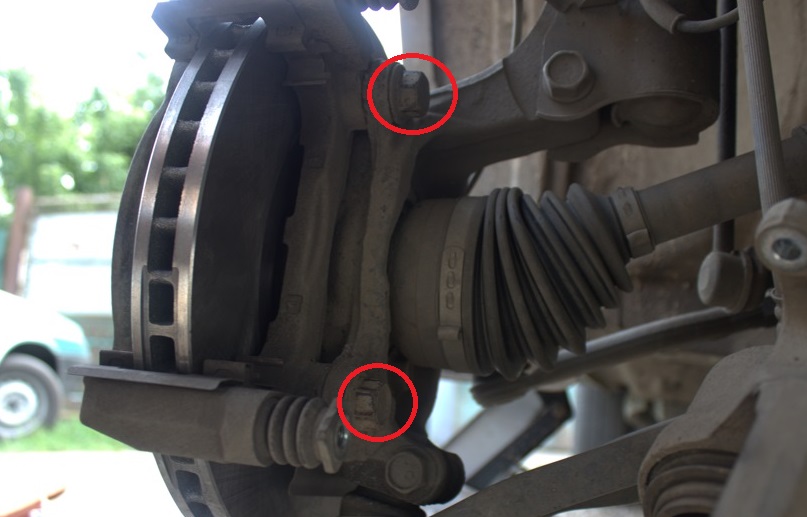

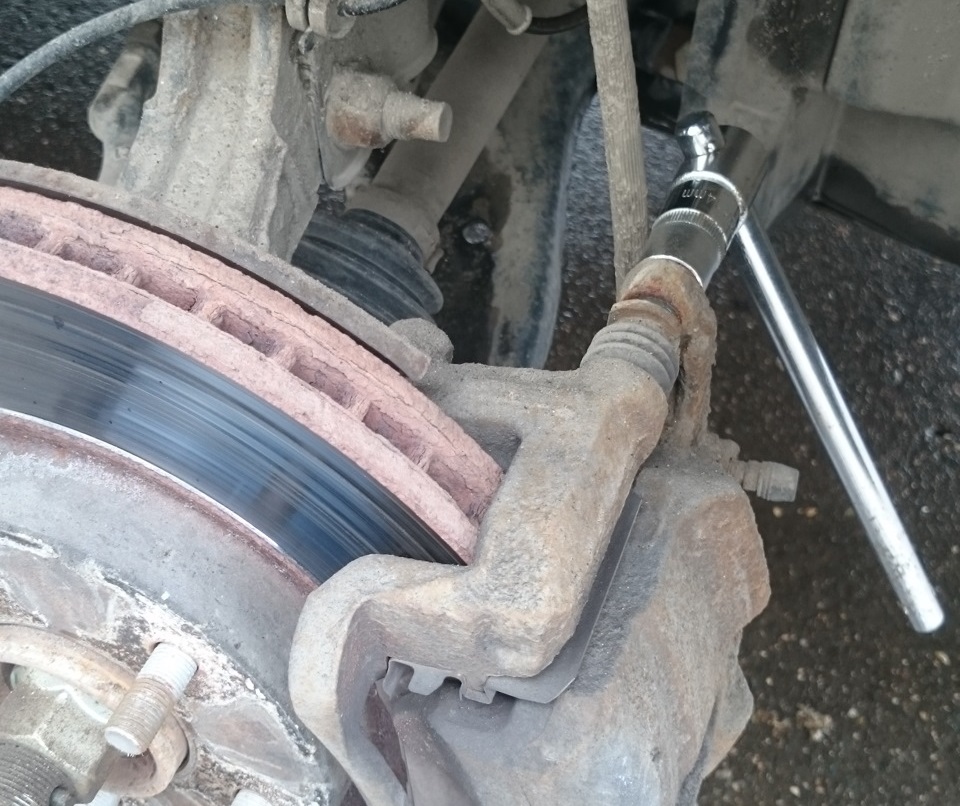

19. Ключом или торцевой головкой на 19 мм выверните верхний и нижний болты крепления скобы суппорта к поворотному кулаку.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

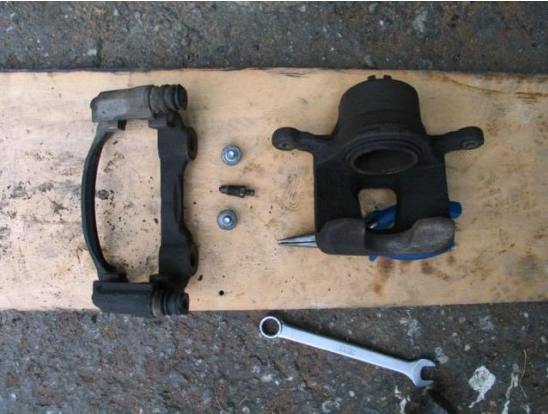

20. Снимите тормозную скобу.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

Примечание:

Передний тормозной суппорт можно также снять в сборе, вывернув болты крепления направляющих колодок к поворотному кулаку.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

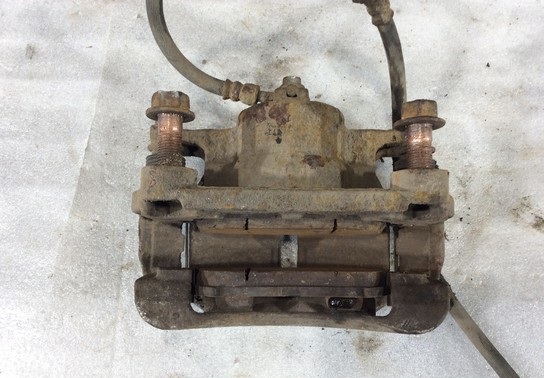

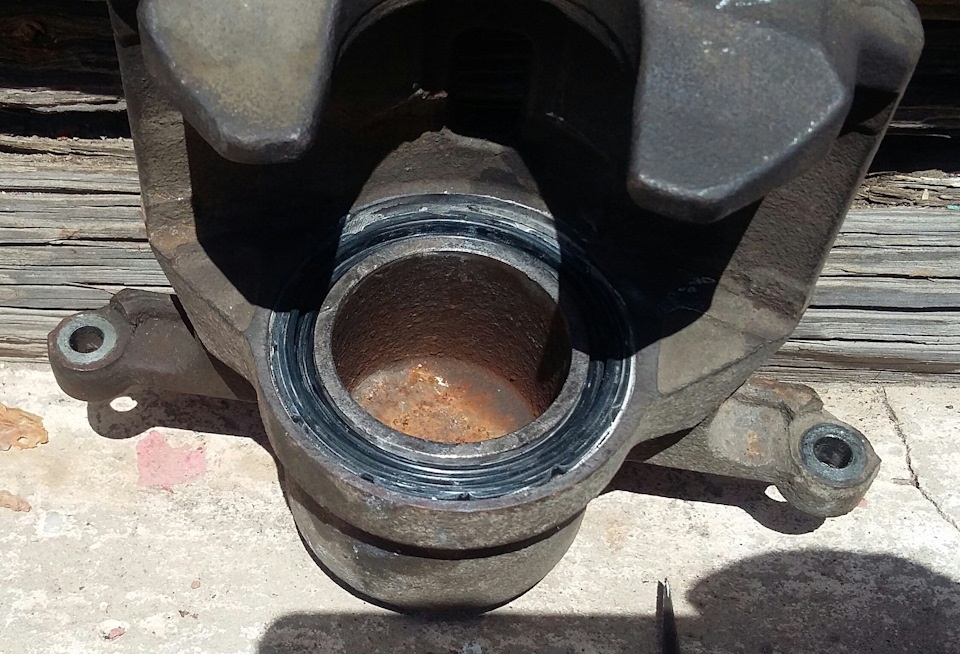

21. Осмотрите состояние снятого суппорта.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

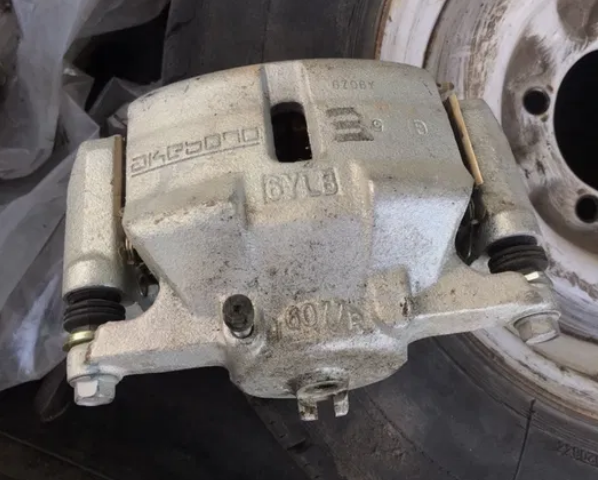

22. При необходимости, замените передний тормозной суппорт Ниссан Х-Трейл на новый.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

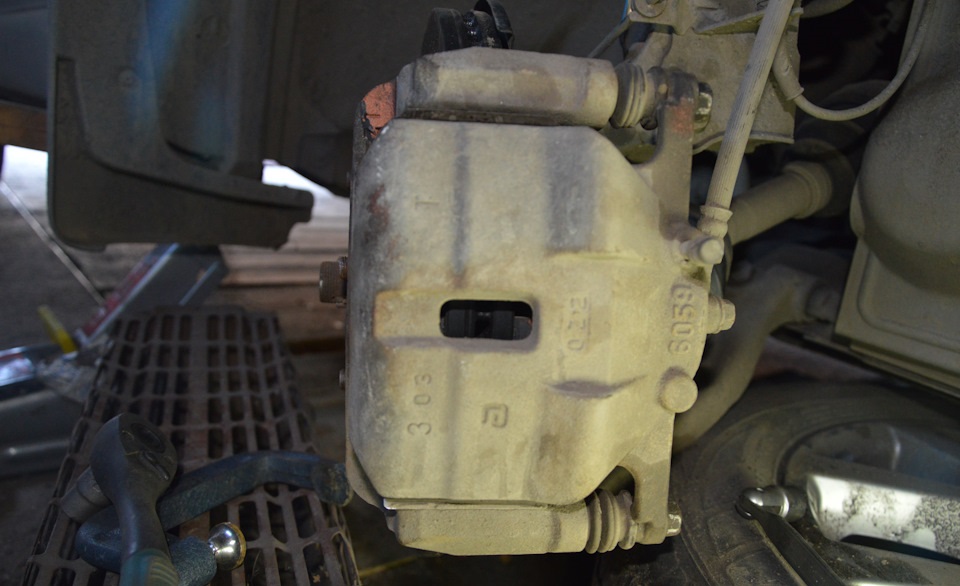

23. Установите новый передний суппорт на место и заверните его крепежные болты. Момент затяжки — 34 Н•м.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

24. Замените уплотнительные шайбы наконечника тормозного шланга на новые.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

25. Подсоедините обратно тормозной шланг. Момент затяжки болта-штуцера — 18 H•м.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

Примечание:

Проследите, чтобы при установке тормозного шланга, он не был перекручен.

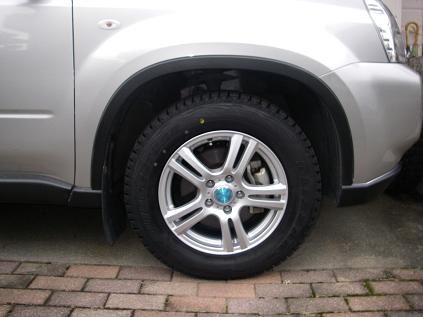

26. Установите обратно колесо. Момент затяжки гаек — 108 Н•м.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

27. Таким самым способом замените передний суппорт на Ниссан Х-Трейл и с другой стороны автомобиля.

Замена переднего тормозного суппорта на Ниссан Х-Трейл

28. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

Замена передних тормозных колодок на Ниссан Х-Трейл

29. Если будет нужно, долейте жидкость до нормы и заверните крышку. Пролитую жидкость протрите чистой ветошью.

Замена передних тормозных колодок на Ниссан Х-Трейл

Источник: carpedia.club
