Замена передних тормозных колодок Lancer X​

1. Визуально оценить толщину тормозной накладки через смотровое отверстие корпуса суппорта.

Стандартное значение: 10,0 мм Минимальное предельное значение: 2,0 мм

2. Если толщина меньше предельного значения, необходимо заменить обе тормозные накладки (правую и левую).

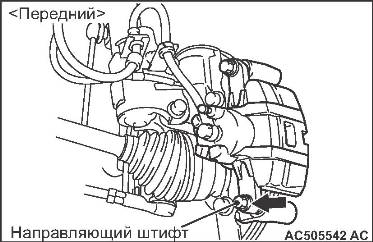

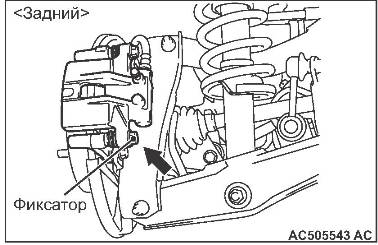

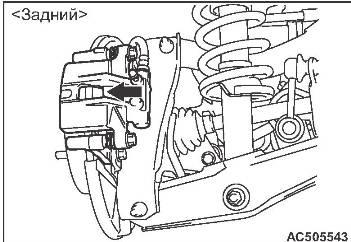

3. Снять компоненты, указанные на рисунке, повернуть суппорт тормоза в сборе вверх и зафиксировать его в таком положении с помощью проволоки или подобного инструмента.

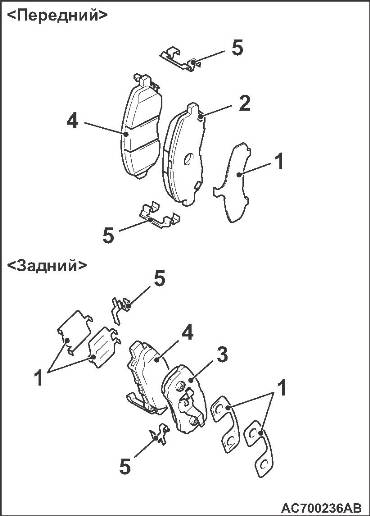

4. Снять с узла суппорт тормоза следующие детали.

(1) Прокладка

(2) Колодка в сборе <передняя>

(3) Колодка и зажим в сборе <задняя>

(4) Колодка (справа) и индикатор износа в сборе (слева)

(5) Зажим

5. Чтобы измерить усилие торможения, которое создают тормозные накладки, следует сначала, до установки накладок, измерить сопротивление вращению ступицы колеса (См. 35А-17).

6. Установить накладку и суппорт тормоза в сборе и проверить усилие торможения (См. 35А-17).

ПРИМЕЧАНИЕ:.

• Тормозные накладки правых и левых колес, входящие в набор, оснащены индикаторами износа.

• Установить накладку и индикатор износа в сборе с внутренней стороны тормозного диска, так, чтобы индикатор износа переднего тормоза находился сверху, а индикатор износа заднего тормоза - снизу.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
