Замена передних тормозных колодок Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Гаечный ключ рожковый 15 мм 1 шт.
Отвертка плоская большая 1 шт.
Щетка металлическая 1 шт.
Раздвижные пассатижи 1 шт.
Гаечный ключ рожковый 13 мм 1 шт.
Баллонный ключ 1 шт.
Детали и расходники:
Очиститель тормозов 1 шт.
Резиновая груша или шприц 1 шт.
Ветошь 1 шт.
Тканевые перчатки 1 шт.
Пустая емкость 1 шт.
Противооткатные упоры 1 шт.
Высокотемпературная консистентная смазка 1 шт.
Передние тормозные колодки (4 шт.) D40601HD3E 1 шт.

Примечание:

Тормозные колодки требуют замены при из­носе накладок (минимально допустимая тол­щина фрикционных накладок 2 мм), непроч­ном соединении накладок с основанием, за­масливании рабочих поверхностей, наличии глубоких борозд или сколов.

Заменяйте передние тормозные колодки на Ниссан Ноут только комплектом (4шт, по 2 на каждую сторону).

Снятие передних тормозных колодок Ниссан Ноут

1. Ослабьте затяжку болтов крепления переднего колеса. Для предотвращения движения автомобиля, положите под задние колеса противооткатные упоры.

Замена передних тормозных колодок Nissan Note 2004 - 2012

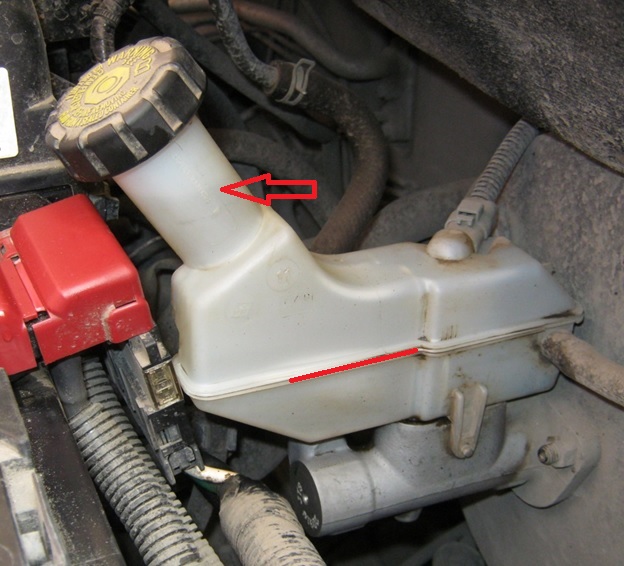

2. Под капотом откройте крышку тормозного бачка и проверьте уровень жидкости. При износе колодок её может оказаться больше верхнего предела, что чревато переливанием во время развода поршней. Если уровень близок к метке «МАХ», отберите шприцем лишнее.

Замена передних тормозных колодок Nissan Note 2004 - 2012

3. Приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

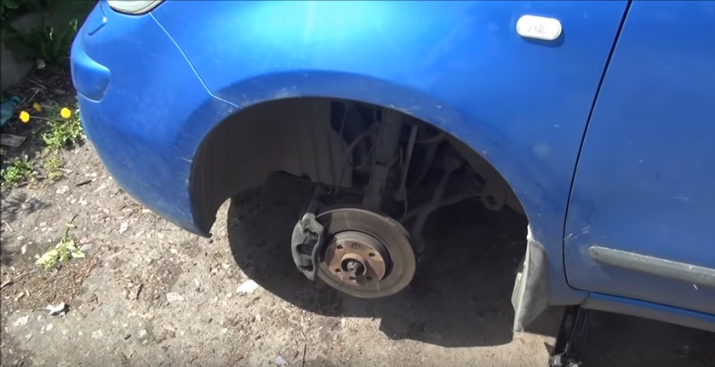

4. Баллонным ключом отверните гайки крепления и снимите переднее колесо.

Замена передних тормозных колодок Nissan Note 2004 - 2012

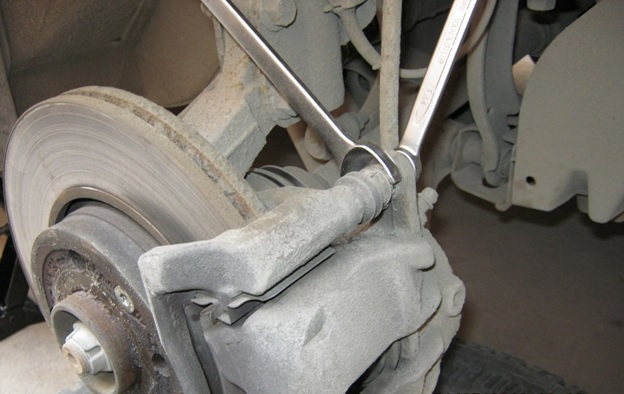

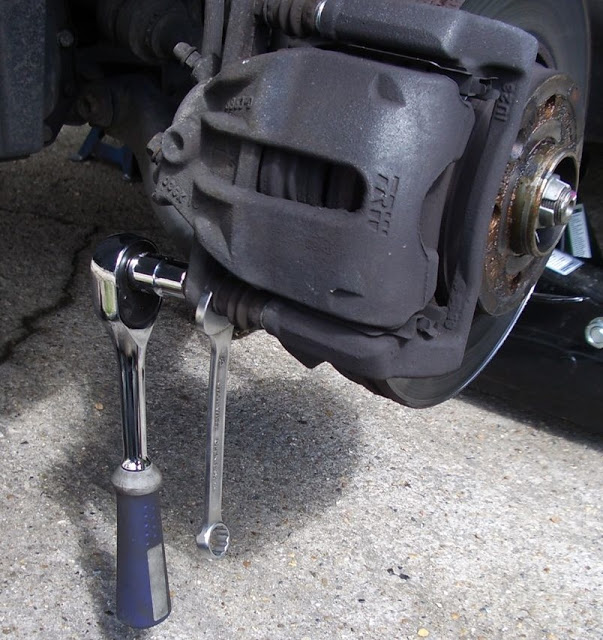

5. Головкой или ключом на 13 мм, придерживая палец от проворачивания ключом на 15 мм, выверните верхний болт направляющего пальца суппорта.

Замена передних тормозных колодок Nissan Note 2004 - 2012

6. Таким самым способом выкрутите нижний болт крепления направляющего пальца суппорта.

Замена передних тормозных колодок Nissan Note 2004 - 2012

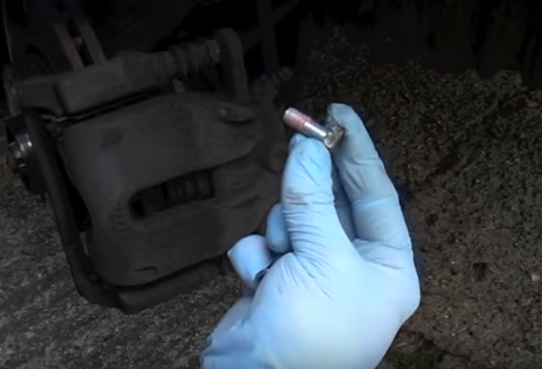

7. Извлеките болты суппорта из отверстий.

Замена передних тормозных колодок Nissan Note 2004 - 2012

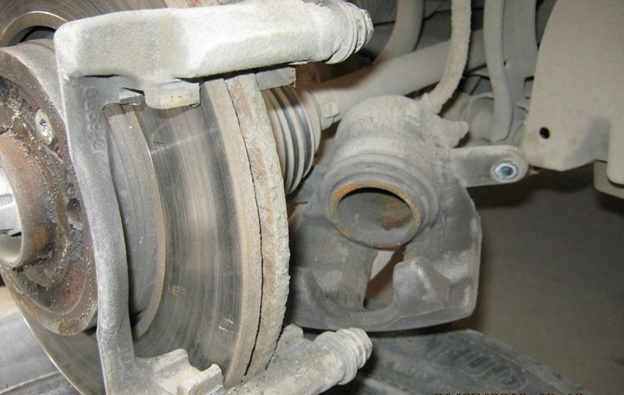

8. Подденьте отверткой и снимите суппорт (тормозной шланг отсоединять не нужно).

Замена передних тормозных колодок Nissan Note 2004 - 2012

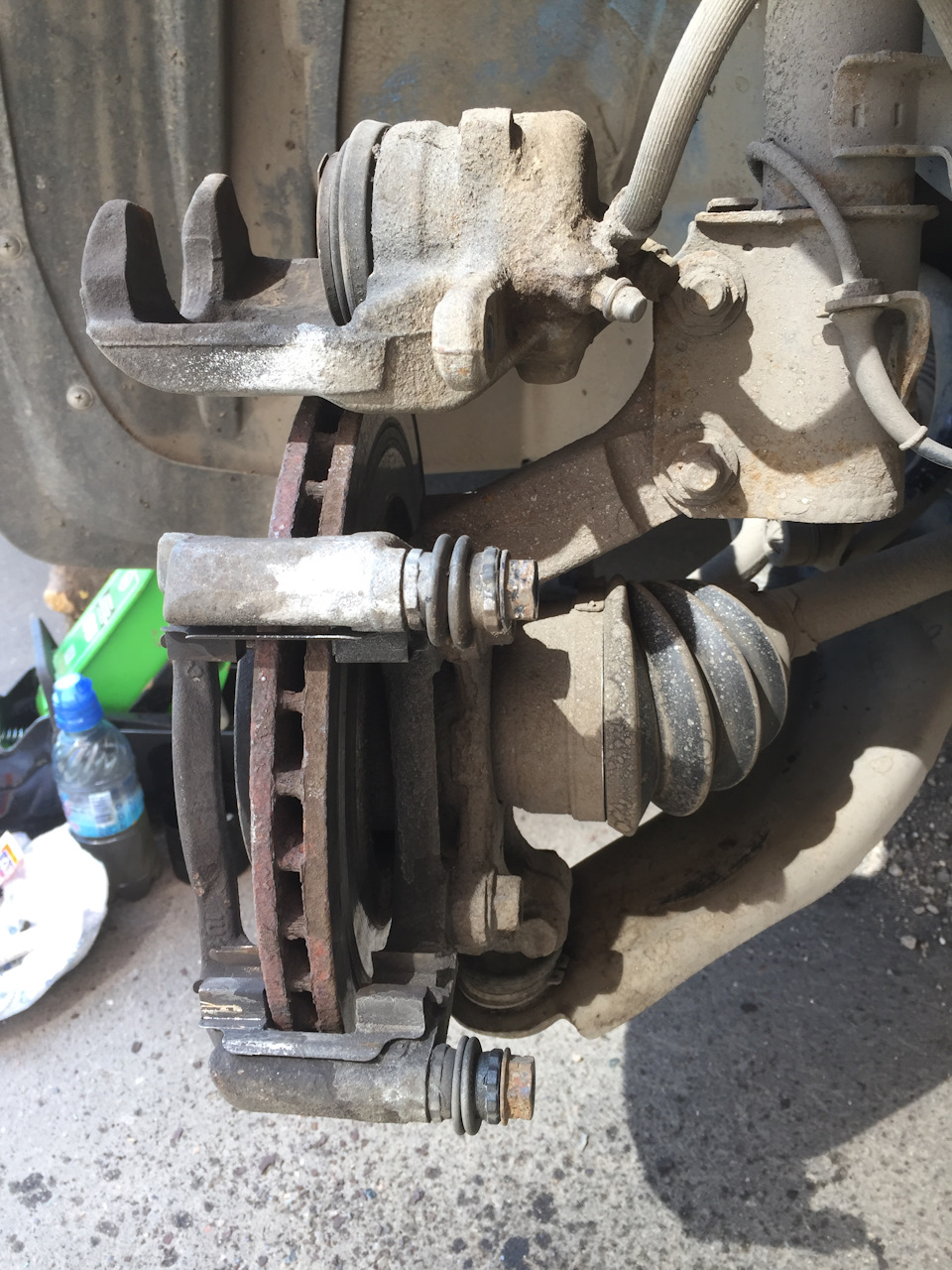

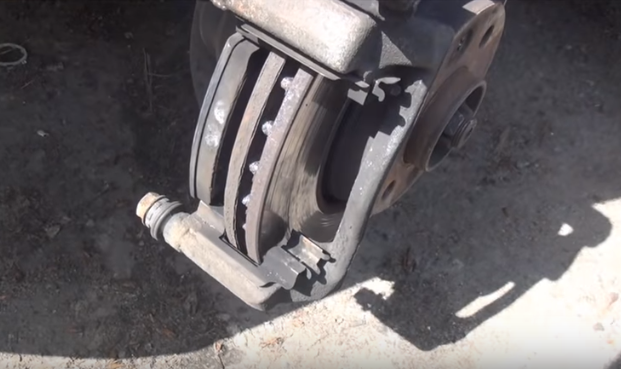

9. Поднимите суппорт вверх и подвесьте его на пружину.

Замена передних тормозных колодок Nissan Note 2004 - 2012

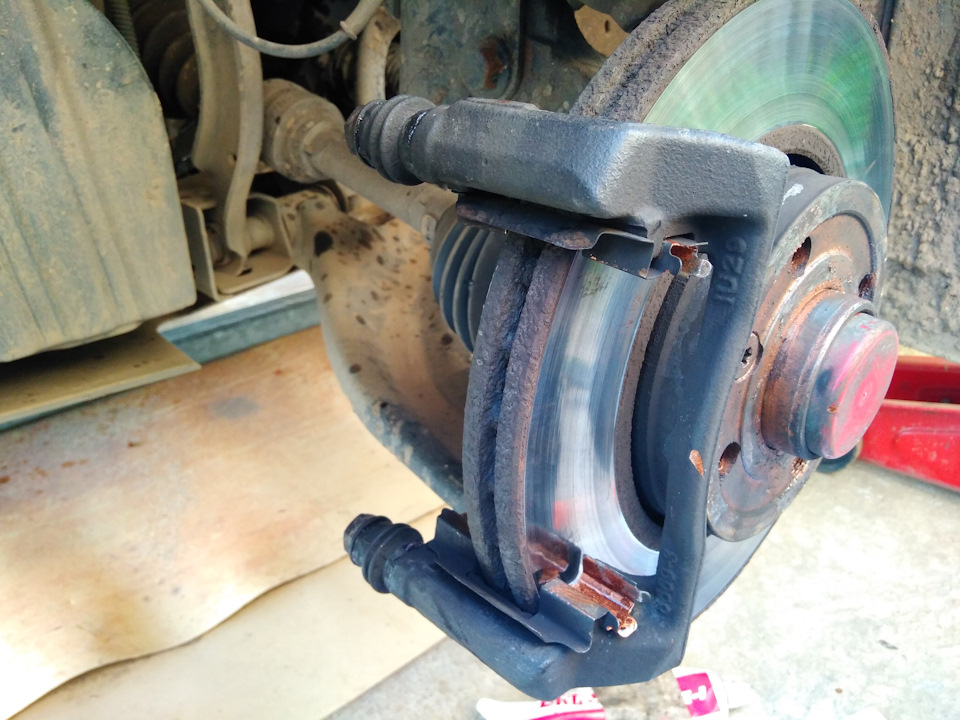

10. Поддевая отверткой, снимите наружную тормозную колодку.

Замена передних тормозных колодок Nissan Note 2004 - 2012

11. Так же само снимите и внутреннюю тормозную колодку.

Замена передних тормозных колодок Nissan Note 2004 - 2012

12. Снимите прижимные пластины колодок и осмотрите их. Очистите от загрязнений. Деформированные или сильно корродиро­ванные пластины замените.

Замена передних тормозных колодок Nissan Note 2004 - 2012

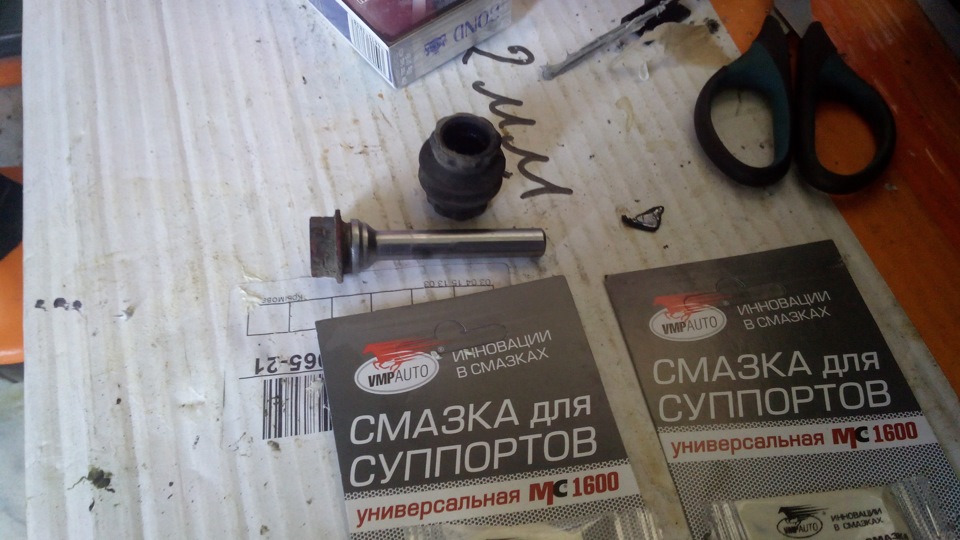

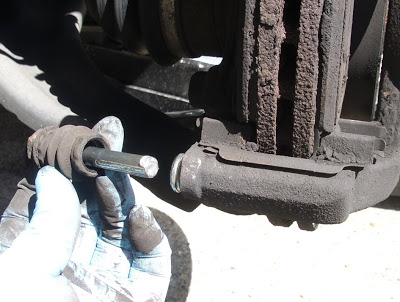

13. Вытяните направляющие пальцы суппорта из защитных чехлов.

Замена передних тормозных колодок Nissan Note 2004 - 2012

14. Очистите пальцы и пыльники от загрязнений.

Замена передних тормозных колодок Nissan Note 2004 - 2012

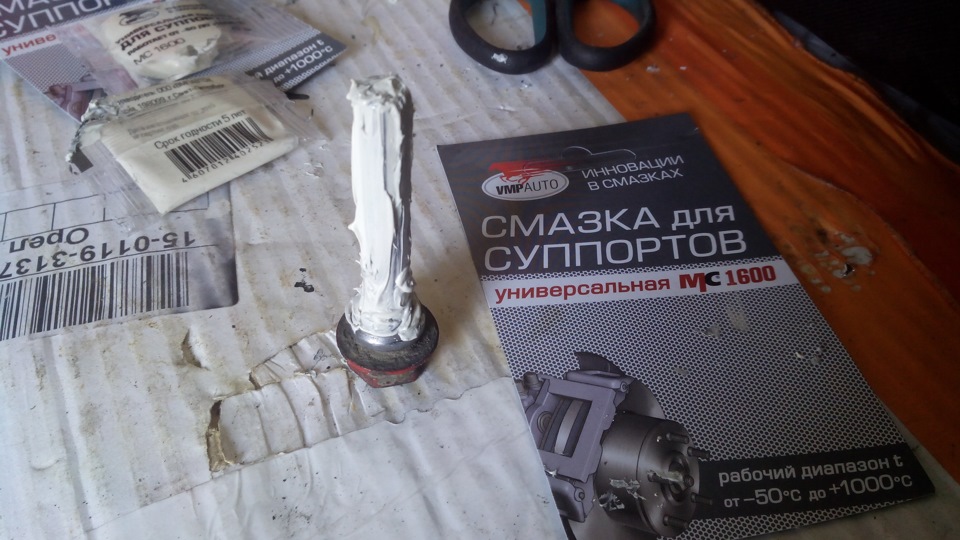

15. Смажьте направляющие пальцы консистентной высокотемпературной смазкой.

Замена передних тормозных колодок Nissan Note 2004 - 2012

Примечание:

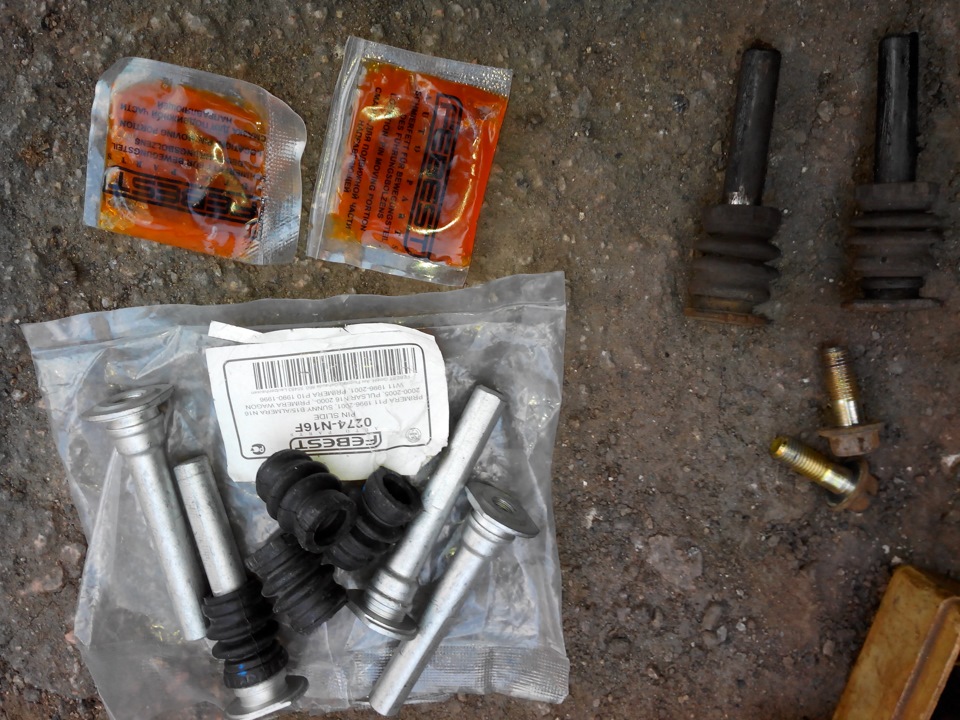

При наличии следов сильного износа, направляющие пальцы нужно заменить на новые.

Защитные чехлы направляющих пальцев (пыльники), если они затвердели, деформиро­ваны или надорваны, нужно заменить на новые.​

Замена передних тормозных колодок Nissan Note 2004 - 2012

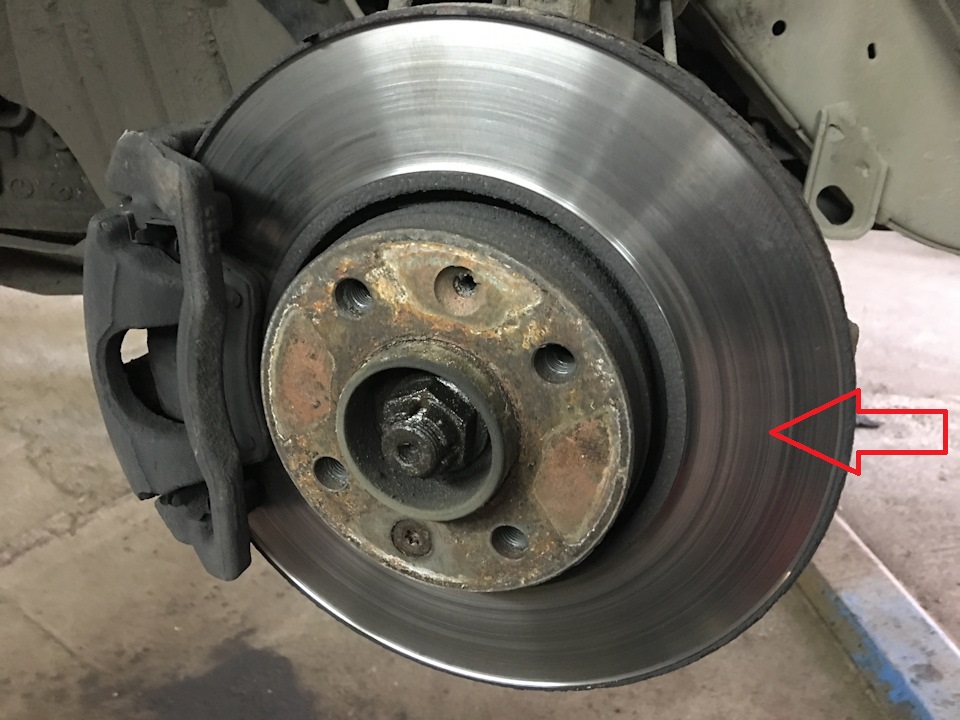

16. Специальным очистителем тормозов очистите с обеих сторон поверхность тормозного диска.

Замена передних тормозных колодок Nissan Note 2004 - 2012

Установка передних тормозных колодок Ниссан Ноут

Замена передних тормозных колодок Nissan Note 2004 - 2012

1. Перед тем, как установить передние колодки на Ниссан Ноут,смочите очистителем тормозов и очистите металлической щеткой направляющие колодок и край тормозного диска.

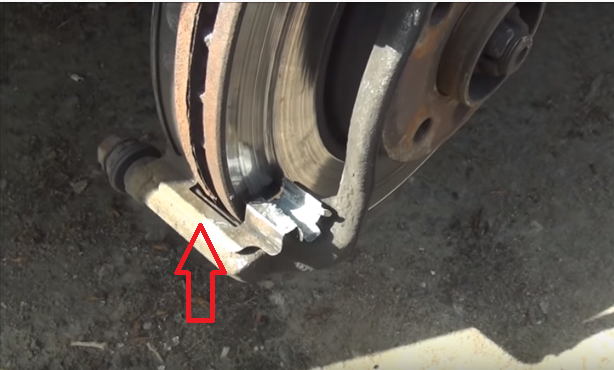

2. Установите в направляющие суппорта прижимные пластины колодок.

Замена передних тормозных колодок Nissan Note 2004 - 2012

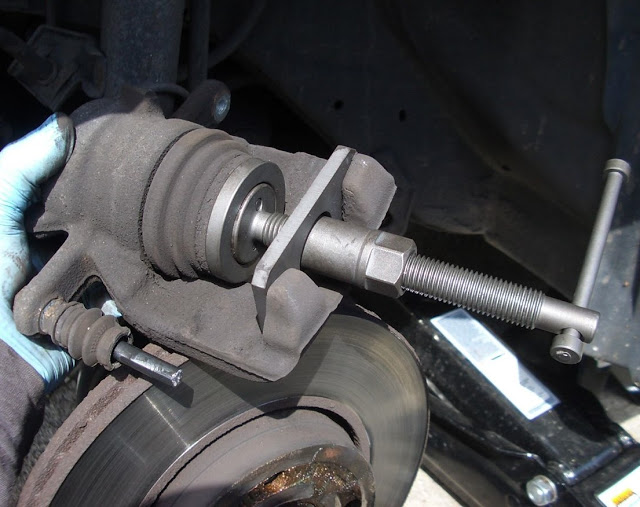

3. Если часть поршня, которая выступает с тормозного цилиндра, мешает установке колодки, нужно утопить поршень обратно в цилиндр. Для этого, возьмите специальное приспособление, и уто­пите поршень до упора в дно рабочего ци­линдра.

Замена передних тормозных колодок Nissan Note 2004 - 2012

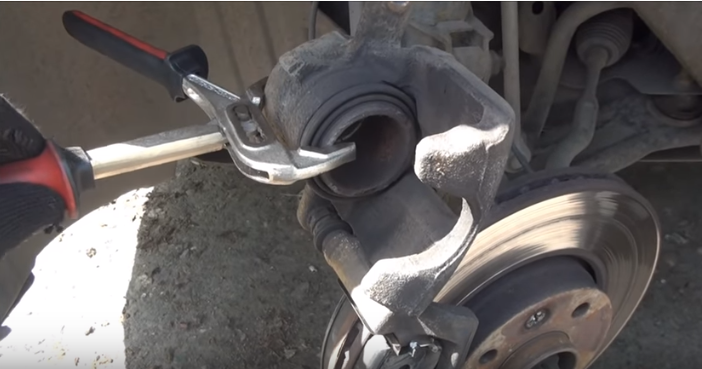

Если у Вас нет такого приспособления, можно попробовать утопить поршень с помощью раздвижных пассатижей.

Замена передних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Утапливайте поршень постепенно. Не забывайте контролировать уровень жидкости в бачке тормозного цилиндра, поскольку при утапливании  жидкость поднимается, и может вытекать.

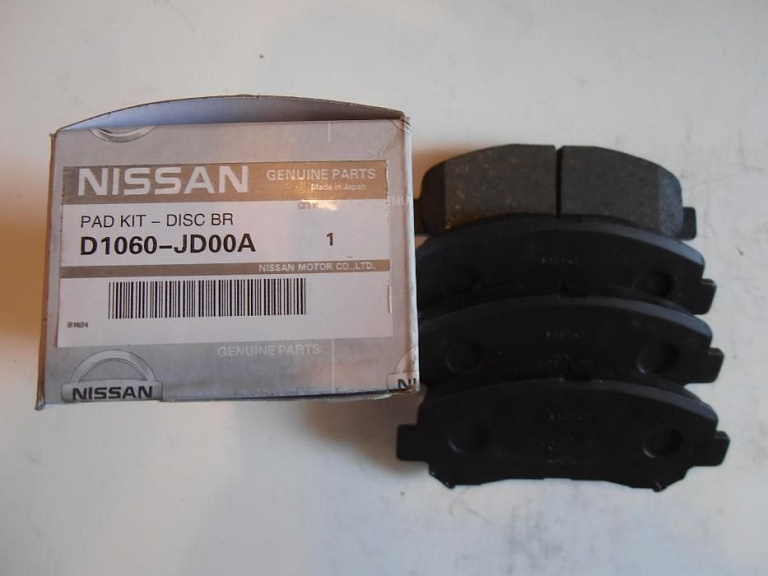

4. Замените передние тормозные колодки Ниссан Ноут на новые и установите их в прижимные пластины.

Замена передних тормозных колодок Nissan Note 2004 - 2012

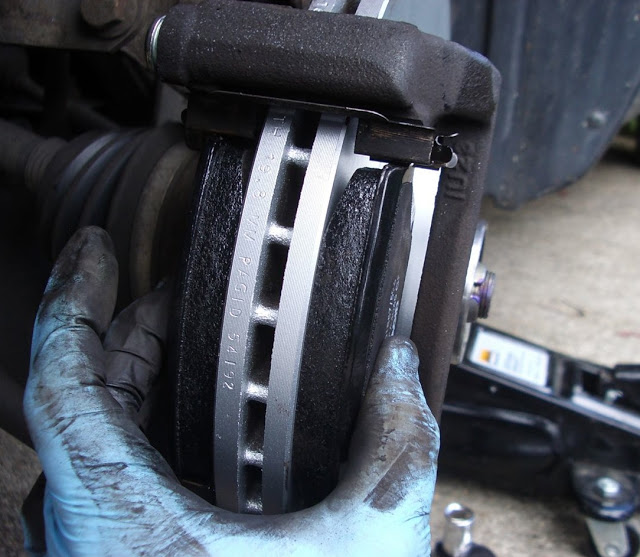

5. Сдвиньте обе колодки ровно к поверхности диска руками.

Замена передних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Перед установкой обязательно сравните новые и старые колодки​.Они должны быть идентичны по геометрическим размерам.​Тормозные колодки передних тормозных механизмов несколько различаются по размеру и обозначены раз­ными каталожными номерами. Помимо раз­ных номеров на основании наружной тормоз­ной колодки А нанесена одна литера R, а на основании внутренней тормозной колодки Б нанесены две литеры R.

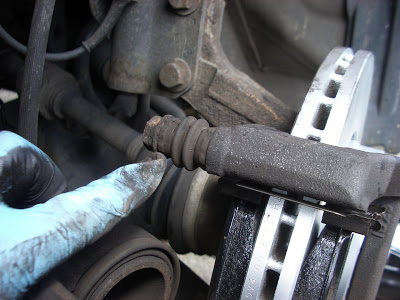

6. Вставьте верхний и нижний направляющие пальцы суппорта.

Замена передних тормозных колодок Nissan Note 2004 - 2012

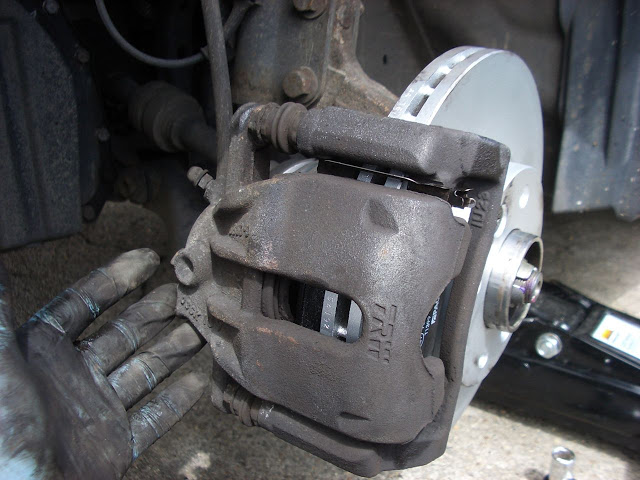

7. Установите суппорт на место, и заверните болты направляющих суппорта.

Замена передних тормозных колодок Nissan Note 2004 - 2012

8. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

9. Для обеспечения равномерного тормозного усилия на паре колес, аналогично замените передние тормозные колодки Ниссан Ноут и с другой стороны транспорта.

10. Проверьте и при необходимости вос­становите уровень тормозной жидкости в бачке главного тормозного цилиндра.
