Замена передних тормозных колодок на Ниссан Х-Трейл

Когда нужна замена колодок на Ниссан Х-Трейл

Согласно плану регламентного технического обслуживания, состояние колодок нужно проверять через каждые 2 года или 30 тыс. км пробега. При тяжелых условиях эксплуатации автомобиля, проводите проверку 1 раз/год или через каждые 15 тыс. км.

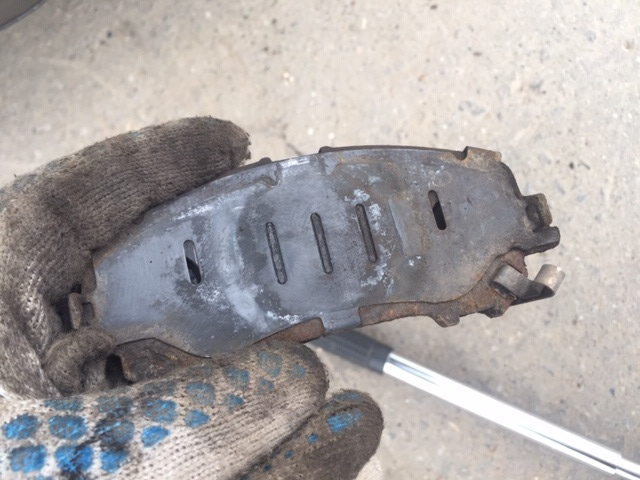

Тормозные колодки на Ниссан Х-Трейл требуют замены при из­носе накладок, непроч­ном соединении накладок с основанием, за­масливании рабочих поверхностей, наличии глубоких борозд или сколов.

Заменяйте передние тормозные колодки только комплектом (4шт, по 2 на каждую сторону).

Характеристики передних тормозных колодок

• Номинальная толщина фрикционной накладки — 11 мм.
• Минимально допустимая толщина фрикционной накладки — 2 мм.

Замена передних тормозных колодок на Ниссан Х-Трейл

1. Установите автомобиль на подъемник, яму или эстакаду.

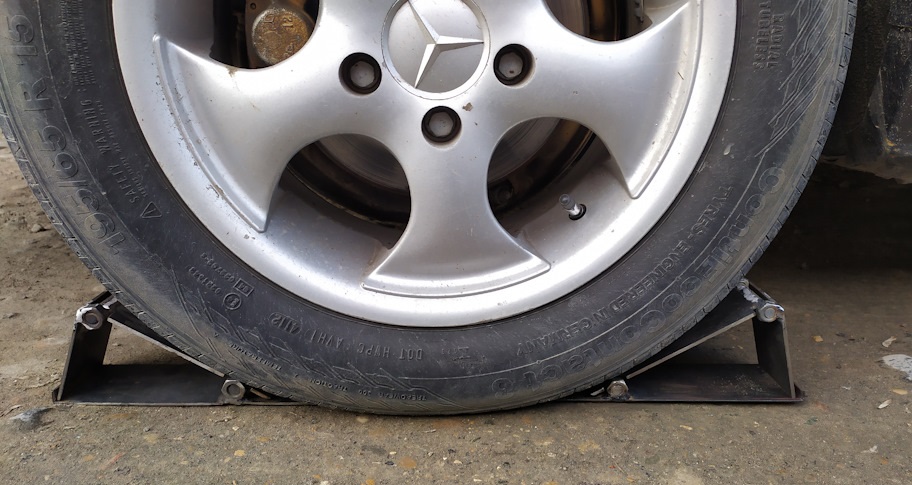

2. Если такой возможности нет, затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

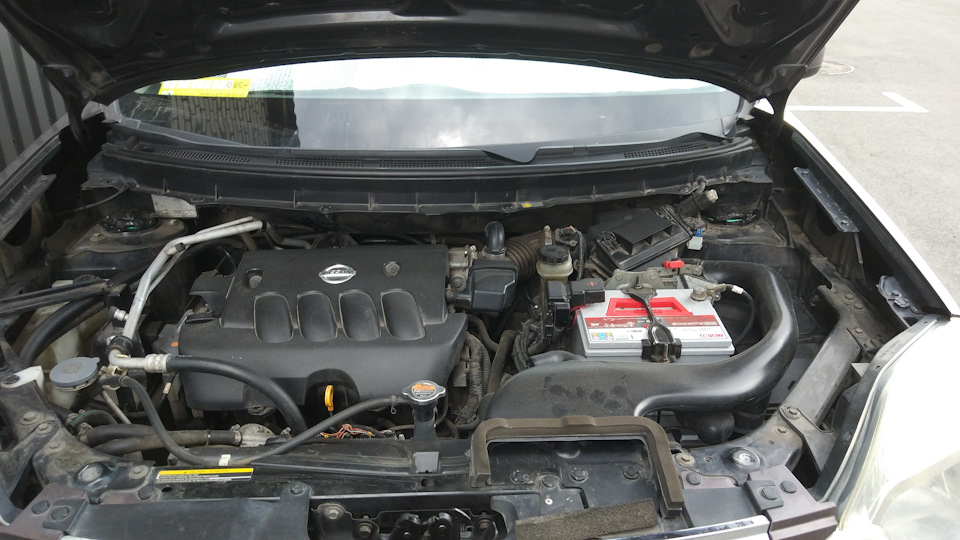

3. Поднимите крышку капота и установите ее на упор.

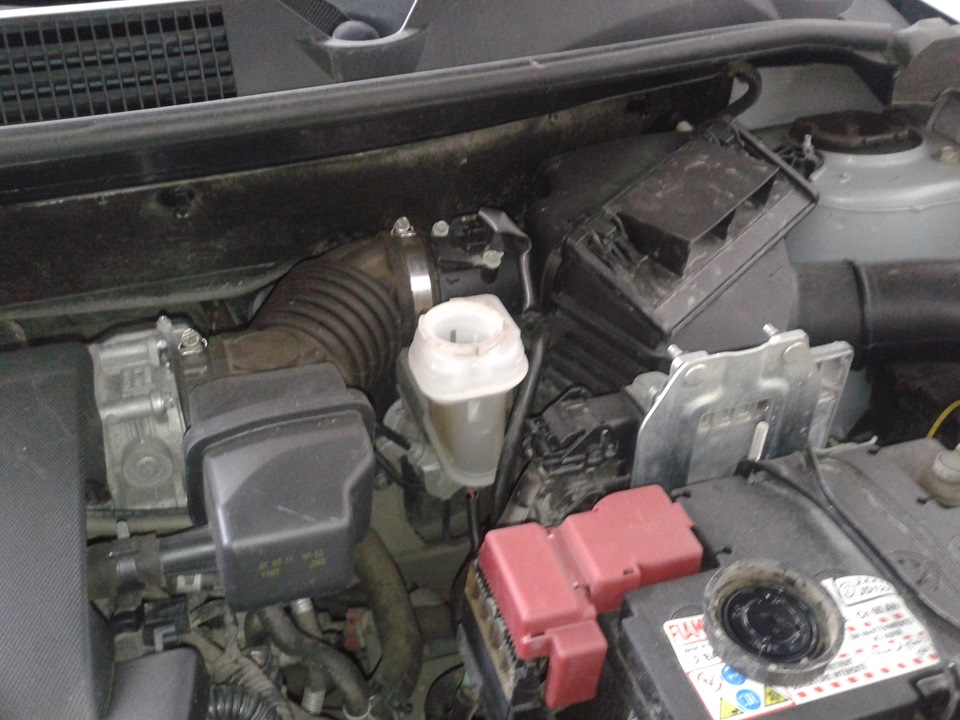

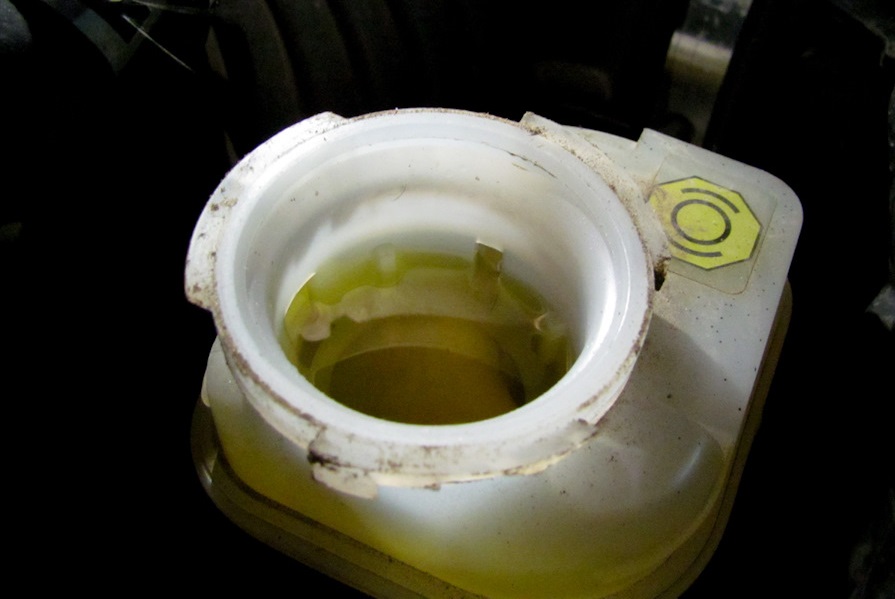

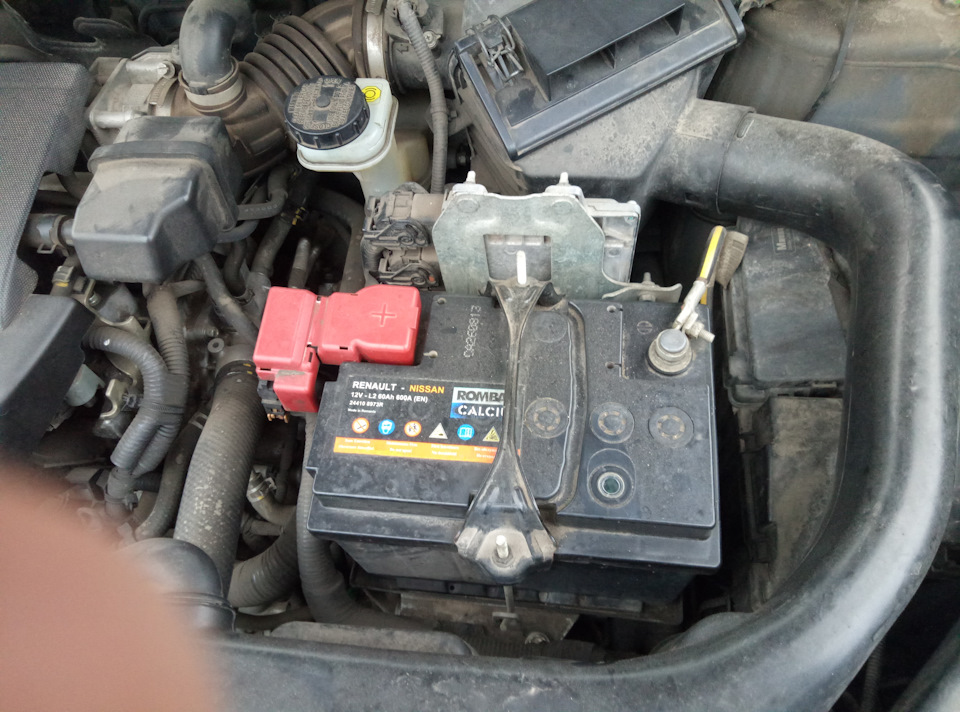

4. Отверните крышку тормозного бачка и проверьте уровень жидкости. При износе колодок на Ниссан Х-Трейл её может оказаться больше верхнего предела. Тогда, во время развода поршней, жидкость может перелиться через край.

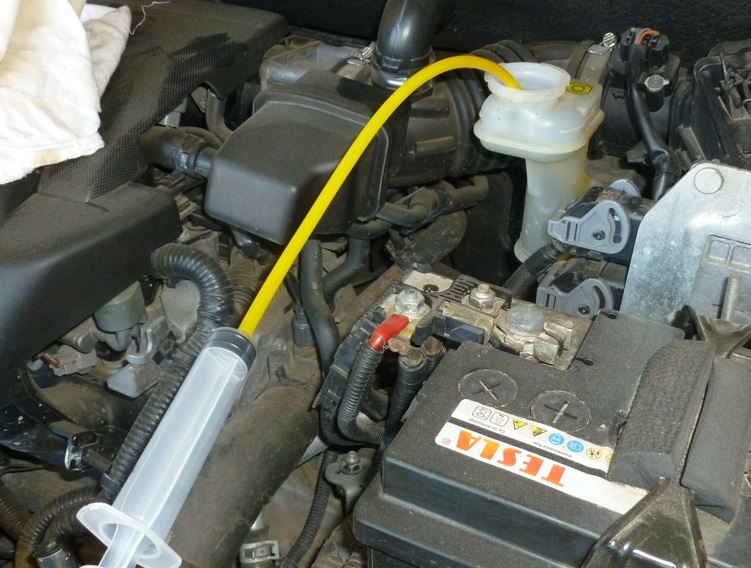

5. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

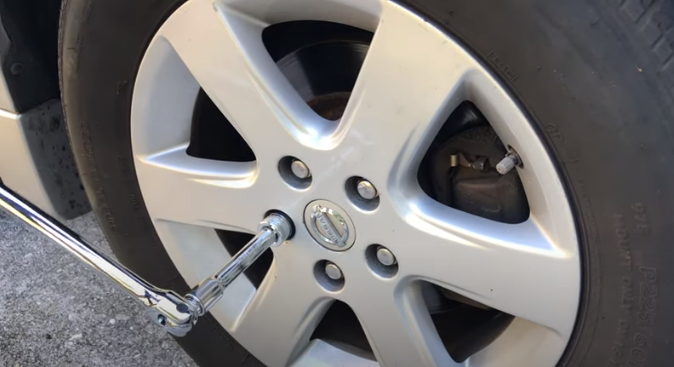

6. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

7. Поднимите и установите на опоры переднюю часть автомобиля.

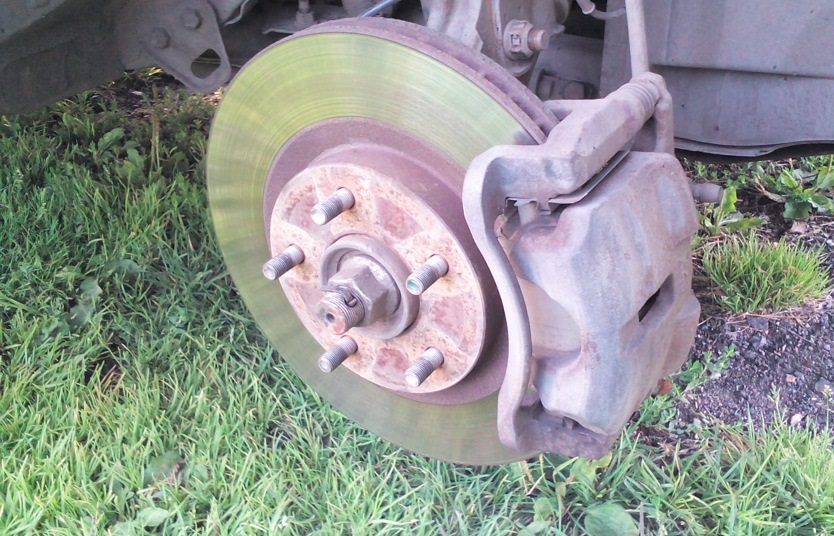

8. Окончательно отверните гайки крепления, и снимите колесо.

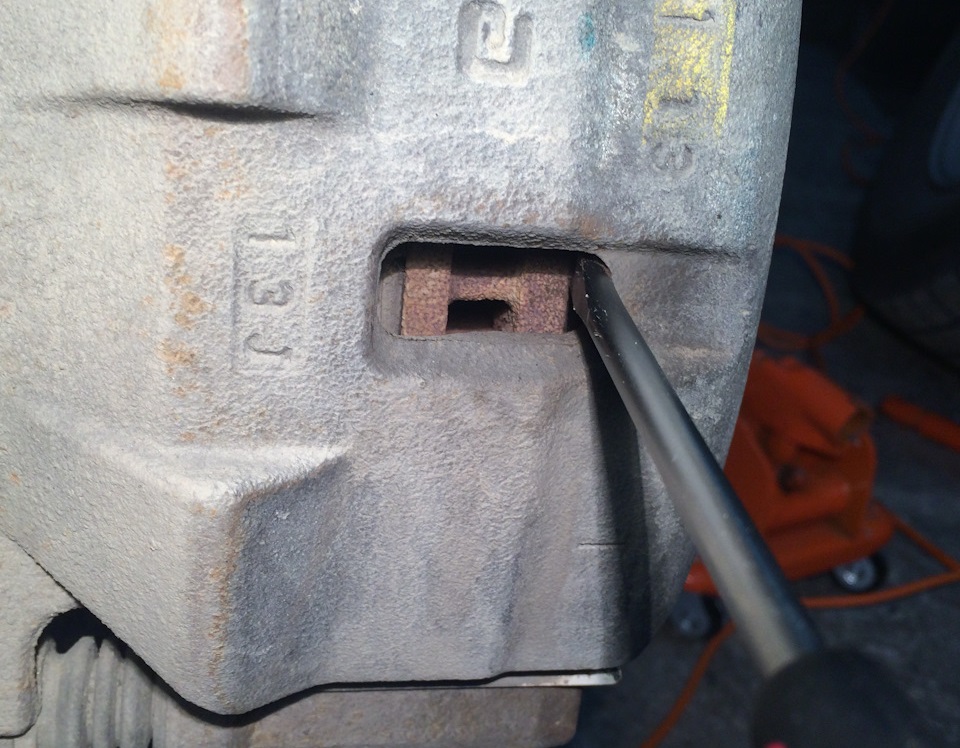

9. Вставьте плоскую отвертку между внутренней тормозной колодкой на Ниссан Х-Трейл и поршнем рабочего цилиндра. Утопите поршень в цилиндр.

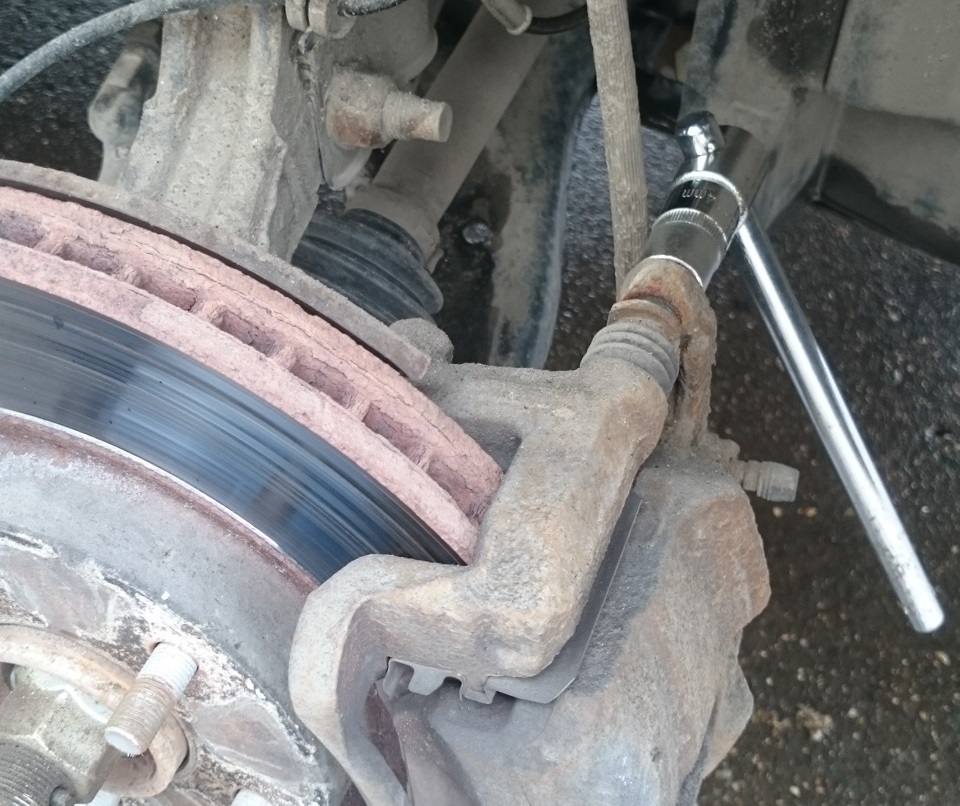

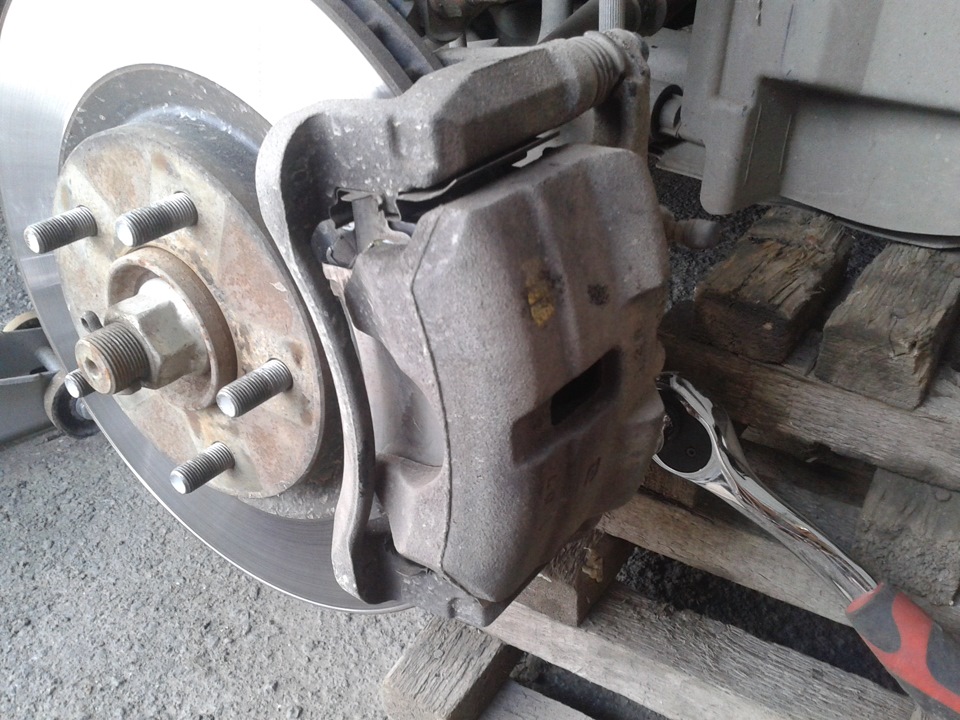

10. Торцевой головкой на 14 мм выверните верхний болт крепления направляющего пальца суппорта.

11. Таким самым способом выкрутите нижний болт.

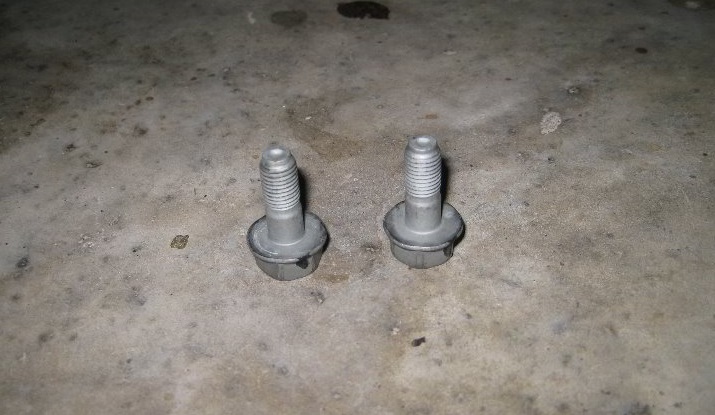

12. Извлеките болты из отверстий в суппорте.

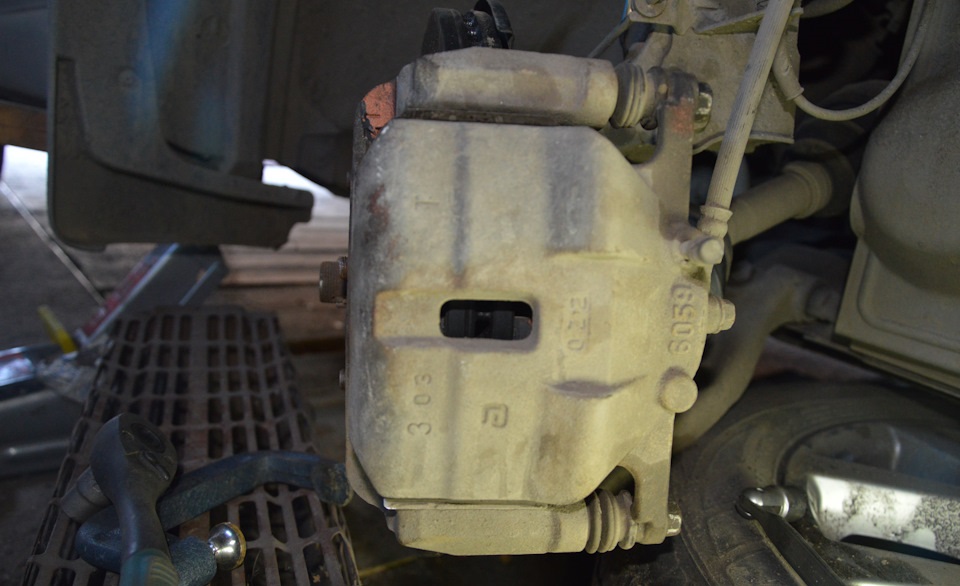

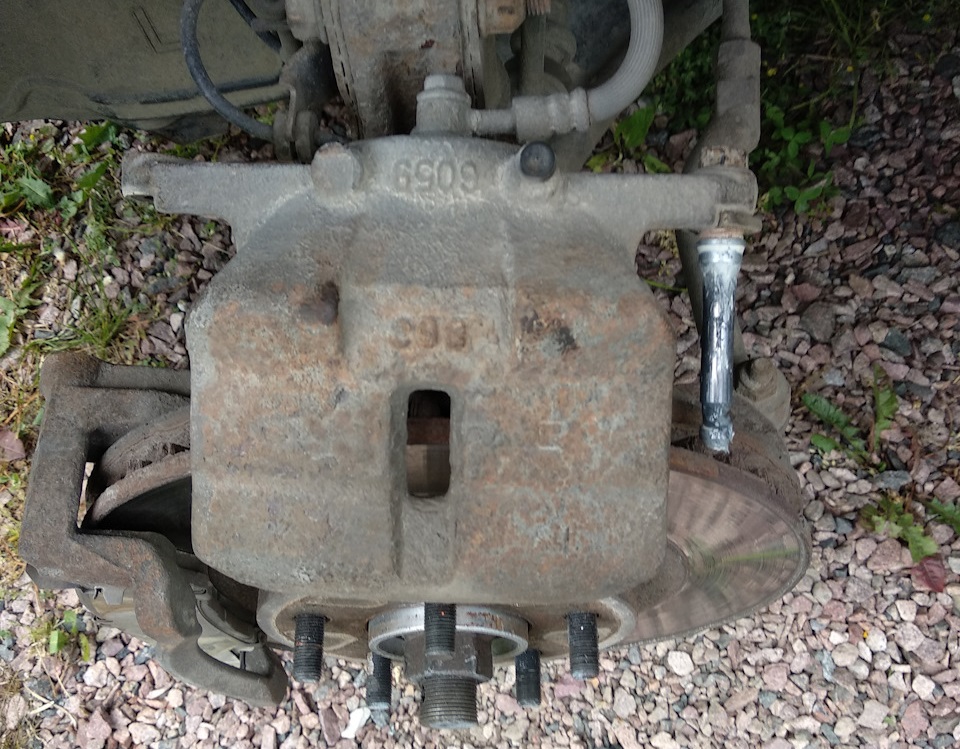

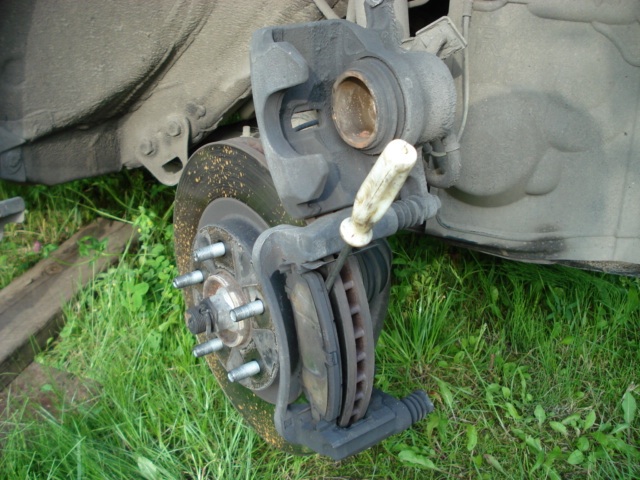

13. Подденьте отверткой и снимите суппорт (тормозной шланг отсоединять не нужно).

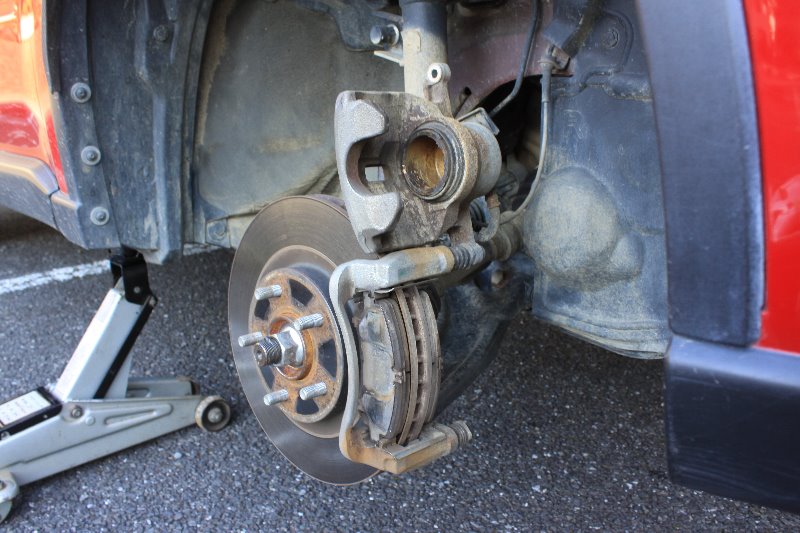

14. Поднимите суппорт вверх и зафиксируйте его так, чтобы не поддавать нагрузке тормозной шланг.

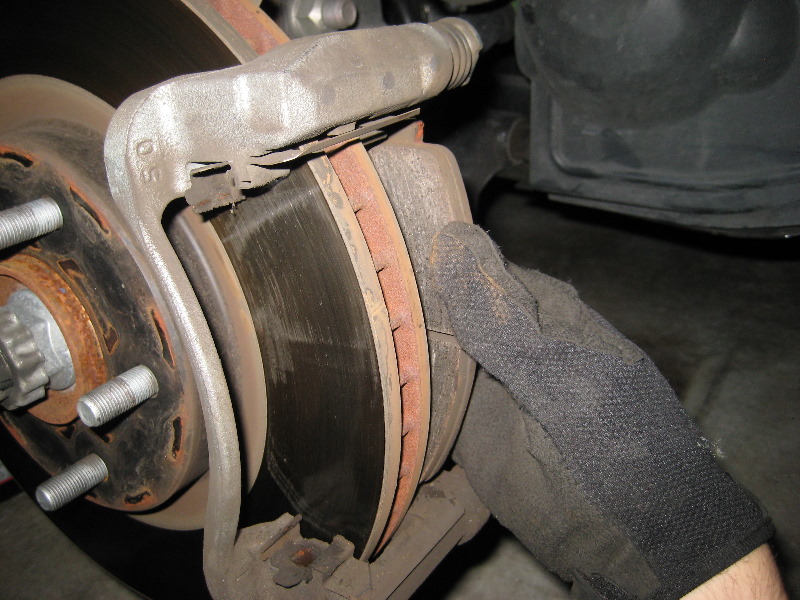

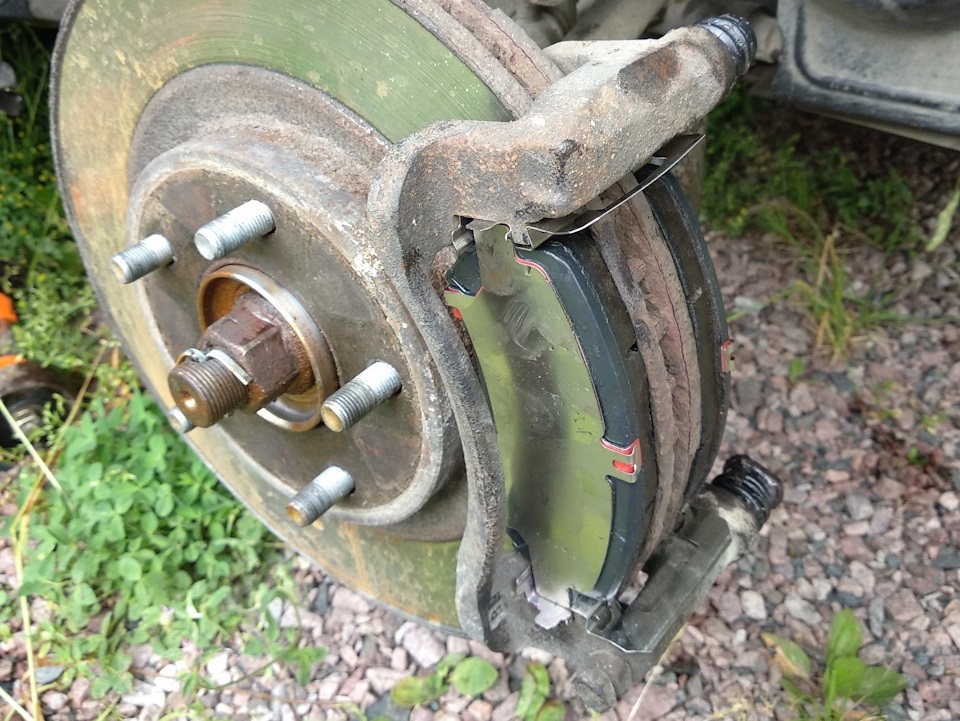

15. Поддевая отверткой, снимите наружную тормозную колодку Ниссан Х-Трейл.

16. Снимите внутреннюю тормозную колодку.

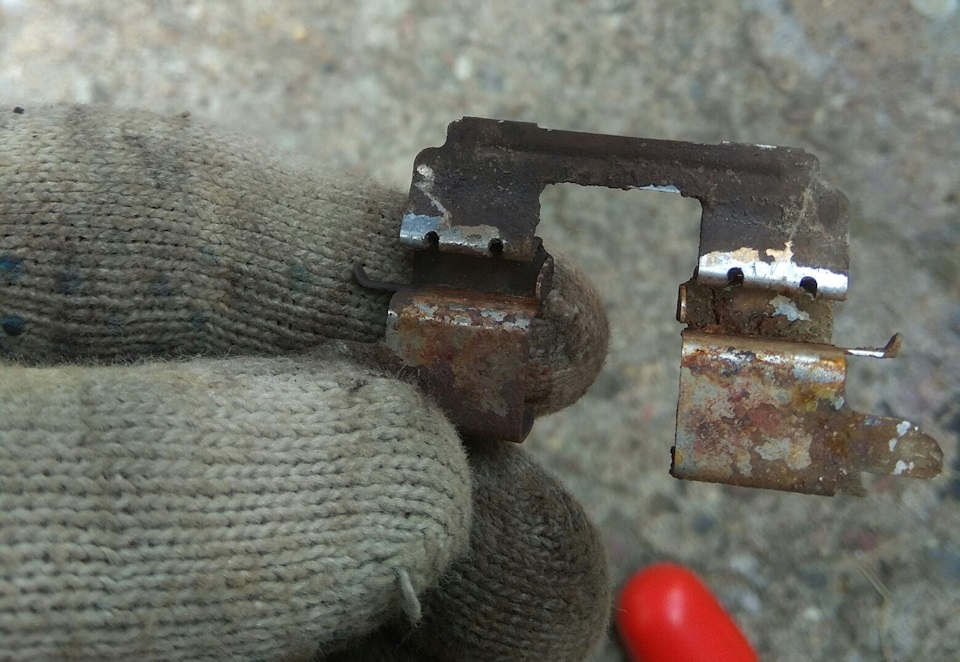

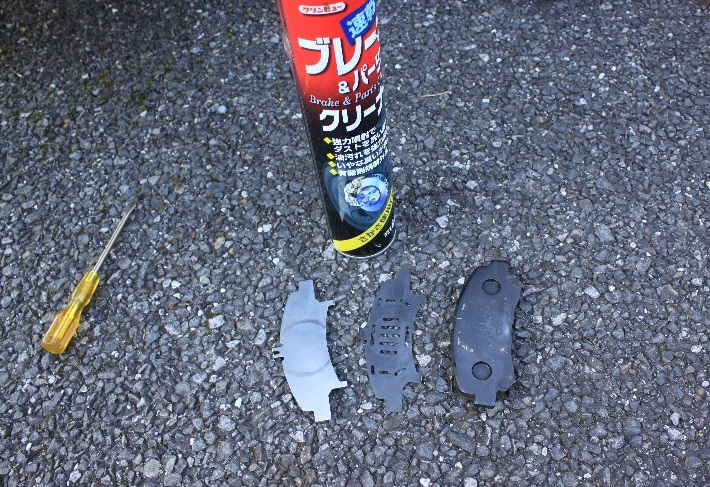

17. Подденьте плоской отверткой и снимите со старых колодок прижимные пластины.

18. Очистите их от загрязнений.

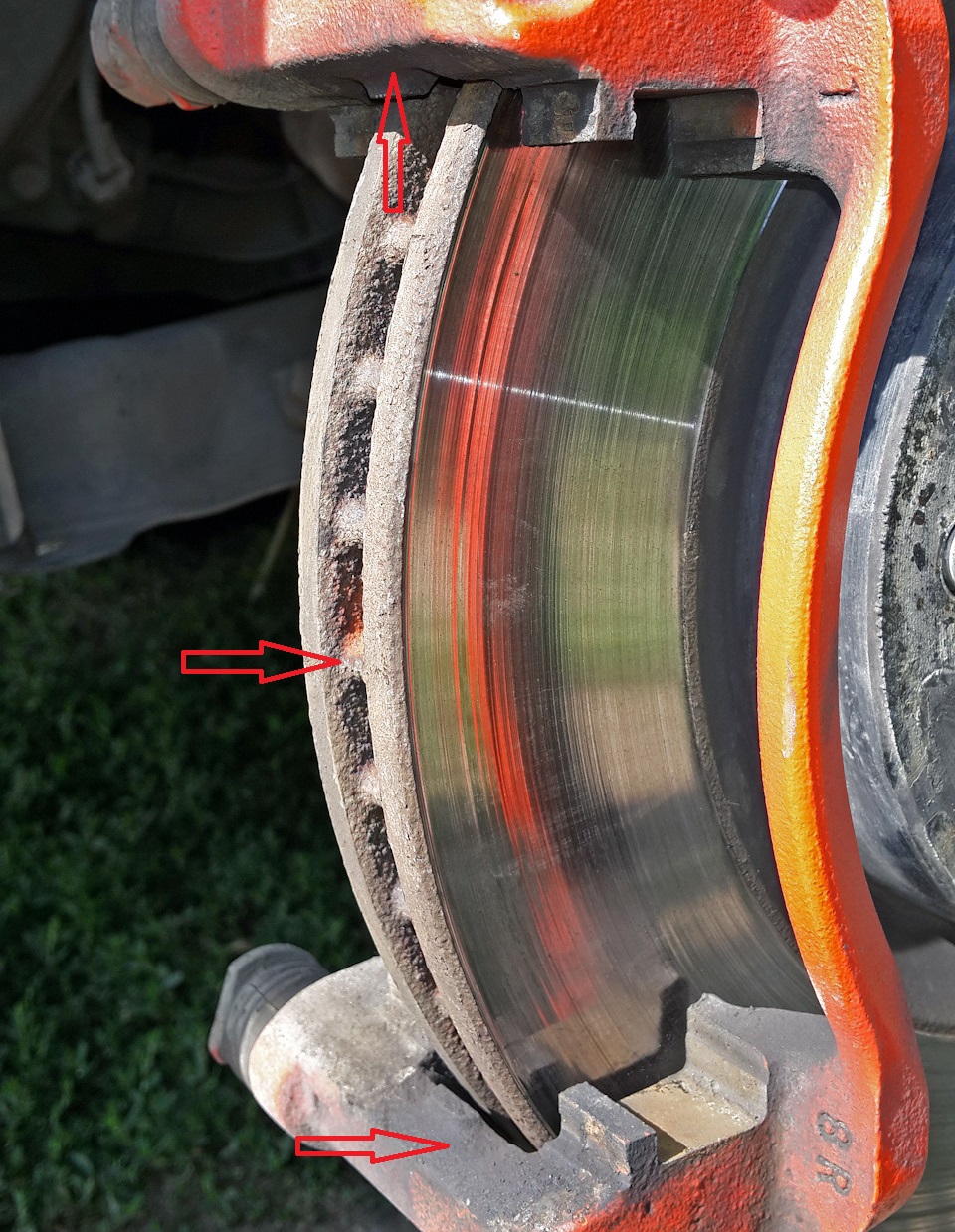

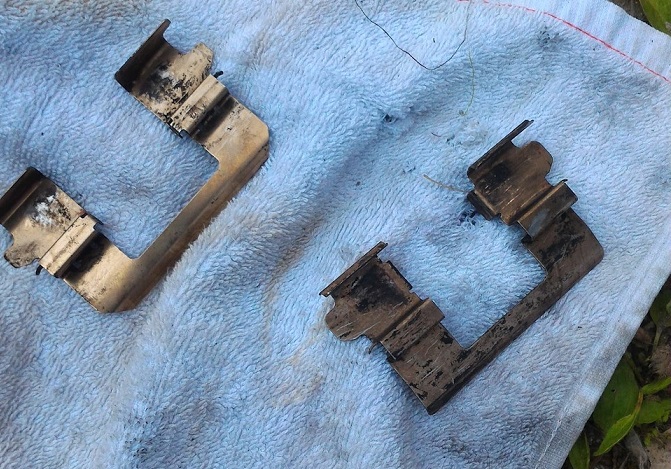

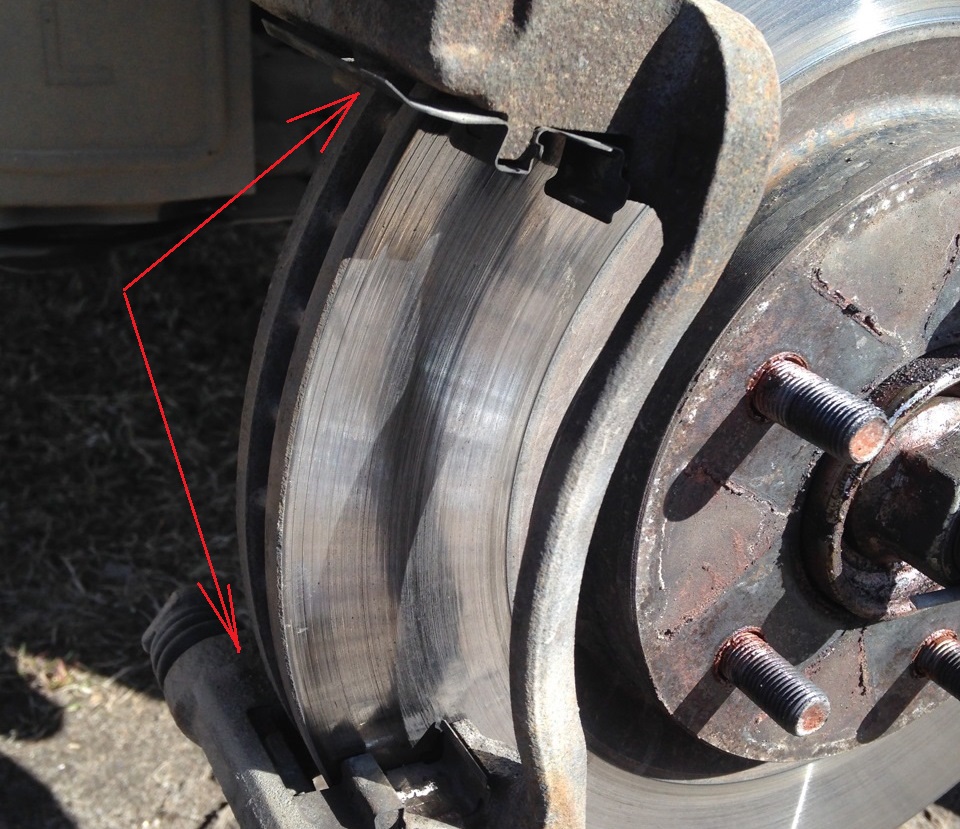

19. Снимите верхнюю и нижнюю прижимные скобы колодок Ниссан Х-Трейл и осмотрите их состояние.

20. Очистите скобы от загрязнений.

21. Деформированные или сильно ржавые скобы замените.

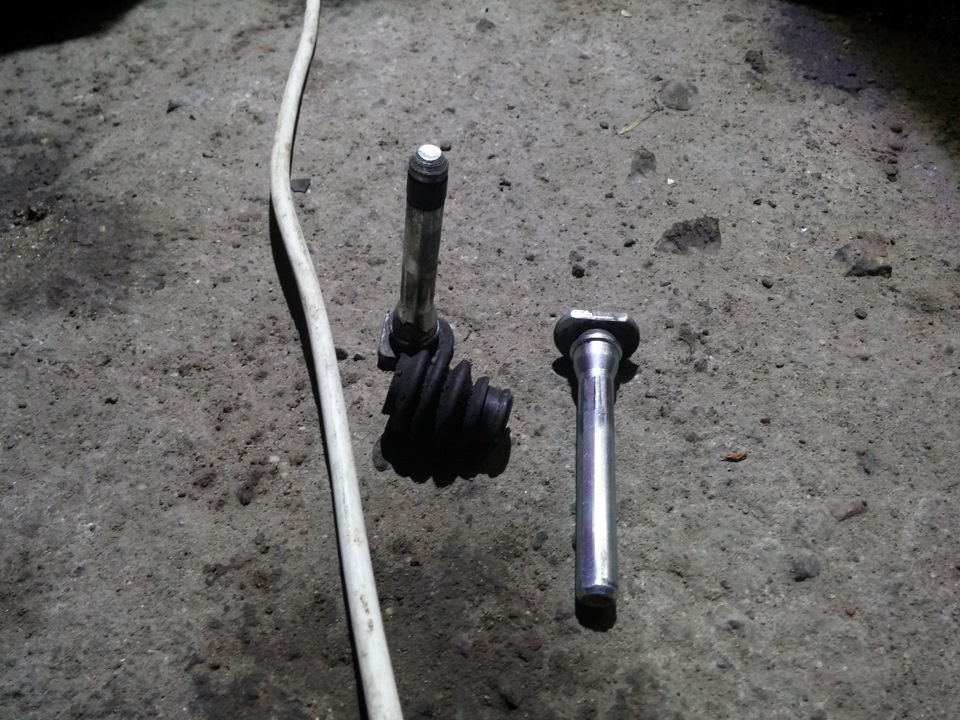

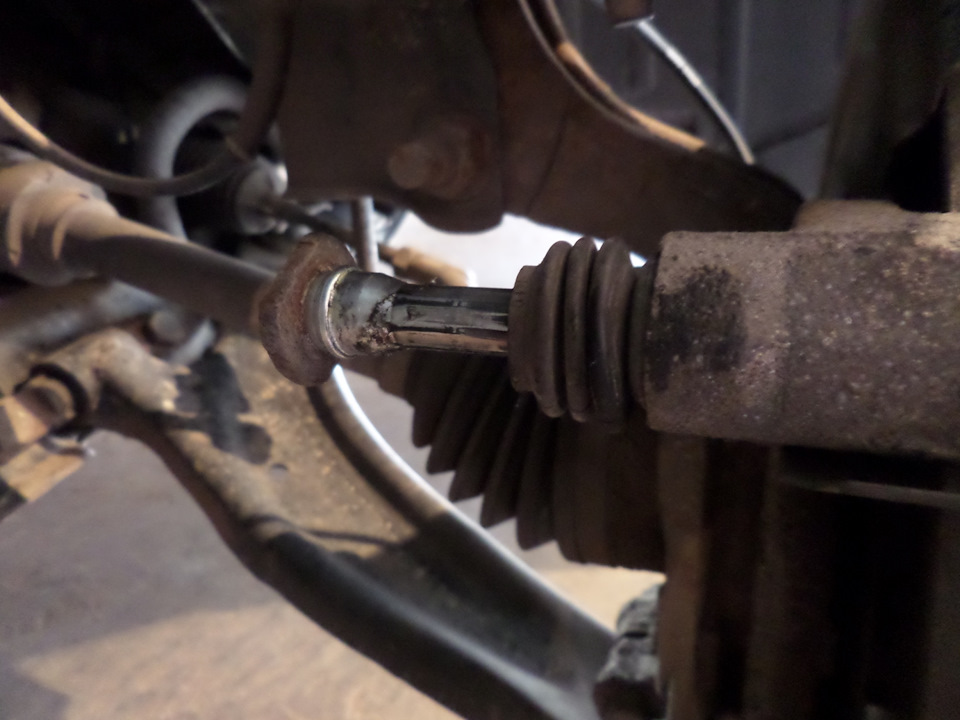

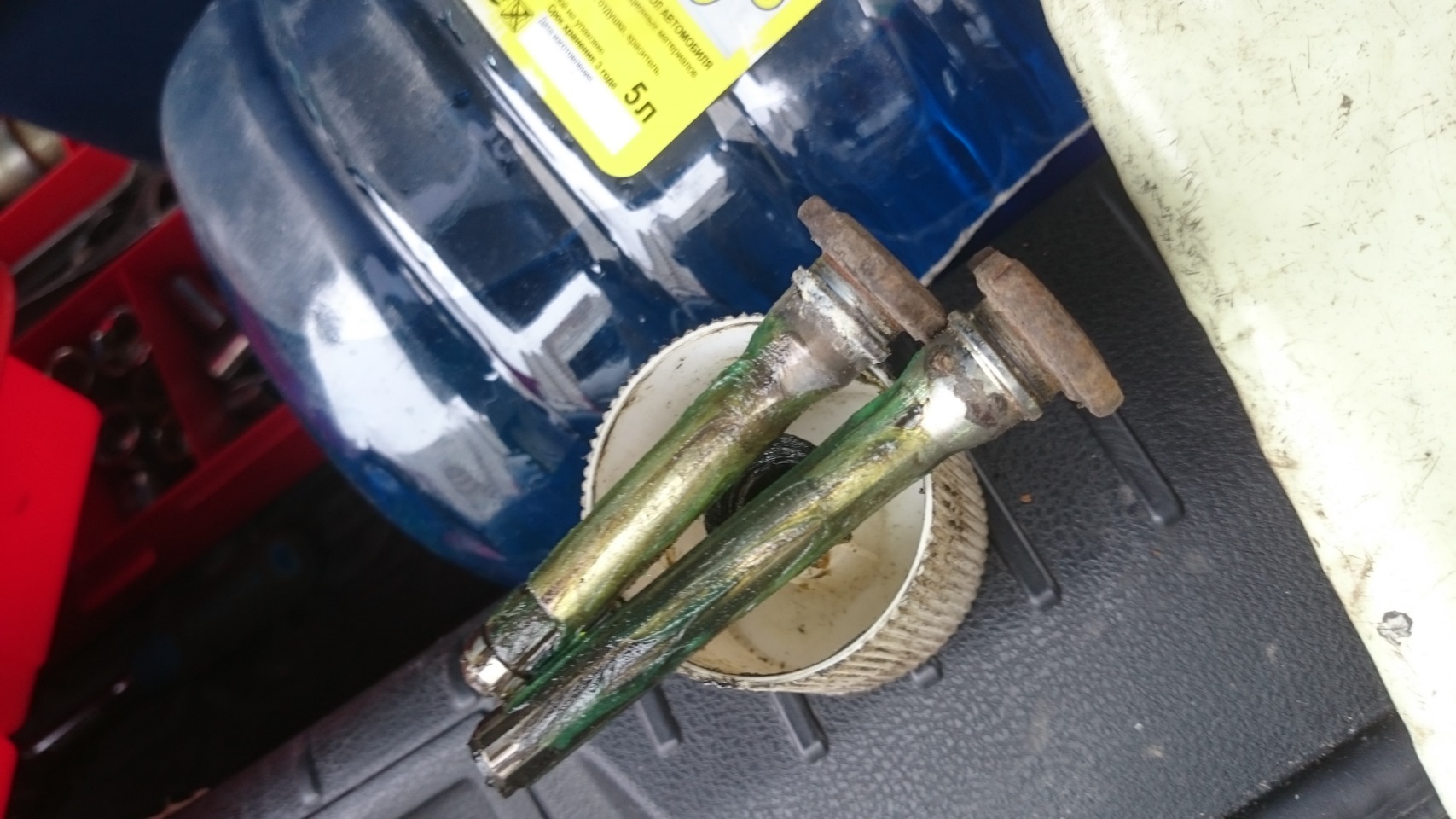

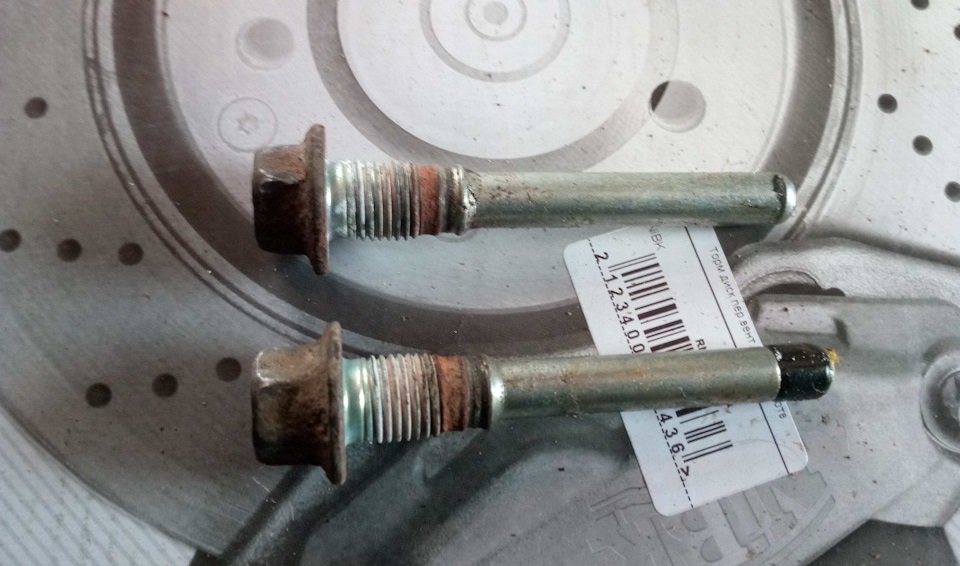

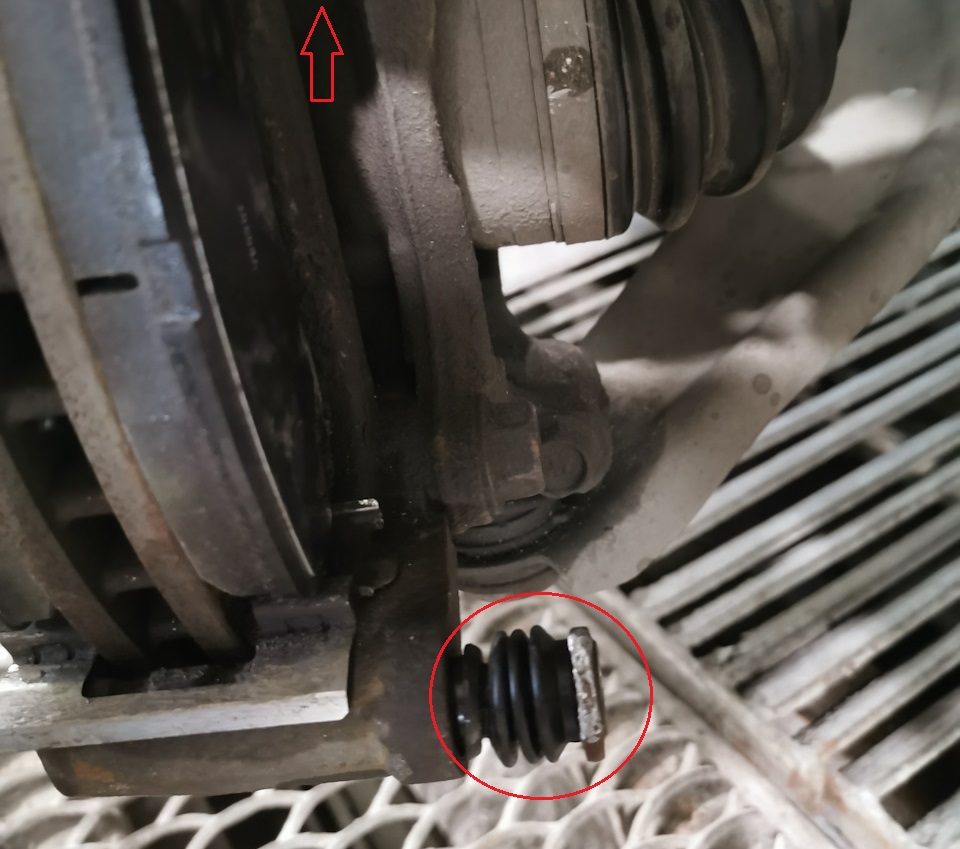

22. Вытяните направляющие пальцы суппорта из защитных чехлов.

Примечание:

При наличии следов сильного износа, направляющие пальцы нужно заменить на новые.

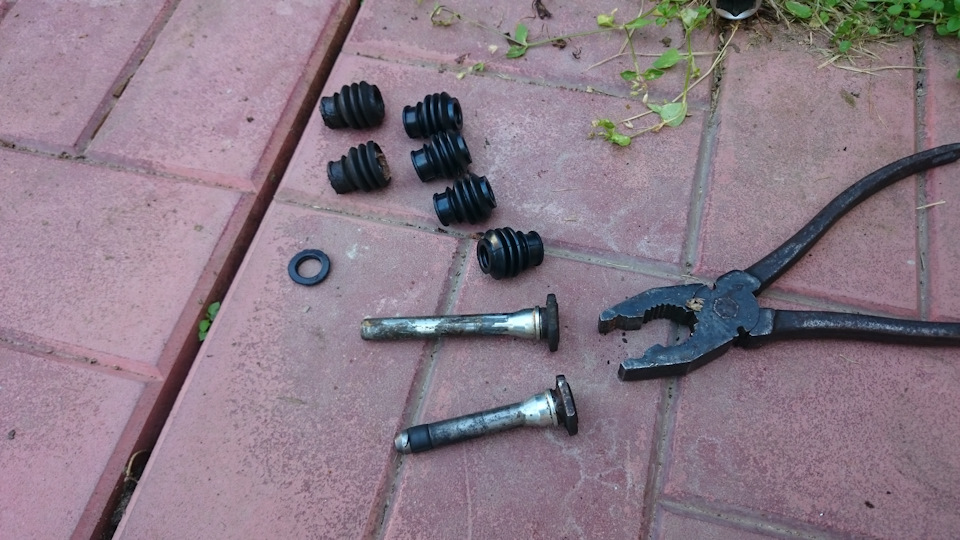

23. Вытяните резиновые чехлы пальцев из отверстий. Очистите их от загрязнений.

24. Если защитные чехлы направляющих пальцев (пыльники) затвердели, деформиро­ваны или надорваны, замените их на новые.​

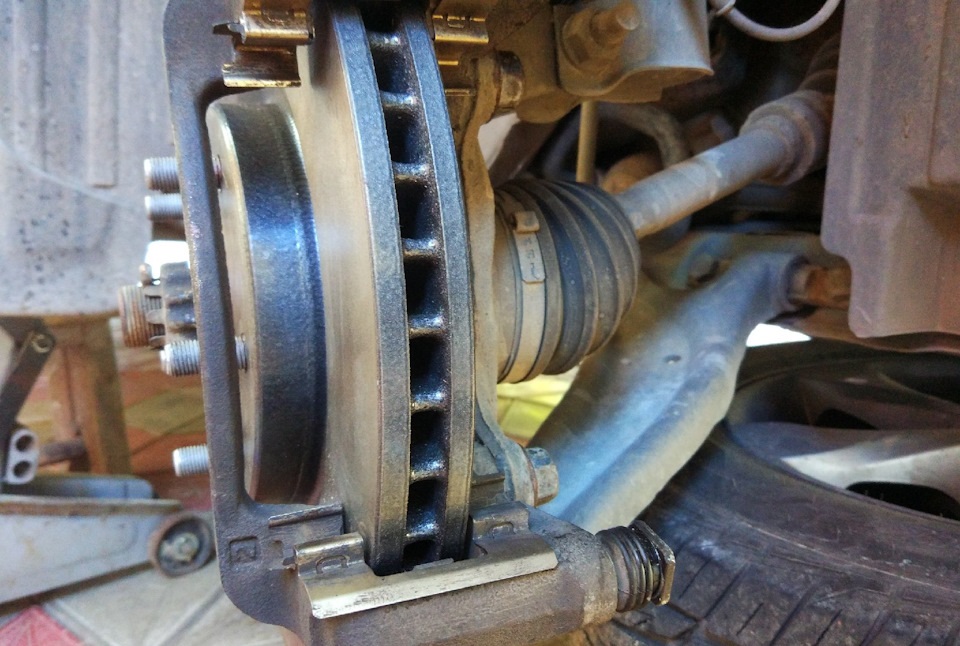

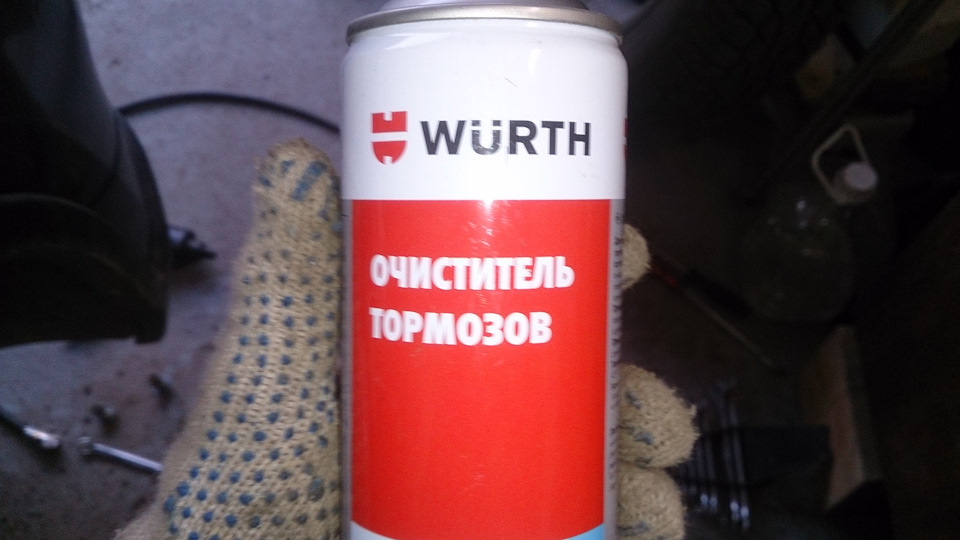

25. Очистите с обеих сторон поверхность тормозного диска специальным очистителем тормозов.

26. Перед тем, как установить передние колодки на Ниссан Х-Трейл, смочите очистителем тормозов и очистите металлической щеткой направляющие колодок и край тормозного диска.

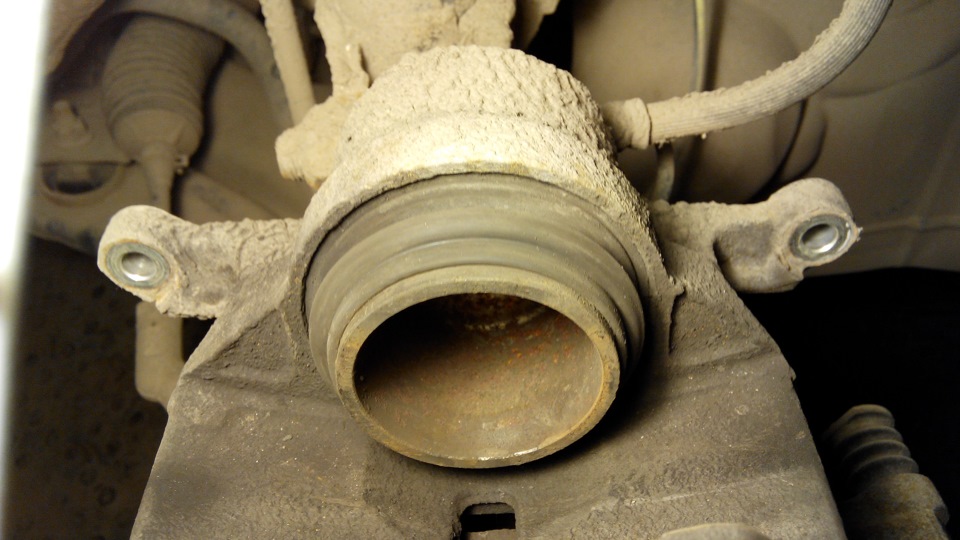

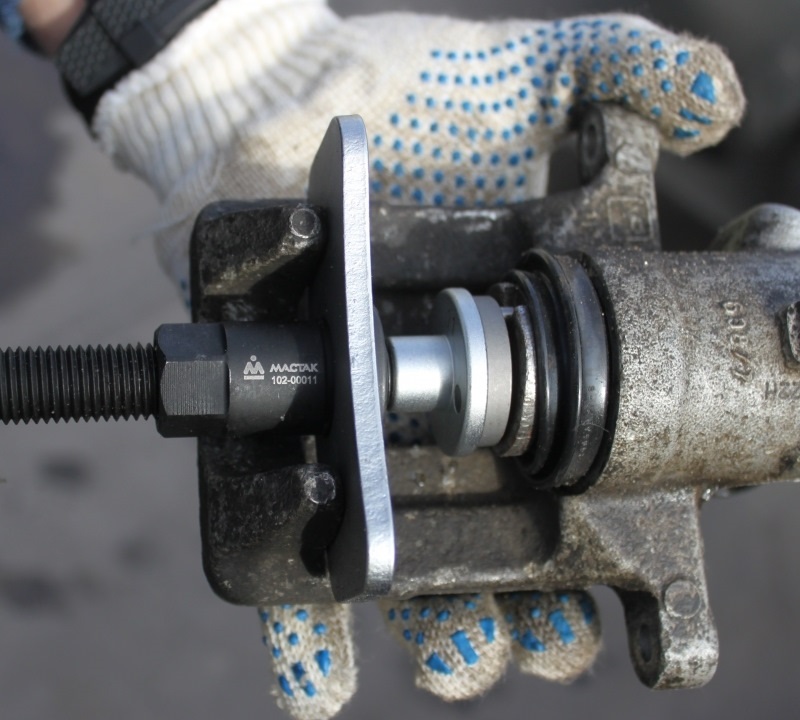

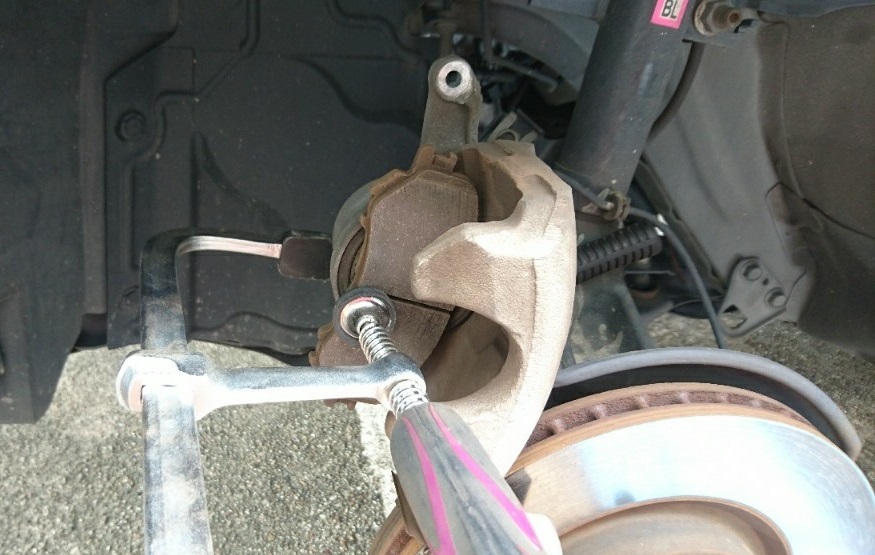

27. Если часть поршня, которая выступает с тормозного цилиндра, мешает установке колодки, утопите поршень обратно в цилиндр: возьмите специальное приспособление, и уто­пите поршень до упора в дно рабочего ци­линдра.

28. Если у Вас нет такого приспособления, можно попробовать утопить поршень с помощью раздвижных пассатижей или струбцины.

Примечание:

Утапливайте поршень постепенно. Не забывайте контролировать уровень жидкости в бачке тормозного цилиндра, поскольку при утапливании жидкость поднимается, и может вытекать.

29. Замените передние тормозные колодки Ниссан Х-Трейл на новые.

30. Установите в направляющие суппорта прижимные скобы колодок.

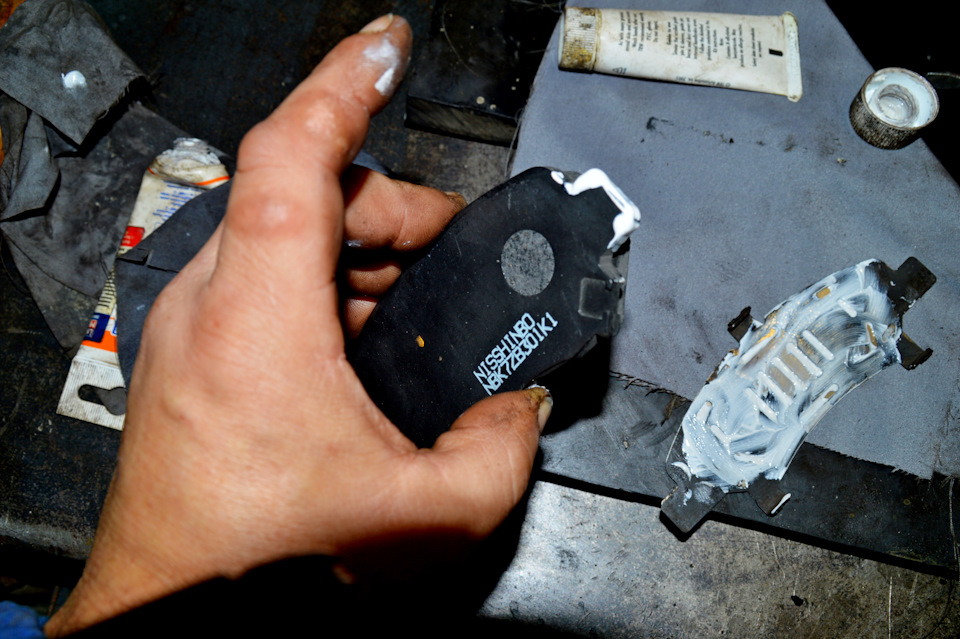

31. Нанесите на поверхности противоскрипных пластин смазку для тормозных механизмов.

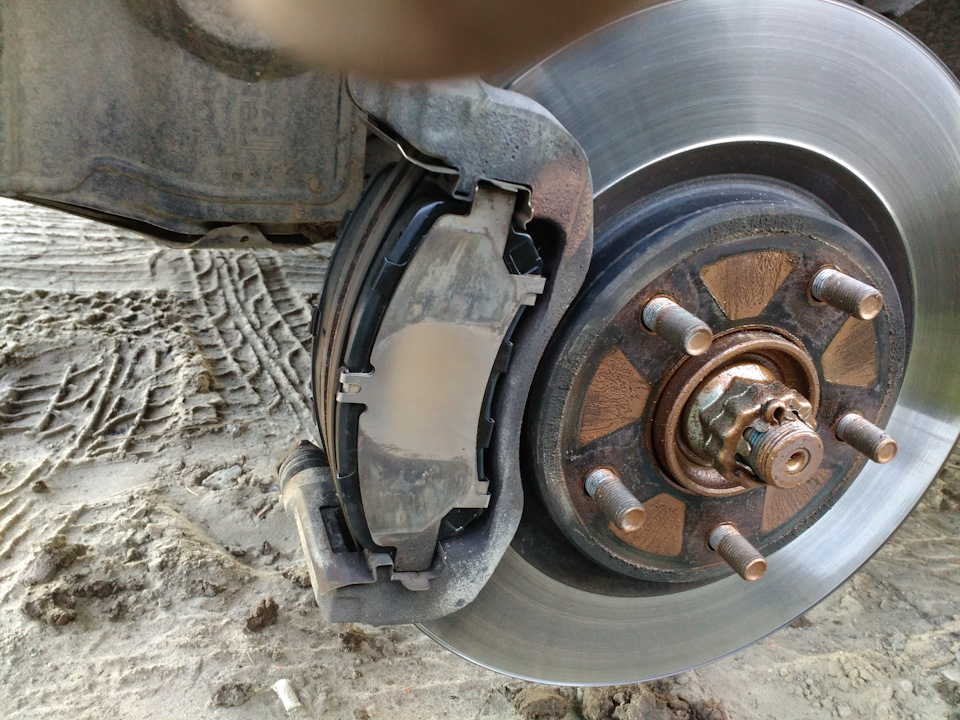

32. Установите новые тормозные колодки вместе с противоскрипными пластинами в направляющие на Ниссан Х-Трейл. Сдвиньте обе колодки ровно к поверхности диска руками.

Примечание:

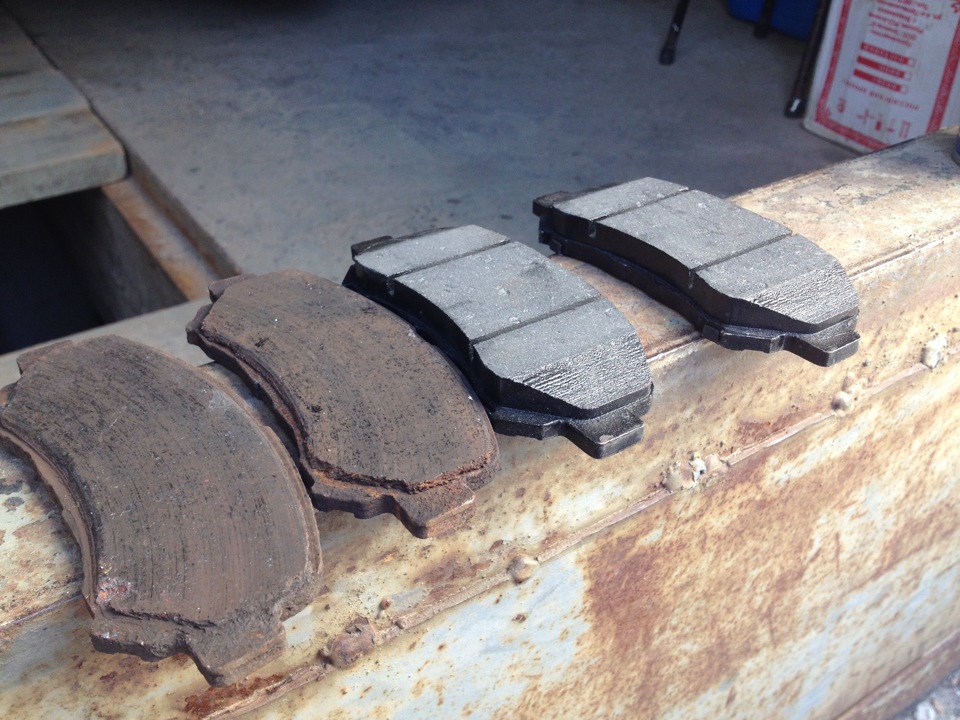

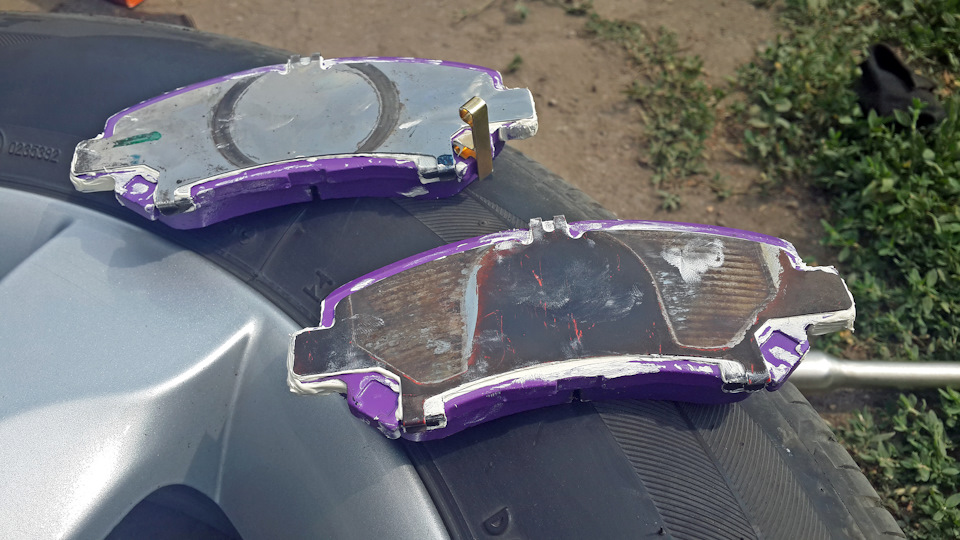

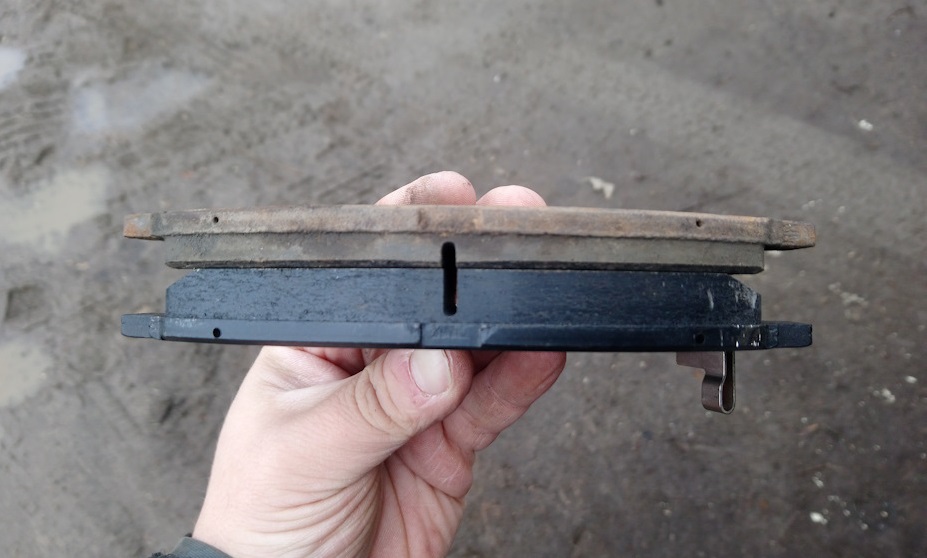

Перед установкой обязательно сравните новые и старые колодки​. По геометрическим размерам они должны быть идентичны.​

33. Очистите направляющие пальцы от старой смазки.

34. Смажьте их специальной смазкой для деталей тормозных механизмов.

35. Вставьте верхний и нижний направляющие пальцы суппорта.

36. Установите суппорт на место и заверните его крепежные болты. Момент затяжки — 34 Н•м.

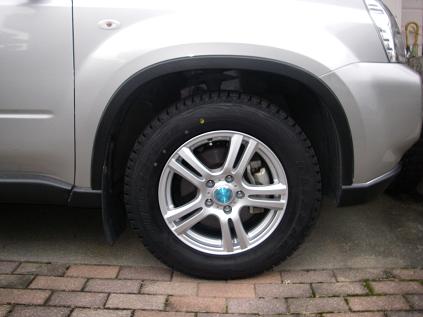

37. Установите обратно колесо. Момент затяжки гаек — 108 Н•м.

38. Таким самым способом замените передние колодки на Ниссан Х-Трейл и с другой стороны автомобиля.

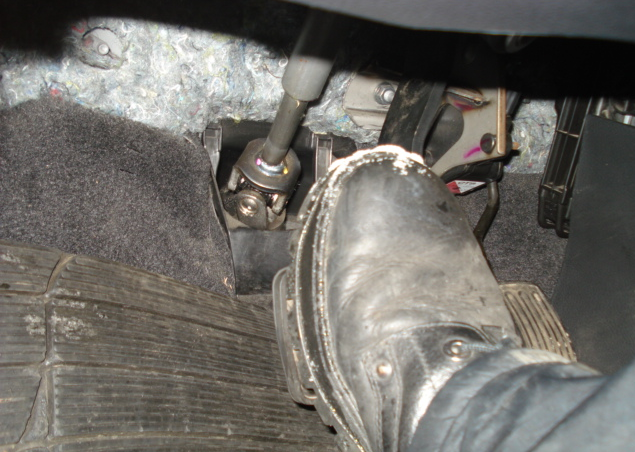

39. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

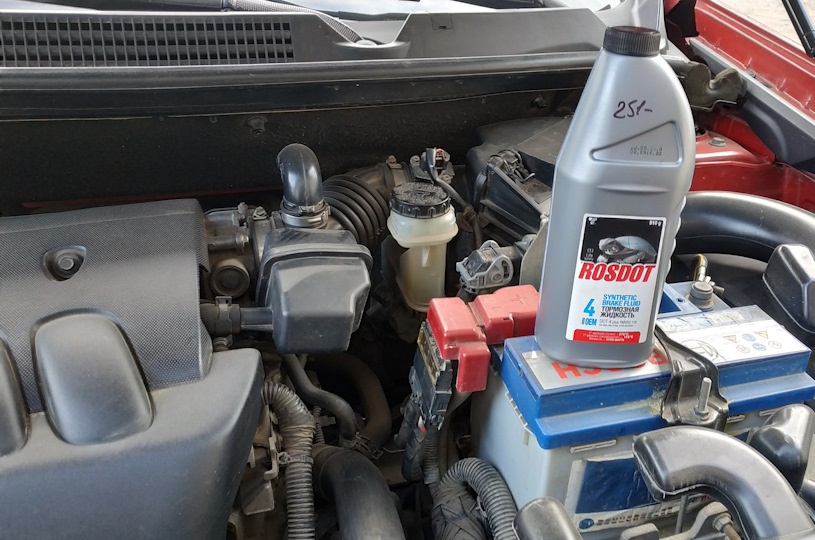

40. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

41. Если будет нужно, долейте жидкость до нормы.

42. Плотно заверните крышку бачка. Если тормозная жидкость пролилась на провода, окрашенные или пластмассовые детали кузова, сразу же протрите их чистой ветошью.

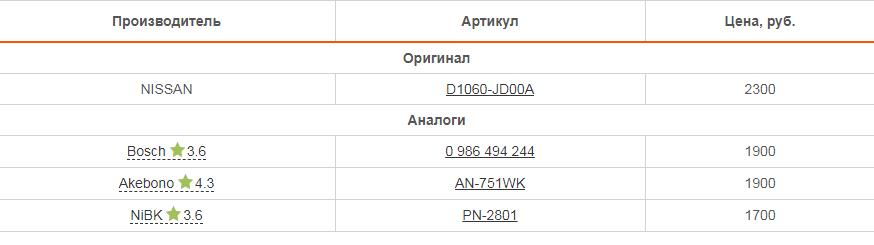

Какие колодки поставить на Ниссан Х-Трейл

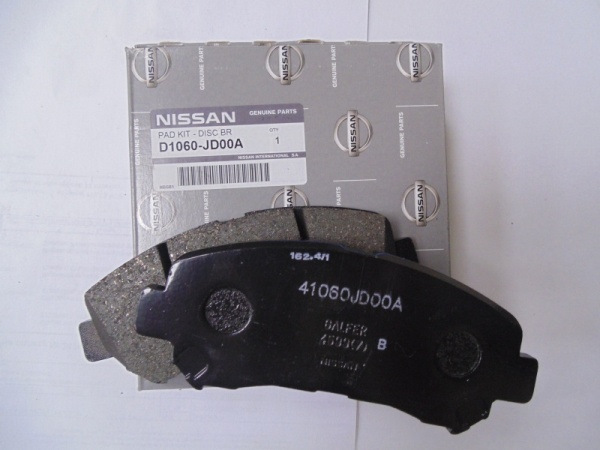

Лучше всего использовать передние оригинальные колодки NISSAN с артикулом D1060-JD00A.

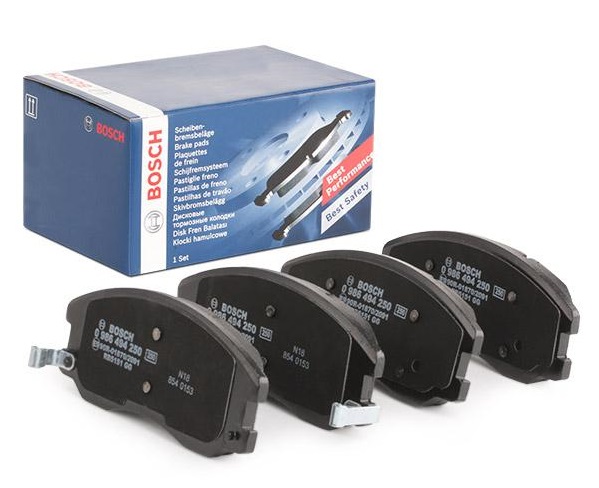

Если нет возможности поставить оригинальные, обратите внимание на качественную замену, например, фирмы Bosch (Германия) с артикулом 0 986 494 244.

Детали этого производителя отличаются высокими техническими характеристиками и, при условиях аккуратной езды, способны прослужить наравне с оригиналом.
