Замена предохранителей и реле на автомобиле Волга ГАЗ 31105

Инструменты:

• гаечный ключ рожковый 10 мм
• отвертка крестовая средняя

Примечания:

Снимаем клемму провода с «минусового» вывода аккумуляторной батареи.

Замена предохранителей и реле наВолга ГАЗ 31105

1. Для замены плавких предохранителей, установленных в моторном отсеке автомобиля ГАЗ 31105 нажимаем на фиксаторы крышки блока с двух сторон и снимаем крышку.

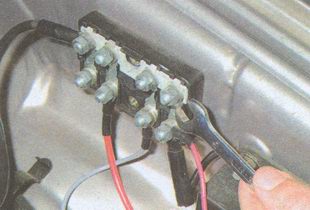

2. Ключом «на 10» отворачиваем две гайки крепления неисправного предохранителя.

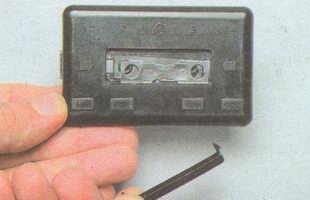

3. Снимаем со шпилек наконечники проводов и неисправный предохранитель.Запасные предохранители хранятся под пластиной крышки.
На предохранителях выбита величина тока срабатывания.

4. Устанавливаем новый предохранитель (с соответствующим током срабатывания), надеваем наконечники проводов на шпильки и заворачиваем гайки крепления.

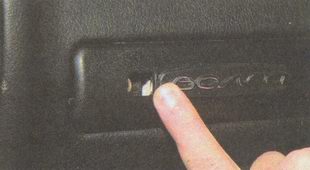

5. Для замены плавких предохранителей установленных в салоне Волга ГАЗ 31105 сдвигаем эмблему до упора.

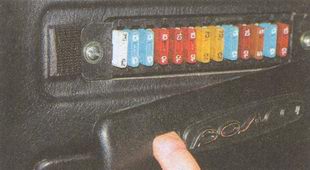

6. Поддев за отверстие, снимаем крышку блоков.

7. Предохранители в блоках расположены по порядку номеров слева-направо. Защищаемые предохранителями цепи указаны на обратной стороне крышки.
В комплекте с запасными предохранителями прилагается пинцет для извлечения предохранителей.

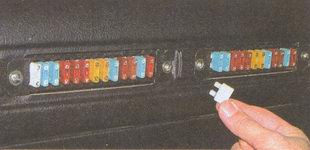

8. Вынимаем неисправный предохранитель. Вставляем в блок новый предохранитель и устанавливаем крышку.

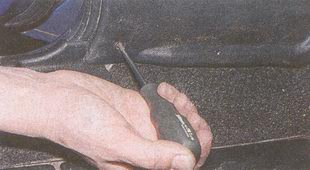

9. Для доступа к реле крестообразной отверткой отворачиваем четыре самореза крепления левой боковой обивки передка и снимаем обивку.

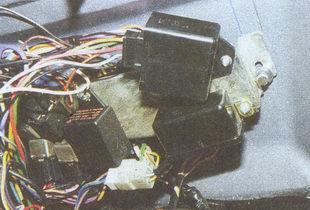

10. Поскольку реле не имеют фиксированных мест крепления, и их взаимное месторасположение может отличаться на автомобилях Волга ГАЗ 31105 разных лет выпуска. В поисках нужного реле следует ориентироваться по цвету и количеству проводов, сопоставляя их со схемой.

11. Для замены реле отворачиваем винт крепления и отсоединяем колодку проводов. Устанавливаем реле в обратной последовательности.
