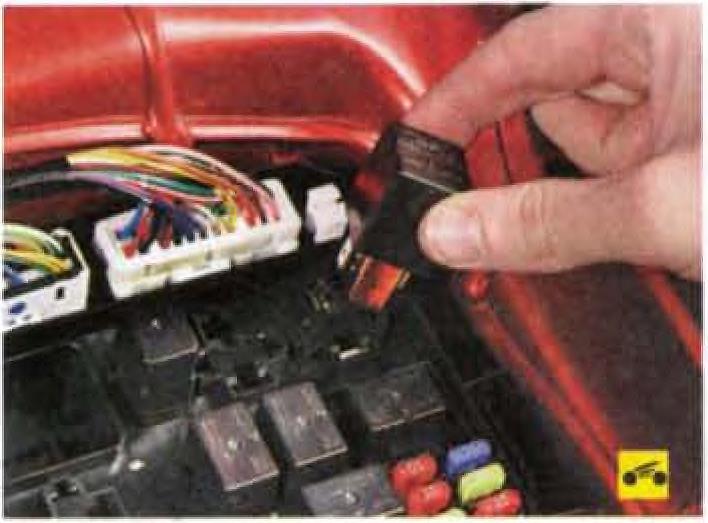

Замена предохранителей, плавких вставок и реле в монтажных блоках Lancer X

Вам потребуются: отвертка с крестообразным лезвием, пассатижи с узкими губками.

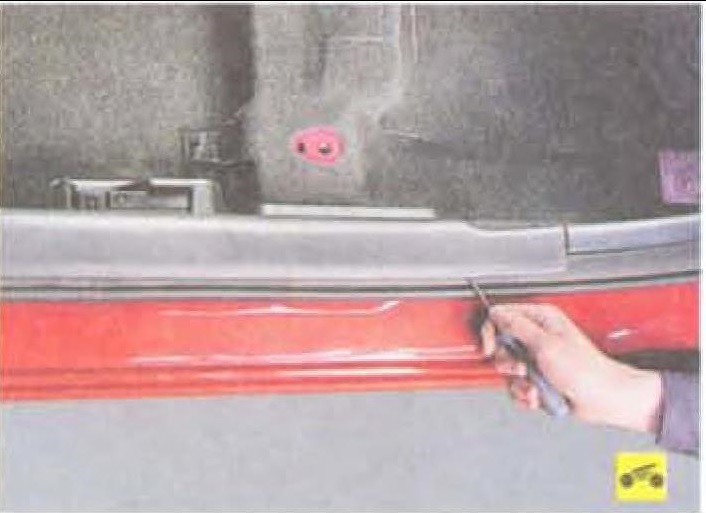

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
Примечание

На внутреннюю поверхность декоративной крышки нанесена схема расположения предохранителей.

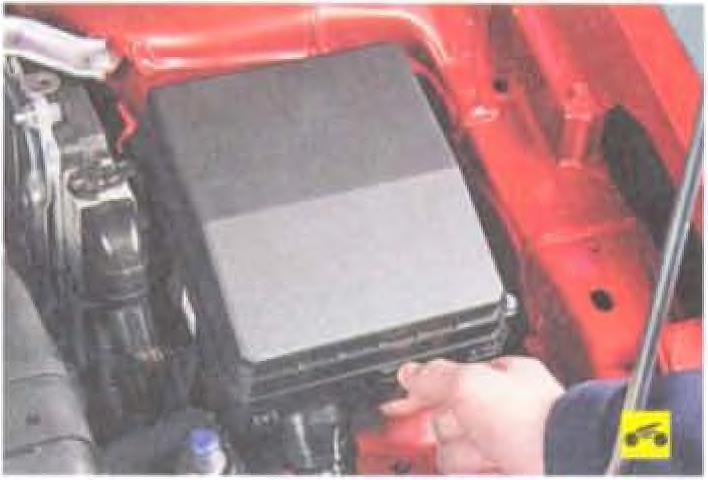

2. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор. ..

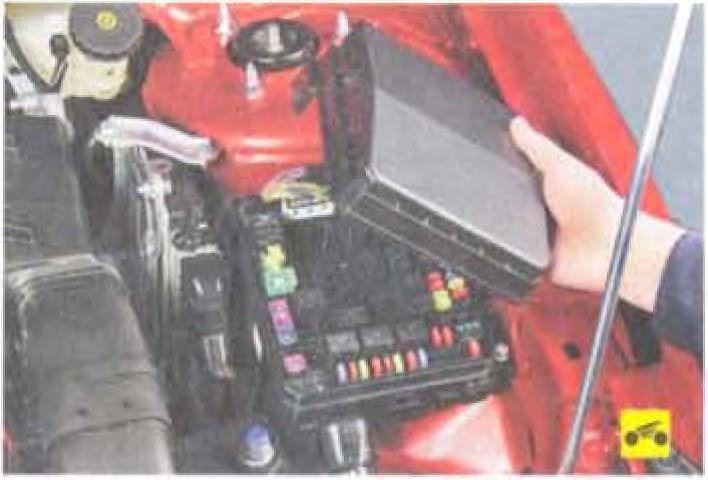

3.. и снимите крышку монтажного блока.
Примечания

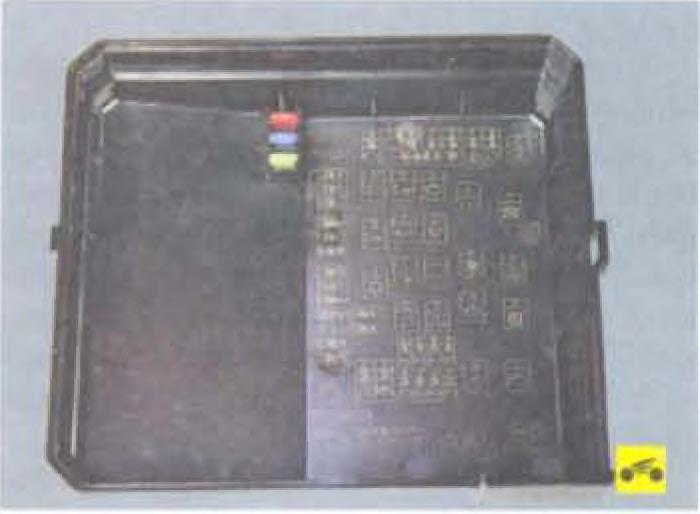

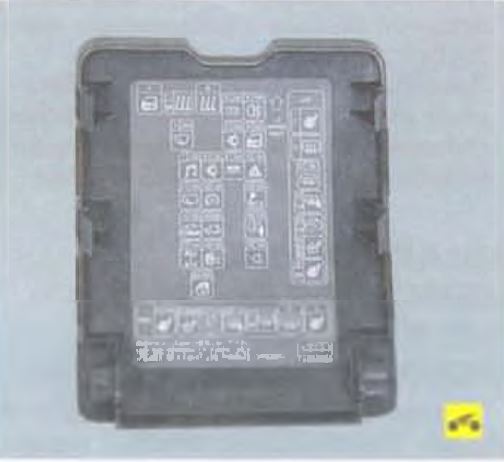

На внутреннюю поверхность крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей, плавких вставок и запасных предохранителей.

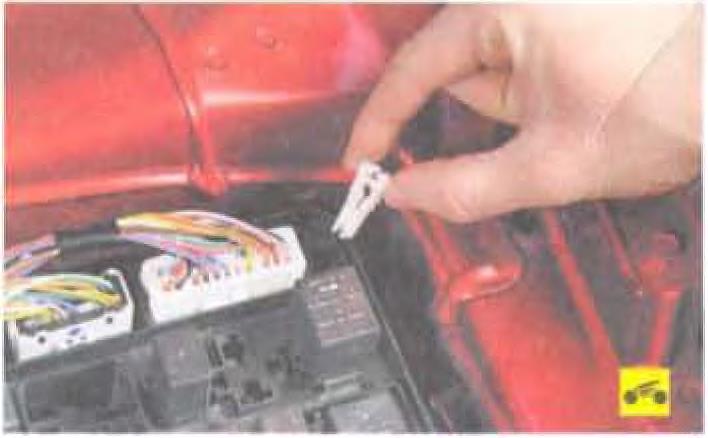

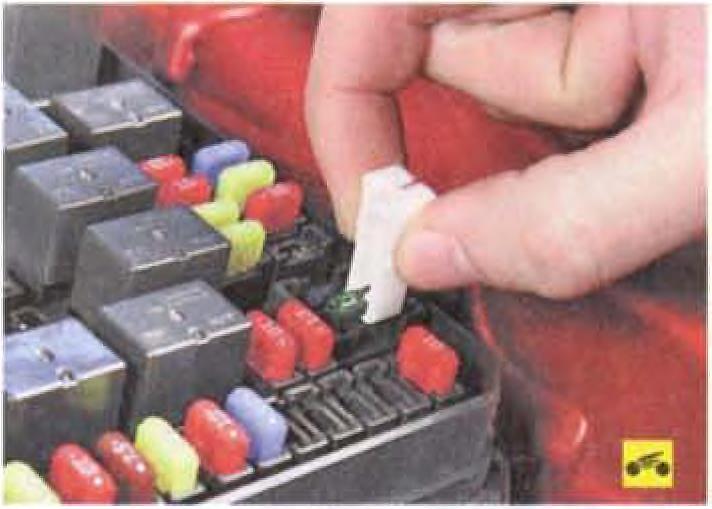

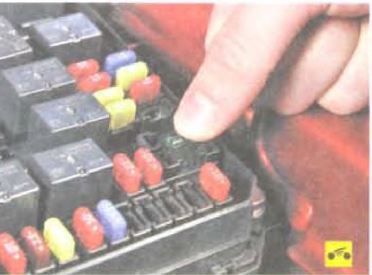

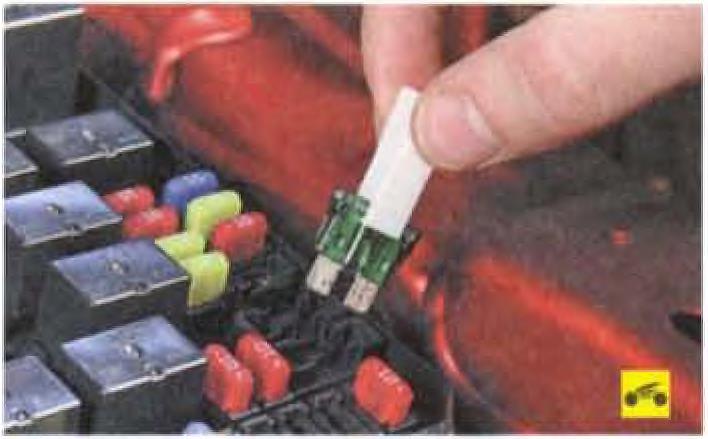

В специальном гнезде корпуса монтажного блока закреплен пинцет для извлечения предохранителей из монтажных блоков.

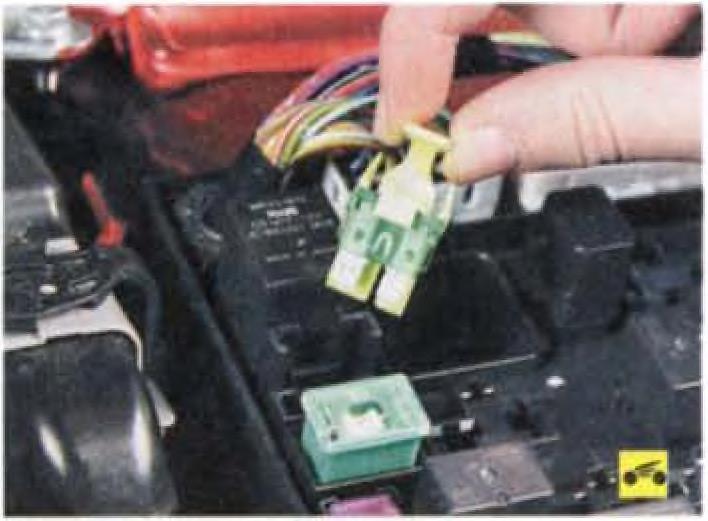

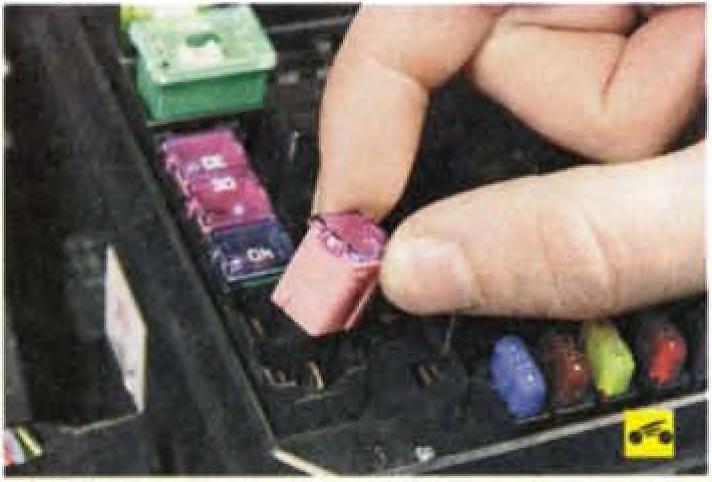

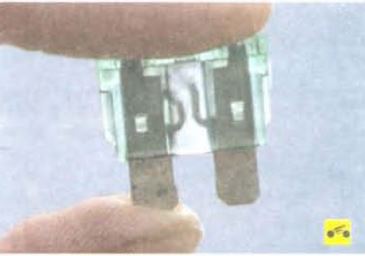

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.3 цепи, которые защищает данный предохранитель или плавкая вставка.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
