Инструмент:
- Баллонный ключ
- Автомобильная опора
- Гаечный ключ накидной прямой 16 мм
- Гаечный ключ накидной прямой 18 мм
- Динамометрический ключ
- Плоскогубцы
- Микрометр
Детали и расходники:
- Продольный рычаг задней подвески в сборе
1. Поднимаем автомобиль на подъемнике.
2. Для удобства выполнения работ снимите колесо со стороны заменяемого рычага. Как снять колесо, смотрите здесь.
3. Установите под задний поперечный рычаг подвески опору и опустите автомобиль, слегка нагрузив подвеску Skoda Octavia.

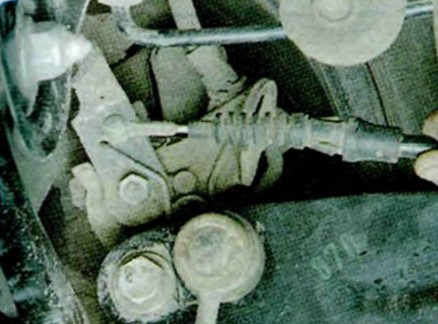

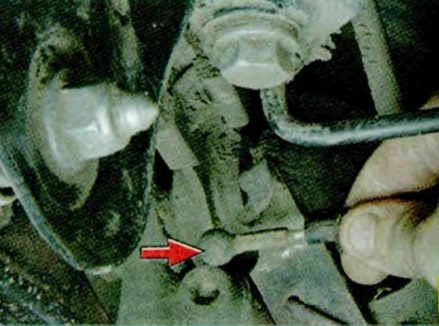

4. Отсоедините наконечник троса стояночного тормоза от рычага привода стояночного тормоза.

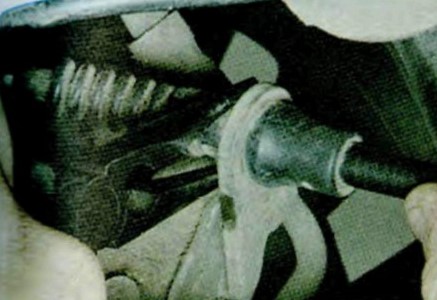

5. Сожмите пассатижами фиксатор наконечника оболочки троса стояночного тормоза.
6. Вытяните трос из отверстия в кронштейне.
7. Отверните гайку крепления пальца шарнира стойки стабилизатора к кулаку. Выведите палец из отверстия. Понадобится ключ на 18.

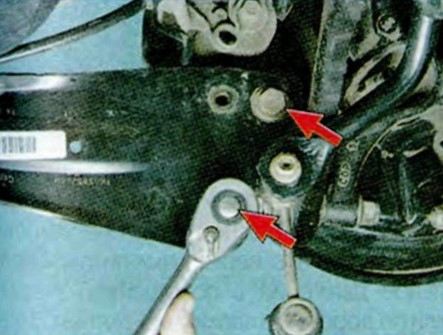

8. Выверните два болта крепления продольного рычага к кулаку. Понадобится ключ на 18.

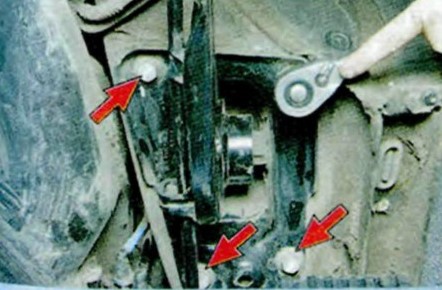

9. Выверните четыре болта крепления кронштейна опоры рычага к кузову. Понадобится ключ на 18.

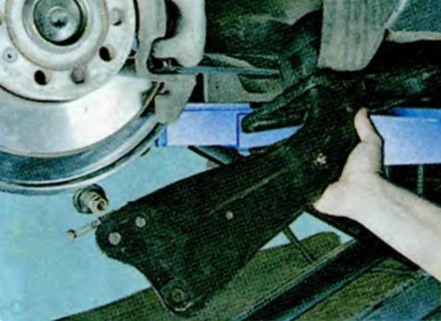

10. Снимите продольный рычаг задней подвески.

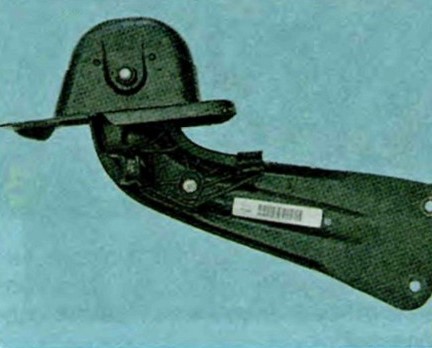

Продольный рычаг в сборе с кронштейном опоры

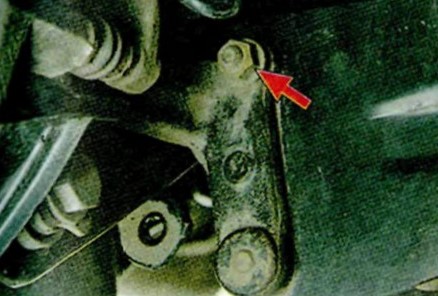

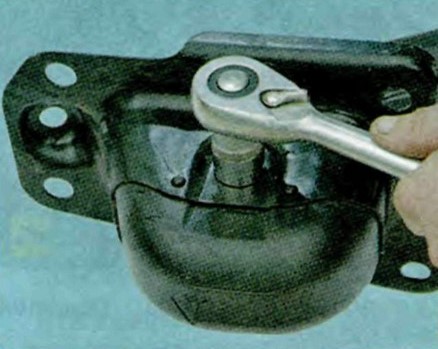

11. Выверните болт ключом на 16.

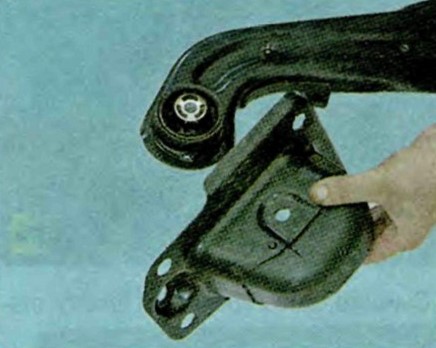

12. Снимите с продольного рычага кронштейн опоры.

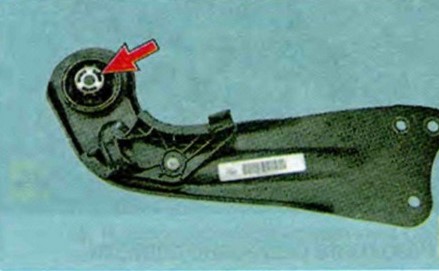

13. Осмотрите рычаг и резино-металлический шарнир. При наличии следов деформации рычага или при износе шарнира замените рычаг в сборе.
Примечание:
Признаками износа резино-металлического шарнира являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки.

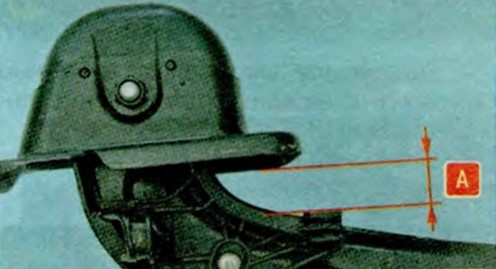

14. Установите на рычаг кронштейн опоры. При этом выдержите зазор А, равный (34±1) мм. Затяните болт на 16, моментом 90 Н*м (9,0 кгс*м) и затем доверните на 90°.
15. Установите рычаг на автомобиль в порядке, обратном снятию, не затягивая окончательно болты крепления рычага к кулаку.
16. Опустите автомобиль на землю и окончательно затяните болты крепления рычага к кулаку.
Примечание:

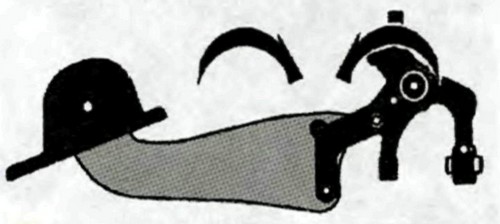

Резьбовые соединения продольного рычага и кулака подвески необходимо затягивать только в положении нагруженной задней подвески (с установленными пружиной и амортизатором). Только в этом случае взаиморасположение рычага и кулака будет правильным.
17. При необходимости аналогично замените рычаг на противоположной стороне.
Примечание:
После замены продольного рычага задней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
В статье не хватает:
- Фото инструмента
- Качественных фото ремонта
