Замена прокладки крышки головки блока цилиндров (8V) Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Динамометрический ключ

Детали и расходники:

• Прокладка крышки головки блока цилиндров

Примечания:

Замену прокладки проводим при появлении течи масла по стыку крышки с головкой блока цилиндров, а также при каждом снятии крышки.

Работу выполняем на холодном двигателе.

Замена прокладки крышки ГБЦ Лада Ларгус

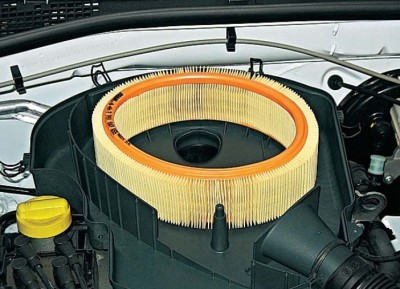

1. Снимаем воздушный фильтр.

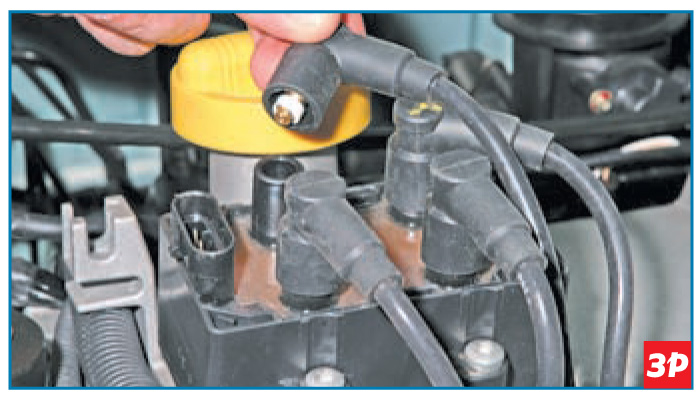

2. Отсоединяем от катушки зажигания колодку проводов системы управления двигателем и наконечники высоковольтных проводов.

3. Разъединяем хомут крепления проводов.

4. Отсоединяем шланг вентиляции картера контура холостого хода от штуцера на крышке ГБЦ.

5. Головкой на 8 мм отворачиваем 8 болтов крепления крышки головки блока цилиндров.

6. Снимаем крышку с катушкой зажигания.

7. Снимаем прокладку крышки ГБЦ Лада Ларгус. Заменяем прокладку на новую.

8. Очистив привалочные поверхности крышки и головки блока цилиндров от масла и грязи, устанавливаем новую прокладку и проводим сборку в обратной последовательности. Болты крепления крышки затягиваем предписанным моментом в указанной последовательности.

Порядок затяжки болтов крепления крышки головки блока цилиндров:
