Замена прокладки крышки головки блока цилиндров Chevrolet Niva

Инструменты:

• Торцовый вороток
• Головка для торцового воротка на 10
• Отвёртка крестовая
• Плоскогубцы

Детали и расходники:

• Прокладка клапанной крышки, пробковая 2101
• Ветошь

Примечание:
Замену прокладки крышки головки блока цилиндров производим при обнаружении течи масла по стыку головки блока цилиндров и ее крышки, а также при каждом снятии крышки, связанном с выполнением других ремонтных работ на двигателе.

Замена прокладки крышки ГБЦШевроле Нива

1. Снимаем экран двигателя, как описано здесь.

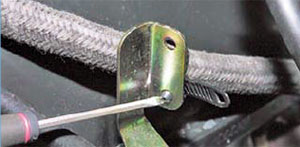

2. Поочередно сжимая отверткой или плоскогубцами концы двух пластмассовых держателей, отсоединяем от кронштейна, прикрепленного слева к крышке головки блока цилиндров, держатель троса привода дроссельной заслонки.

3. И держатель шланга вакуумного усилителя тормозов.

4. Аналогично отсоединяем пластмассовый держатель троса привода дроссельной заслонки от кронштейна, прикрепленного с правой стороны к крышке головки блока цилиндров.

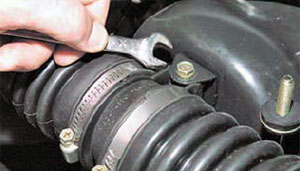

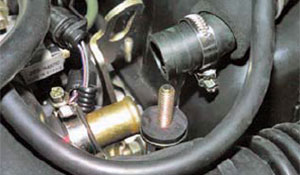

5. Ключом «на 10» отворачиваем болт крепления соединительной муфты резиновых рукавов подвода воздуха (впускного тракта двигателя) к кронштейну крышки головки блока цилиндров.

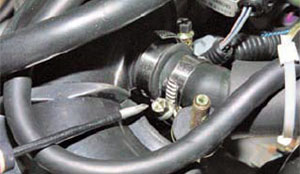

6. Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера (основного контура) к патрубку рукава подвода воздуха.

7. Снимаем шланг с патрубка рукава.

8. Головкой «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров.

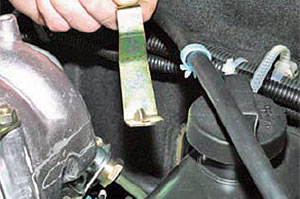

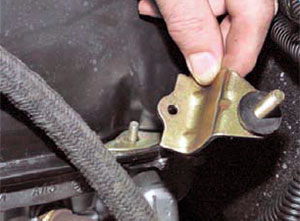

9. Снимаем со шпилек головки блока цилиндров слева — кронштейн крепления троса привода дроссельной заслонки и шланга вакуумного усилителя тормозов.

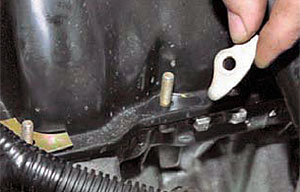

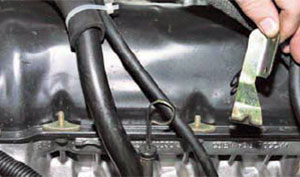

10. Снимаем со шпилек головки блока цилиндров также боковой кронштейн крепления экрана двигателя.

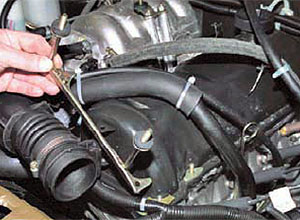

11. Снимаем справа кронштейн крепления троса привода дроссельной заслонки.

12. Отведя от крышки головки блока цилиндров муфту рукавов подвода воздуха, снимаем кронштейн переднего крепления экрана двигателя.

13. Снимаем со шпилек шесть прижимных шайб крышки головки блока цилиндров и два держателя жгута проводов.

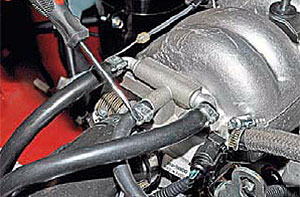

14. Ослабив хомут крепления, отсоединяем от штуцера дроссельного узла шланг вентиляции картера (контура холостого хода).

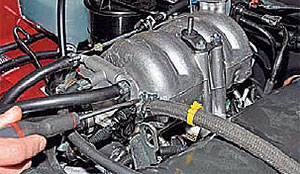

15. Ослабив хомут крепления, отсоединяем от штуцера ресивера впускного трубопровода шланг вакуумного усилителя тормозов.

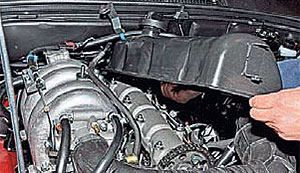

16. Приподнимаем крышку головки блока цилиндров.

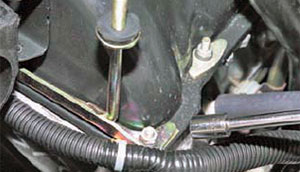

17. Снимаем ее со шпилек головки блока.

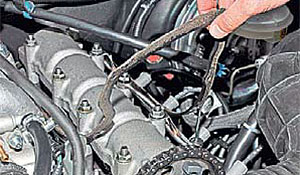

18. Снимаем прокладку крышки ГБЦ Шевроле Нива.

19. Очистив привалочные поверхности крышки и головки блока цилиндров от масла и грязи, устанавливаем новую прокладку и проводим сборку в обратной последовательности.

Полезный совет:
Ни в коем случае не используйте (не наносите) герметик на прокладку клапанной крышки. Выдавленный герметик, может попасть в маслоприёмник и уменьшить пропускную способность.

Примечания:

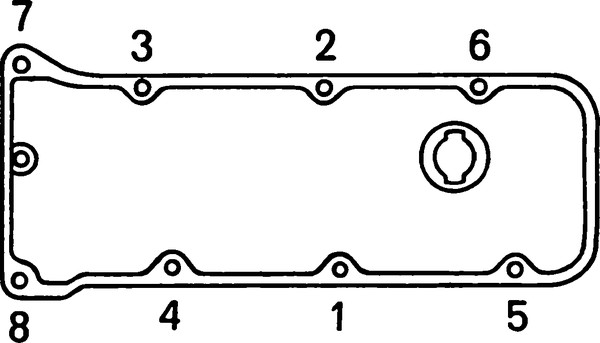

Клапанную крышку закручивайте в определённом порядке, что бы прижать равномерно крышку, в два приёма.

Под гайки, клапанной крышки, ставиться шайба коническая, не путайте её с другими и не переворачивайте, в противном случае будет подтекать масло.
