Замена прокладки крышки головки блока цилиндров двигателя автомобиля Ford Focus 2

Инструменты:

• ключ на 12

Детали и расходники:

• прокладка крышки головки блока цилиндров

Примечания:

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

Замена прокладки крышки головки блока цилиндров на Форд Фокус 2.

Двигатели 1,4 и 1,6 л R4 Duratec 16V

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

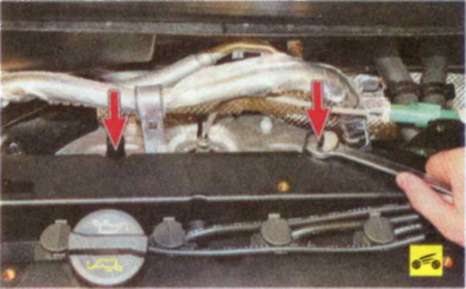

2. Выверните болт крепления верхней крышки ремня привода газораспределительного механизма к крышке головки блока цилиндров.

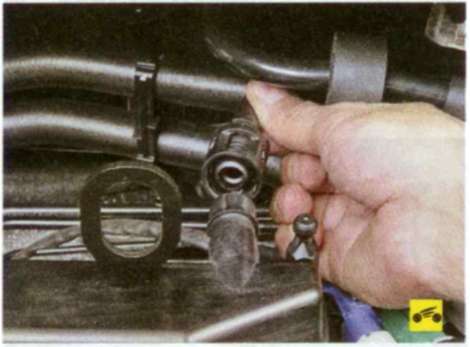

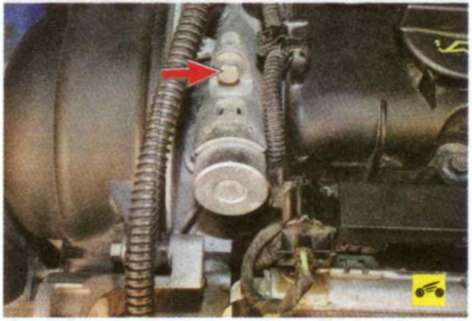

3. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

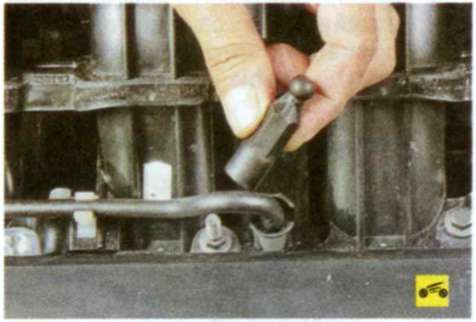

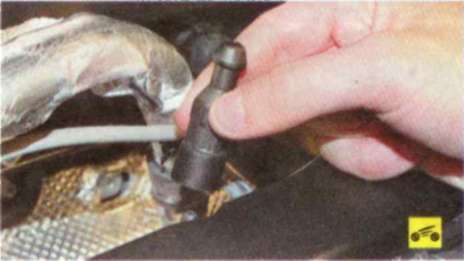

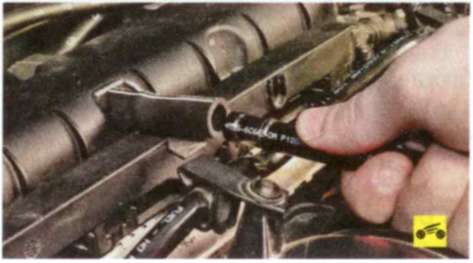

4. Снимите со свечей зажигания наконечники высоковольтных проводов.

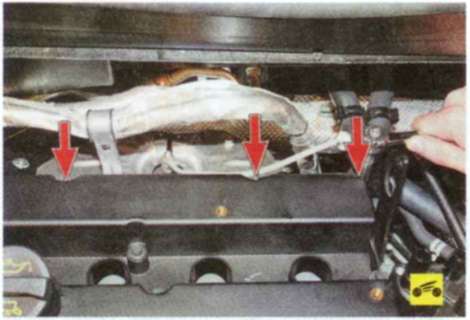

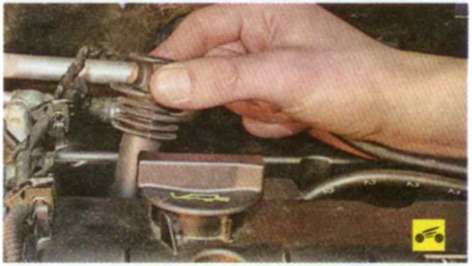

5. Отверните держатели воздушного фильтра от шпилек крепления крышки головки блока цилиндров.

6. Снимите держатели.

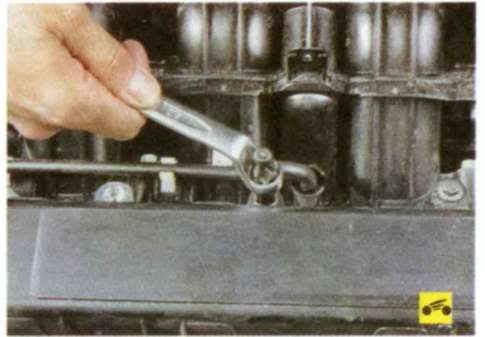

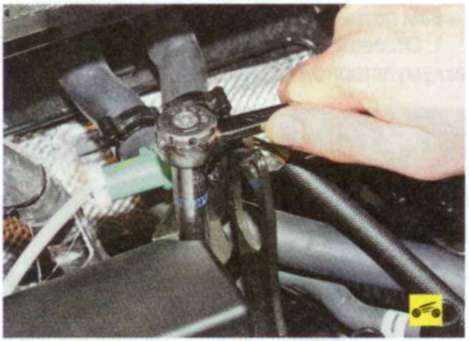

7. Отверните гайку крепления кронштейна колодки проводов датчика концентрации кислорода.

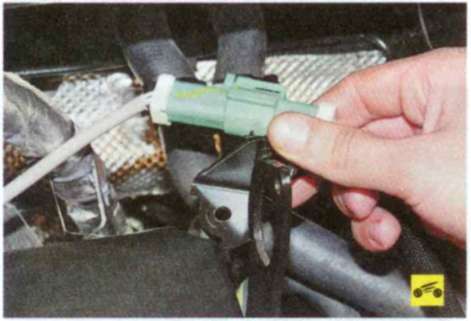

8. Снимите кронштейн с болта-шпильки.

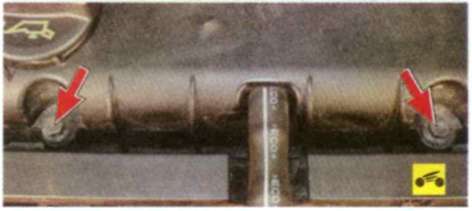

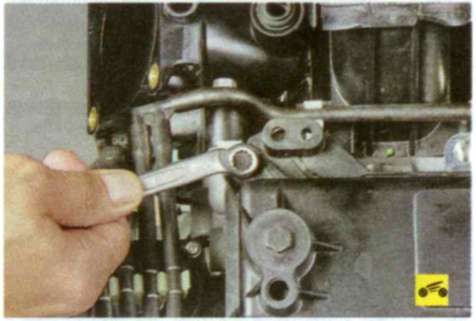

9. Выверните 3 болта-шпильки крепления крышки головки блока цилиндров Форд Фокус 2.

10. Также 9 болтов крепления крышки головки блока цилиндров.

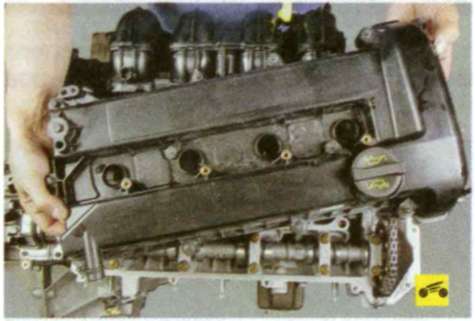

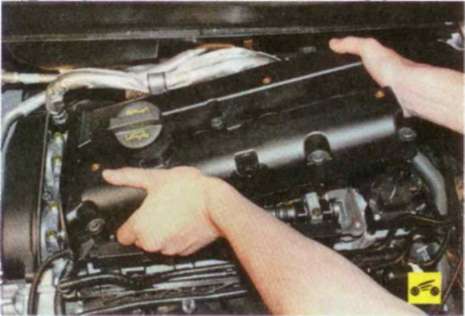

11. Снимите крышку.

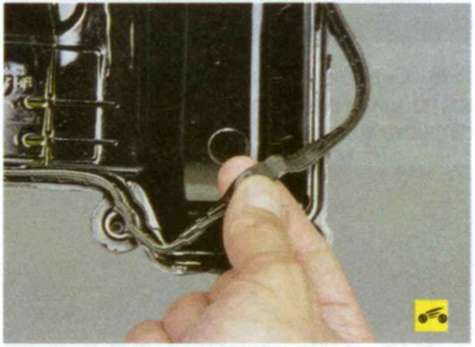

12. Извлеките старую прокладку из пазов крышки головки блока цилиндров.

13. Очистите поверхность головки блока от остатков старой прокладки.

14. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты и болты-шпильки крепления крышки затягивайте в порядке, показанном на рисунку, в два этапа:

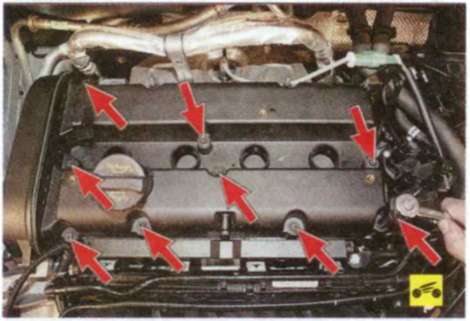

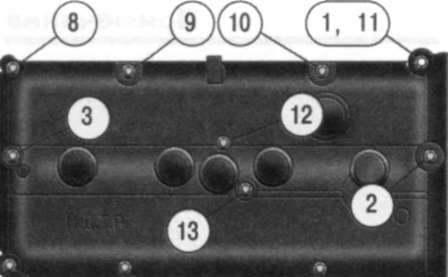

Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей 1,4 и 1,6 л R4 Duratec 16V

1-й - предварительная затяжка моментом 3 Н-м (0,3 кгс-м);

2-й - окончательная затяжка моментом 9 Н-м (0,9 кгс-м).

Замена прокладки крышки головки блока цилиндров на Форд Фокус 2. Двигатели 1,6 л R4 16V Duratec Ti-VCT

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

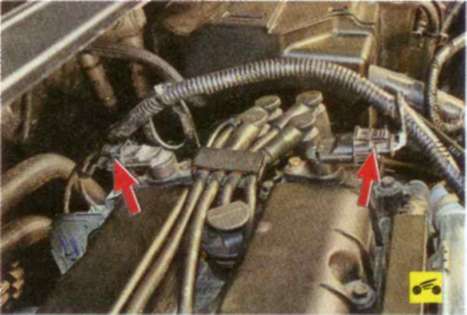

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределительных валов.

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения.

5. Выверните болты крепления и снимите клапаны регулировки фаз.

6. Снимите со свечей зажигания наконечники высоковольтных проводов.

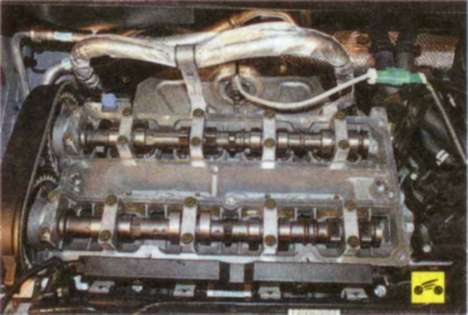

7. Выверните 12 болтов крепления крышки головки блока цилиндров, снимите крышку и установленную под ней прокладку.

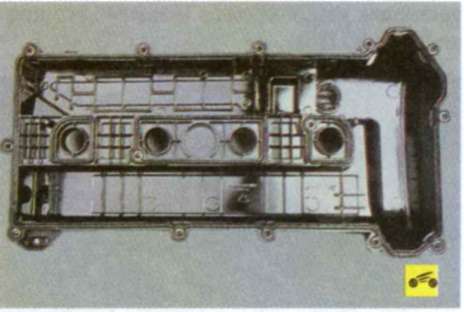

8. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

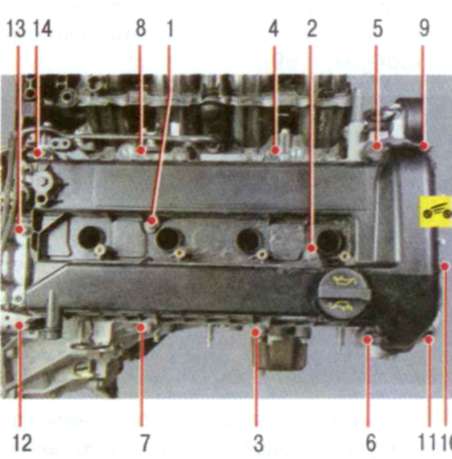

Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 1,6 л R4 16V Duratec Ti-VCT

9. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показаном на рисунку, в два этапа:

1-й - предварительная затяжка моментом 3 Н-м (0,3 кгс-м);

2-й - окончательная затяжка моментом 9 Н-м (0,9 кгс-м).

Замена прокладки крышки головки блока цилиндров на Форд Фокус 2. Двигатели 1,8 и 2,0 л R4 Duratec-HE 16V

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

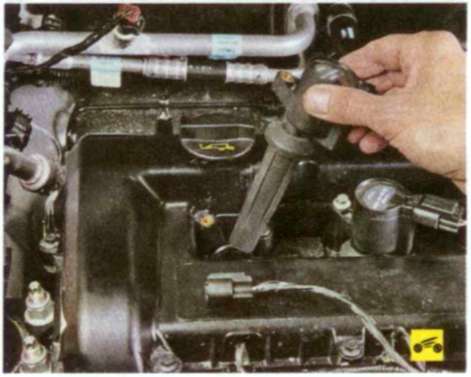

3. Снимите катушки зажигания.

4. Отверните держатели от шпилек.

5. Снимите держатели.

6. Выверните семь болтов и пять болтов-шпилек крепления крышки головки блока цилиндров.

7. Снимите крышку.

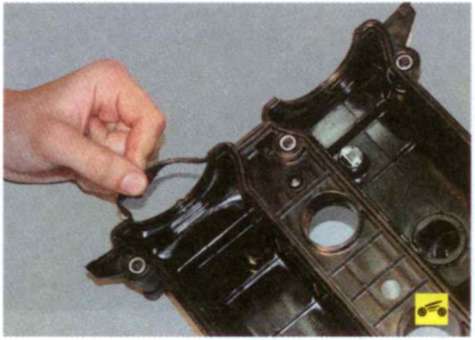

8. Извлеките старую прокладку из пазов крышки головки блока цилиндров Форд Фокус 2.

9.  Также четыре прокладки уплотнений свечных колодцев.

Порядок затяжки болтов крепления крышки головки блока цилиндров на двигателях 1,8 и 2,0 л R4 Duratec-HE 16V

10. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рисунку, в два этапа:

1-й - предварительная затяжка моментом 3 Н-м (0,3 кгс-м);

2-й - окончательная затяжка моментом 9 Н-м (0,9 кгс-м).
