Замена прокладки впускного и выпускного коллектора Chevrolet Niva

Инструменты:

• Торцовый вороток
• Удлинитель для торцового воротка
• Карданчик для торцового воротка
• Головка для торцового воротка на 13
• Головка высокая для торцового воротка на 13
• Ключ накидной на 13

Детали и расходники:

• WD-40
• Прокладка впускного и выпускного коллектора

Замена прокладки впускного и выпускного коллектора Шевроле Нива

1. Снимаем ресивер, как описано здесь и топливную рампу, как описано здесь.

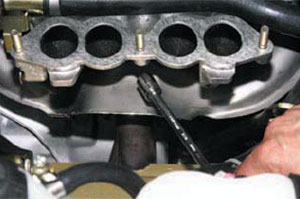

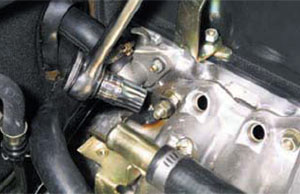

2. Головкой «на 13» отворачиваем болт крепления переднего опорного кронштейна к впускной трубе.

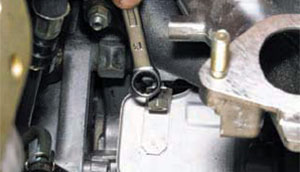

3. Ключом «на 13» ослабляем затяжку гайки крепления переднего опорного кронштейна к кронштейну правой опоры силового агрегата.

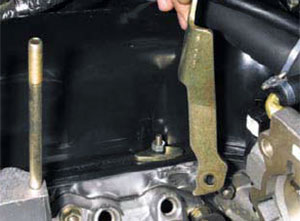

4. Отводим от впускной трубы передний опорный кронштейн.

5. Головкой «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе.

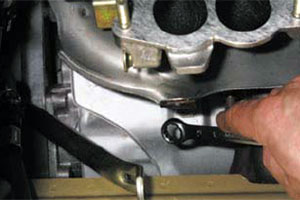

6. Ключом «на 13» ослабляем верхний болт крепления стартера и отводим задний опорный кронштейн от впускной трубы.

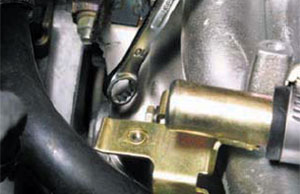

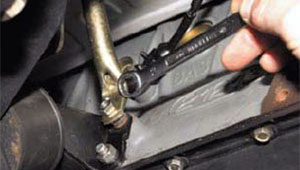

7. Накидным ключом «на 10» отворачиваем болт крепления к впускной трубе кронштейна отводящей трубы радиатора отопителя (для наглядности шланг радиатора отопителя с отводящей трубы снят).

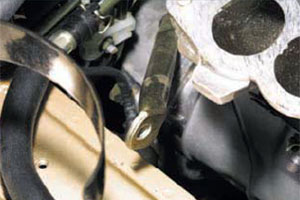

8. Головкой «на 13» отворачиваем гайку крепления переднего рыма силового агрегата.

9. Снимаем рым.

10. Головкой «на 13» отворачиваем гайку заднего крепления экрана выпускного коллектора к головке блока цилиндров.

11. Аналогично отворачиваем гайку переднего крепления экрана к головке блока цилиндров.

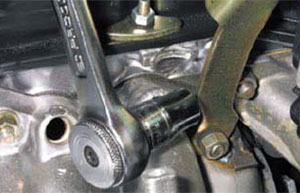

12. Головкой «на 13» с удлинителем отворачиваем гайку среднего крепления, расположенную между впускной трубой и экраном.

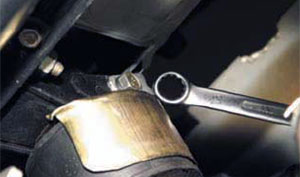

13. Накидным ключом «на 13» отворачиваем гайку крепления экрана к выпускному коллектору.

14. Вынимаем экран выпускного коллектора.

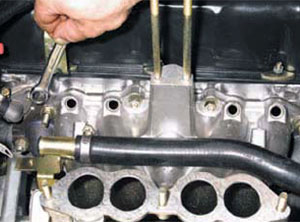

15. Накидным ключом «на 13» отворачиваем две гайки верхнего крепления (по одной с каждой стороны) впускной трубы и выпускного коллектора к головке блока цилиндров.

16. Отворачиваем две гайки верхнего крепления впускной трубы.

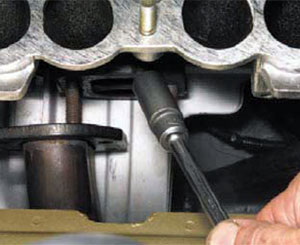

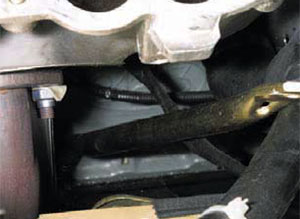

17. Головкой «на 13» с удлинителем отворачиваем две гайки нижнего крепления впускной трубы и выпускного коллектора.

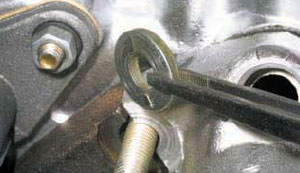

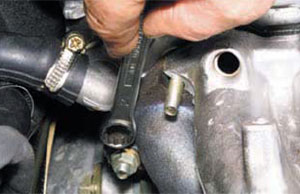

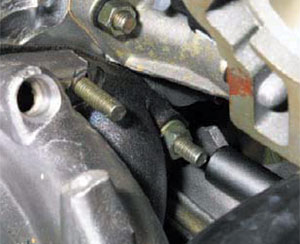

18. Снимаем девять шайб со шпилек крепления.

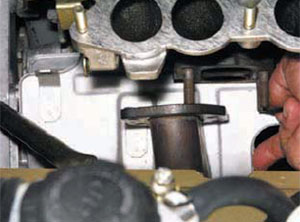

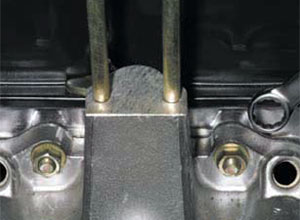

19. В четырех местах на стыке впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.

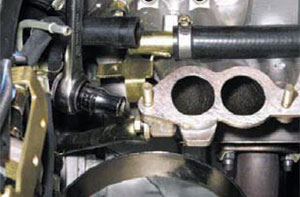

20. Отсоединяем приемную трубу от выпускного коллектора.

21. Накидным ключом «на 13» отворачиваем гайку крепления щитка стартера к выпускному коллектору.

22. Отворачиваем болт крепления щитка к кронштейну правой опоры силового агрегата.

23. Отводим щиток стартера от выпускного коллектора.

24. Накидным ключом (или головкой) «на 13» отворачиваем гайку заднего крепления выпускного коллектора.

25. Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора.

26. Отворачиваем гайку среднего крепления выпускного коллектора.

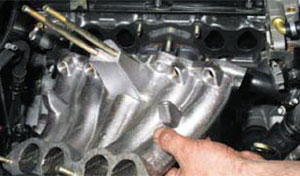

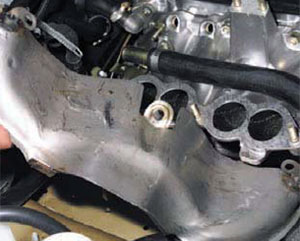

27. Отодвинув выпускной коллектор от головки блока цилиндров снимаем впускную трубу со шпилек головки блока цилиндров.

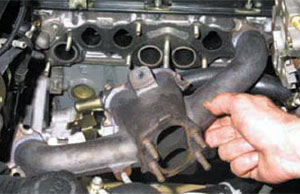

28. Снимаем выпускной коллектор.

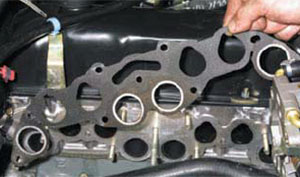

29. Снимаем уплотнительную прокладку впускной трубы и выпускного коллектора.

30. Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки, и нагара.

31. Установив новую прокладку, сборку проводим в обратной последовательности. На шпильки головки блока цилиндров наносим графитовую смазку.
