Замена прокладки впускного коллектора Ford Focus 3

Между фланцами головки блока цилиндров и впускного коллектора установлена прокладка. При негерметичности этой прокладки двигатель работает неровно («троит»), Если неисправность не удается устранить подтяжкой крепления впускного коллектора, замените прокладку.
Для замены прокладки впускного коллектора двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: ключ TORX Т25, торцовая головка «на 10», отвертка с плоским лезвием.
1. Снизьте давление в системе питания

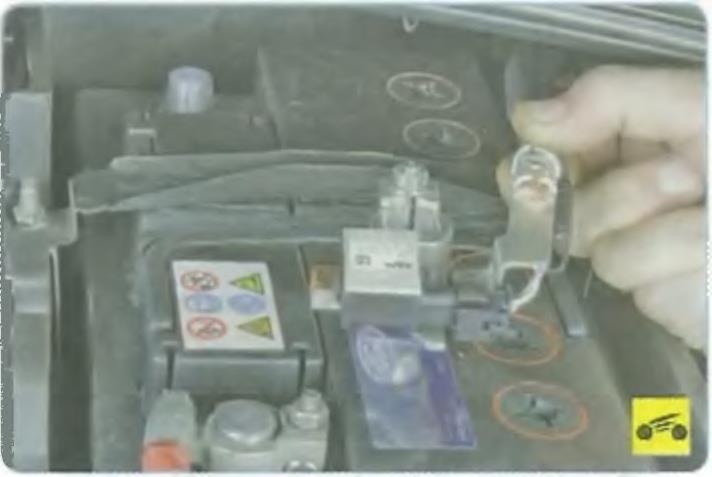

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

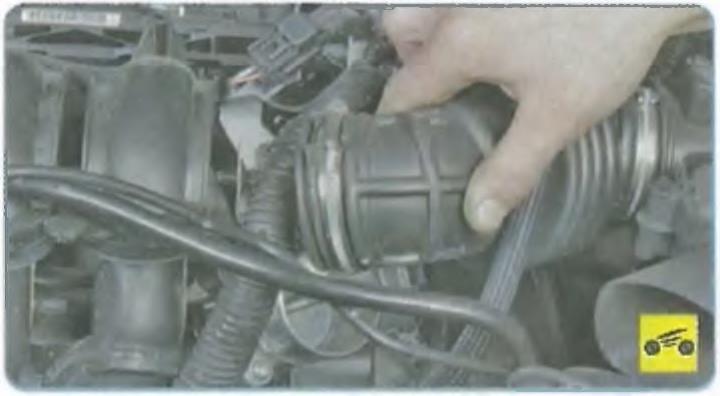

3. Снимите воздухоподводящий рукав/

4. Снимите трубопровод вентиляции картера/

5. Отсоедините от топливной рампы трубопровод подачи топлива и снимите топливную рампу/

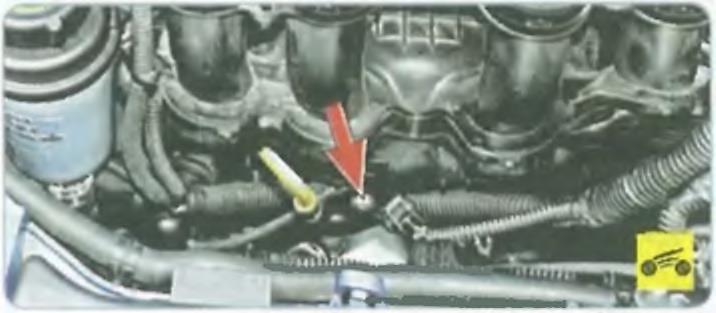

6. Выверните винт крепления кронштейна указателя уровня масла.

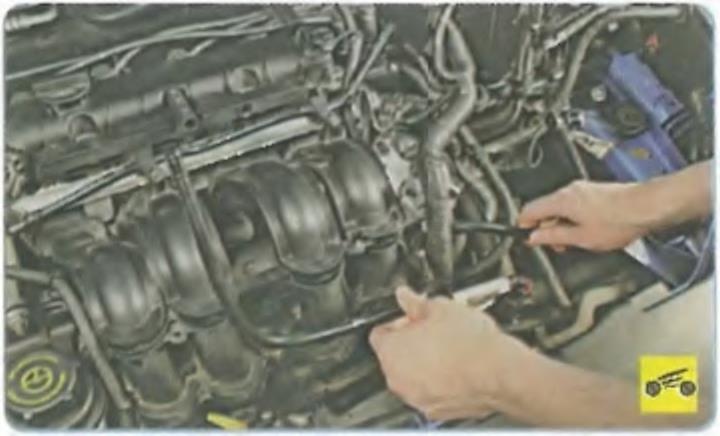

7. Отсоедините от впускного коллектора шланги вакуумного усилителя тормозов и клапана продувки адсорбера.

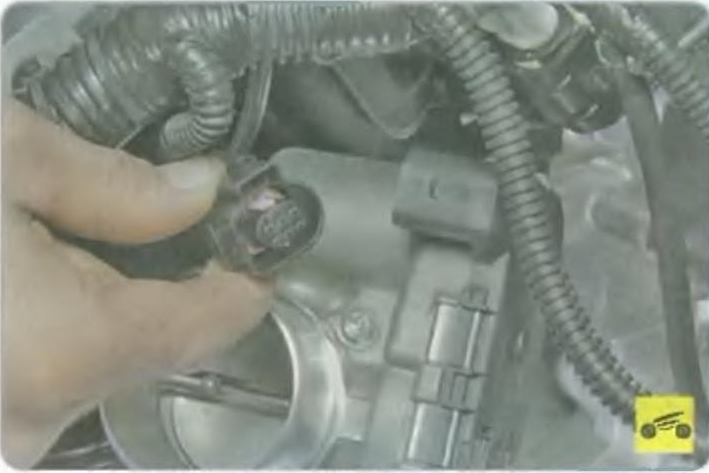

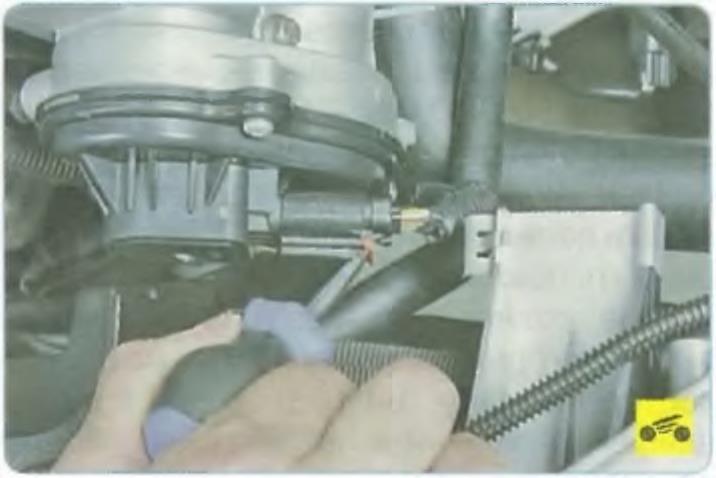

8. Нажмите на фиксатор...

9. ...и отсоедините колодку жгута проводов от крышки дроссельного узла.

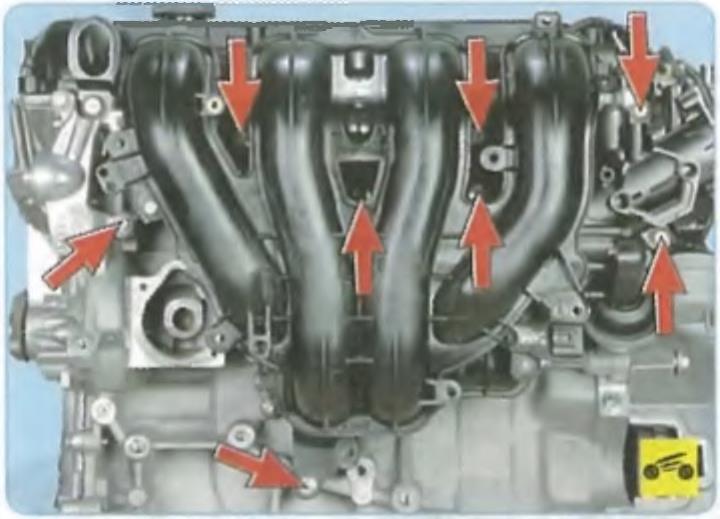

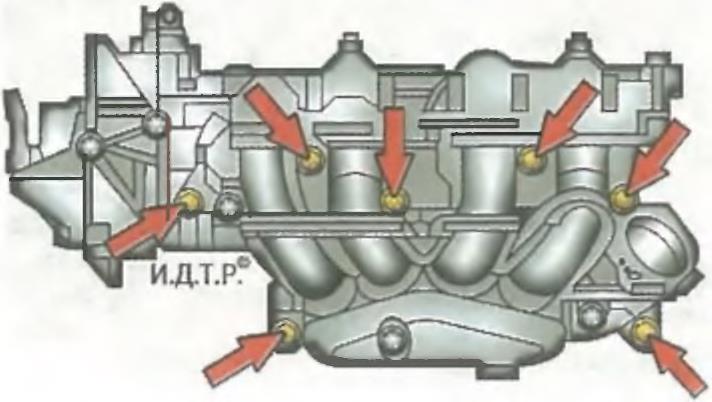

Рис. 5.24. Расположение болтов крепления впускного коллектора
10. Выверните семь болтов крепления впускного коллектора (рис. 5.24) и снимите его в сборе с дроссельным узлом и установленную под ним прокладку.
11. Установите впускной коллектор с новой прокладкой. Болты крепления затяните равномерно крест-накрест, начиная с крайних болтов и переходя к средним, моментом 15 Н-м.
12. Установите все снятые детали в порядке, обратном снятию. При установке топливной рампы используйте новые уплотнительные кольца топливных форсунок.
Для замены прокладки впускного коллектора двигателя 2,0 л Duratec Ti-VCT выполните следующие операции.
Вам потребуются: ключ TORX Т25, торцовая головка «на 10», отвертка с плоским лезвием.
1. Откройте капот и установите его на упор.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

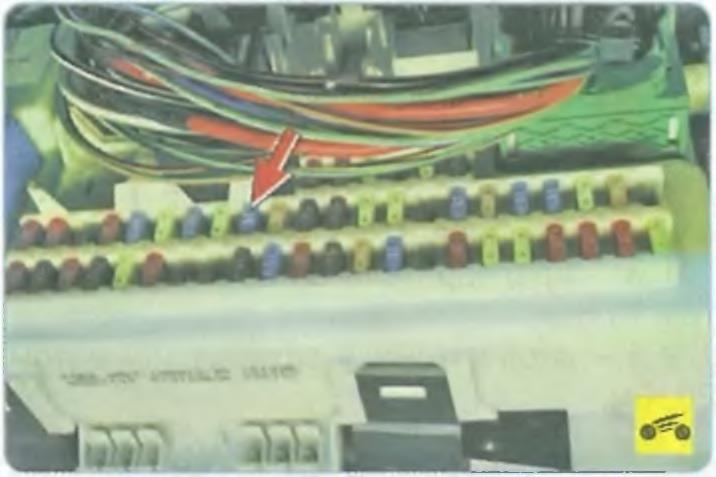

3. Отключите топливный насос, вынув предохранитель №56 в монтажном блоке, расположенном под панелью приборов.
4. Подсоедините провод к клемме «минус» аккумуляторной батареи, пустите двигатель и дайте ему поработать до полной выработки топлива из топливной рампы. После этого двигатель заглохнет.

5. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

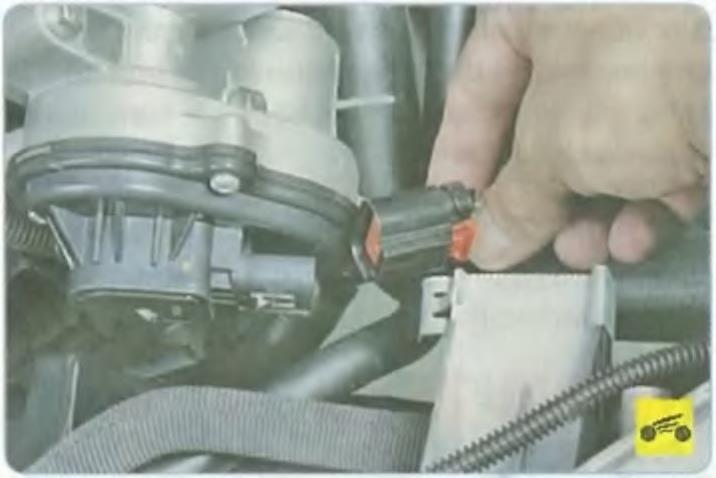

6. Сдвиньте вверх фиксатор...

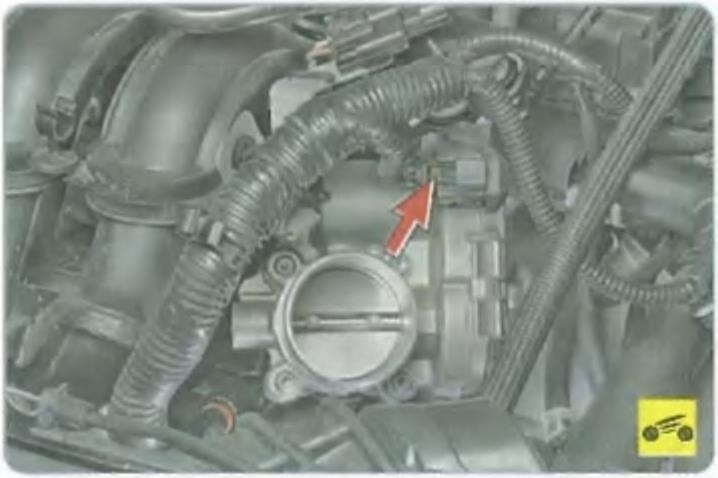

7. ...и отсоедините колодку жгута проводов от крышки дроссельного узла.

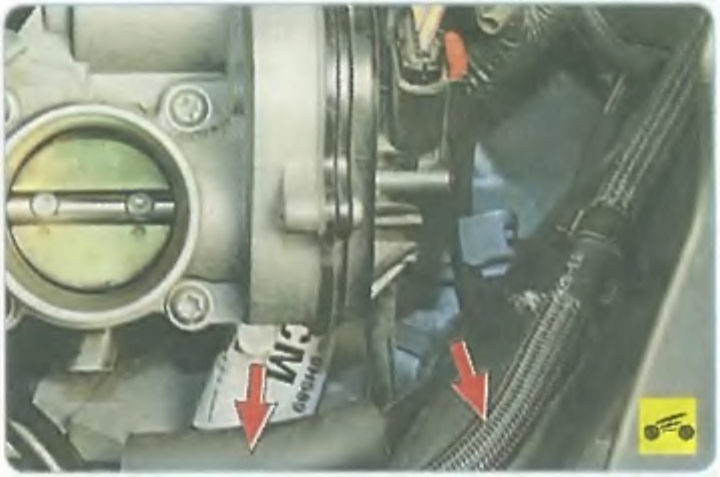

8. Отсоедините от штуцера магистраль продувки адсорбера.

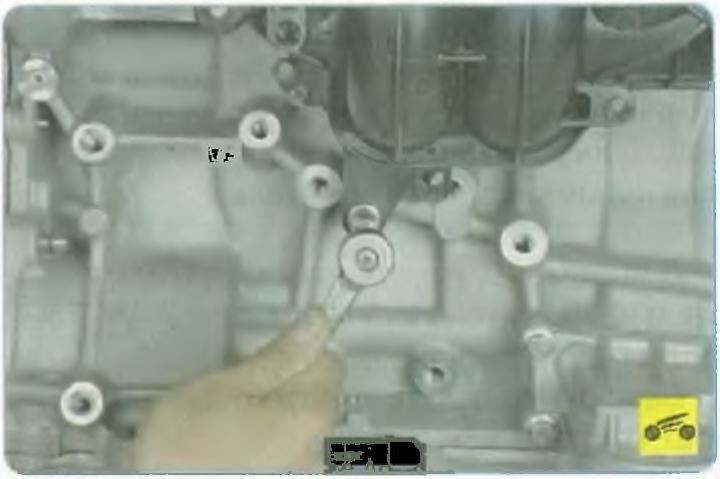

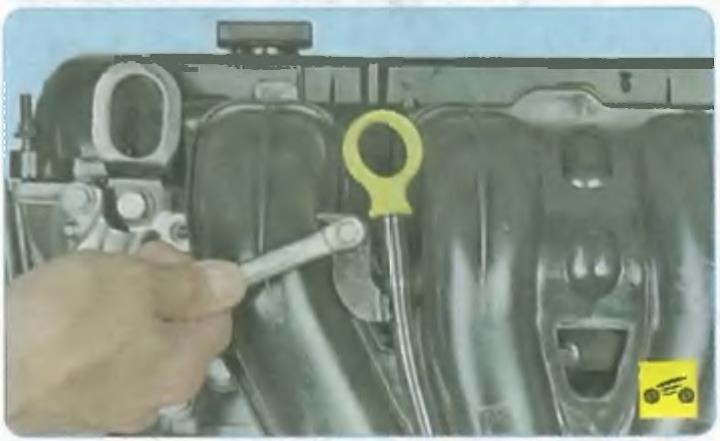

9. Выверните винт крепления кронштейна указателя уровня масла.

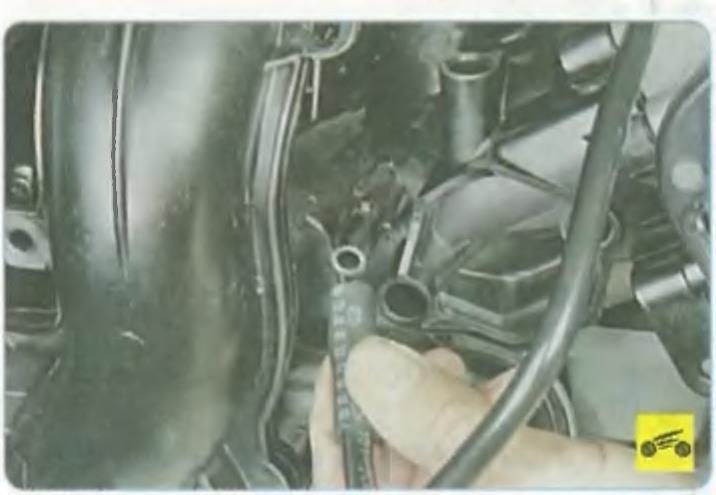

10. Выверните болты крепления впускного коллектора.
ПРИМЕЧАНИЕ

Так расположены болты крепления впускного коллектора.

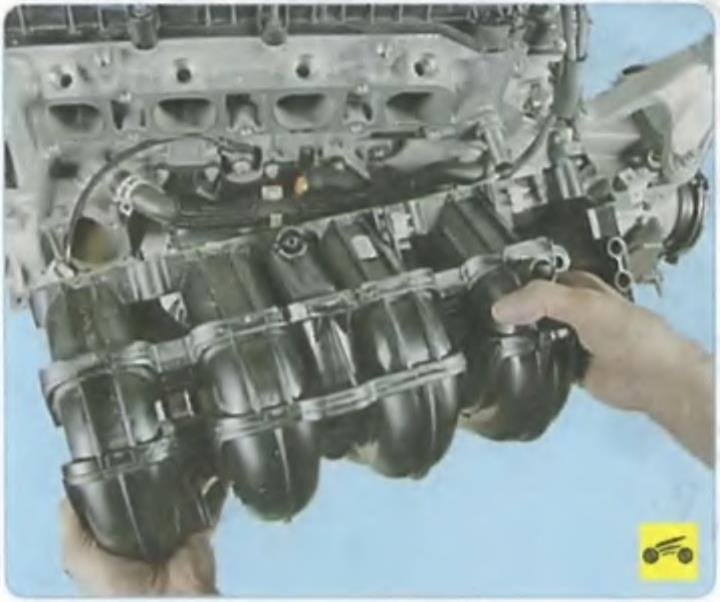

11. Снимите впускной коллектор в сборе с дроссельным узлом.

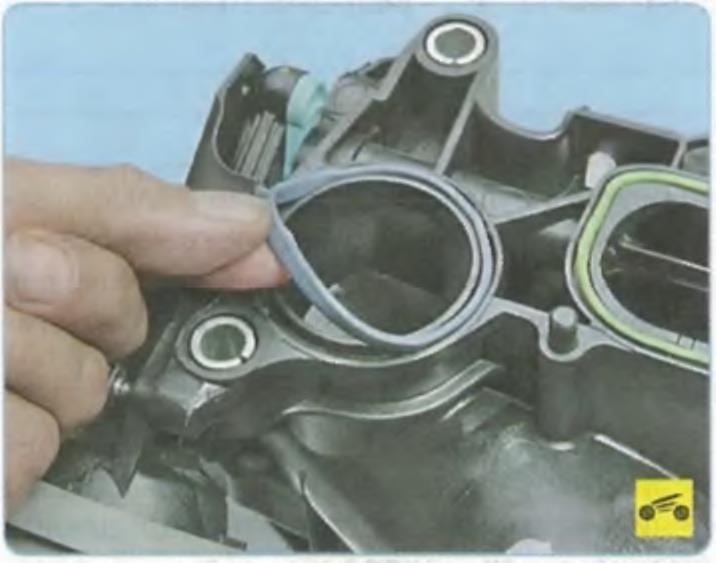

12. Снимите старые прокладки
13. Установите впускной коллектор с новыми прокладками. Болты крепления затяните равномерно крест-накрест, начиная с крайних болтов и переходя к средним, моментом 15 Н-м.
14. Установите все снятые детали в порядке, обратном снятию. При установке топливной рампы используйте новые уплотнительные кольца топливных форсунок.

ЗАМЕНА ПРОКЛАДКИ КАТКОЛЛЕКТОРА

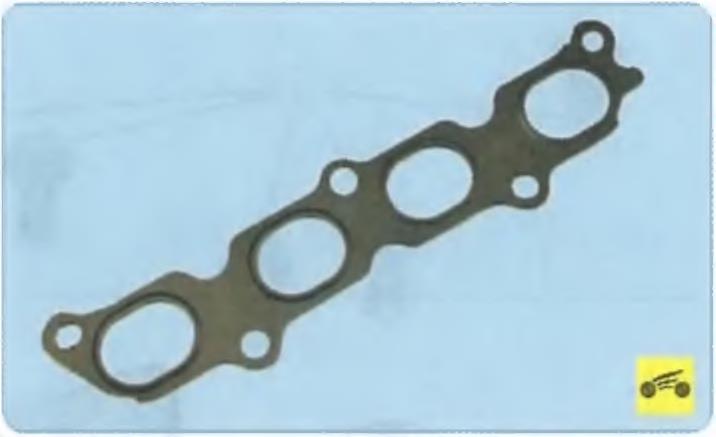

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка, изготовленная из тонкой отформованной металлической полосы.

При нарушении герметичности этой прокладки происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком (коллектор «сечет»). Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку. Замена прокладки описана в процессе снятия и установки катколлектора

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
