Замена рабочего цилиндра тормозной системы

Инструменты:

• Ключ с наконечником Torx (звездочка) T30
• Гаечный ключ на 11
• Домкрат винтовой

Детали и расходники:

• Противооткатные упоры ("башмаки")

Примечания:

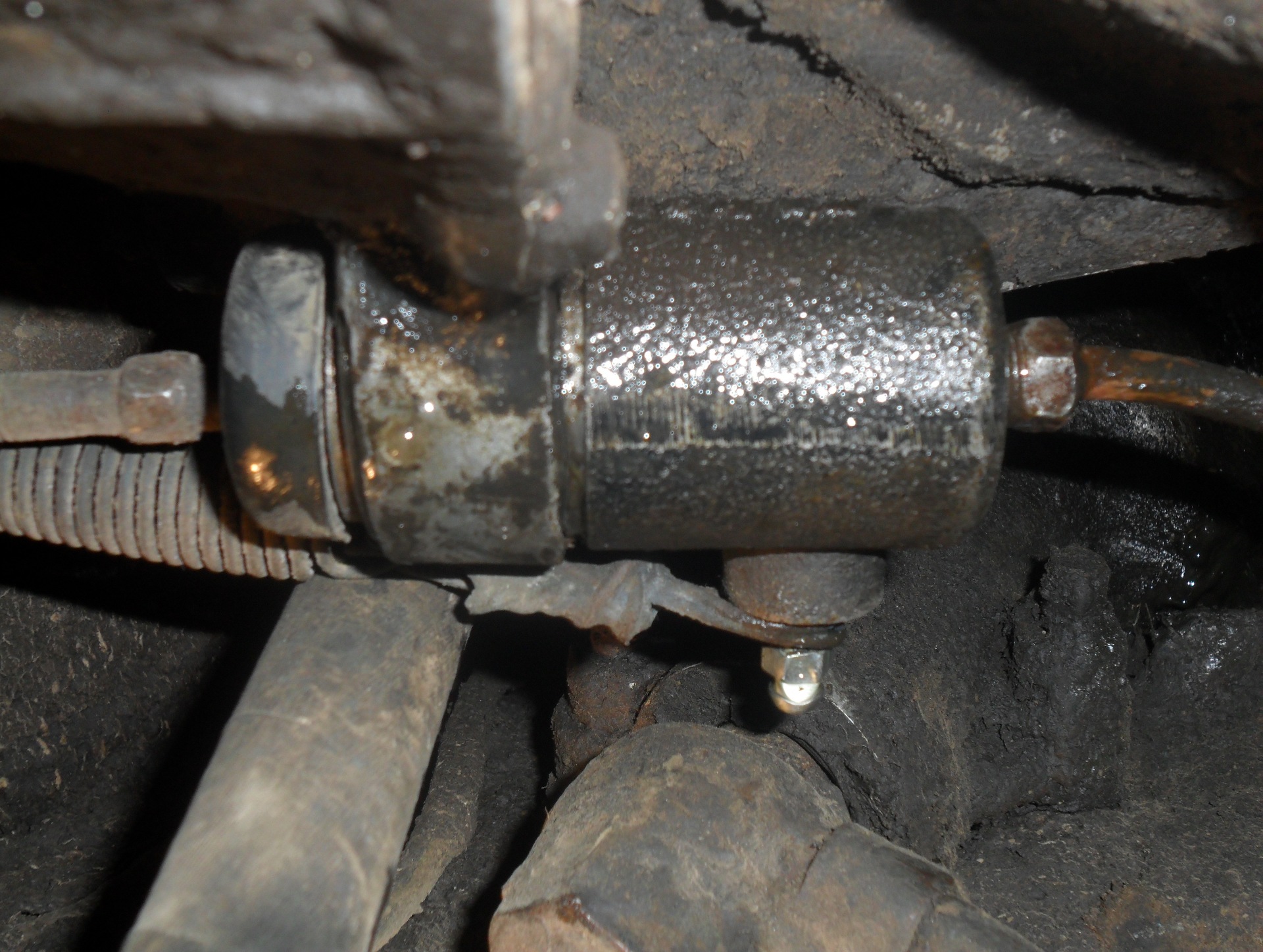

Замена рабочего цилиндра необходима, если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса, либо если заклинило поршни в цилиндре.

1. Ослабьте затяжку болтов крепления заднего колеса со стороны заменяемого цилиндра, подложите под передние колеса противооткатные упоры. Включите I передачу.

Противооткатные упоры

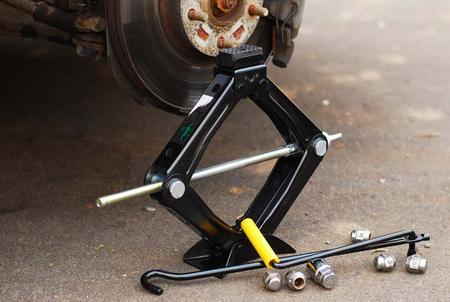

2. Приподнимите заднюю часть автомобиля с помощью домкрата и установите на надежные опоры.

3. Проверьте, чтоб автомобиль был расторможен (рычаг стояночного тормоза должен быть опущен до упора вниз).

4. Снимите заднее колесо.

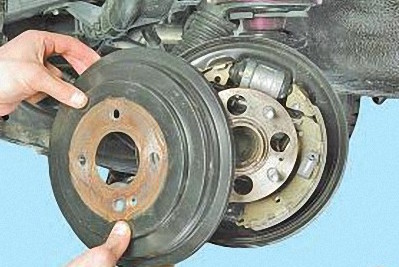

5. Снимите тормозной барабан.

6. Снимите тормозные колодки заднего колеса.

7. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

8. Отверните гайку крепления тормозной трубки к рабочему цилиндру, сдвиньте гайку по трубопроводу, отсоедините трубку и заглушите ее отверстие, например, с помощью колпачка клапана выпуска воздуха

Примечание:

После длительного использования гайка тормозной трубки "приростает" к самой трубке, поэтому при попытке отвернуть гайку есть риск скрутить трубку и поламать ее. В таком случае необходимо немного сдвинуть гайку с места, затем вывернуть болт крепления цилиндра и отсоединить его от трубки, свинчивая цилиндр с гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, если смочить ее тормозной жидкостью и проворачивать ключем по очереди в обе стороны.

9. Выверните болт крепления рабочего цилиндра к тормозному щиту, придерживая цилиндр с другой стороны. Снимите рабочий цилиндр.

Рабочий цилиндр

Примечание:

Необходимо обратить внимание на маркировку рабочего цилиндра. Для замены приобретайте цилиндр с такой же маркировкой.

10. Если на клапане выпуска воздуха нет защитного колпачка, снимите со старого цилиндра.

11. Установите рабочий цилиндр в порядке, обратном снятию.

12. Установите тормозные колодки.

13. Установите тормозной барабан.

14. Удалите воздух из тормозной системы.

15. Несколько раз резко нажмите на педаль тормоза для подведения тормозных колодок к барабану.
