Замена ремня ГРМ Peugeot 407 Дизель 2.0

Инструменты:

• Трещоточный ключ
• Головка 10 мм
• Головка 13 мм
• Головка 16 мм
• Головка 22 мм
• Удлинитель для головки
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ 6 мм
• Шестигранный ключ 4 мм
• Гаечный ключ рожковый 15 мм
• Ключ с наконечником Torx (звездочка) T30
• Ключ с наконечником Torx (звездочка) T40
• Ключ с наконечником Torx (звездочка) T50
• Фиксатор распредвала
• Вороток под торцевую насадку 3/4"
• Съемник мишени датчика положения коленвала
• Домкрат
• Баллонный ключ

​Детали и расходники:

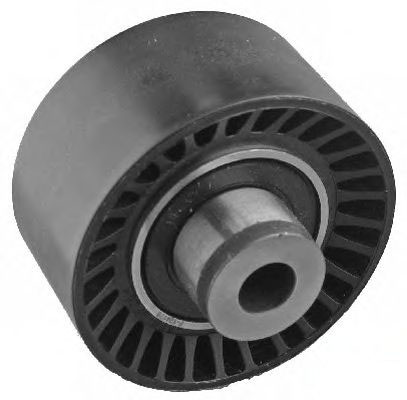

• Обводной ролик (Peugeot 0830.51)

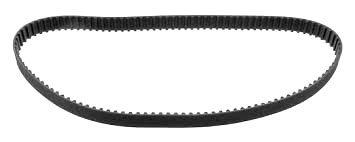

• Ремень ГРМ (Peugeot 0816.G3)
• Кусочек проволоки, диаметром 1 мм
• Толстый кусок резины
• Ветошь

Предупреждение:

Ошибка при установке зубчатого ремня может привести к тяжелым повреждениям двигателя. Если не уверены в своих силах, лучше доверьте эту работу специалистам.

Замена ремня ГРМ Пежо дизель двигателя серии DW10BTED4 (RHR 2.0 HDi 16v) может быть полезным также для владельцев автомобилей Peugeot 207, 308, 407, 607, 807, Citroen C4, C5, C8, которые также могут оснащаться данным двигателем.

1. Затяните ручник и установите автомобиль на передачу.

2. Поддомкратьте и снимите с помощью балонного ключа переднее правое колесо.

3. Снимите правую часть подкрылка, закрывающую доступ к ремням. Она закреплена двумя пистонами в арке и четырьмя винтами Т-30, один из которых в арке, а остальные под бампером.

Примечание:

При желании, подкрылок можно полностью не снимать, а только снять клипсы крепежей в районе шкива ремня и отвести подкрылок.

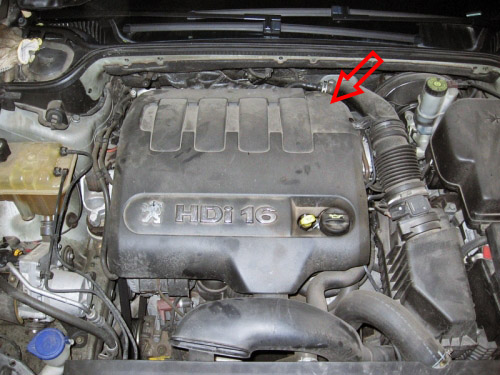

4. Откройте капот и снимите декоративную крышку двигателя.

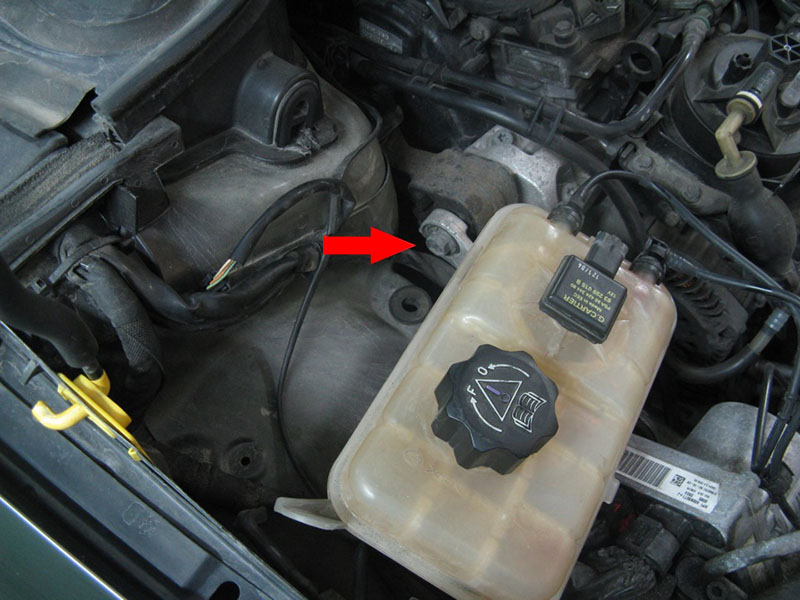

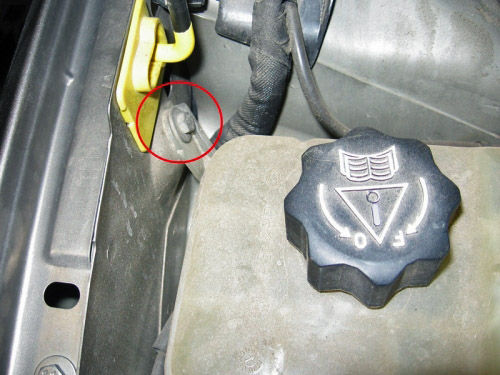

5. Открутите болт крепления расширительного бачка охлаждающей жидкости (болт на 10 и расположен возле крыла) и отведите бачок в сторону.

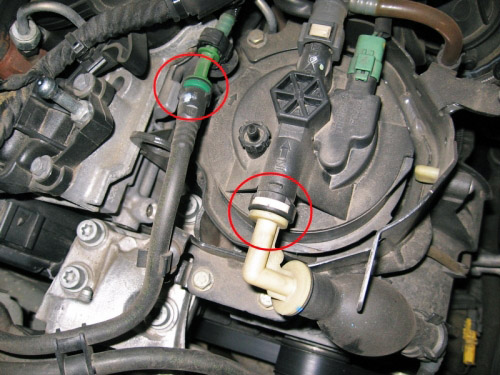

6. Разъедините крепеж подающeй трубки и трубки, возвращающей топливо в бак. Отодвиньте обе трубки за двигатель, закройте их винтами подходящего диаметра и соберите пролившееся топливо ветошью.

Примечание:

Перед отсоединением трубок, желательно сбросить давление в топливной системе. Для этого нужно вытянуть предохранитель топливного насоса из блока предохранителей. Потом завести автомобиль и дождаться когда он заглохнет. После этого, можно работать с трубками.

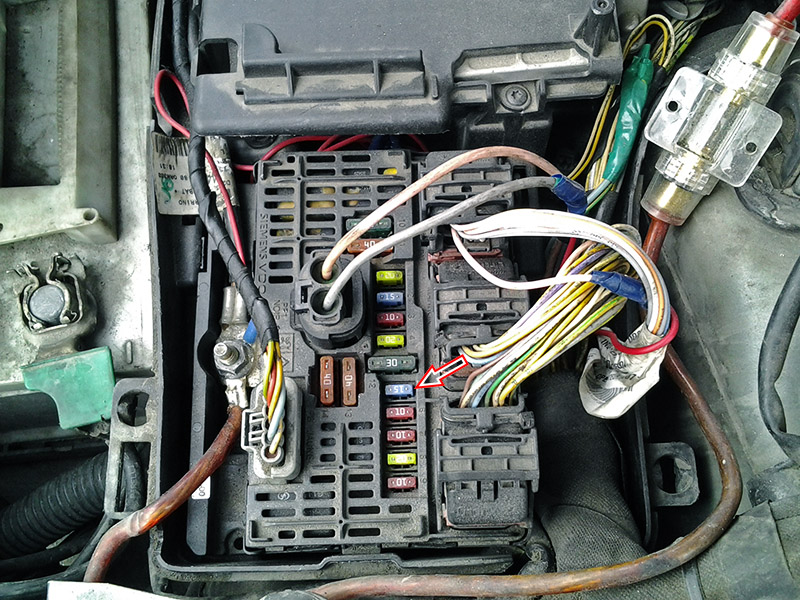

Блок предохранителей Пежо 407

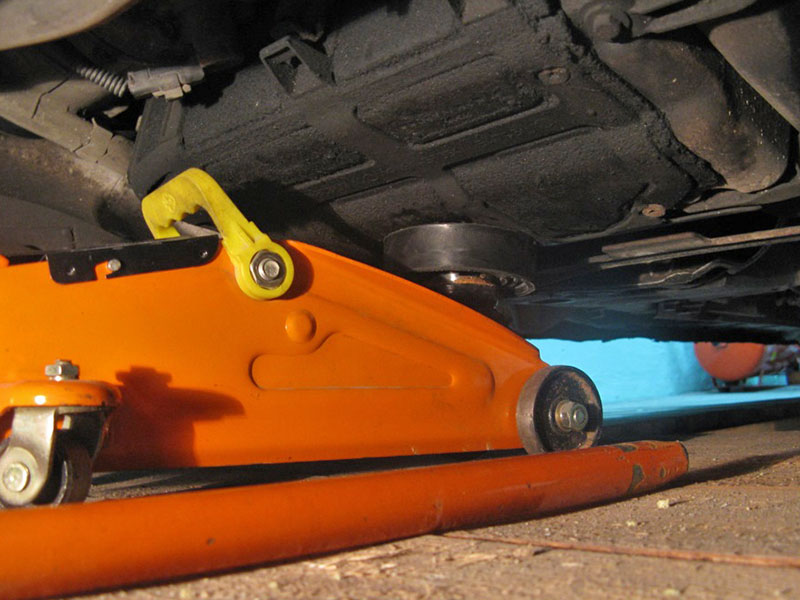

7. Подоприте правую часть двигателя опорой либо домкратом.

8. Снимите реактивный кронштейн подушки двигателя. Крепится он двумя болтами на 16 (на фотографии указан один из болтов).

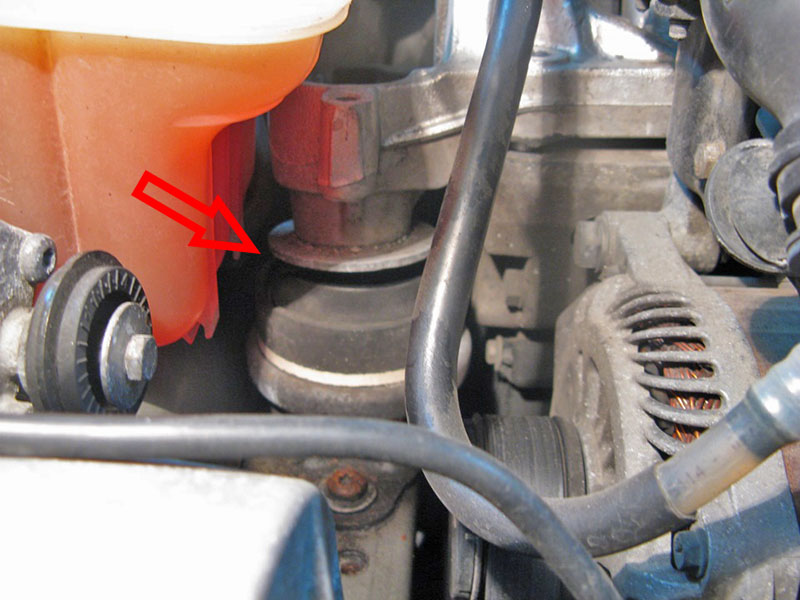

9. Открутие гайку на 16 мм крепления подвеса двигателя к гидроопоре.

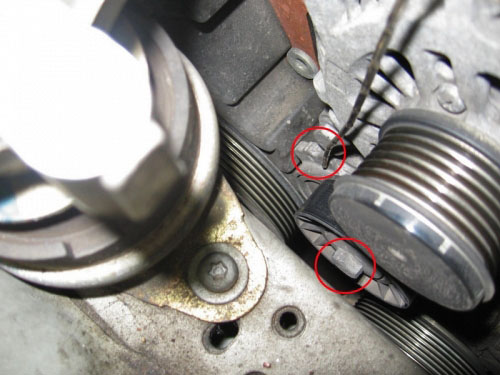

10. Рожковым ключом 15 мм отведите натяжитель за болт крепления ролика в крайнее положение и застопорите подходящим прутком. Снимите ремень генератора.

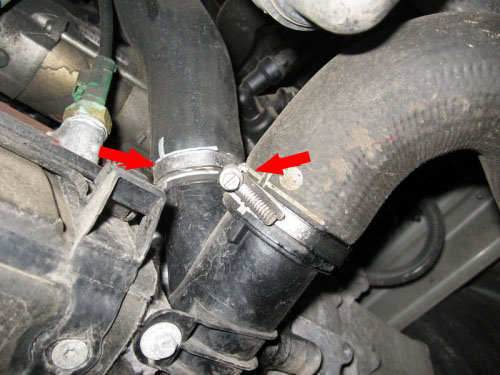

11. Для доступа к стопорному отверстию коленвала, отсоедините два патрубка от пластикового воздуховода под двигателем. Они прикреплены обычными винтовыми хомутами.

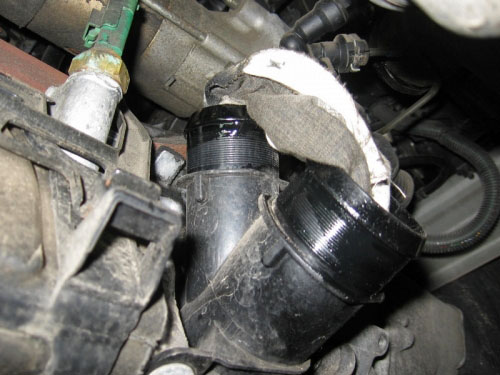

12. Трубки уберите в сторону, а отверстия в патрубках закройте безворсовой ветошью, чтобы не допустить попадания грязи в систему питания двигателя.

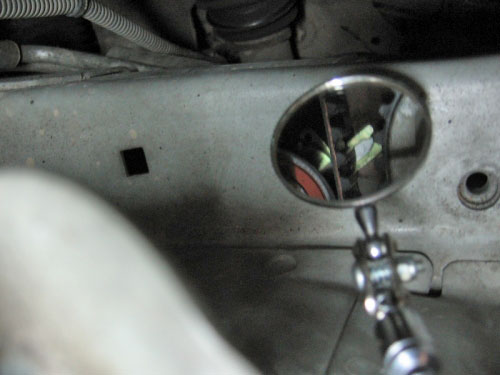

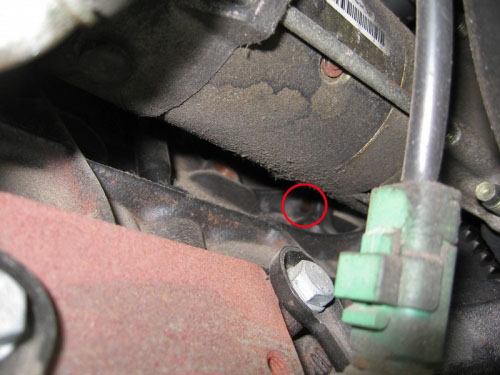

13. Стопорное отверстие коленвала находится под стартером. Просуньте пруток/болт на 6 мм в стопорное отверстие и проверните коленвал по часовой стрелке до тех пор, пока стопор не просунется в специальное отверстие. После этого, можно откручивать болт коленвала. Откручивая болт, шкив нужно придерживать, так как у него торцевая посадка.

14. Поддомкратьте двигатель и поднимите его на столько, чтобы опорный кронштейн приподнялся над гидроопорой (подушкой).

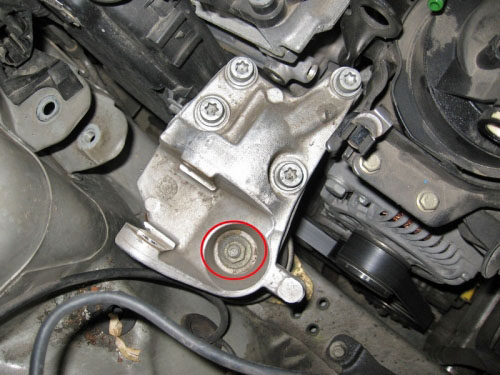

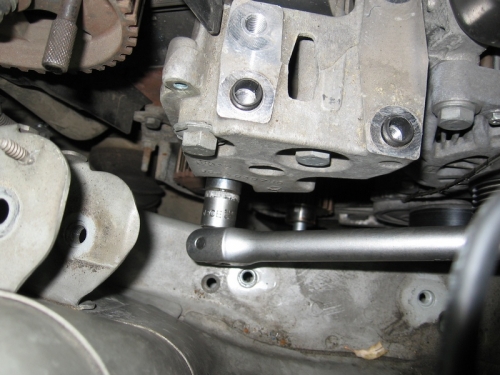

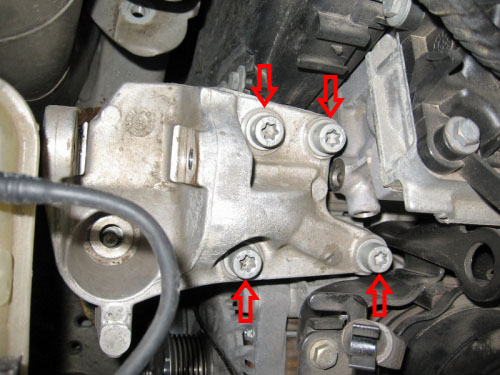

15. Снимите алюминиевый кронштейн крепления, открутив четыре винта Torx T50.

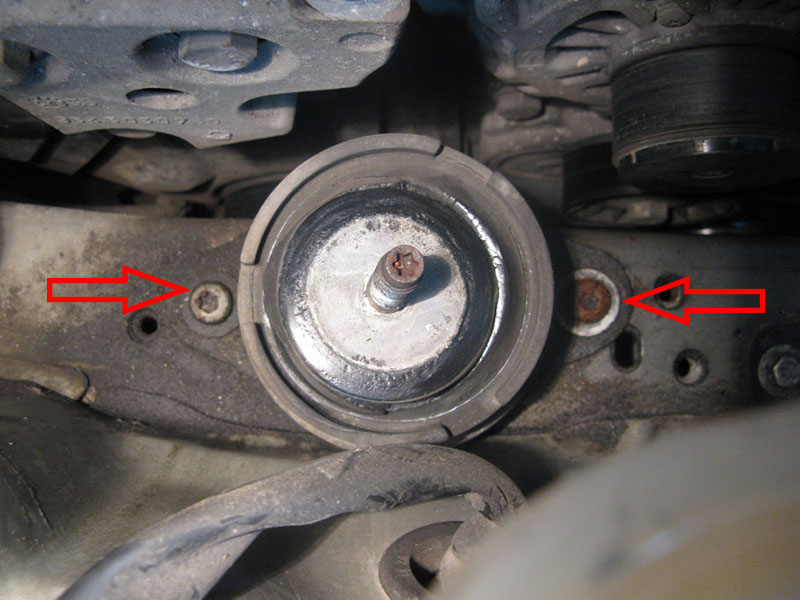

16. Открутите два болта Т40 крепления подушки к подрамнику и снимите подушку.

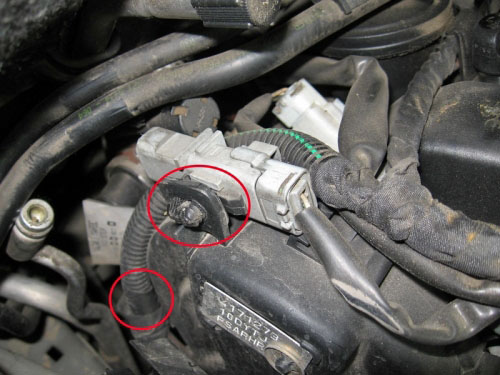

17. Освободите крепеж проводки. Одна точка – на верхней крышке ремня, а также еще несколько точек крепления проводки датчика положения коленвала (позади крышки).

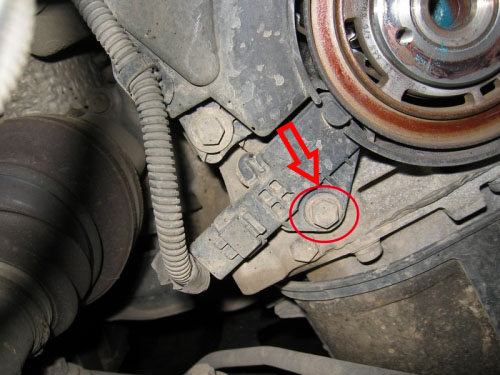

18. Cнимите датчик положения коленвала. Он расположен возле шкива коленвала и крепится болтом на 10 мм. Выкручиваем болт и снимаем датчик. Проводку датчика можно не отсоединять, просто оставляем датчик подвешенным и отведите немного в сторону, за полуось.

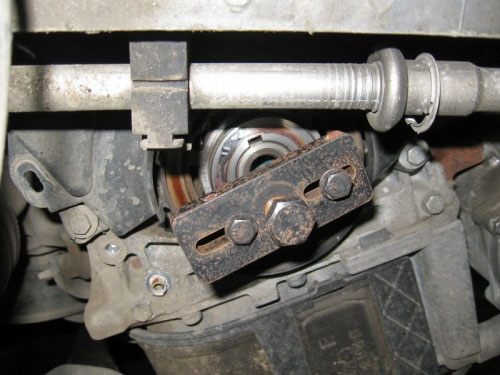

19. Подходящим съемником, снимите мишень датчика положения коленвала как показано на фото.

Предупреждение:
Необходимо избегать повреждения внешней части мишени датчика, так как это может привести к его поломке и последующей замене (автомобиль может не заводиться или работать неустойчиво). Не подносите к мишени намагниченных предметов!

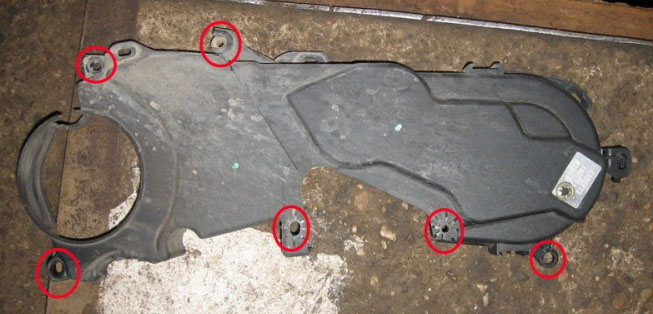

20. Непосредственно замена ремня ГРМ Пежо 407 начинается с откручивания 5-ти болтов на 10 мм и одной гайки на 10 мм крепления кожухов ГРМ. Открутите их и снимите кожух.

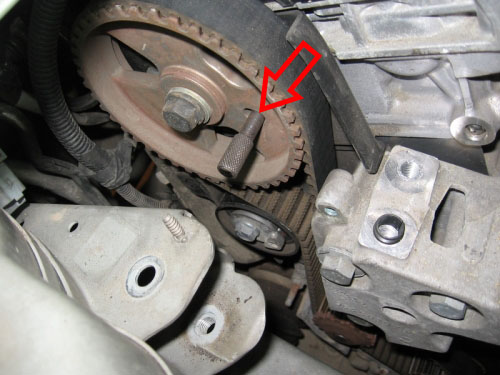

21. В случае, если коленвал застопорен правильно, то метка на шкиве распредвала совпадет и останется только застопорить шкив. В противном случае, нужно извлечь фиксатор коленвала и довернуть коленвал еще на один оборот. Для этого нужно вернуть и вкрутить болт коленвала, обязательно с шайбой. Застопорите шкив распредвала.

22. Частично открутите болт крепления натяжного ролика. Отведите ролик в обратную сторону и снимите ремень ГРМ.

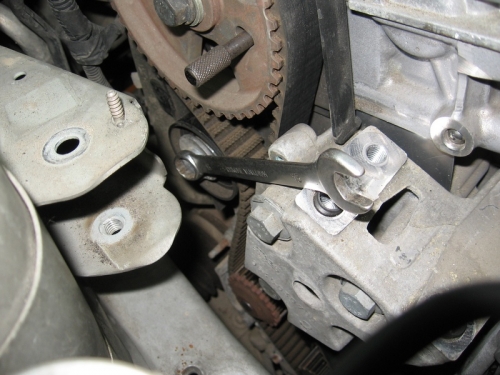

23. Открутите самый нижний болт обводного ролика, который спрятан под кронштейном, к которому крепится кронштейн подвеса двигателя.

Примечание:
Обводной ролик на этом двигателе имеет необычное отверстие. Все обусловлено местом расположения ролика, так как, кроме ролика, болт дополнительно прижимает кронштейн. Отверстие в ролике должно быть четко разделено двумя разными диаметрами. Ролики от старых двигателей объемом 2.0 л и 2.2 л не подходят.

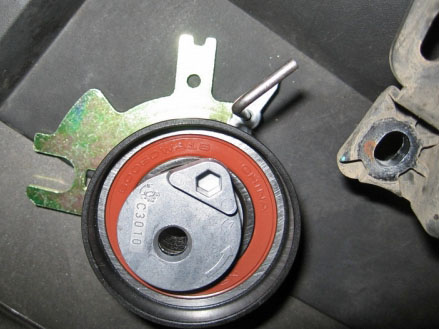

24. Установите новый обводной ролик и приготовьте к установке натяжной ролик. Заведите стрелку-индикатор за обозначенный сектор и зафиксируйте в крайнем положении подходящим стопором. Болт крепления натяжного ролика затяните от руки так, чтобы ролик мог немного перемещаться.

Обводной ролик

Натяжной ролик

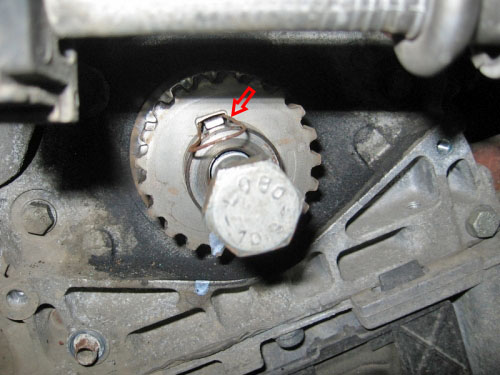

25. Зафиксируйте в центральном положении зубчатый шкив коленвала с помощью проволоки подходящего диаметра. Паз под шпонку сделан в нем больше шпонки, чтобы натяжение ремня равномерно распределялось по всей длине.

26. Устанавите ремень ГРМ. Начинайте установку со шкива коленвала, затем обводной ролик, затем шкив распредвала, дальше помпа и натяжной ролик. Проверяйте, чтобы на пролете коленвал-распредвал не было провисания ремня. Провисание допускается только на пролете распредвал-натяжной ролик-помпа.

27. Выймите стопорную проволоку из ролика и начните натяжение ремня. Шестигранником на 6 мм проверните ролик против часовой стрелки заводя стрелочный индикатор в максимальное положение. Закрутите болт натяжного ролика. Выймите проволоку из шпоночного паза. Устанавливаем на место мишень и шкив коленвала. Затяните болт коленвала.

27. Проверните двигатель на 4 полных оборота коленвала и вновь совместите метки. Снимите шкив коленвала и мишень. Ослабьте болт натяжного ролика. Поворачивайте ролик до тех пор, пока стрелочный индикатор не дойдет до мишени на площадке ролика. Старайтесь добиться максимально ровного расположения стрелки в мишени. В таком положении затяните болт.

28. Выймите стопоры коленвала и распредвала и проверните двигатель на два полных оборота коленвала. Проверьте метки и натяжение ремня. Если все сходится, начинайте обратную сборку деталей.

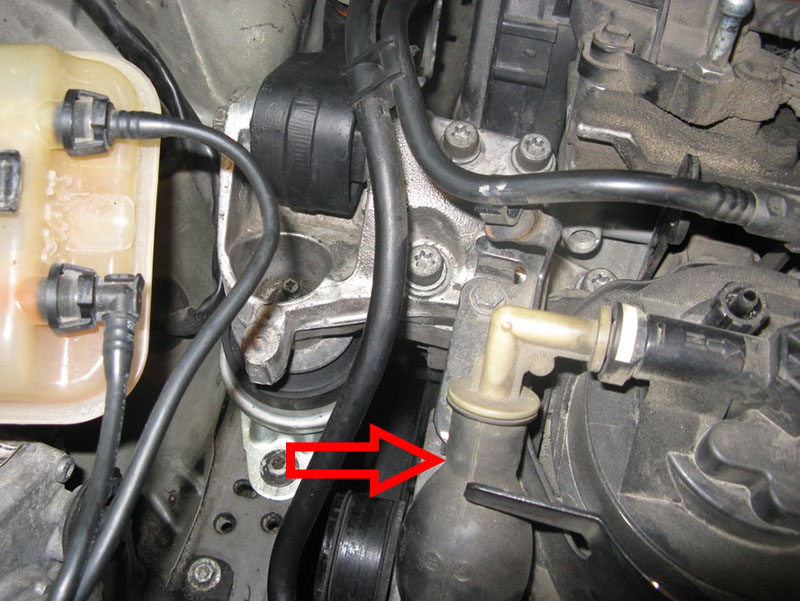

29. Перед запуском двигателя, прокачайте топливную систему грушей, расположенной возле стакана топливного фильтра.
