Замена ремня привода газораспределительного механизма (ГРМ) Hyundai Santa Fe CM 2006-2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Ключ трещоточный
  • Головка 10 мм
  • Головка 12 мм
  • Головка 14 мм
  • Головка 17 мм
  • Головка 22 мм
  • Торцевая головка Torx (звездочка) Т45
  • Плоскогубцы

Детали и расходники:

  • Лак

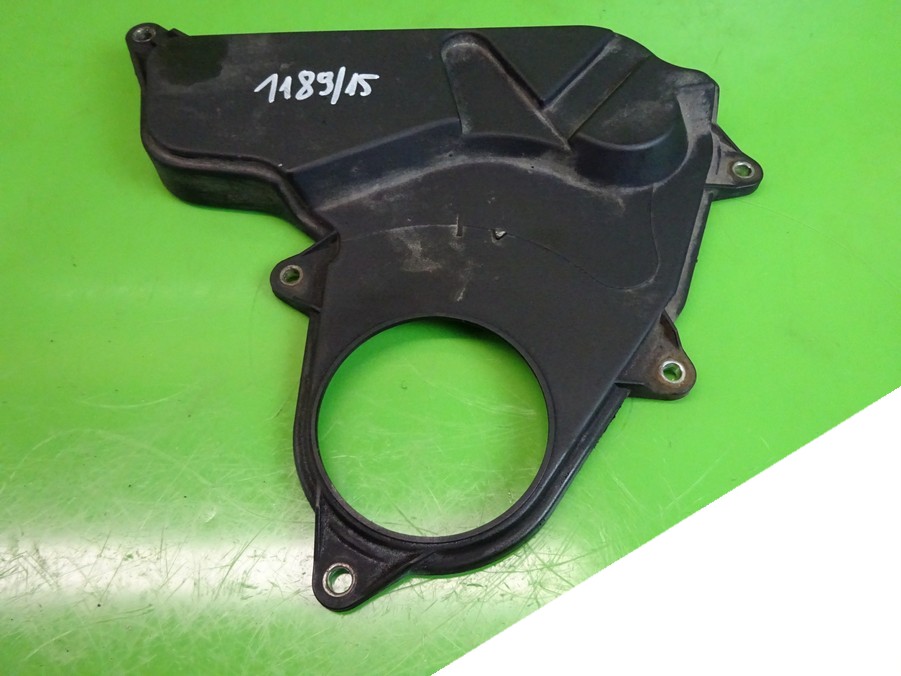

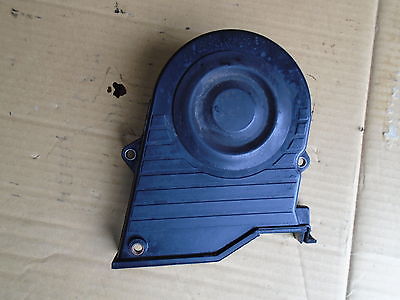

  • Нижний кожух ремня ГРМ (при необходимости) (21370-27300)

Нижний кожух ГРМ на Hyundai Santa Fe CM 2006-2012

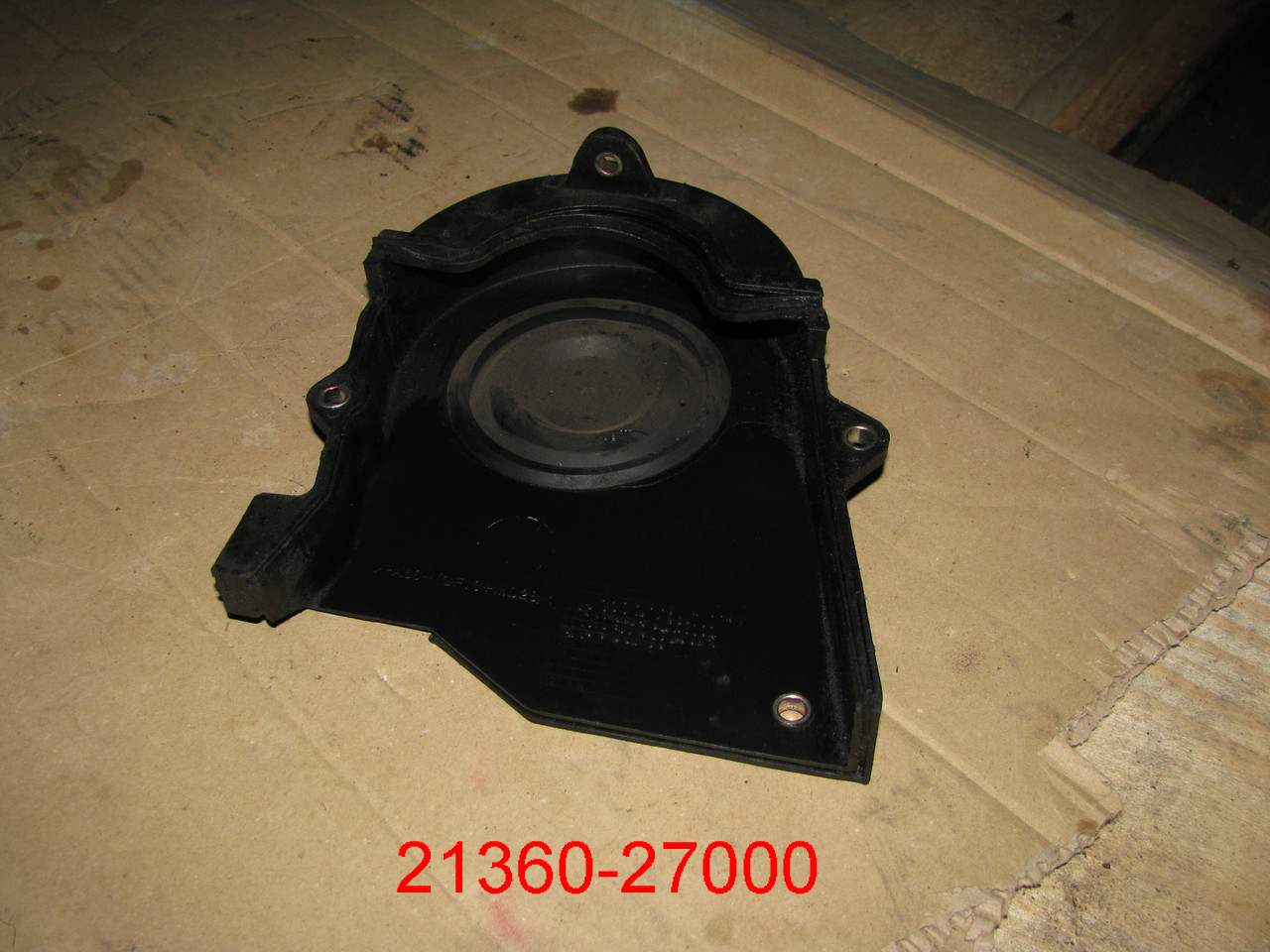

  • Верхний кожух ремня ГРМ (при необходимости) (21360-27000)

Верхний кожух ГРМ 21360-27000 на Hyundai Santa Fe CM 2006-2012

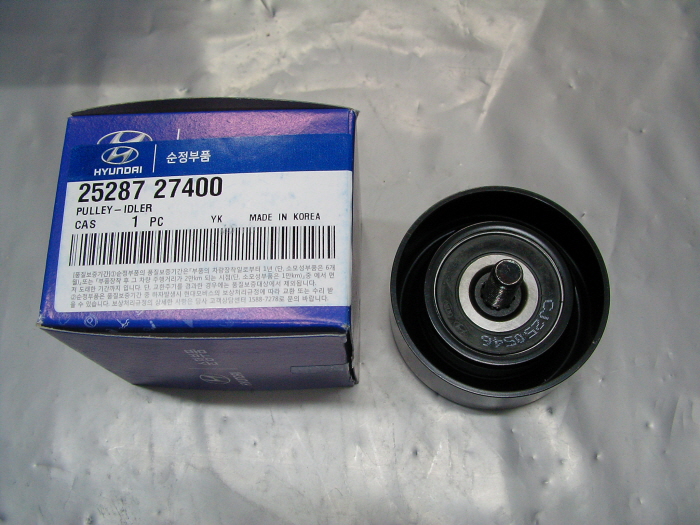

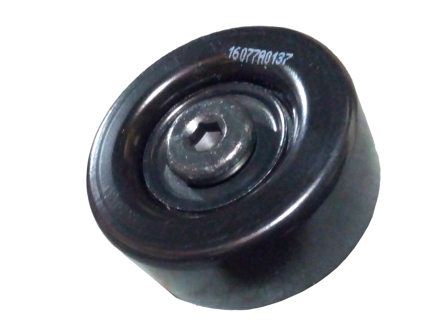

  • Промежуточный ролик ГРМ (при необходимости) (25287-27400)

Промежуточный ролик ГРМ 25287-27400 на Hyundai Santa Fe CM 2006-2012

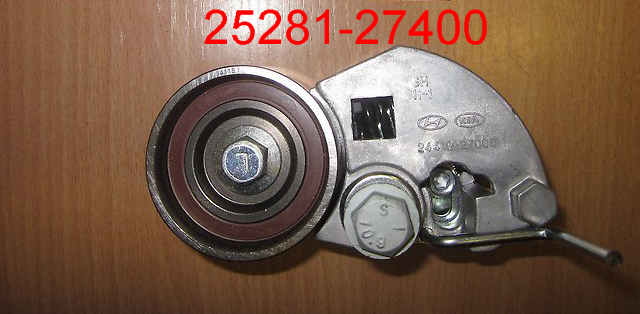

  • Натяжной ролик ГРМ (при необходимости) (25281-27400)

Натяжной ролик ГРМ 25281-27400 на Hyundai Santa fe CM 2006-2012

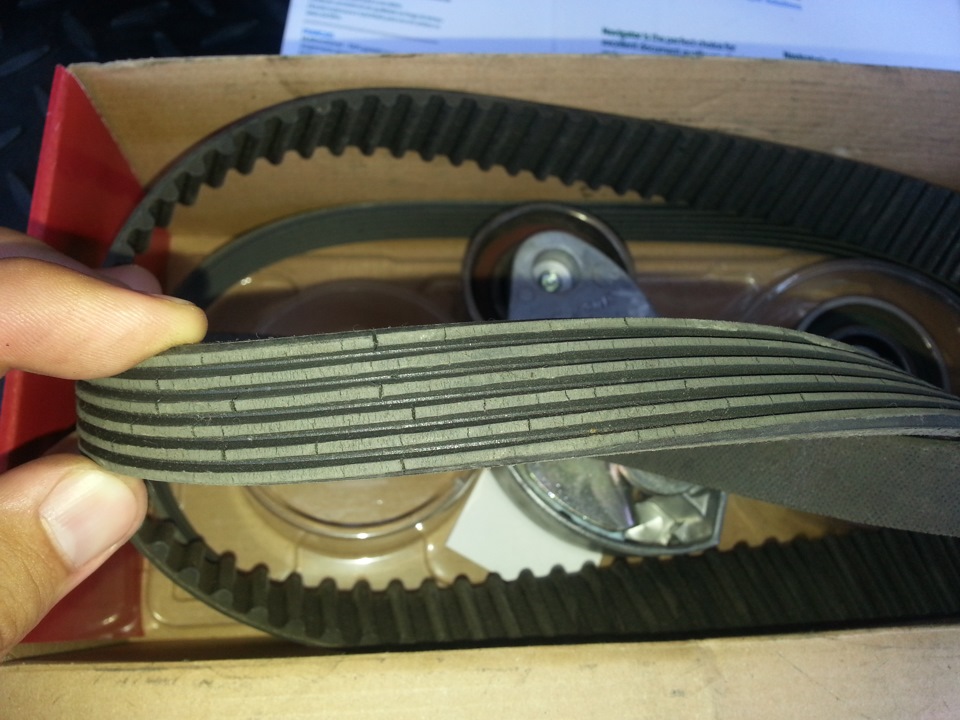

  • Ремень ГРМ (24312-27250)

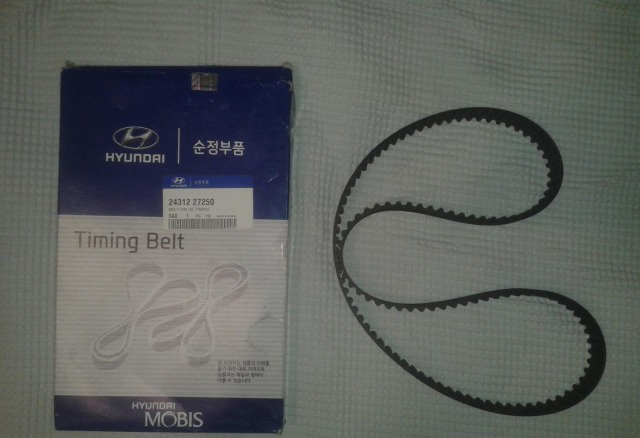

Оригинальный ремень ГРМ 24312-27250 на Hyundai Santa Fe CM 2006-2012

Примечание:

В этой статье показана замена ГРМ Санта Фе дизель.

1. Откройте капот.

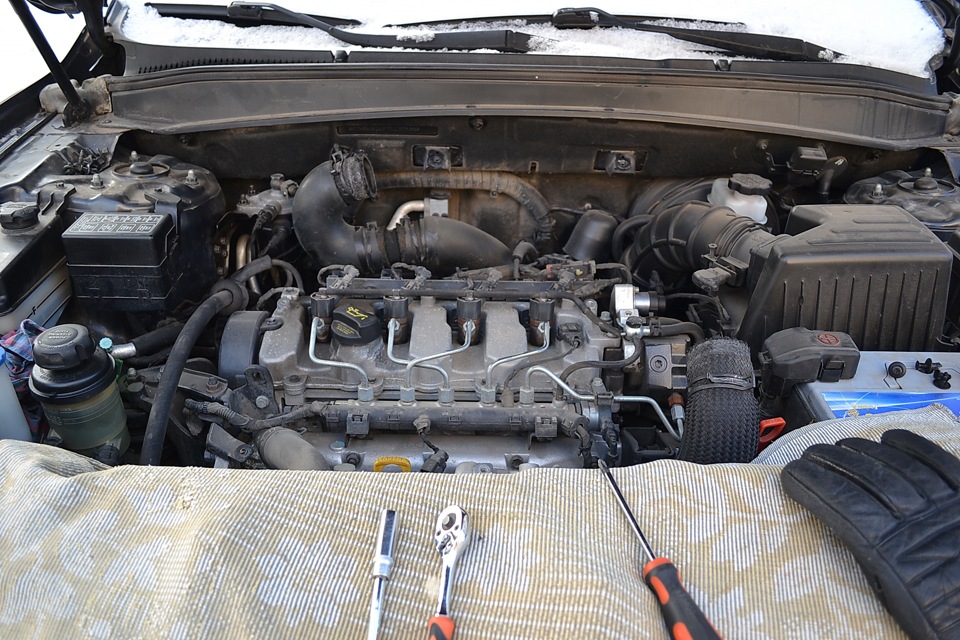

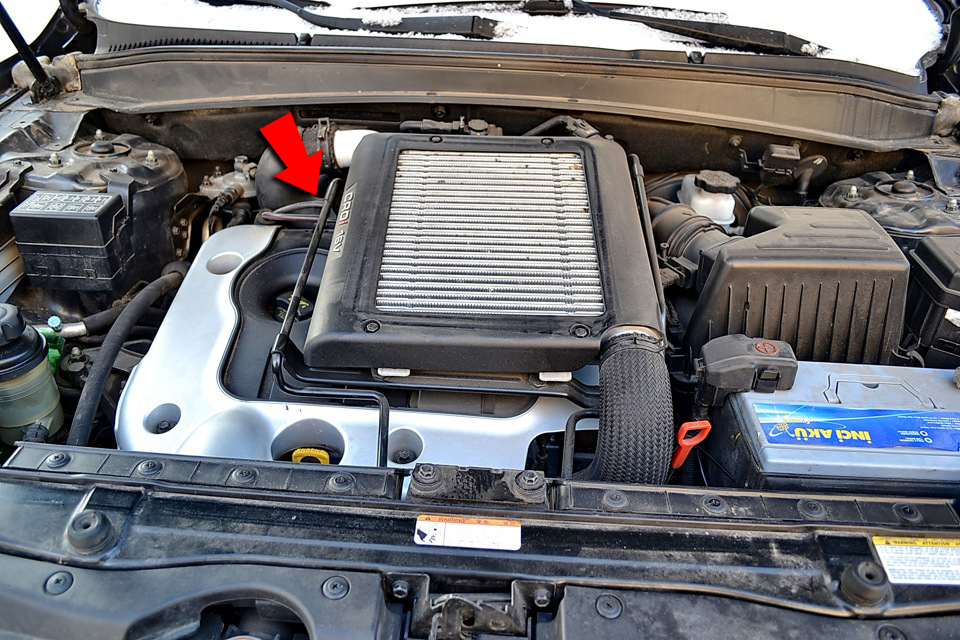

Под капотом дизеля Hyundai Santa Fe CM 2006-2012

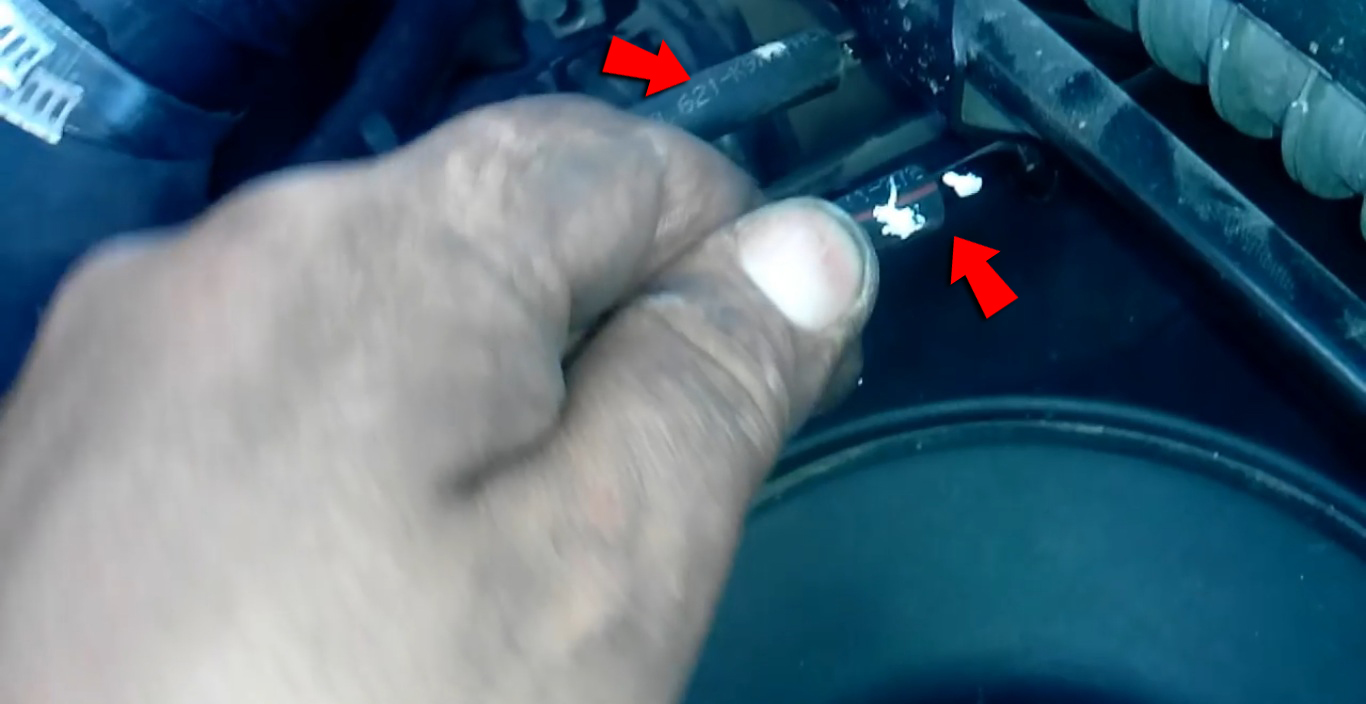

2. Пометьте лаком трубки интеркулера и отсоедините трубки (помечать нужно для того, чтобы при установке не перепутать их).

Трубки интеркулера на Hyundai Santa Fe CM 2006-2012

Отсоединить трубки интеркулера на Hyundai Santa Fe CM 2006-2012

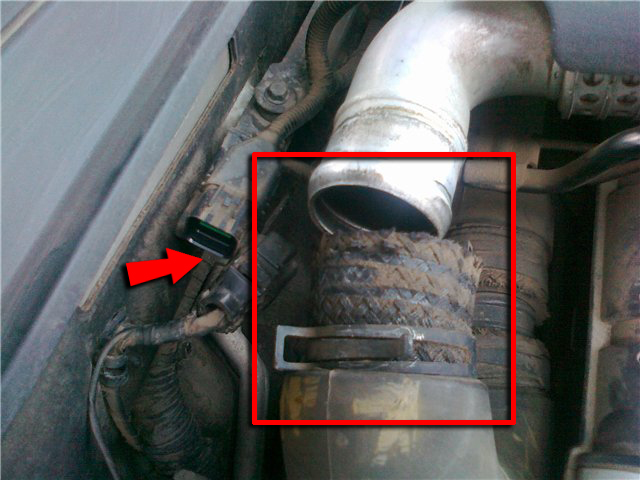

3. Отсоедините колодку проводов, а также сожмите плоскогубцами концы хомута и отсоедините задний воздушный шланг от интеркулера.

Отсоединить колодку проводов интеркулера на Hyundai Santa Fe CM 2006-2012

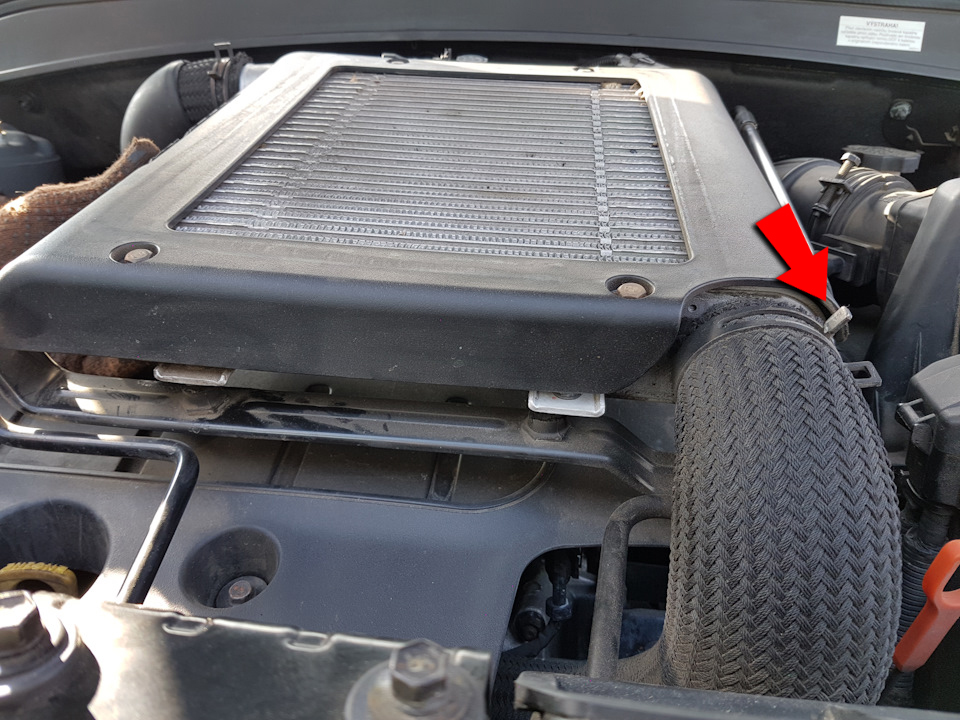

4. Аналогично сожмите концы хомута и отсоедините передний воздушный шланг от интеркулера.

Отсоединить воздушный шланг интеркулера Hyunda Santa Fe CM 2006-2012

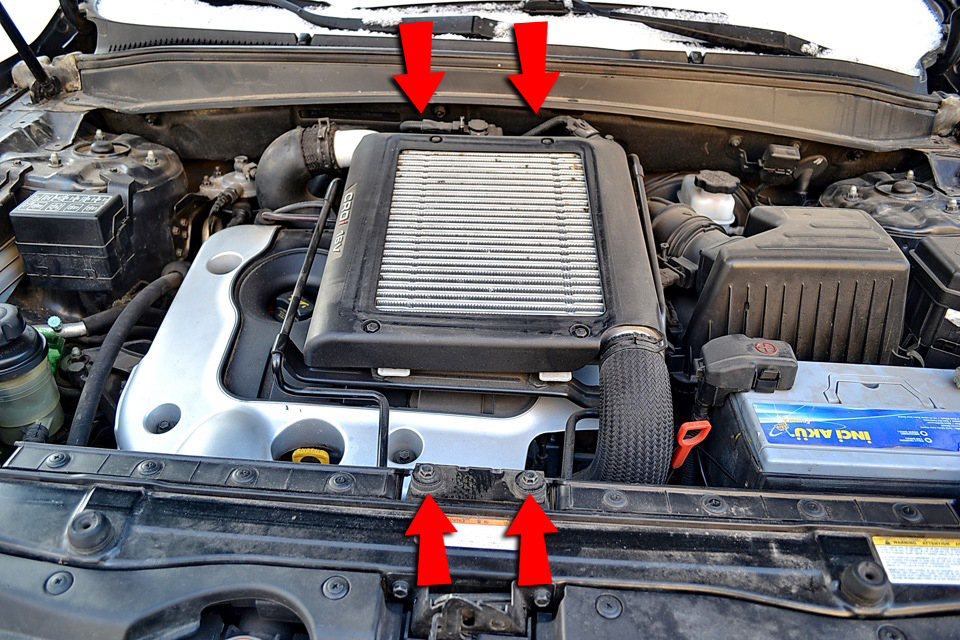

5. Открутите четыре болта крепления интеркулера и снимите интеркулер (на фото два болта не видно, они расположены за интеркулером и показаны стрелкой).

Открутить интеркулер на Hyundai Santa Fe CM 2006-2012

Снять интеркулер на Hyundai Santa Fe CM 2006-2012

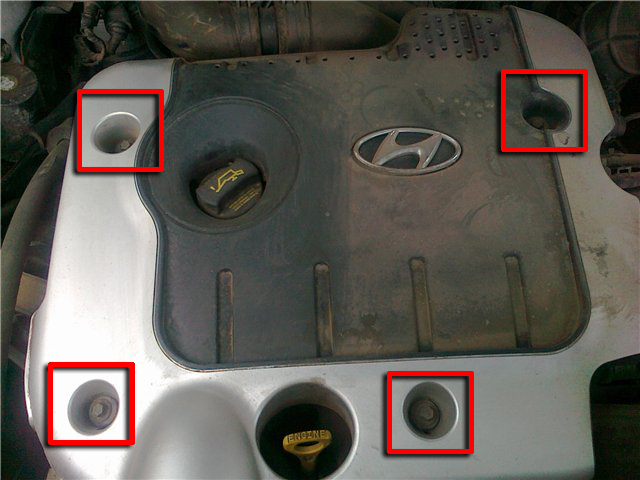

6. Открутите четыре болта крепления кожуха двигателя и снимите кожух.

Открутить кожух двигателя на Hyundai Santa Fe CM 2006-2012

Снять крышку двигателя на Hyundai Santa Fe CM 2006-2012

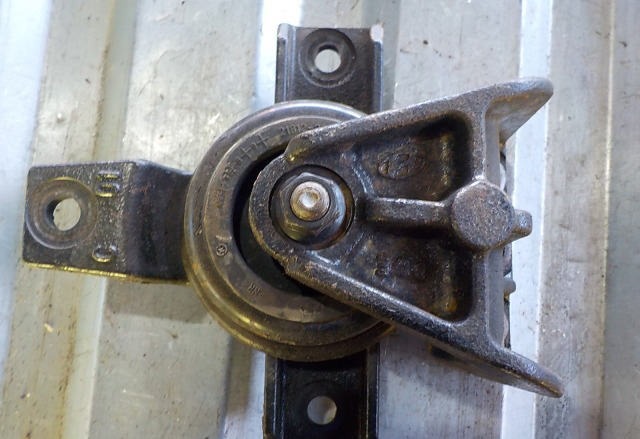

7. Снимите правую подушку двигателя, как описано в этой статье.

Правая подушка двигателя на Hyundai Santa Fe CM 2006-2012

8. Снимите ремень вспомогательных агрегатов, как описано в этой статье.

Замена ремня вспомогательных агрегатов на Hyundai Santa Fe CM 2006-2012

Ремень вспомогательных агрегатов.

9. Открутите четыре болта шкива приводного ремня и снимите шкив.

Открутить шкив приводного ремня на Hyundai Santa Fe CM 2006-2012

Снять шкив приводного ремня на Hyundai Santa Fe CM 2006-2012

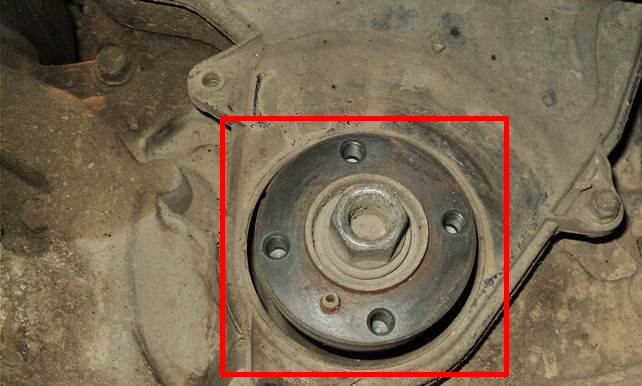

Посадочное место шкива приводного ремня.

10. Открутите четыре болта и снимите верхнюю крышку ремня ГРМ.

Открутить верхнюю крышку ГРМ на Hyundai Santa Fe CM 2006-2012

Верхний кожух ГРМ на Hyundai Santa Fe CM 2006-2012

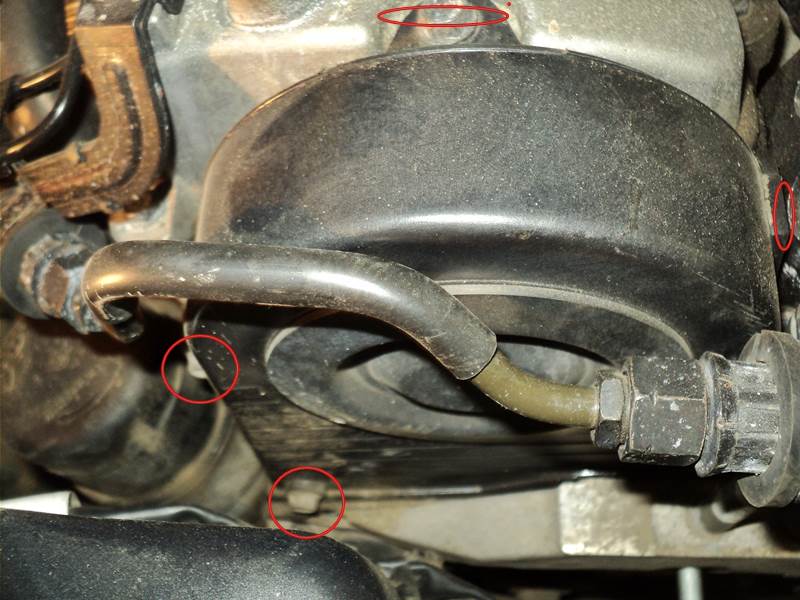

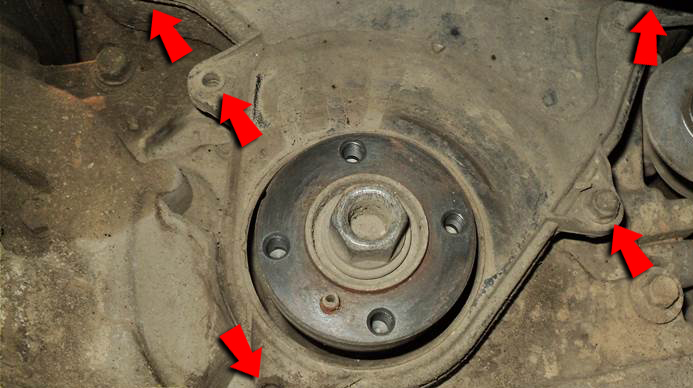

11. Открутите пять болтов и снимите нижнюю крышку ремня ГРМ (на фото три болта не видно, но их расположение показано стрелкой).

Открутить нижний кожух ГРМ на Hyundai Santa Fe CM 2006-2012

Нижний кожух ГРМ на Hyundai Santa Fe CM 2006-2012

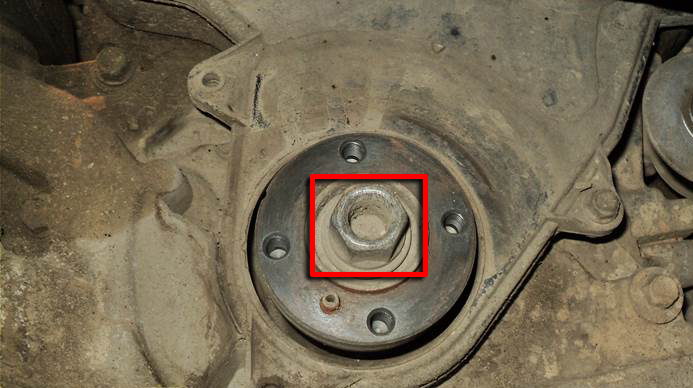

12. Поверните болт шкива коленчатого вала, чтобы установить поршень 1-го цилиндра в положение ВМТ такта сжатия.

Крутить коленвал для установки ВМТ на Hyundai Santa Fe CM 2006-2012

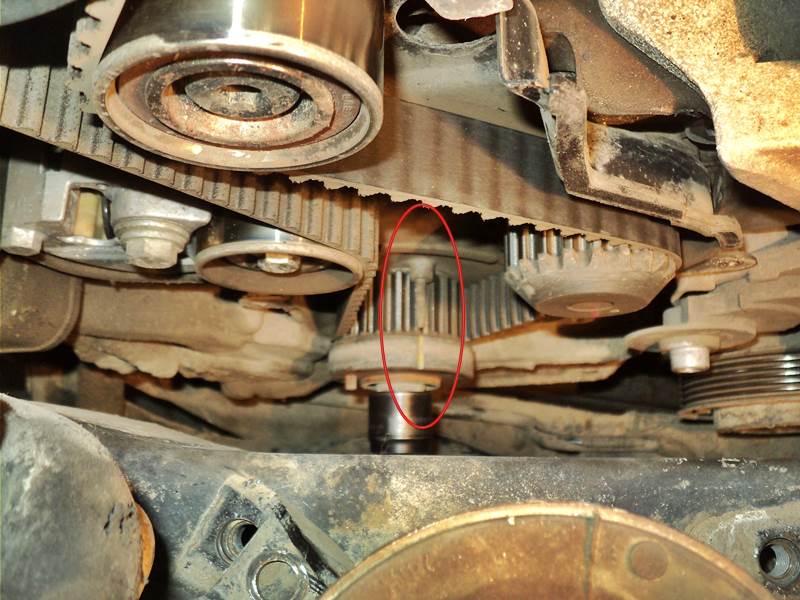

13. Должен совпасть штифт с углублением на коленчатом валу.

Расположение метки коленвала на Hyundai Santa Fe CM 2006-2012

Расположение штифта.

Установить метку коленвала на Hyundai Santa Fe CM 2006-2012

Метка на коленчатом валу.

14. На шестерне распределительного вала метка должна быть расположена горизонтально на уровне верхней поверхности головки блока цилиндров.

Метка шестерни распредвала на Hyundai Santa Fe Cm 2006-2012

Метка на шестерни распредвала.

Примечание:

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, например замена ГРМ Хендай Санта Фе, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по меткам на шкиве коленчатого вала (при установке по меткам на шкиве коленчатого вала в этом положении может находится поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в положениях меток на зубчатых шкивах распределительных валов (если снять крышку головки блока цилиндров). Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен ВМТ). В этом случае необходимо отрегулировать положение валов до совмещения меток.

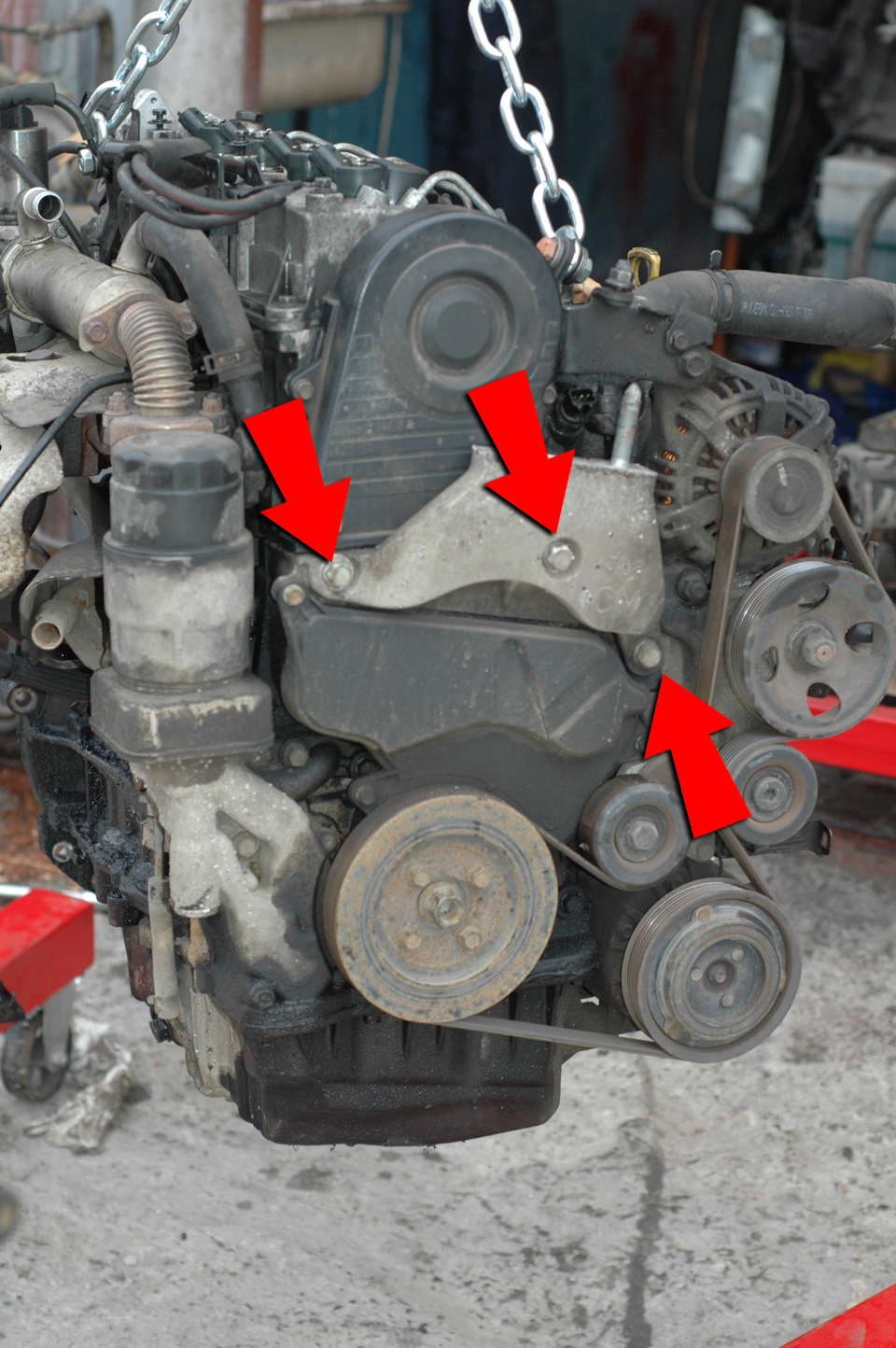

15. Открутите три болта и снимите еще один кронштейн опоры двигателя (для наглядности показано на снятом двигателе).

Открутить кронштейн опоры двигателя на Hyundai Santa Fe CM 2006-2012

16. Ослабьте натяжной ролик и снимите ремень ГРМ.

Натяжной ролик ГРМ на Hyundai Santa Fe CM 2006-2012

Ослабить натяжитель ГРМ на Hyundai Santa Fe CM 2006-2012

Замена ремня ГРМ на HYundai Santa Fe CM 2006-2012

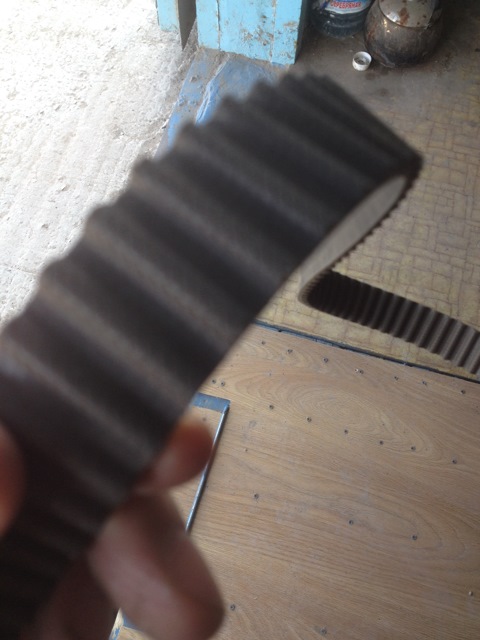

Снятый ремень ГРМ Санта Фе дизель.

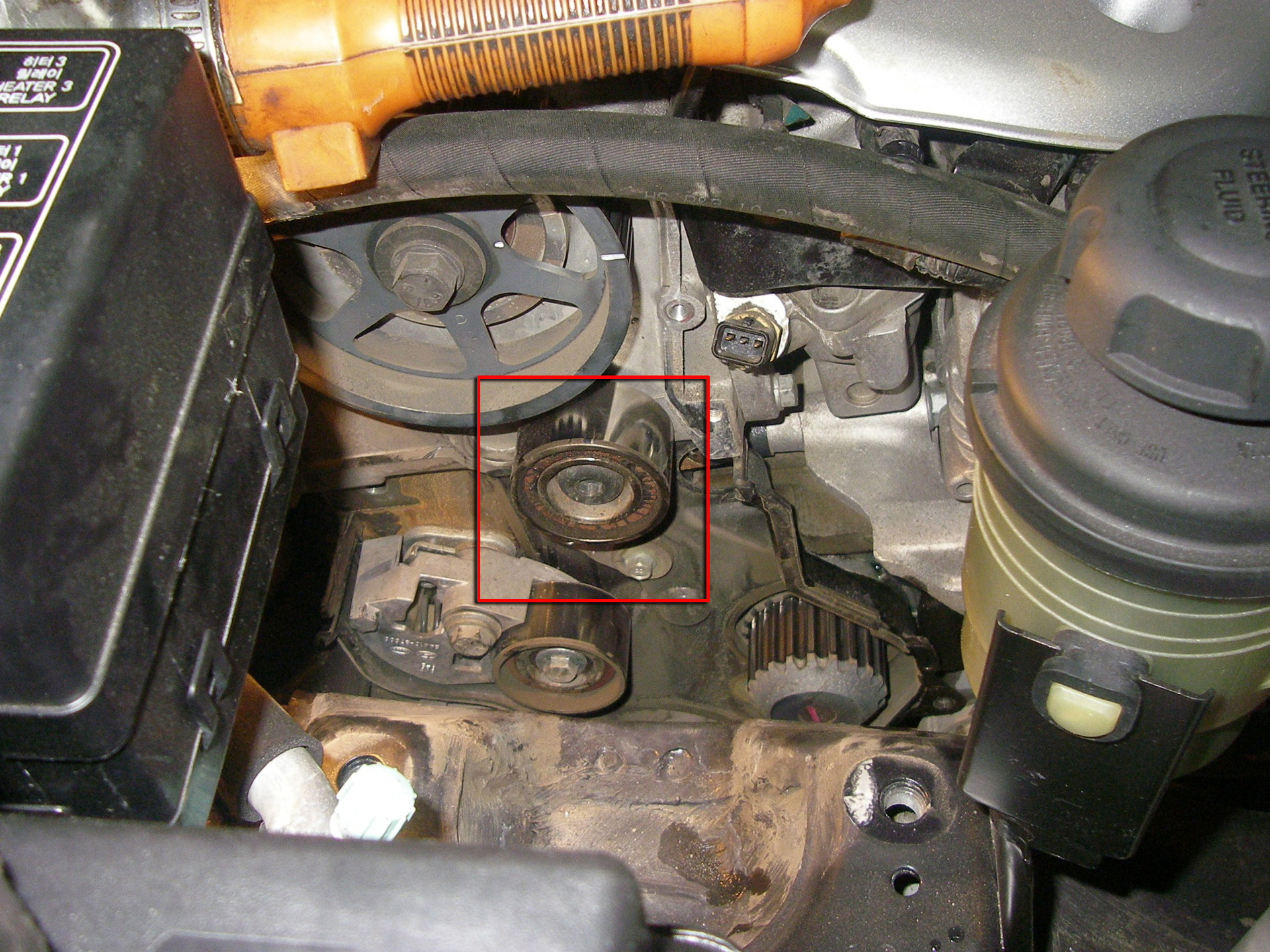

17. При необходимости открутите и снимите промежуточный ролик ремня ГРМ. Аналогично установите новый ролик.

Открутить промежуточный ролик ГРМ на Hyundai Santa Fe CM 2006-2012

Замена обводного ролика ГРМ на Hyundai Santa Fe CM 2006-2012

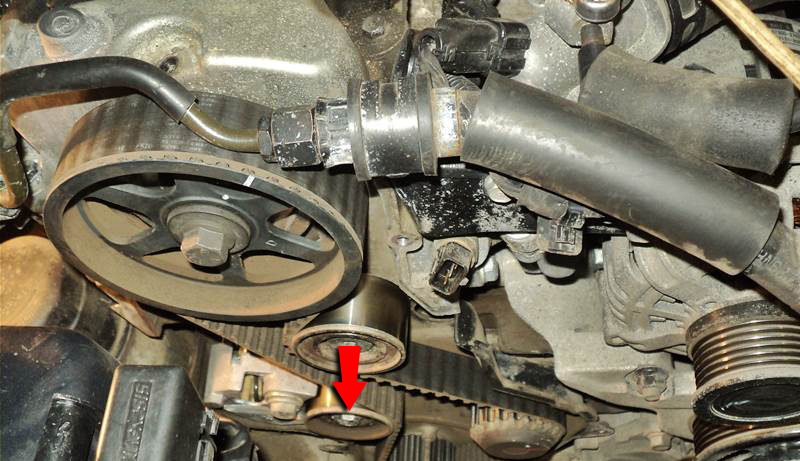

18. При необходимости открутите и снимите натяжной ролик ремня ГРМ.

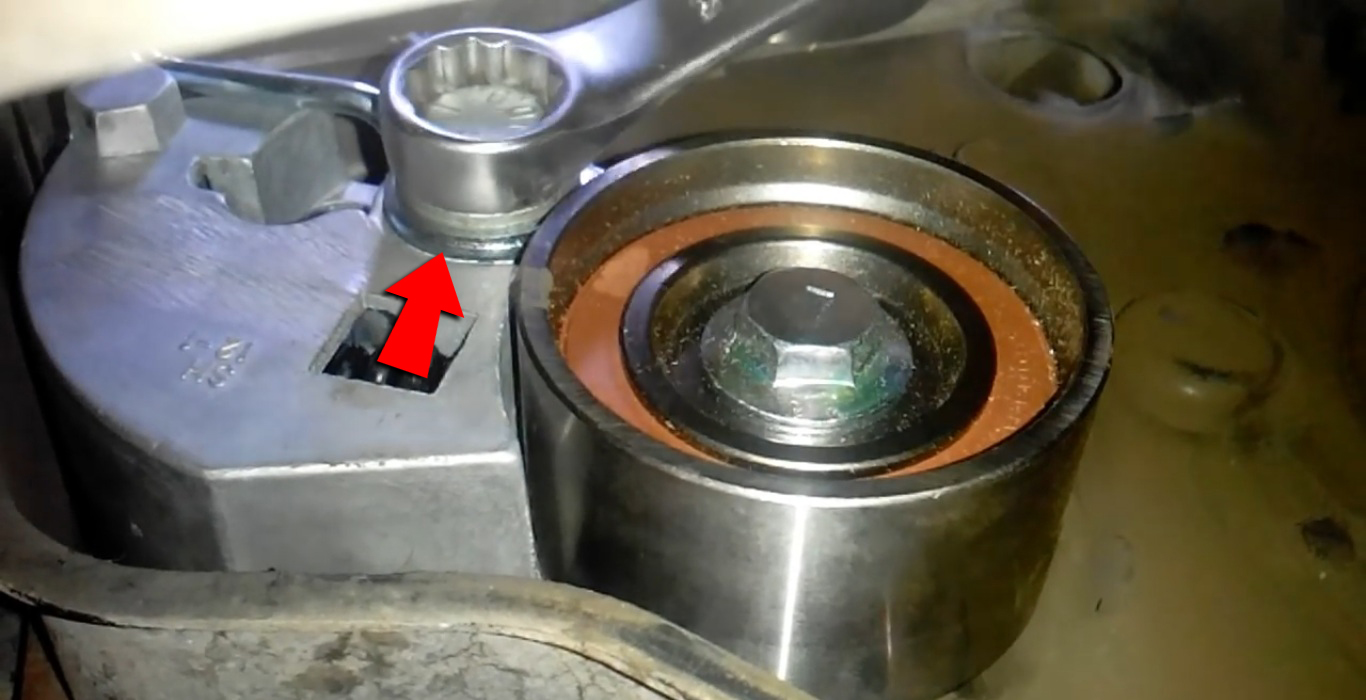

Крепление натяжного ролика на Hyundai Santa Fe CM 2006-2012

Примечание:

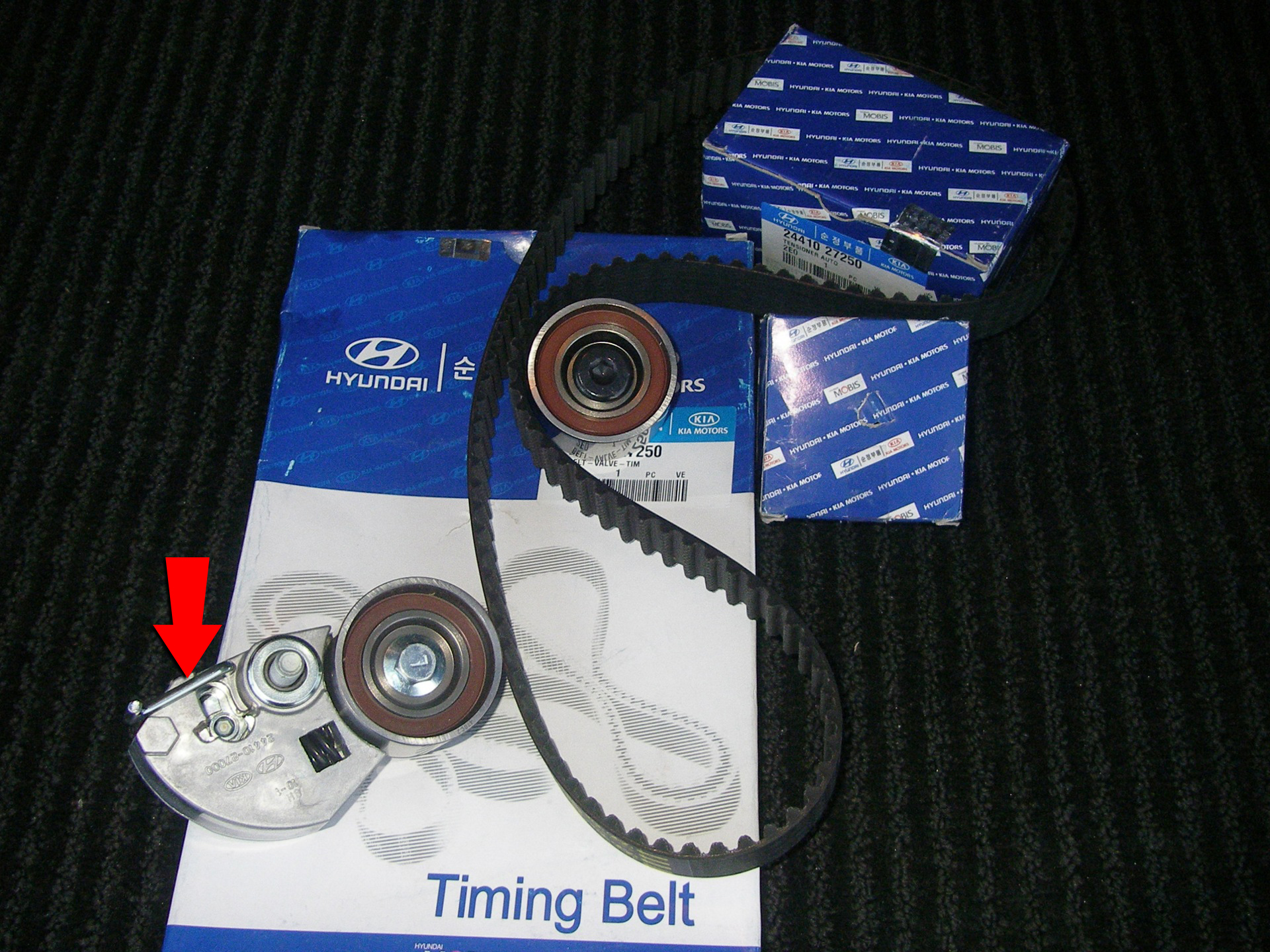

Новый натяжной ролик находится в натянутом состоянии и зафиксирован чекой, ее нужно выдернуть только после правильной установки ремня.

Чека натяжного ролика ГРМ на Hyundai Santa Fe CM 2006-2012

Чека натяжного ролика.

19. Прикрутите новый натяжной ролик на место.

Замена натяжного ролика на Hyundai Santa Fe CM 2006-2012

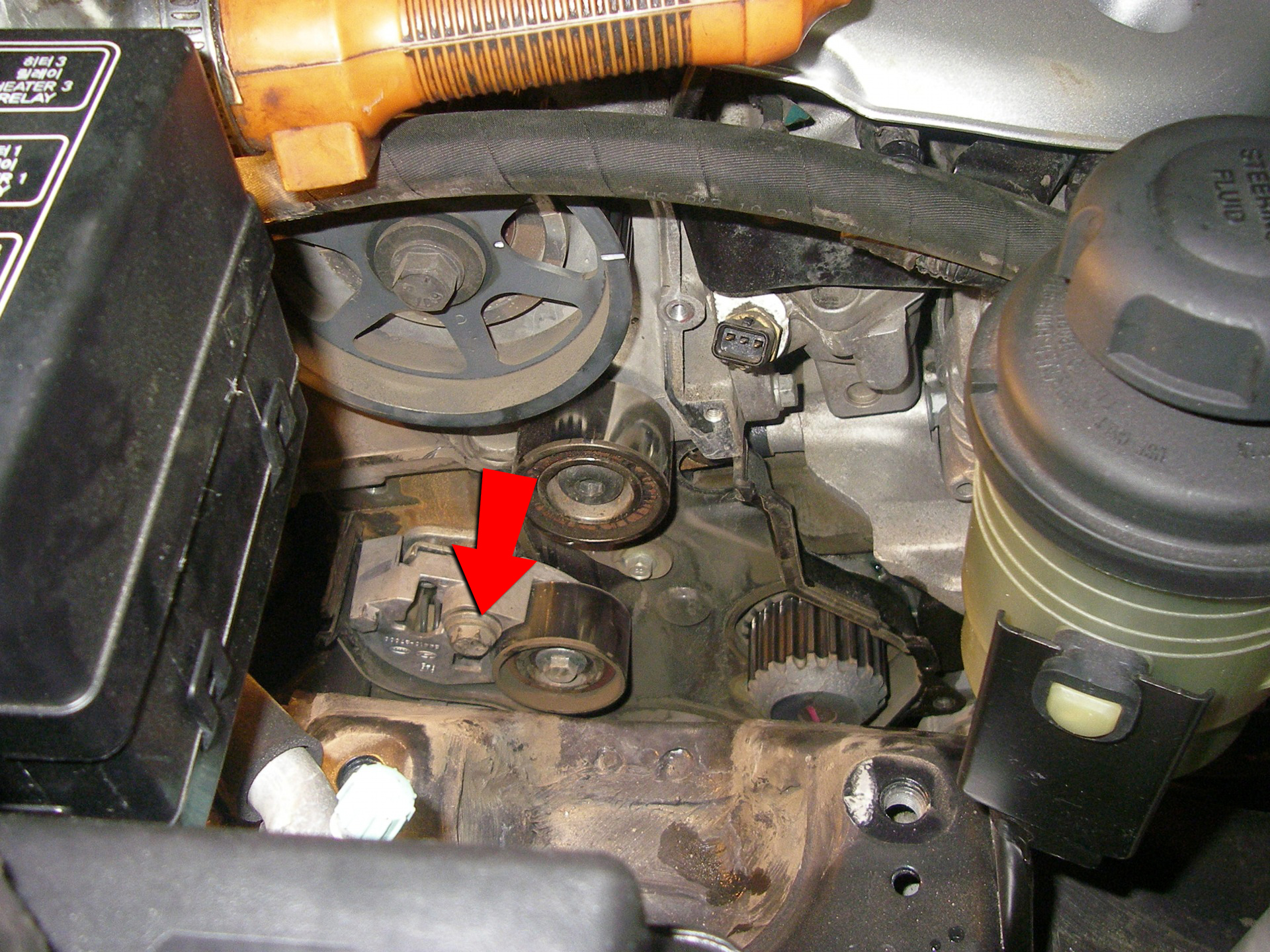

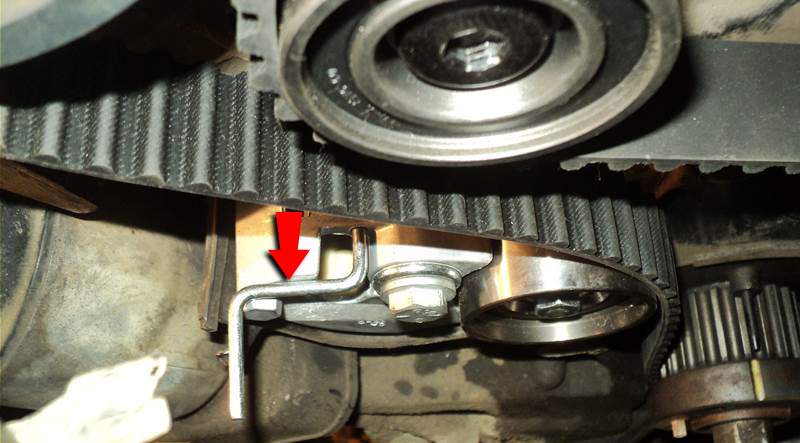

20. Установите новый ремень ГРМ (чеку пока не трогайте, она показана стрелкой).

Установить ремень ГРМ на Hyundai Santa Fe CM 2006-2012

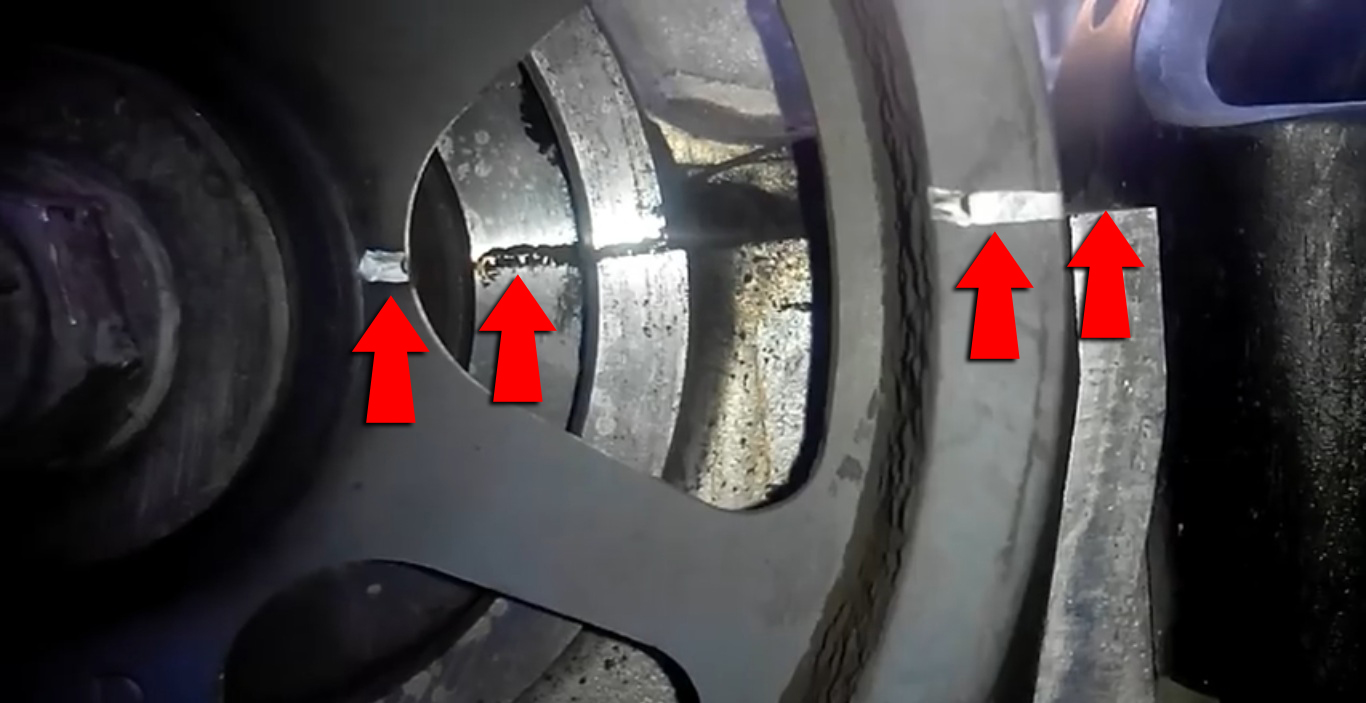

21. Проверьте метки на шкивах.

Метка коленвала на Hyundai Santa Fe CM 2006-2012

Метка на коленчатом валу.

Метка распредвала на Hyundai Santa Fe CM 2006-2012

Метка на шестерни распредвала.

Примечание:

Если после установки ремня метка на шкиве коленчатого вала ушла на зуб вперед, то снимите ремень, установите шкив коленвала на один зуб назад (описано в п. 12-14) и повторите процесс установки.

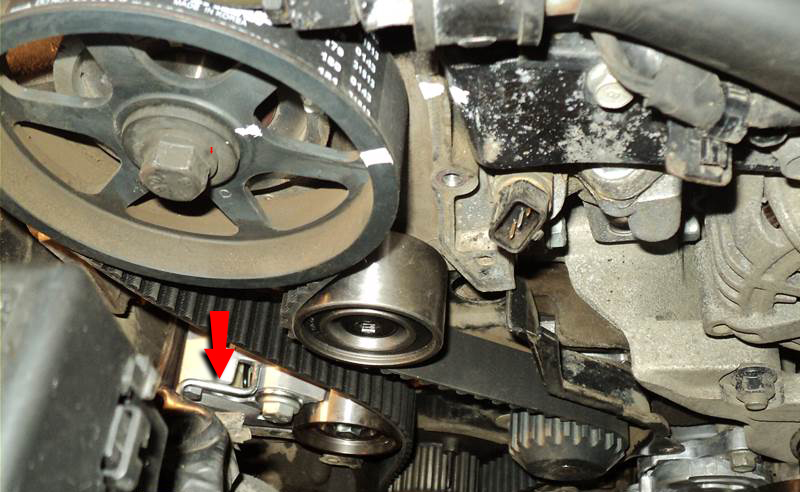

22. После проверки меток удалите чеку из натяжителя.

Удалить чеку ролика натяжителя на Hyundai Santa Fe CM 2006-2012

Примечание:

После удаления чеки ремень ГРМ натягивается автоматическим роликом натяжителем и не нуждается в дополнительной натяжке.

23. Поверните шкив коленчатого вала три раза по часовой стрелки и опять проверьте на Санта Фе метки ГРМ, как описано в этой статье в п. 12-14.

24. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
