Замена ремня привода вспомогательных агрегатов Opel Astra H

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Примечание:

Ремень привода вспомогательных агрегатов на всех двигателях автомобиля Opel Astra снимают примерно одинаковыми приемами. Исключение - двигатель Z 14 ХЕР, для снятия ремня которого требуется специальное приспособление, а также необходим демонтаж правой опоры подвески силового агрегата.

Замена ремня привода вспомогательных агрегатов двигателя Z16XER Опель Астра H

Вам потребуется ключ или торцовая головка «на 19».

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя.

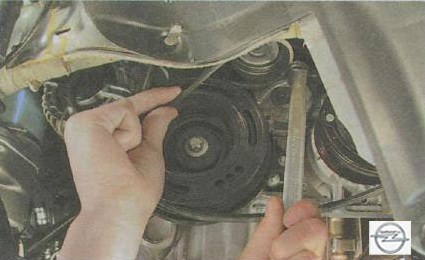

3. Поверните ключом против часовой стрелки ролик натяжного устройства до ослабления натяжения ремня.

Примечание

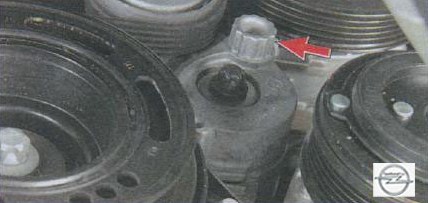

Так расположен на корпусе натяжного устройства двенадцатигранник для поворота натяжного ролика.

4. Снимите ремень привода Опель Астра H с натяжного ролика.

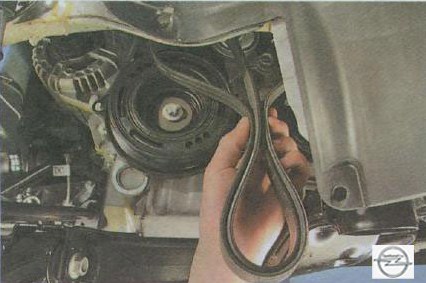

5. Полностью извлеките ремень.

6. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

7. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Замена приводного ремня двигателя Z18XER Опель Астра H

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом против часовой стрелки ролик натяжного устройства за центральный болт А (рис. 1) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

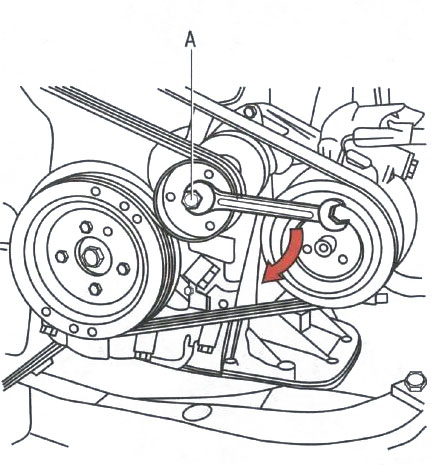

Рис. 1. Снятие ремня привода вспомогательных агрегатов двигателя Z18XER: А - центральный болт натяжного ролика.

4. Установите новый приводной ремень на Опель Астра H порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Замена приводного ремня привода Опель Астра H с двигателями Z20LER и Z20LEH

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом по часовой стрелке ролик натяжного устройства за центральный болт А (рис. 2) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

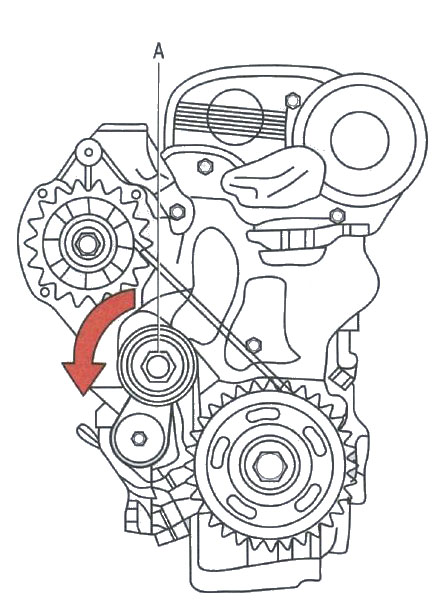

Рис. 2. Снятие ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEH: А - центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Замена приводного ремня двигателя Z14ХЕР Опель Астра H

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).

4. Снимите правую опору подвески силового агрегата (см. Замена опор подвески силового агрегата).

5. Используя специальное приспособление 2 (рис. 3) КМ-955-2 отожмите натяжной ролик в направлении, показанном стрелкой, до ослабления натяжения ремня и зафиксируйте его в этом положении, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

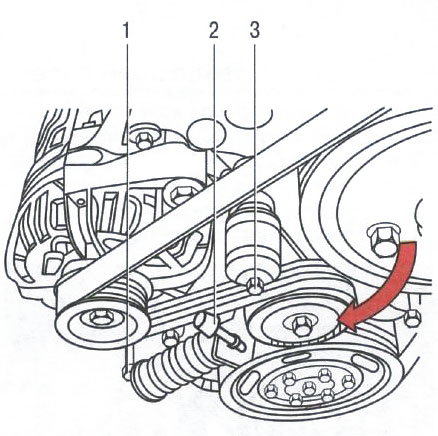

Рис. 3. Снятие ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР: 1, 3 - болты крепления натяжного ролика; 2 - приспособление КМ-955-2 для ослабления натяжного устройства.

6. Установите новый ремень привода вспомогательных агрегатов и все снятые детали, в порядке, обратном снятию.

7. Снимите специальное приспособление КМ-955-2 и проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Источник: http://www.automnl.com/model/opel_astra_h2/192/
