Замена ремня привода вспомогательных агрегатов двигателя Renault Sandero

В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов проводим каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Работу выполняем на смотровой канаве или эстакаде.

Рекомендации:

- При каждом техническом обслуживании рекомендуем проверять состояние ремня.
- Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов.

Вариант 1

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик;
3 – шкив насоса гидроусилителя рулевого управления;
4 – шкив генератора;
5 – шкив компрессора кондиционера;
6 – опорный ролик;
7 – ремень

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством.

Для замены ремня:

1. Снимаем правый грязезащитный щиток моторного отсека

2. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устрой ства (для наглядности показано на снятом двигателе).

3. Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

4. Снимаем ремень привода вспомогательных агрегатов.

Примечание: Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм).

При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика:

1. …накидным ключом или головкой «на 13» отворачиваем болт его крепления…

2. …и снимаем болт с защитной крышкой ролика.

3. Снимаем опорный ролик.

4. Аналогично снимаем натяжной ролик.

При необходимости замены натяжного устройства (например, при поломке пружины):

1. …головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства…

2. и снимаем натяжное устройство в сборе с роликом.

3. Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

4. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.

Автоматическое натяжное устройство в сборе:
1 – натяжной ролик;
2 – кронштейн ролика;
3 – корпус

Предупреждение:  Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.
Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным.

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.

Вариант 2

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе RENAULT. Учитывая, что ремень, возможно, придется менять в пути (например, при его обрыве), вдали от сервиса, покажем способ, при котором можно приблизительно оценить натяжение ремня.

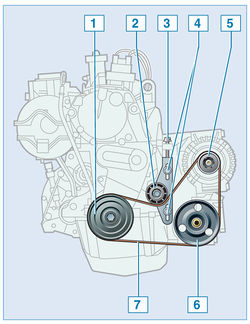

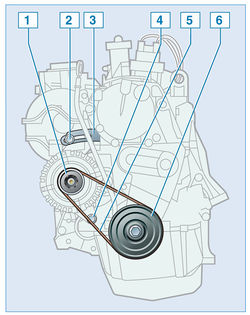

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик с кронштейном;
3 – регулировочный болт;
4 – болт крепления кронштейна натяжного ролика;
5 – шкив генератора;
6 – шкив насоса гидроусилителя рулевого управления;
7 – ремень

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Предупреждение: Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов.

Примечание: Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм).

При замене ремня необходимо также заменить его натяжной ролик.
Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Предупреждение: Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

Укладываем ремень на шкивы так, чтобы он был смещен к внутреннему краю 1 шкивов, а наружный ручей шкивов 2 оставался свободным.

Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

Вариант 3

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления, без кондиционера:
1 – шкив привода вспомогательных агрегатов;
2 – натяжной ролик с кронштейном;
3 – регулировочный болт;
4 – болт крепления кронштейна натяжного ролика;
5 – шкив генератора;
6 – шкив насоса гидроусилителя рулевого управления;
7 – ремень

Для проверки натяжения ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера большим пальцем руки нажимаем на ремень посередине между шкивами генератора и коленчатого вала.

При усилии нажатия ~10 кгс прогиб ремня должен составлять 6 – 8 мм. Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.
Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.
Затягиваем болты крепления генератора.

Предупреждение: Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.
При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора. Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).
Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.
