Замена салонного фильтра и прочистка дренажного отверстия водоотводящего короба Lada Granta

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка Torx T20
  • Отвертка крестовая средняя
  • Отвертка плоская большая

Детали и расходники:

  • Салонный фильтр (к.н. 1118-8122010-01)

Примечания:

Замену фильтра системы отопления и вентиляции (салонного фильтра) и прочистку дренажного отверстия водоотводящего короба проводим в соответствии с регламентом технического обслуживания через каждые 15 тыс.км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами фильтра следует сократить в 1,5-2 раза.
Фильтр системы отопления и вентиляции и дренажное отверстие водоотводящего короба расположены под правой облицовкой ветрового стекла.

1. Открыв капот, головкой Torx T20 отверните пять саморезов крепления правой облицовки (отмечены красным) ветрового стекла.

Размещения болтов крепления правой облицовки (жабо) ветрового стекла Лада Гранта (ВАЗ 2190)

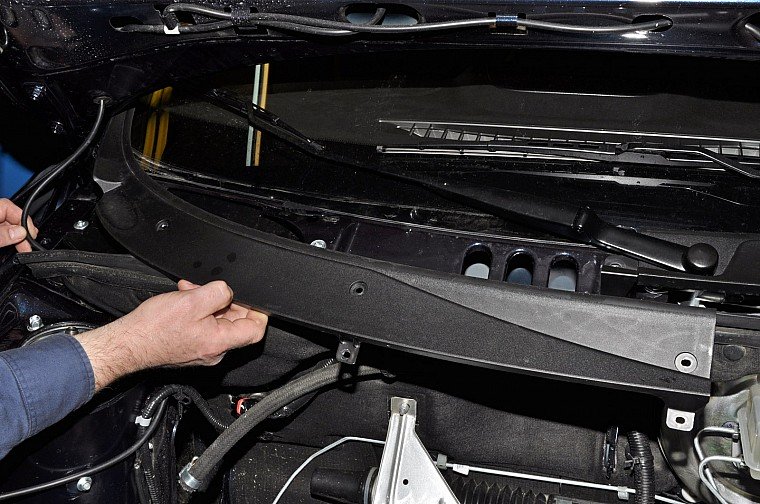

2. Снимите правую облицовку ветрового стекла (жабо).

Снятие правой облицовки ветрового стекла Лада Гранта (ВАЗ 2190)

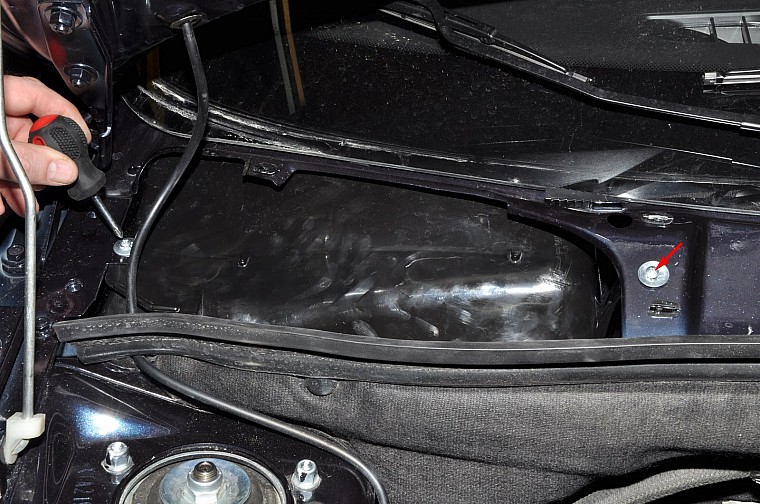

3. Крестовой отверткой отверните два болтика, крепящих пластиковый кожух салонного фильтра.

Отворачивание болтов крепления кожуха салонного фильтра Лада Гранта (ВАЗ 2190)

4. Снимите крышку фильтра.

Снятие крышки фильтра салона Лада Гранта (ВАЗ 2190)

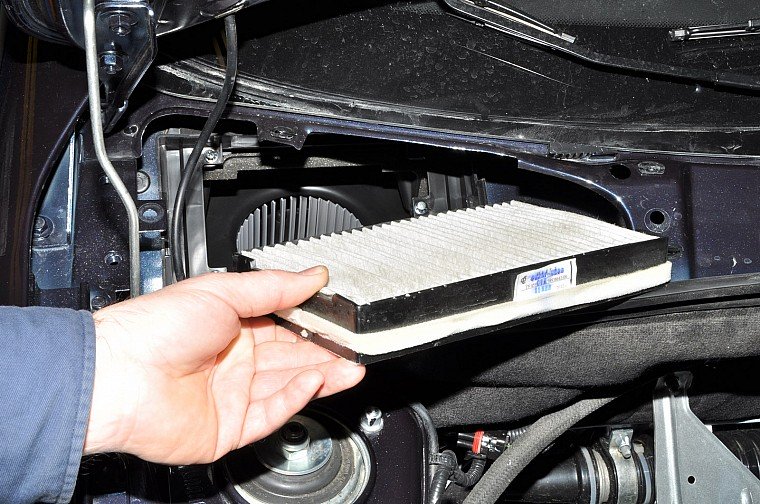

5. Отжав две защелки, извлеките салонный фильтр.

Отжимание защелок крепления салонного фильтра Лада Гранта (ВАЗ 2190)

6. Установите новый фильтр в обратной последовательности.

Установка нового салонного фильтра Лада Гранта (ВАЗ 2190)

Примечание:

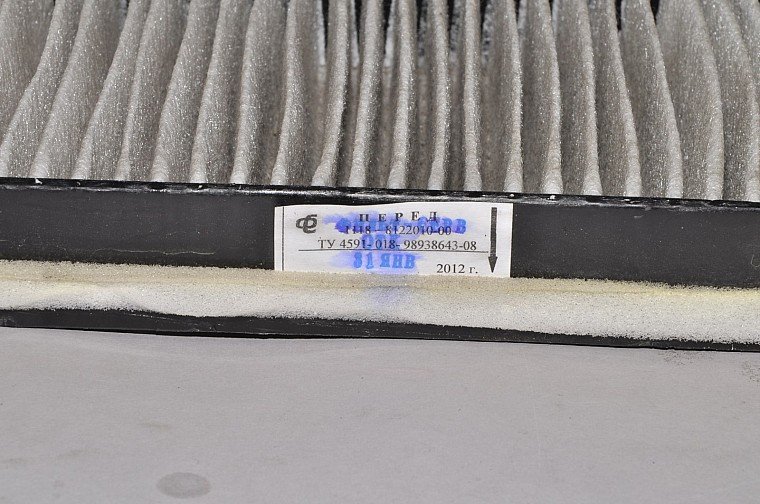

Стрелка на этикетке фильтра должна быть направлена вниз, а надпись «перед» должна быть направлена к передней части автомобиля.

Правильная установка салонного фильтра Лада Гранта (ВАЗ 2190)

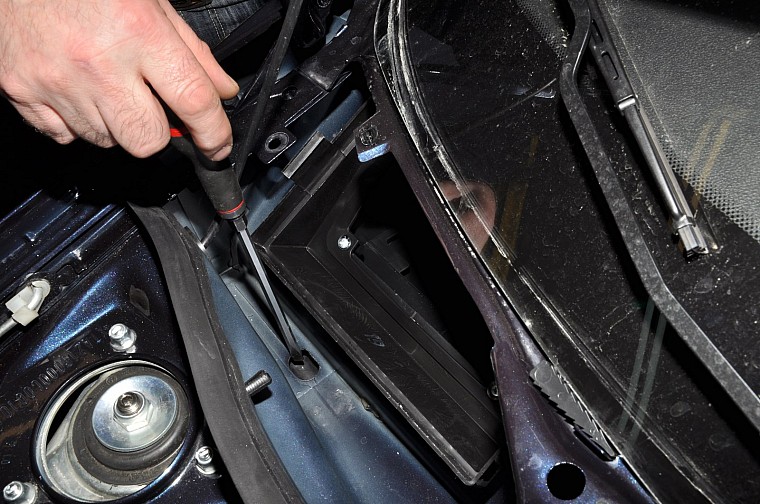

7. Прочистите дренажное отверстие со стороны водоотводящего короба отверткой.

Прочистка отверткой дренажного отверстия со стороны водоотводящего короба Лада Гранта (ВАЗ 2190)

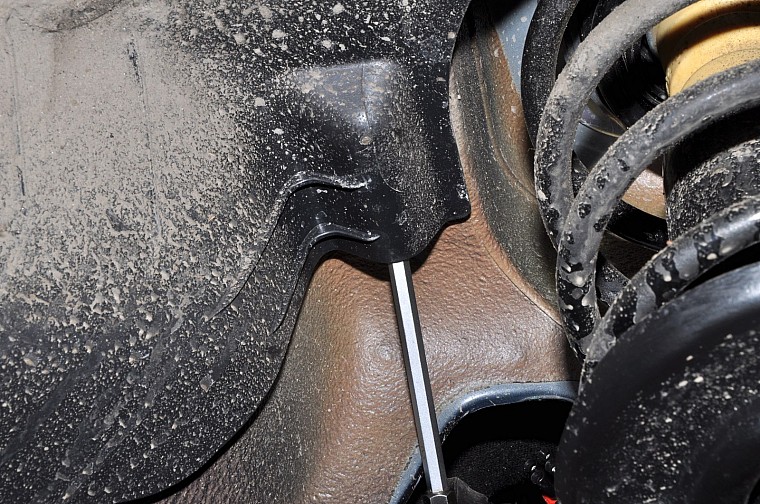

8. Также прочистите дренажное отверстие со стороны ниши правого переднего колеса.

Прочистка отверткой дренажного отверстия со стороны ниши правого переднего колеса Лада Гранта (ВАЗ 2190)

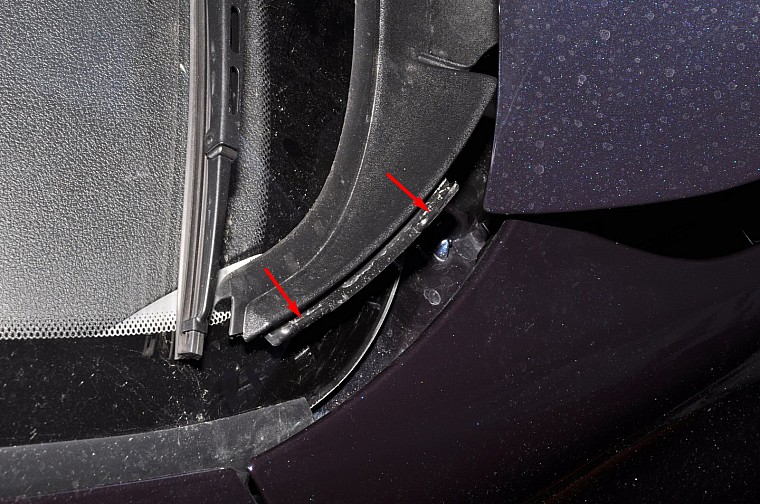

9. При установке правой облицовки ветрового окна два выступа облицовки должны зайти за отбортовку переднего крыла.

Выступы правой облицовки ветрового стекла Лада Гранта (ВАЗ 2190)

Источник: carpedia.club
