Замена салонного фильтра системы отопления и кондиционирования Audi A4

Детали и расходники:

• Фильтр очистки воздуха

Примечания:

Фильтроэлемент выпускается как в исполнении без, так и со вкладкой активированного угля, являющегося поглотителем запаха. Выберите фильтр по каталогу запасных частей.

Замена салонного фильтра Ауди А4 В6

1. Для снятия элемента фильтра воздуха салона/угольного фильтра очистки воздуха откройте капот. Фильтр находится у всасывающего патрубка вентиляции салона, под крышкой водосборного отсека.

2. Снимите резиновое уплотнение с фальца кузова, отведя его вперед по направлению стрелки на сопроводительной иллюстрации.

3. Снимите вперед крышку (1) водосборного отсека.

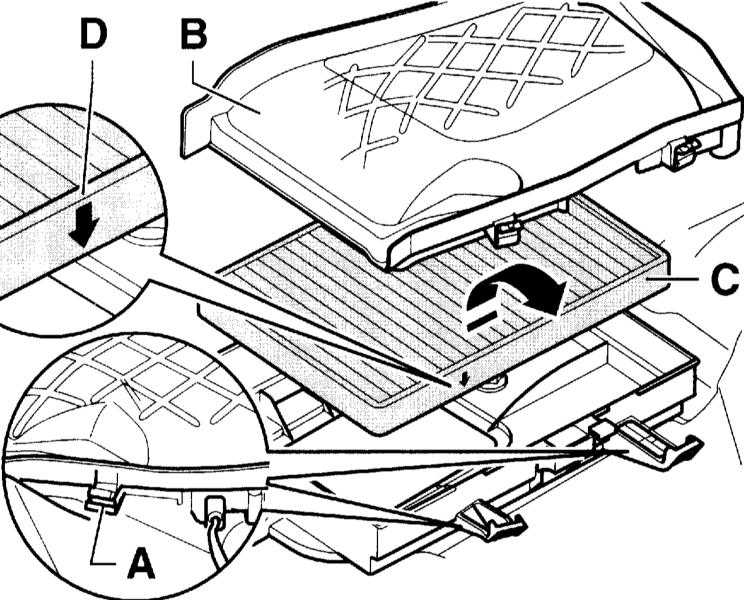

4. Отсоедините в зажимах крышку (В) и снимите её вперед.

5. Выньте из корпуса фильтр (С).

6. Вставьте новый фильтр так, чтобы стрелка (D) на рамке фильтра показывала в направлении потока воздуха, т.е. сверху вниз.

7. Установите крышку (В) так, чтобы она была зафиксирована в обеих точках (А), т.к. в противном случае вода может попадать на фильтр и в кондиционер.

8. Установите на место крышку водосборного отсека. Установите резиновое уплотнение на фалец кузова.

Предупреждение:

Если крышка водосборного отсека установлена неверно, вода проникает в отопитель и в салон.
