Замена щеток главного вентилятора охлаждения радиатора

Ничто не вечно, как говорится… Вот и у меня в самую жару, вышел из строя главный вентилятор охлаждения радиатора! На улице +34 по бортовому компьютеру, тащимся не спеша по грунтовке не более 10км/ч минут 15, до этого километров 70 по шоссе. И уже приехав на место, сразу не глушил пару минут, пока туда-сюда…, и вдруг — загорелось красное предупреждение охлаждения, сразу заметил, что датчик температуры отклонился в сторону красной зоны. Кстати, еще в городе почувствовал, как только на светофоре стоишь, кондиционер начинает дуть теплым воздухом.
После осмотра, заметил — не крутится большой вентилятор радиатора (который с водительской стороны).

Сразу скажу важноеоба вентилятора охлаждения работают вместе (!), так что если увидите, что один работает, другой молчит — скорее всего, как у всех при пробеге более 150 тыс. просто стерлись щетки!
Свою поломку, т.к. с блока сигнал выходил, проверял опытным путем, тестируя блок вентиляторов тестером, выходы на вентили тестером и лампой 12 вольт (нужно подключать не слабый потребитель для проверки необходимого мощного сигнала с блока, а то говорят, бывает что ток идёт, а при нерабочем блоке силы тока может не хватать на прокрутку вентилятора)

В отличие от audi b5, есть существенные различия при съеме вентилятора:
1 — необходимо отсоединить и отодвинуть переднюю панель, со всеми радиаторами и вентиляторами, максимально, на сколько поддастся. При этом снимать патрубки охлаждения и прочие НЕ НАДО(!). Достаточно просто отодвинуть (при этом я снимал обе фары и передний бампер).

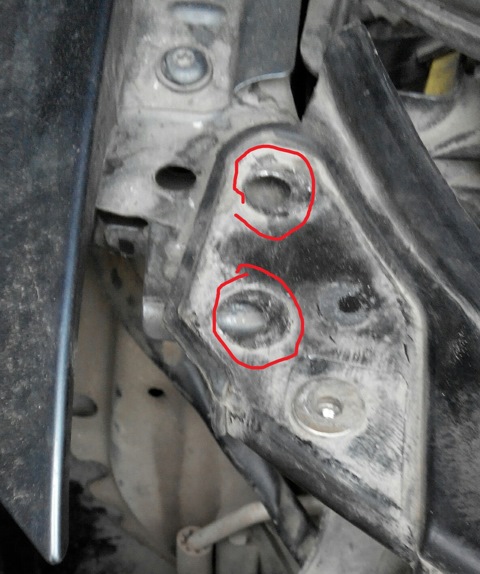

открутить по 3 шурупа с каждой стороны. На этих упорах сидит весь передок с бампером, вентиляторами/радиаторами

по паре шурупов с каждого бока

по одному шурупу с боков, рядом с креплением бампера к крыльям

2 — открутить кожух с вентиляторами от панели с радиаторами и отодвинуть кожух к двигателю, предварительно открутив 3 шурупа, соединяющие сам вентилятор с кожухом, а так же я открутил и сам блок управления вентиляторами.

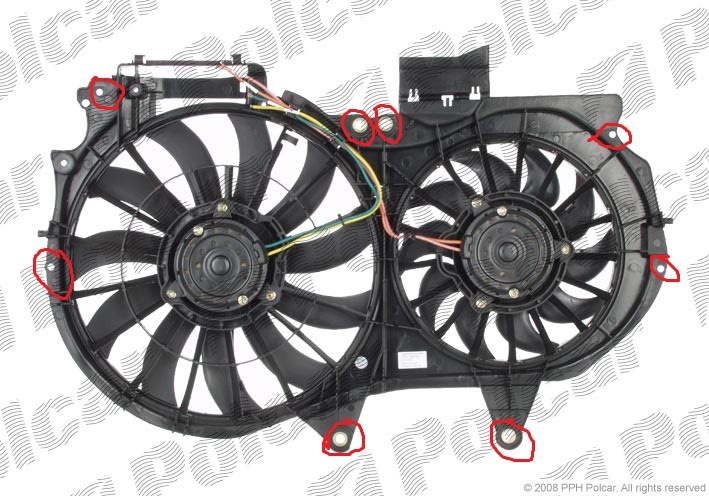

Красным цветом отмечены места крепления(!)

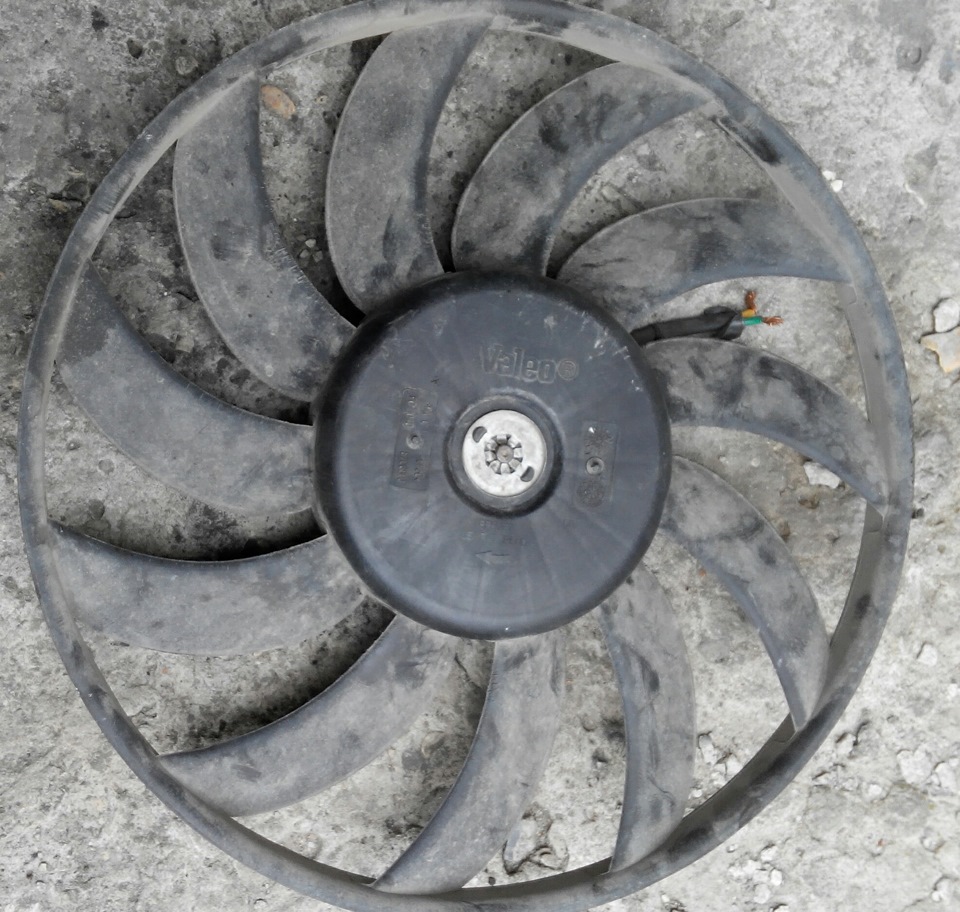

3 — далее я обрезав провод на вентилятор (в отличие от статьи Twincar, у нас не надо раскручивать отдельно двигатель от вентилятора), вынул его между целиком вверх без особых мучений.

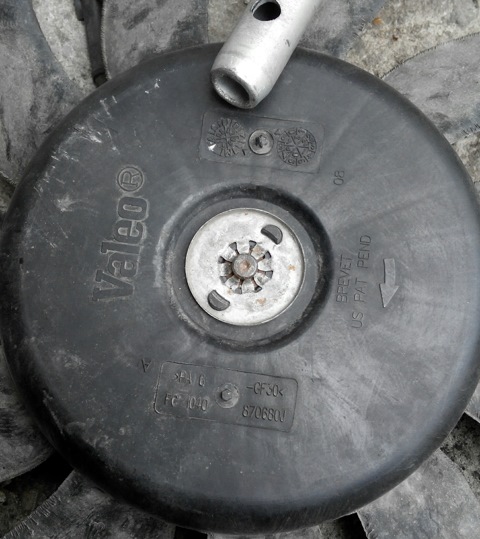

4 — отвертками поддел и снял стопорное кольцо и отсоединил двигатель от вентилятора.

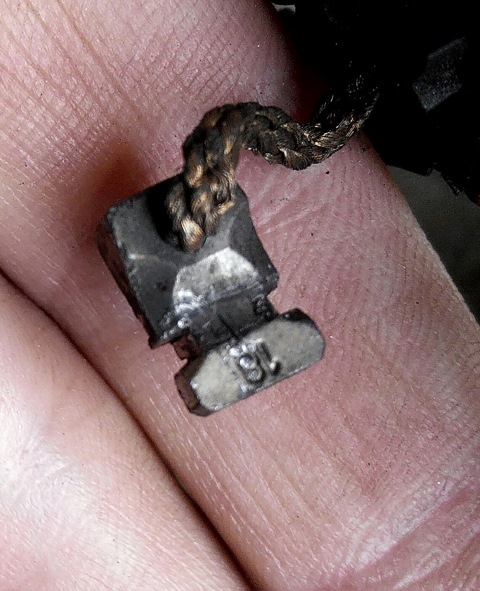

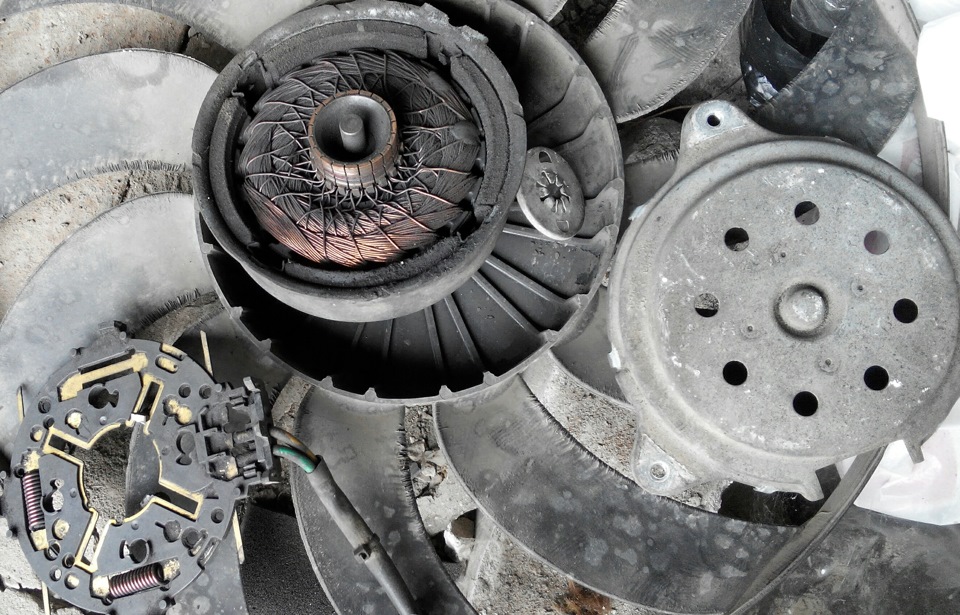

5 — Опять же отверткой отогнул "усы" и раскрыл корпус. Щетки стерлись до того, что концы пружин, даже на двух щетках начали стираться об ротор, уродуя и сам ротор.

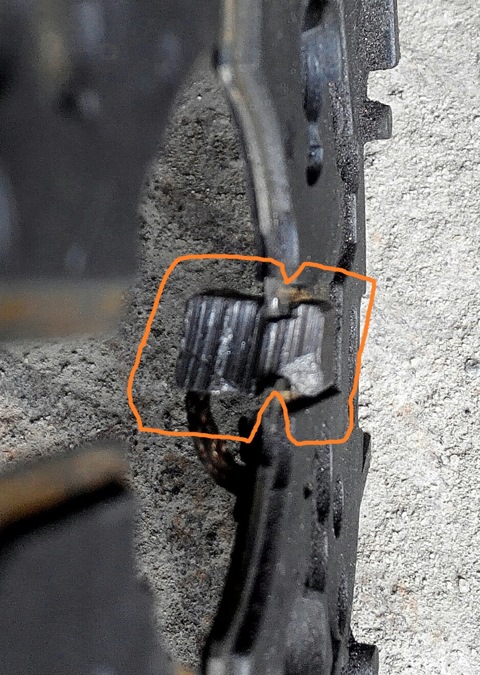

6 — Купил обычные щетки стартера классики - ваз за 110руб весь комплект 4 шт. Сточил на наждачной бумаге и пропилил прорези ножовкой. Кстати в отличие от audi b5, здесь щетки особой формы и сидят в пазах. размеры щеток примерно: 18*10*7

7 — спаял. и собрал. Стопорное кольцо забил трубчатым ключом

далее всё собирается уже на раз-два, в обратном порядке.

Всем удачи!
