Замена суппорта тормозного механизма переднего колеса Skoda Octavia

В зависимости от комплектации автомобиля Skoda Octavia на передние колеса устанавливают тормозные механизмы мод. FS III или FN3. Механизмы обеих моделей сходны по конструкции и отличаются только формой направляющей колодок. Работы по замене суппортов этих моделей тормозных механизмов выполняются одинаково. Работа показана на примере тормозного механизма FS III.
Вам потребуются: ключ-шестигранник «на 7», отвертка с плоским лезвием.
1. Снимите колесо со стороны заменяемого суппорта.

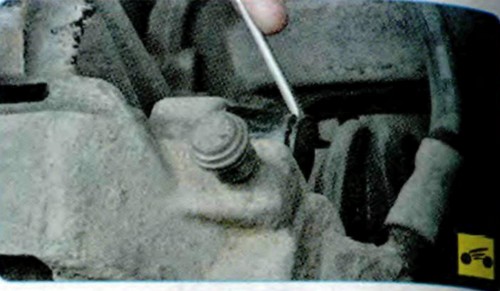

2. Снимите защитный колпачок болта крепления нижнего пальца суппорта...

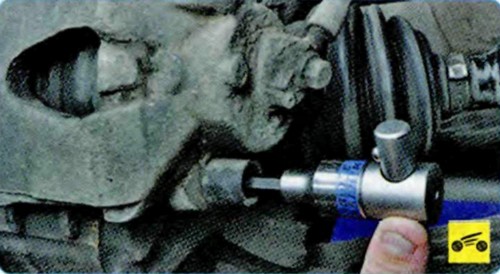

3. .и выверните болт

4. Снимите защитный колпачок болта крепления верхнего пальца суппорта...

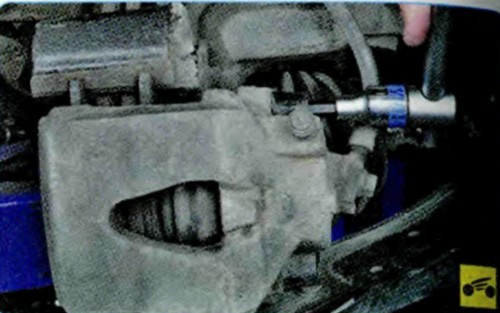

5. ...и выверните болт.
ПРИМЕЧАНИЕ
Для снятия тормозного механизма FN3 в то болтов крепления направляющих пал необходимо вывернуть болты крепления направляющей колодок к кулаку.

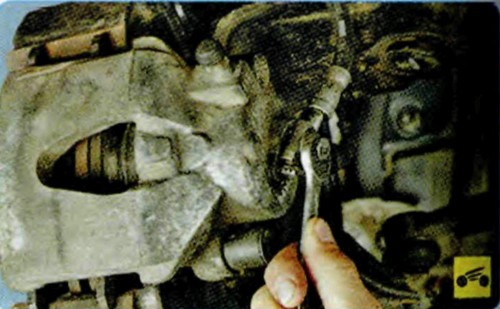

6. Выверните болт крепления наконечника тормозного шланга к суппорту..

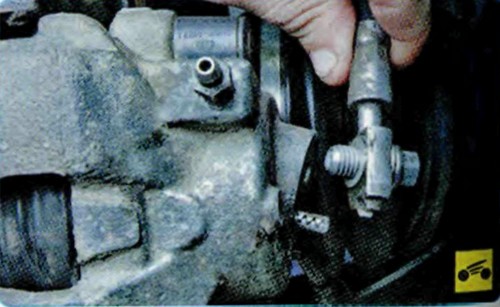

7. ...отсоедините тормозной шланг и заглушите его отверстие.
ПРИМЕЧАНИЕ

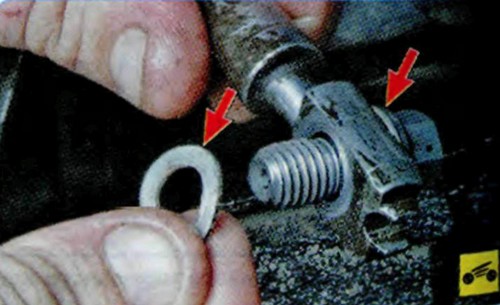

Обратите внимание на две металлические уплотнительные шайбы, расположенные по обеим сторонам наконечника шланга. При сборке эти шайбы замените новыми.

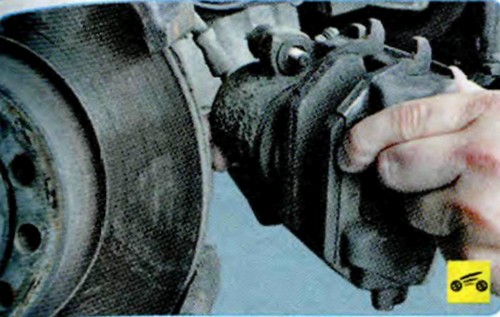

8. Снимите суппорт в сборе с тормозными колодками.
9. Выньте из суппорта тормозные колодки.
10. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления суппорта к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. При установке тормозного шланга проследите, чтобы шланг не был перекручен.

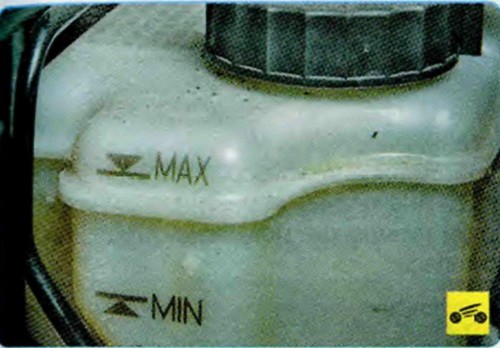

11. После установки удалите воздух из гидропривода тормозов и восстановите уровень жидкости в бачке главного тормозного цилиндра.

См. также: Замена колодок Шкода Октавия. Замена тормозных трубок.
