Замена топливного фильтра на автомобиле VW Polo

Инструмент:

• Крестовая отвертка средняя;
• Пассатижи.

Детали и расходники:

• Топливный насос;
• Емкость для топлива.

Примечание:

В соответствии с регламентом технического обслуживания автомобиля «Фольксваген Поло» замену топливного фильтра необходимо проводить через каждые 30 тыс. км пробега. Сделать это самостоятельно поможет автовладельцу наша пошаговая инструкция с фото.

В топливном фильтре VW Polo встроен регулятор давления топлива, поэтому нужно устанавливать фильтр только аналогичной конструкции.

Работу выполняем на смотровой канаве или эстакаде.

1. Топливо в системе находится под давлением, поэтому перед обслуживанием системы, с помощью питания необходимо сбросить давление топлива. Для этого, потянув, снимаем крышку монтажного блока в салоне.

2. При выключенном зажигании вынимаем предохранитель BS32 топливного насоса.

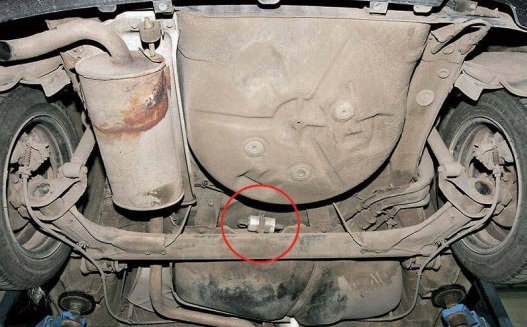

3. Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2–3 с. После этого давление в системе питания будет сброшено. После того как было сброшено давление в топливной системе, приступаем к замене, топливный фильтр установлен с правой стороны топливного бака.

4. Нажав отверткой на фиксатор трубки слива топлива из топливного фильтра, отсоединяем трубку от штуцера топливного фильтра.

5. Аналогично отсоединяем подводящую и отводящую трубки от штуцеров топливного фильтра.

6. Выводим трос стояночного тормоза из держателя.

7. Крестообразной отверткой ослабляем затяжку хомута крепления топливного фильтра.

8. Вынимаем топливный фильтр из хомута, выведя при этом штифт фильтра из держателя на хомуте.

9. Так как в фильтре остается топливо, сливаем его в заранее приготовленную емкость.

10. Устанавливаем фильтр в обратной последовательности. При этом стрелка на корпусе фильтра должна быть направлена по направлению движения топлива (к передней части автомобиля). Внешний вид топливного фильтра с нанесенными на него стрелками-указателями направления подачи топлива.

11. Наконечники топливных трубок надеваем на штуцеры фильтра до защелкивания фиксаторов.

12. Наконечник трубки с синим фиксатором (трубка слива топлива из топливного фильтра) надеваем на средний штуцер топливного фильтра.

13. Штифт вставляем в держатель на хомуте. Установив предохранитель топливного насоса, включаем зажигание и проверяем герметичность соединений.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников​
• Качественных фото ремонта
