Замена троса привода спидометра Hyundai Matrix

Правильно установите переходник в комбинацию приборов и привяжите к нему новый трос привода спидометра.

Рис. 3.35. Схема установки резиновой втулки

Установите резиновую втулку так, чтобы трос и выступающая часть втулки были горизонтальны, как показано на рисунке 3.35.

ВНИМАНИЕ

Трос привода спидометра следует проложить так, чтобы радиус изгиба троса соответствовал 150 мм или больше.

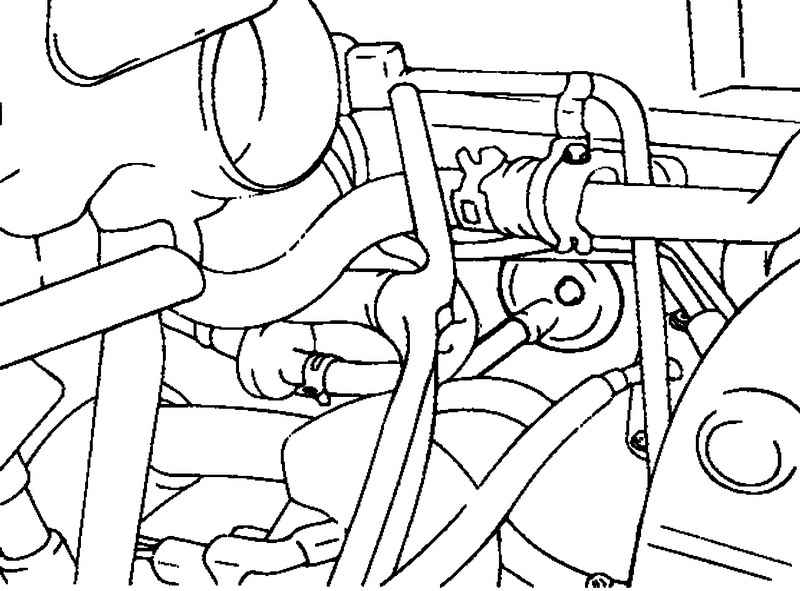

Рис. 3.36. Установка наконечника троса привода спидометра

Со стороны коробки передач необходимо вставить наконечник троса привода спидометра в коробку передач и надежно затянуть гайку крепления (рис. 3.36).

ВНИМАНИЕ

Если трос привода спидометра подсоединен неправильно или ненадежно, то показания спидометра будут неверны и возникнет ненормальный шум.
