Замена троса ручного тормоза на автомобиле Волга ГАЗ 31105

Инструменты:

• гаечный ключ рожковый 10 мм
• гаечный ключ рожковый 12 мм
• гаечный ключ рожковый 13 мм - 2 шт.
• гаечный ключ рожковый 17 мм

Примечания:

Работу по замене троса ручного тормоза на автомобиле Волга ГАЗ 31105 проводим на смотровой канаве или эстакаде.

1. Рычаг ручного тормоза переводим в нижнее положение.

2. Снимаем тормозные барабаны задних колес.

3. Двумя ключами «на 13» расконтриваем регулировочные гайки ручного тормоза.

4. Отворачиваем гайки, ослабляя натяжение троса ручного тормоза.

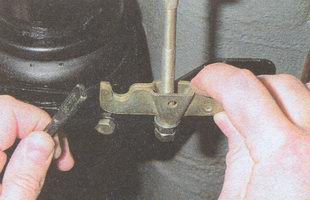

5. Снимаем наконечник троса ручного тормоза с уравнителя.

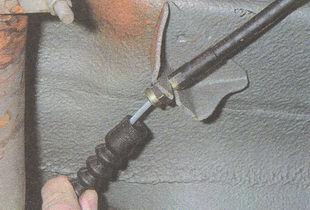

6. Снимаем грязезащитный чехол с наконечника оболочки троса ручного тормоза.

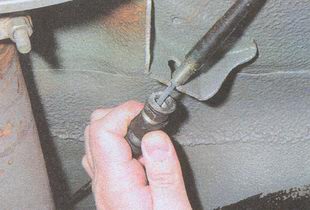

7. Ключом «на 17» отворачиваем гайку крепления оболочки троса ручного тормоза к кронштейну, удерживая оболочку ключом «на 12».

8. Выводим трос ручника через прорезь в кронштейне.

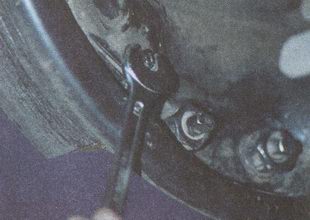

9. Ключом «на 10» отворачиваем два болта крепления оболочки троса ручника к тормозному щиту.

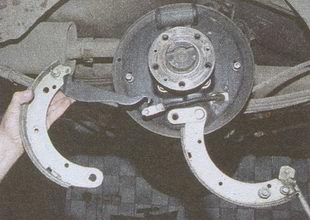

10. Отсоединяем наконечник троса от рычага ручника.

11. Выводим наконечник троса ручного тормоза из отверстия тормозного щита.

12. Аналогично снимаем другой трос ручного тормоза. Устанавливаем тросы ручного тормоза в обратной последовательности.

13. После замены тросов ручника регулируем привод.
