Замена тросов и регулировка ручника Chery Tiggo

(1) Зажимной болт механизма управления стояночным тормозом

(2) Механизм управления стояночным тормозом в сборе

(3) Блок переднего троса стояночного тормоза

(4) Трос стояночного тормоза в сборе

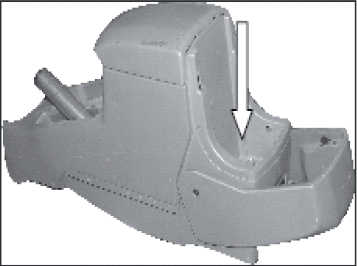

a. Снимите кожух рукоятки стояночного тормоза.

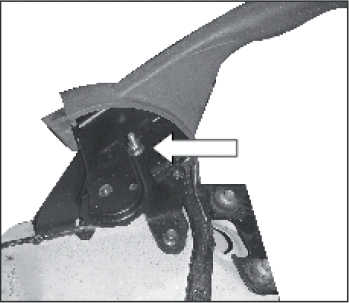

б. Отверните регулировочный болт рукоятки стояночного тормоза.

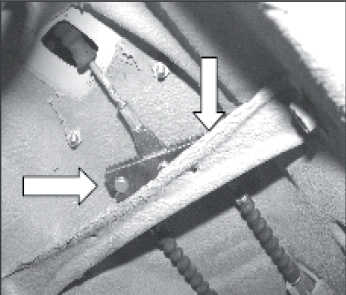

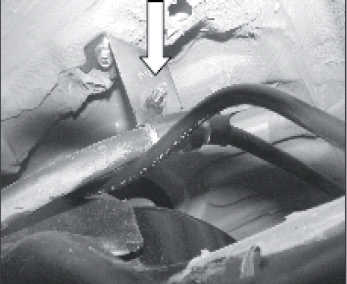

в. Ослабьте крепежные болты правого и левого троса.

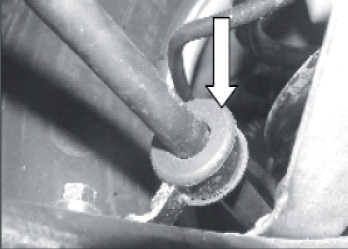

г. Ослабьте трос стояночного тормоза.

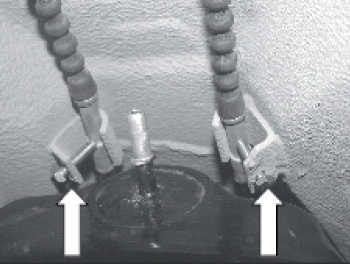

д. Отверните зажимные болты правого и левого троса стояночного тормоза.

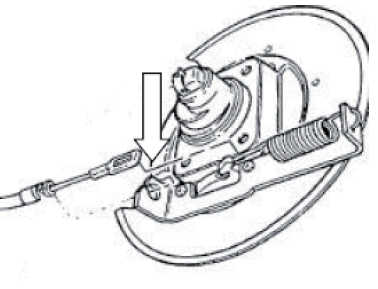

е. Снимите трос рукоятки с привода тормоза.

Примечание: После замены тормозных башмаков или кабеля ручного тормоза стояночный тормоз следует отрегулировать.

□ Ослабьте рукоятку стояночного тормоза.

□ С усилием нажмите один раз на педаль тормоза.

□ Поднимайте рукоятку стояночного тормоза при помощи четырех зубцов.

□ Затяните гайку регулировочного болта до положения, при котором два колеса невозможно повернуть вручную.

□ По завершении вышеописанных процедур ослабьте стояночный тормоз для осмотра двух задних колес с целью проверки их свободного вращения. В противном случае, повторите вышеуказанный процесс регулировки.
