Замена уплотнений впускного коллектора Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Ключ с наконечником Torx (звездочка) М10
  • Шестигранный ключ 8 мм
  • Гаечный ключ рожковый 10 мм
  • Насадка на вороток 12 мм
  • Вороток под торцевую насадку
  • Плоскогубцы
  • Отвертка  плоская средняя
  • Отвертка крестовая средняя
  • Динамометрический ключ

Детали и расходники:

  • Ветошь
  • Прокладка впускного коллектора (к.н. 06F129717D)

1. Снимите декоративный кожух двигателя. Для этого возьмитесь за его передний край и потяните вверх, преодолевая усилие фиксаторов.

Снятие декоративного кожуха двигателя Шкода Октавия

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

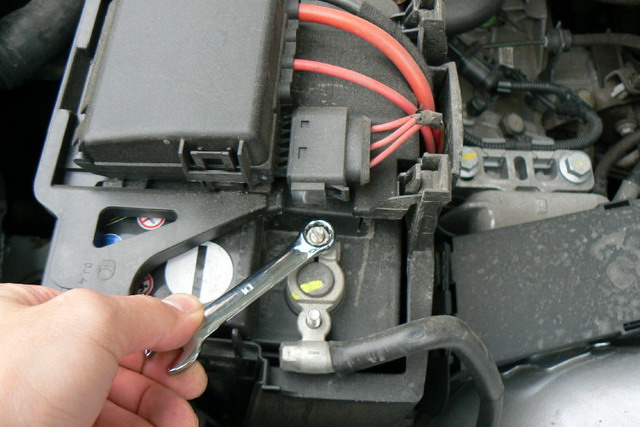

Отсоединение провода от клеммы «минус» аккумуляторной батареи Шкода Октавия

3. Снизьте давление в системе питания. Как это сделать смотрите здесь.

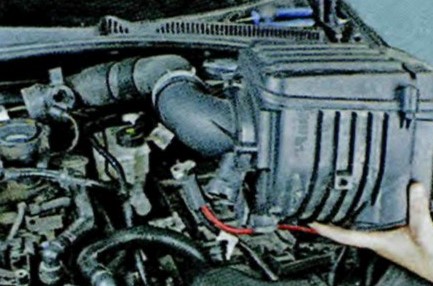

4. Снимите корпус воздушного фильтра с воздуховодом. Для этого сожмите хомут как указано на фото и потяните за него.

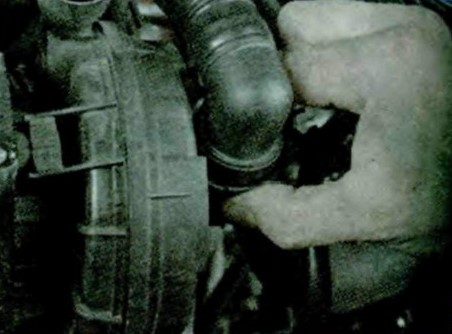

Снятие корпуса воздушного фильтра с воздуховодом Шкода Октавия

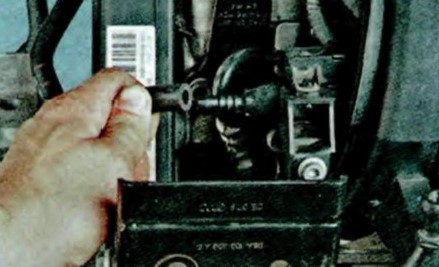

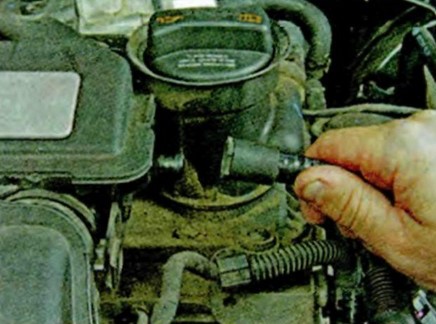

5. Отсоедините от патрубков крышки головки блока шланги системы вентиляции картера.

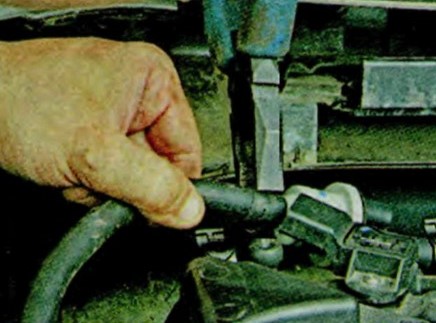

Отсоединение от патрубков крышки головки блока шланги системы вентиляции картера Шкода Октавия

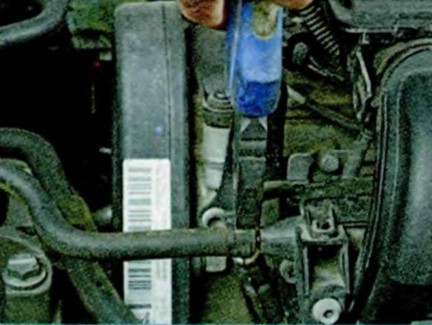

6. Отсоедините шланг вакуумного усилителя тормозов от впускного коллектора.

Отсоединение шланга вакуумного усилителя тормозов от впускного коллектора Шкода Октавия

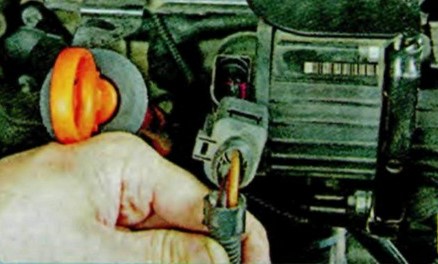

7. Отсоедините колодку жгута проводов от датчика давления всасываемого воздуха.

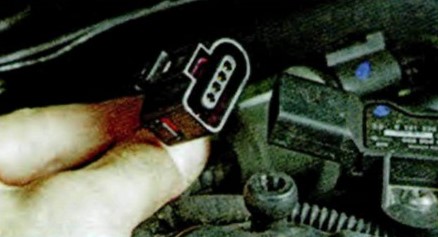

Отсоединение колодки жгута проводов от датчика давления всасываемого воздуха Шкода Октавия

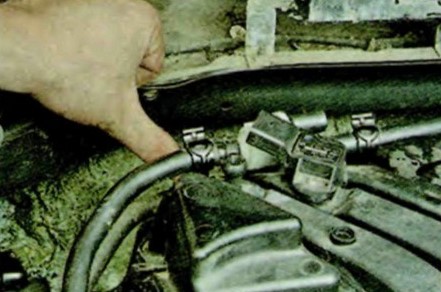

8. Отстегните пластиковый хомут крепления шланга адсорбера.

Отстегивание пластикового хомута крепления шланга адсорбера Шкода Октавия

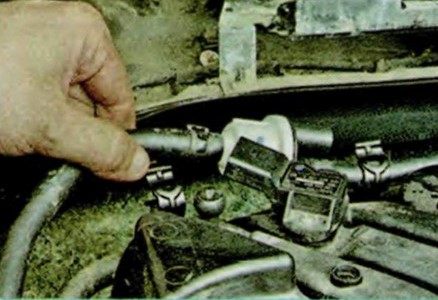

9. Извлеките шланг из хомута.

Извлечение шланга из хомута адсорбера Шкода Октавия

10. Ослабьте хомут крепления.

Ослабление хомута крепления адсорбера Шкода Октавия

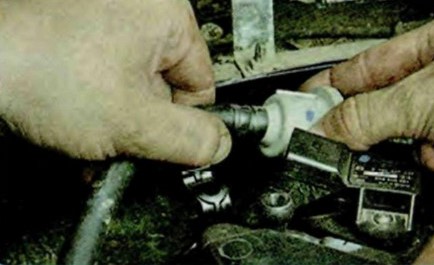

11. Отсоедините шланг от штуцера клапана адсорбера.

Отсоединение шланга от штуцера клапана адсорбера Шкода Октавия

12. Снимите хомут с топливного шланга.

Снятие хомута с топливного шланга Шкода Октавия

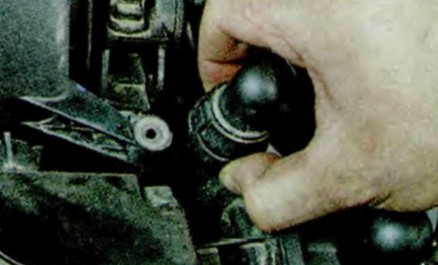

13. Отсоедините топливопровод от штуцера топливной рампы.

Отсоединение топливопровода от штуцера топливной рампы Шкода Октавия

Примечание:

При снятии топливопровода может вытечь немного топлива. Вытрите его обтирочной тканью.

14. Отсоедините колодку жгута проводов от насоса системы подачи дополнительного воздуха.

Отсоединение колодки жгута проводов от насоса системы подачи дополнительного воздуха Шкода Октавия

15. Сожмите фиксатор и отсоедините от насоса системы подачи дополнительного воздуха отводящий рукав к перепускному клапану.

Отсоединение от насоса системы подачи дополнительного воздуха отводящего рукава Шкода Октавия

16. Сожмите фиксатор и отсоедините от насоса подводящий рукав от воздухозаборника.

Отсоединение от насоса подводящего рукава Шкода Октавия

17. Отверните три гайки крепления системы подачи дополнительного воздуха. Нужен ключ на 12.

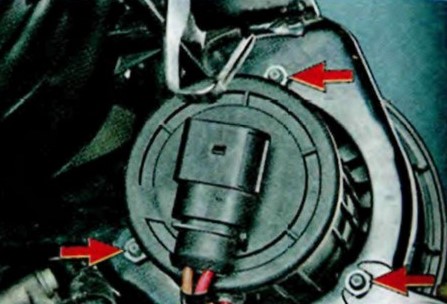

Откручивание гаек крепления системы подачи дополнительного воздуха Шкода Октавия

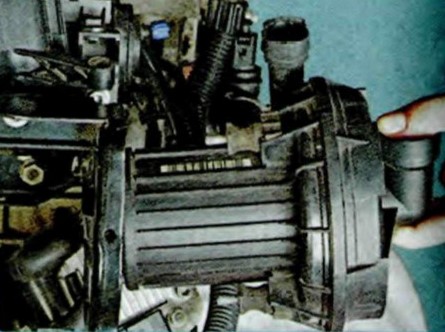

18. Снимите насос (для наглядности показано на снятом двигателе).

Снятие насоса системы подачи дополнительного воздуха Шкода Октавия

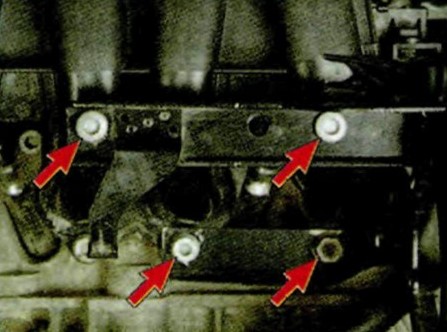

19. Выверните четыре болта.

Выкручивание болтов кронштейна крепления насоса подачи воздуха Шкода Октавия

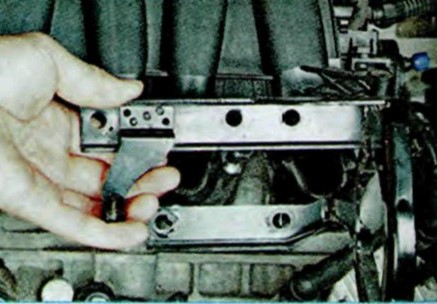

20. Снимите кронштейн крепления насоса подачи воздуха (для наглядности показано на снятом двигателе).

Снятие кронштейна крепления насоса подачи воздуха Шкода Октавия

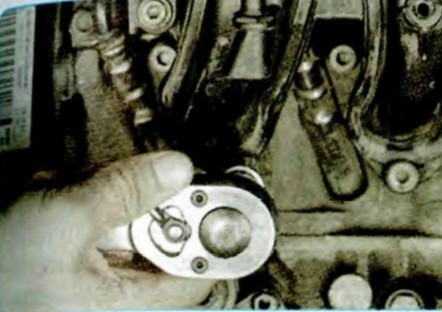

21. Выверните пять болтов. Шестигранник на 8.

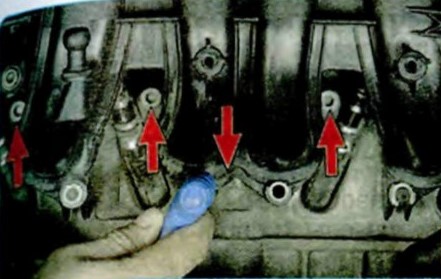

Откручивание болтов крепления впускного коллектора к головке блока цилиндров двигателя Шкода Октавия

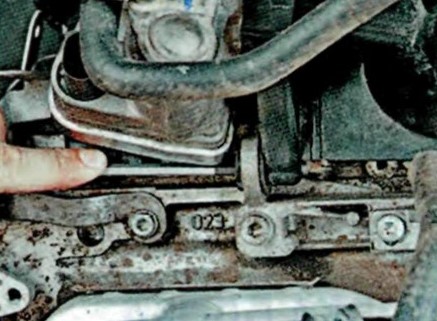

22. Отверните гайку крепления впускного коллектора к головке блока цилиндров двигателя Шкода Октавия.

Откручивание гайки крепления впускного коллектора к головке блока цилиндров двигателя Шкода Октавия

23. Выверните два винта крепления впускного коллектора к ресиверу. Нужен ключ Torx М10.

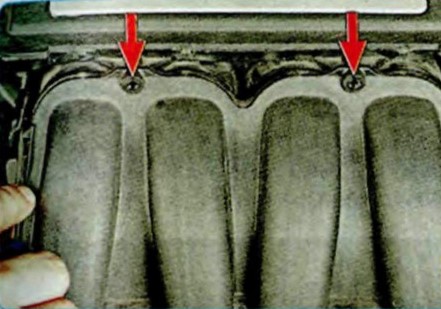

Расположение болтов крепления впускного коллектора к ресиверу Шкода Октавия

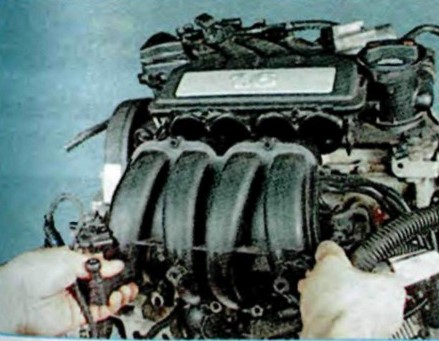

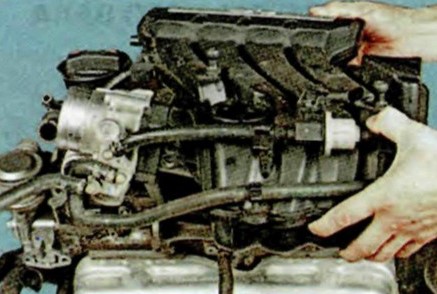

24. Отведите впускной коллектор вместе с топливной рампой от головки блока цилиндров.

Отведение в сторону впускного коллектора вместе с топливной рампой Шкода Октавия

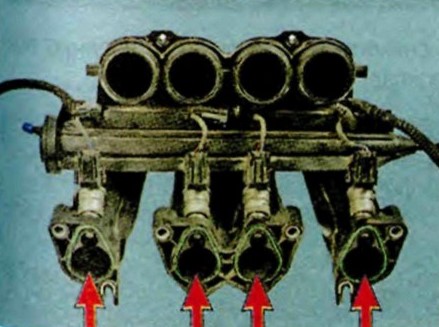

25. Извлеките прокладки из пазов фланцев впускного коллектора. Очистите пазы от остатков старых прокладок.

Извлечение прокладок из пазов фланцев впускного коллектора Шкода Октавия

Примечание:

Сильно обжатые, затвердевшие или надорванные прокладки замените.

Перед установкой впускного коллектора очистите привалочную поверхность головки блока от остатков старой прокладки. При каждом снятии впускного коллектора заменяйте его прокладки новыми.

Впускной коллектор Шкода Октавия

26. С задней стороны двигателя выверните левый и правый винты крепления впускного коллектора. Нужен ключ Torx М10.

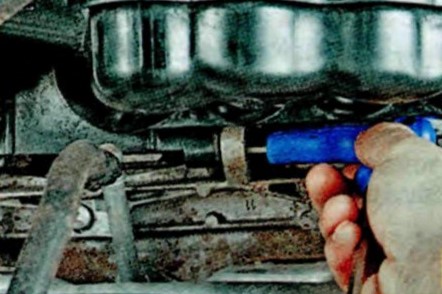

Выкручивание винтов крепления впускного коллектора Шкода Октавия

Расположение винтов крепления впускного коллектора Шкода Октавия

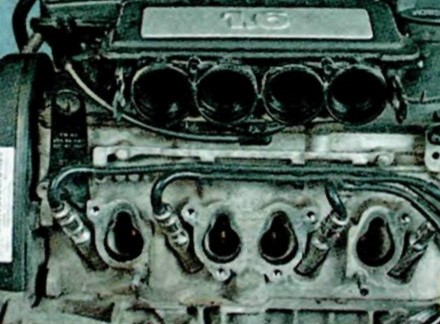

27. Снимите впускной коллектор.

Снятие впускного коллектора Шкода Октавия

28. Уложите прокладки в пазы фланцев впускного коллектора и установите впускной коллектор на головку блока цилиндров. Болты и гайки крепления впускного коллектора затяните моментом 25 Н·м (2,5 кгс·м) равномерно крест-накрест, начиная со средних гаек и болтов и переходя к крайним.

29. Установите все снятые детали и узлы в порядке, обратном снятию.
