Замена уплотнений впускного коллектора двигателя QR20DE Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 10 мм
• Гаечный ключ рожковый - 12 мм
• Насадка на вороток - 12 мм
• Вороток под торцевую насадку
• Ключ с наконечником Torx (звездочка) - Т30
• Отвертка плоская средняя

Детали и расходники:

• Резиновая прокладка

Примечания:

Впускной коллектор двигателя QR20DE состоит из двух частей, стянутых болтами. В соединения труб коллектора установлены резиновые уплотнения. Резиновая прокладка установлена и в канавки фланца впускного коллектора. При нарушении герметичности уплотнении коллектора двигатель работает неровно («троит»). В этом случае необходимо заменить уплотнения.

1. Снизьте давление топлива в системе питания двигателя.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

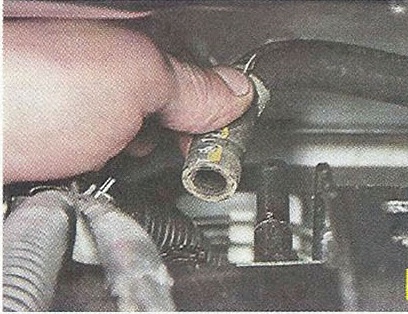

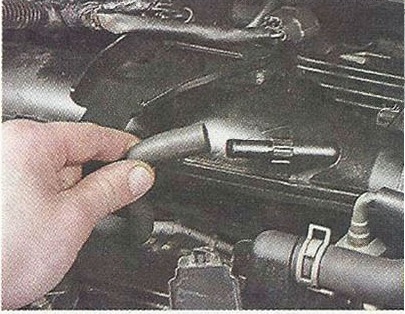

3. Отсоедините шланг системы вентиляции картера двигателя от штуцера впускного коллектора.

4. Отсоедините вакуумный шланг от штуцера впускного коллектора.

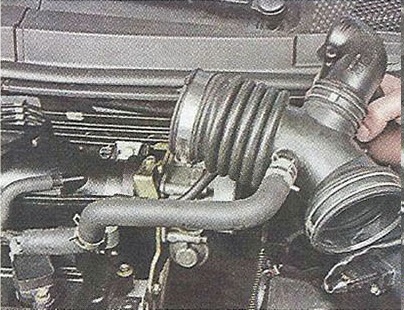

5. Снимите воздухоподводящий патрубок.

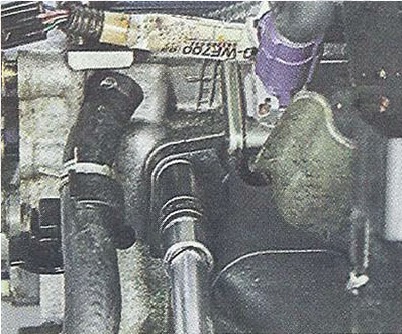

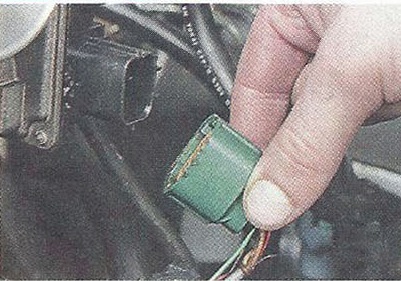

6. Отсоедините колодку жгута проводов от разъема дроссельного узла.

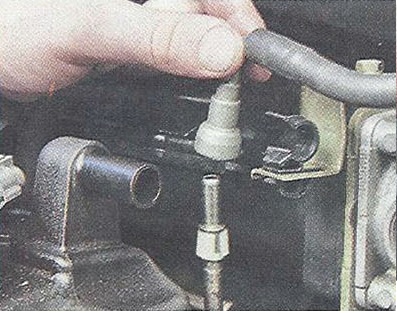

7. Отсоедините наконечник топливного шланга от штуцера топливной рампы.

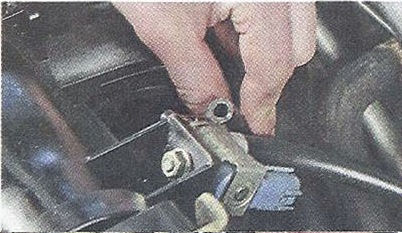

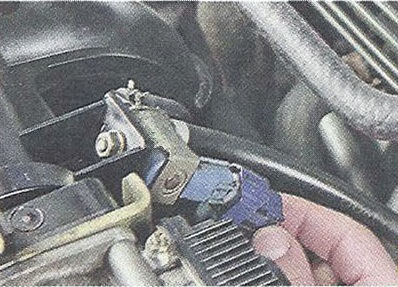

8. Отсоедините колодку жгута проводов.

9. Отсоединяем шланги от электромагнитного клапана продувки адсорбера.

10. Разъедините колодку жгута проводов топливных форсунок.

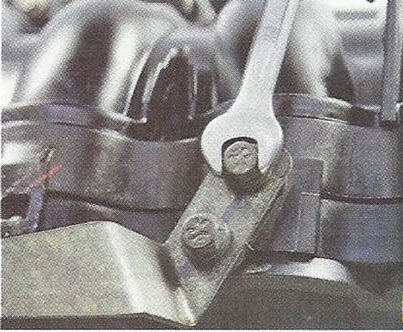

11. Отверните две гайки.

Примечания:

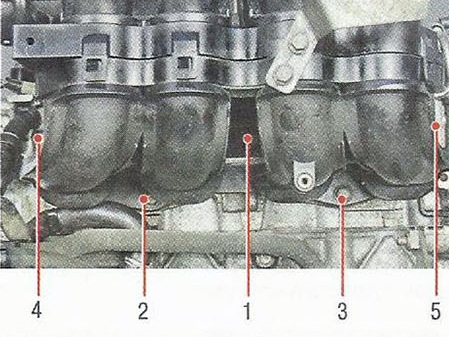

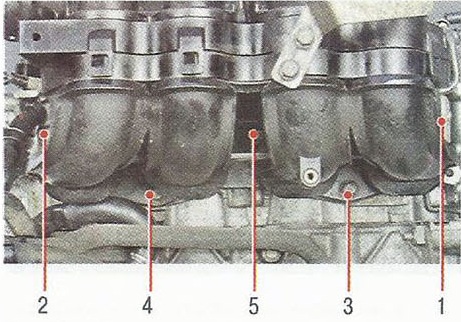

Порядок выворачивания болтов и гаек крепления впускного коллектора двигателя QR20DE

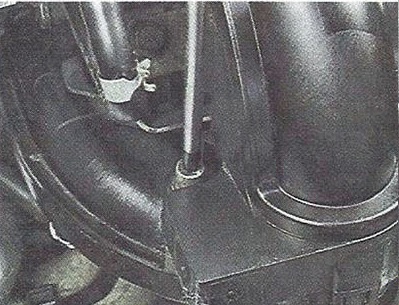

12. Отворачиваем три болта крепления впускного коллектора к головке блока цилиндров в порядке.

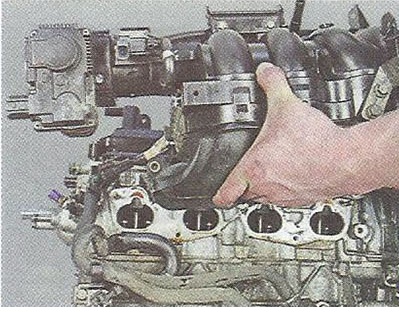

13. Снимите впускной коллектор (для наглядности операция показана на снятом с автомобиля двигателе).

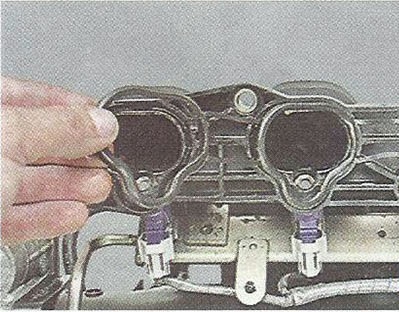

14. Снимите прокладку фланца впускного.

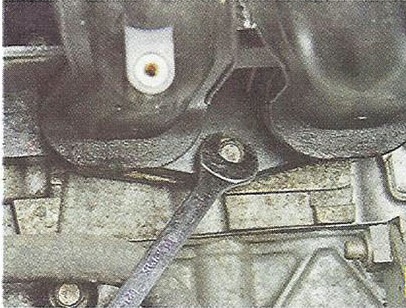

15. Выверните два болта крепления кронштейна к впускному коллектору и снимите кронштейн.

16. Выверните два крайних, стягивающие верхнюю и нижнюю части впускного коллектора.

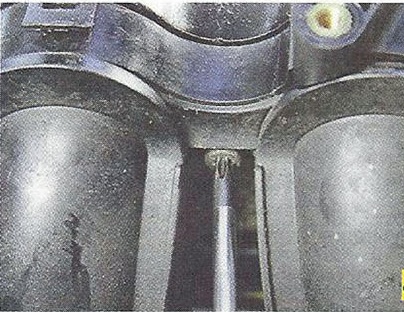

17. Один центральный болт, стягивающий верхнюю и нижнюю части впускного коллектора.

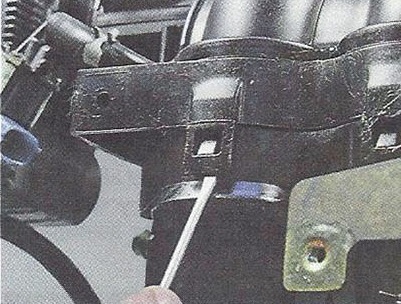

18. Отожмите четыре фиксатора коллектора.

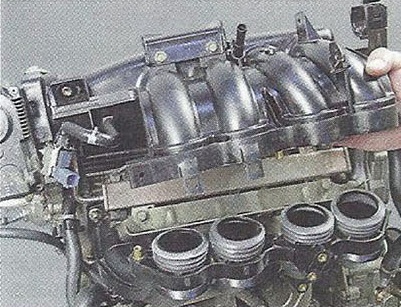

19. Снимите верхнюю часть впускного коллектора.

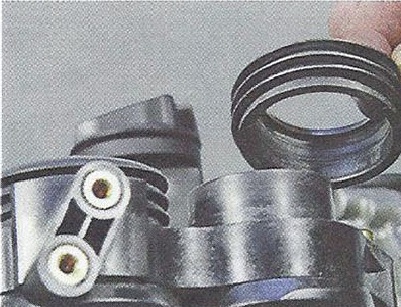

20. Снимите уплотнители труб впускного коллектора и замените их новыми.

21. Установите верхнюю часть впускного коллектора, прокладку фланца и коллектор на головку блока цилиндров в порядке, обратном снятию.

Примечания:

Порядок затяжки болтов и гаек крепления впускного коллектора двигателя QR20DE

22. Затяните болты и гайки крепления впускного коллектора в порядке, указанном на рис. 5.8, моментом 17,6-21,6 Н·м  (1,8-2,2 кгс-м) .

2З. Установите все снятые детали в порядке, обратном снятию.
