Замена уплотнения масляного картера Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 15 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ 10 мм
  • Отвертка плоская маленькая

Детали и расходники:

  • Уплотнительные кольца сливных каналов системы смазки
  • Специальный герметик (Le Tai 5910 или его аналог)

Фланец масляного картера установлен на герметик, какая-либо прокладка отсутствует.

Поэтому при утечке масла через разъем масляного картера и блока цилиндров подтяжка болтов крепления масляного картера не приведет к желаемому результату. Необходимо снять масляный картер и заменить его уплотнение.

1. Снимите защиту картера и брызговики двигателя.

2. Слейте масло из двигателя.

3. Снимите переднюю опору силового агрегата.

Снимите переднюю опору силового агрегата Chery Tiggo

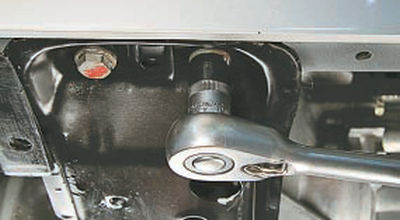

4. Выверните два болта крепления продольной балки к поперечине кузова.

Выверните два болта крепления продольной балки к поперечине кузова Chery Tiggo

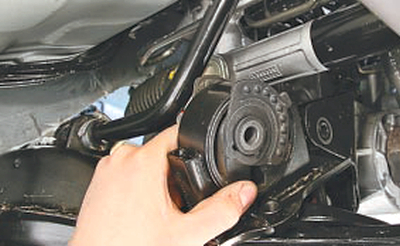

5. Снимите заднюю опору силового агрегата и продольную балку.

Снимите заднюю опору силового агрегата Chery Tiggo

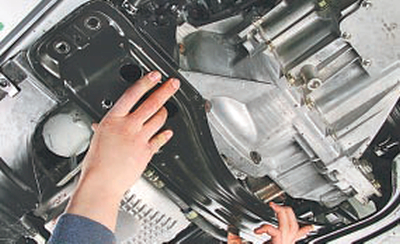

Снимите продольную балку силового агрегата Chery Tiggo

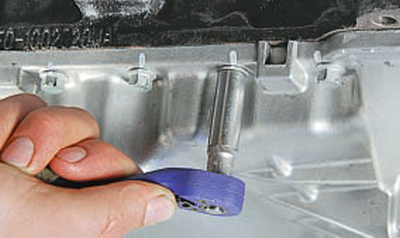

6. Выверните двадцать пять болтов крепления масляного картера к усилителю блока цилиндров.

Выверните двадцать пять болтов крепления масляного картера к усилителю блока цилиндров Chery Tiggo

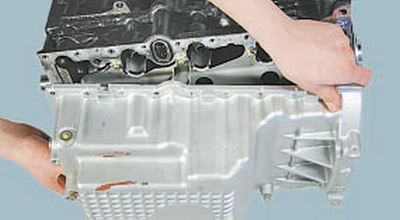

7. Поддев отвёрткой, отделите картер от усилителя блока цилиндров и снимите картер.

Отделите картер от усилителя блока цилиндров и снимите картер Chery Tiggo

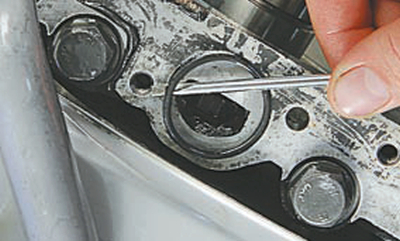

8. Поддев отвёрткой, извлеките из посадочного места круглое уплотнительные кольца сливных каналов системы смазки.

Извлеките из посадочного места круглое уплотнительные кольца сливных каналов системы смазки Chery Tiggo

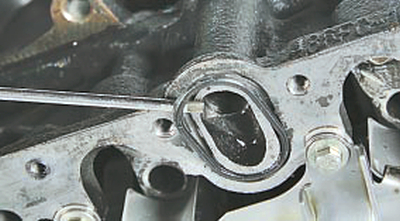

9. Поддев отвёрткой, извлеките из посадочного места овальное уплотнительные кольца сливных каналов системы смазки.

Извлеките из посадочного места овальное уплотнительные кольца сливных каналов системы смазки Chery Tiggo

10. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.

Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров Chery Tiggo

11. Нанесите на сопрягаемую поверхность масляного картера специальный герметик (Le Tai 5910 или его аналог) валиком диаметром 4 мм, при этом линия нанесения герметика должна проходить с внутренней стороны крепежных отверстий.

12. Установите новые уплотнительные кольца сливных каналов системы смазки.

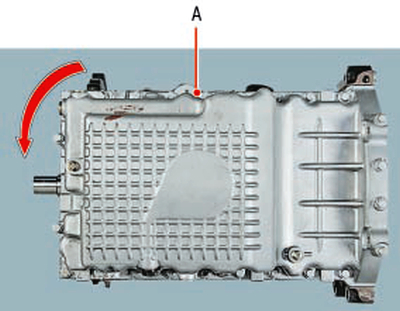

13. Установите масляный картер на блок цилиндров, вверните двадцать пять болтов крепления картера и затяните их моментом 15 Н·м, начиная с болта А и перемещаясь в направлении, указанном стрелкой.

Масляный картер Chery Tiggo

14. Установите все снятые детали и узлы в порядке, обратном снятию.

15. Залейте масло в двигатель.
