Замена управляющей тяги, верхних и нижних рычагов

СНЯТИЕ И УСТАНОВКА

ОСТОРОЖНО

• Детали, отмеченные индексом "^*1", должны быть первоначально затянуты с небольшим усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен на землю.

• Болты/гайки со стабилизатором трения обозначены индексом "*^2>>. При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции, выполняемые после установки

• Обследуйте пыльник шарнира пальцами на наличие трещин или повреждений.

• Проверка и регулировка углов установки колес

• Проверьте направление света фар (ближний свет)

Снятие управляющей тяги и верхнего рычага

 1. Соединение датчика высоты задней части кузова с управляющей тягой <У автомобилей с системой автоматической регулировки уровня фар>

 2. Управляющая тяга

3. Верхний рычаг

• Соединение испарительного шланга топливного бака (См. раздел «ГРУППА 13В», «Топливный бак» )

Последовательность демонтажа нижнего рычага

4. Соединение стойки стабилизатора

5. Соединение нижнего

и продольного рычагов

6. Соединение амортизатора

• Опора балки задней подвески (См. Стр.34-16.)

7. Нижний рычаг

СНЯТИЕ УПРАВЛЯЮЩЕЙ ТЯГИ

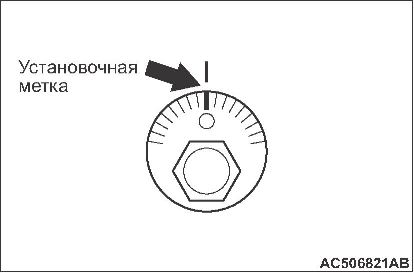

Нанесите установочную метку на болт регулировки схождения и снимите управляющую тягу.

УСТАНОВКА ВЕРХНЕГО РЫЧАГА

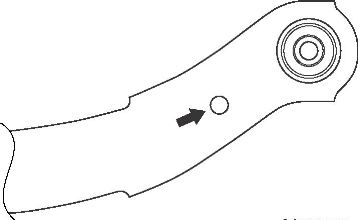

Установите верхний рычаг таким образом, чтобы отверстие было направлено в сторону кузова автомобиля.

ОСМОТР УПРАВЛЯЮЩЕЙ ТЯГИ, ВЕРХНЕГО РЫЧАГА И НИЖНЕГО РЫЧАГА

• Проверьте втулки на износ и на наличие повреждений.

• Проверьте управляющую тягу, верхний рычаг и нижний рычаг на наличие изгибов

и повреждений.

• Проверьте состояние и форму всех болтов.

ЗАМЕНА ВТУЛКИ НИЖНЕГО РЫЧАГА

ОСТОРОЖНО

Поскольку концы втулки имеют различный внешний диаметр, необходимо проверить правильность ее положения при запрессовке.

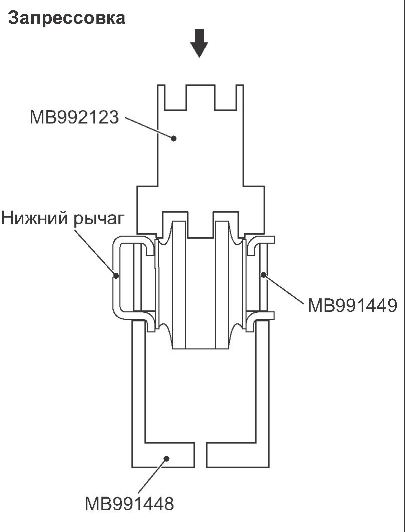

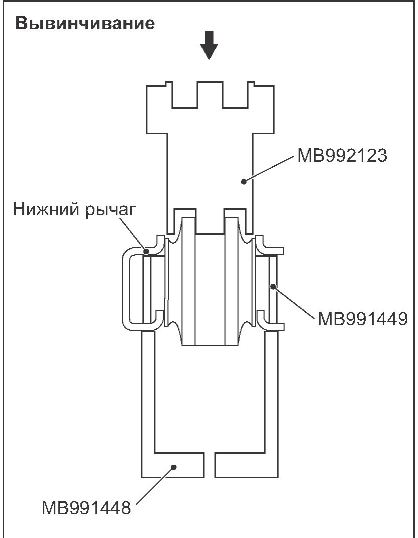

Для снятия и запрессовки втулки нижнего рычага используйте следующие специальные инструменты:

• Устройство для снятия и установки втулки рычага (МВ992123)

• Основание устройства для снятия и установки втулки (МВ991448)

• Опора устройства для снятия и установки втулки (МВ991449)
