Замена верхнего поперечного рычага задней подвески Шкода Октавия

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Баллонный ключ
  • Домкрат винтовой
  • Гаечный ключ торцевой трубчатый 18 мм
  • Гаечный ключ накидной изогнутый 18 мм
  • Гаечный ключ рожковый 21 мм
  • Плоская отвертка средняя
  • Маркер

Детали и расходники:

  • Верхний поперечный рычаг задней подвески

1. Поднимите необходимое колесо домкратом.

Поднятое колесо Шкода Октавия

2. Снимите колесо.

Снятие колеса Шкода Октавия

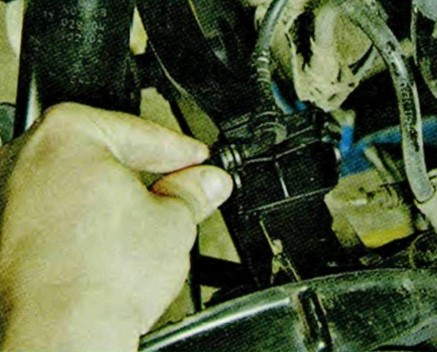

3. Преодолевая сопротивление фиксатора кронштейна, извлеките втулку провода датчика частоты вращения заднего колеса из прорези кронштейна.

Извлечение втулки провода датчика частоты вращения заднего колеса из прорези кронштейна Шкода Октавия

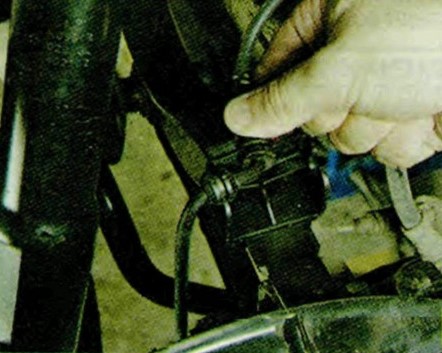

4. Аналогично отсоедините вторую втулку провода датчика частоты вращения заднего колеса.

Отсоединение второй втулки провода датчика частоты вращения заднего колеса Шкода Октавия

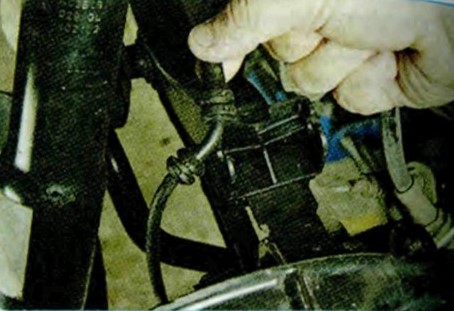

5. Отведите провод в сторону от места проведения работ.

Отведение в сторону провода датчика частоты вращения заднего колеса Шкода Октавия

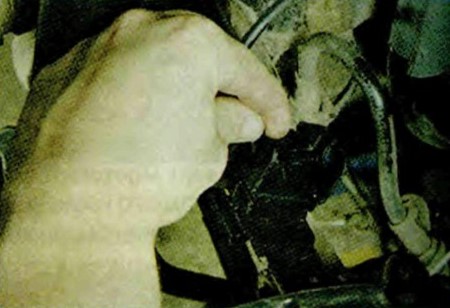

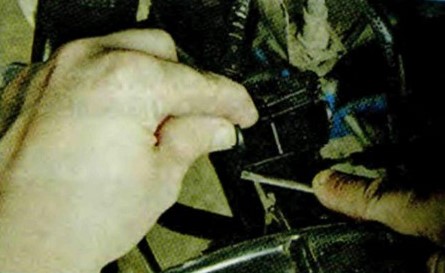

6. При необходимости снятия кронштейна, отожмите его фиксатор.

Снятие кронштейна рычага задней подвески Шкода Октавия

7. Снимите кронштейн с верхнего реечного рычага.

Снятие кронштейна с верхнего реечного рычага Шкода Октавия

Примечание:

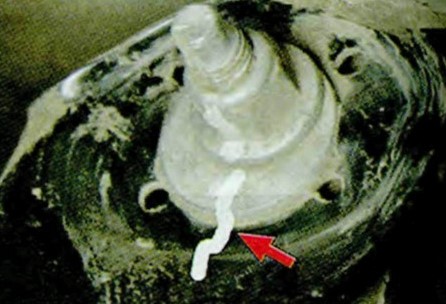

Пометьте положение эксцентриков и крепления рычага. Это поможет приблизительно сохранить углы установки колес при монтаже снятых деталей на автомобиль.

положение эксцентриков и крепления рычага Шкода Октавия

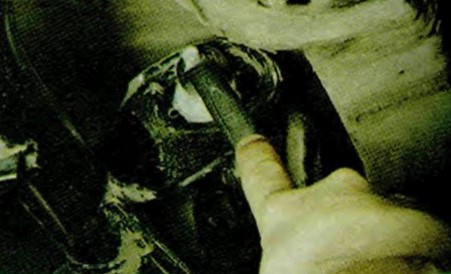

8. Отверните гайку болта крепления верхнего поперечного рычага к кронштейну поперечины задней подвески и извлеките болт из отверстия. Нужен гаечный ключ торцевой трубчатый на 18 мм.

гайка болта крепления верхнего поперечного рычага Шкода Октавия

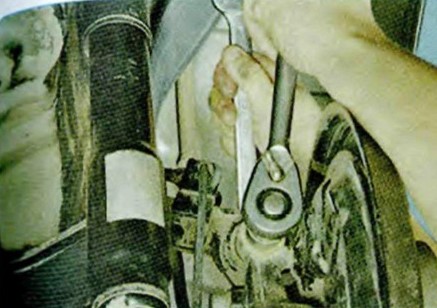

9. Отверните гайку, удерживая от проворачивания болт крепления рычага к кулаку. Для этого необходимо использовать два ключа, на 18 и на 21.

болт крепления рычага к кулаку Шкода Октавия

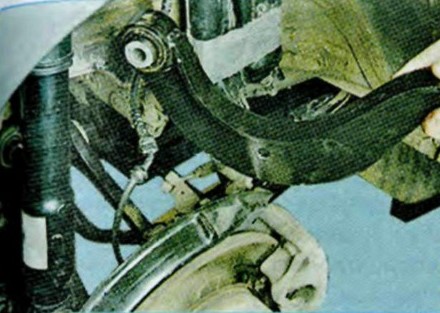

10. Снимите верхний поперечный рычаг задней подвески.

Снятие верхнего поперечного рычага задней подвески Шкода Октавия

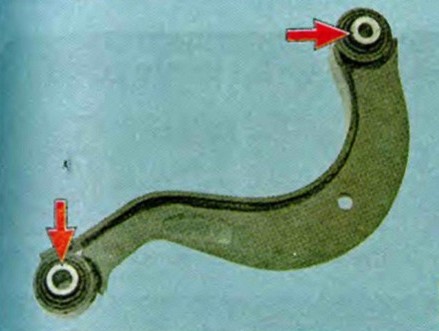

11. Осмотрите рычаг и резинометаллические шарниры. При наличии следов деформации рычага или износа шарниров замените рычаг в сборе. Признаками износа резинометаллических шарниров являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки.

резинометаллические шарниры рычага Шкода Октавия

12. Установите детали в порядке, обратном снятию. При установке совместите метки, нанесенные на эксцентриковые шайбы перед снятием рычага.

13. При необходимости аналогично замените рычаг на противоположной стороне.

14. После замены верхнего поперечного рычага задней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
